Презентация, доклад к уроку технологии на тему Монтаж электрической цепи

Т.В.

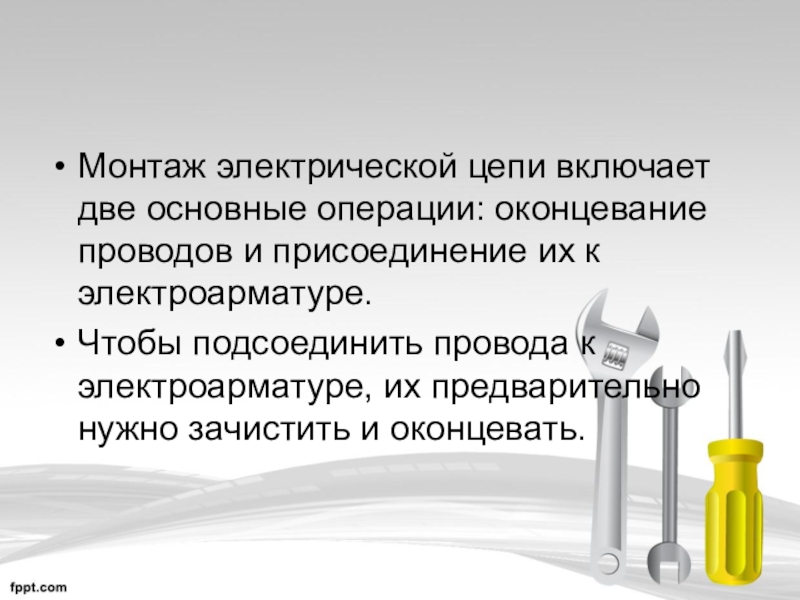

их к электроарматуре.
Чтобы подсоединить провода к электроарматуре, их предварительно нужно зачистить и оконцевать.

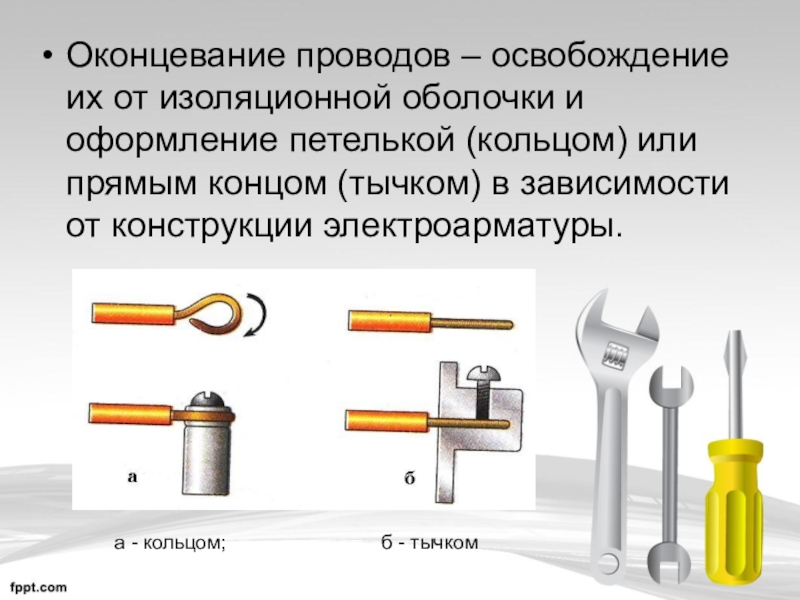

(кольцом) или прямым концом (тычком) в зависимости от конструкции электроарматуры.

а - кольцом; б - тычком

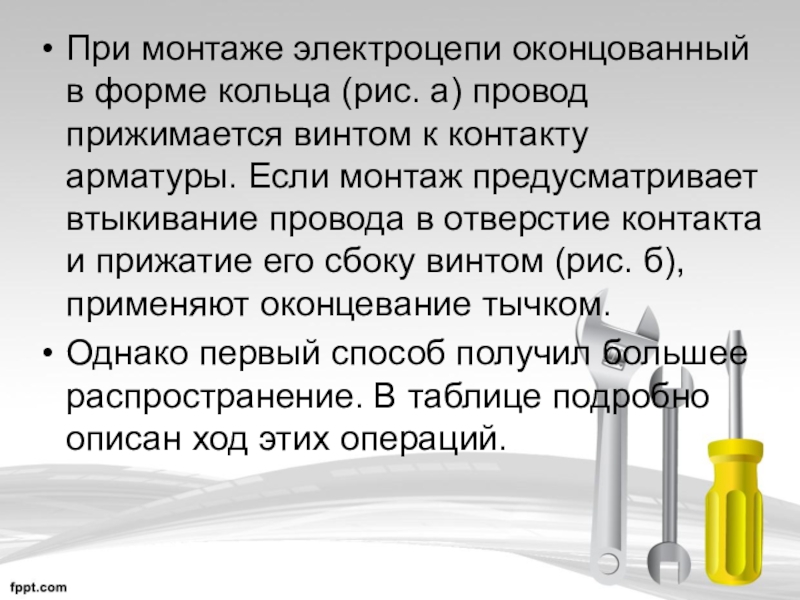

винтом к контакту арматуры. Если монтаж предусматривает втыкивание провода в отверстие контакта и прижатие его сбоку винтом (рис. б), применяют оконцевание тычком.

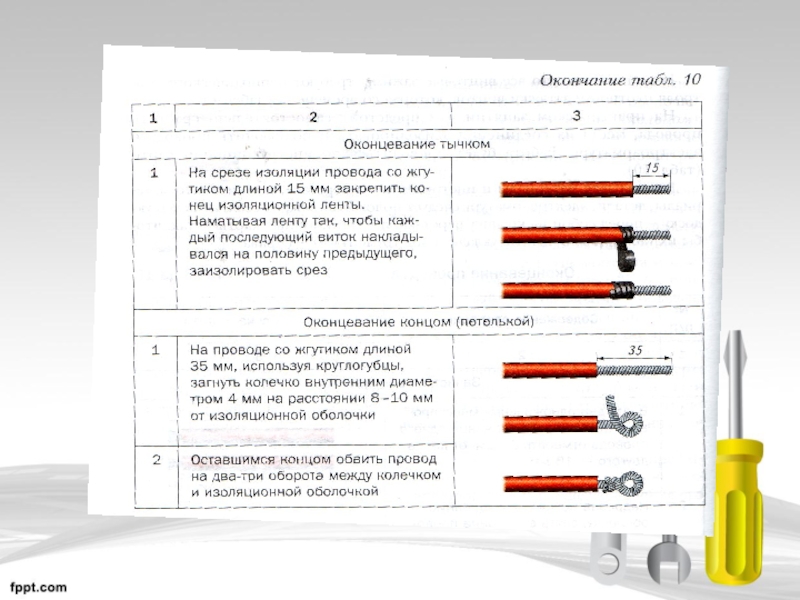

Однако первый способ получил большее распространение. В таблице подробно описан ход этих операций.

шайбу (2), плоскую шайбу (3), потом кольцо провода (4). Затем винт вставляют в резьбовое отверстие и закручивают отверткой.
Надо обратить внимание на то, чтобы направление закрутки кольца совпадало с направлением вращения винта. Это предотвратит выдавливание провода из-под винта. Пружинная шайба необходима для поддержания постоянного давления в месте контакта провода с изделием.

плотности затяжки винтов, которая со временем ослабевает.

монтерским ножом.

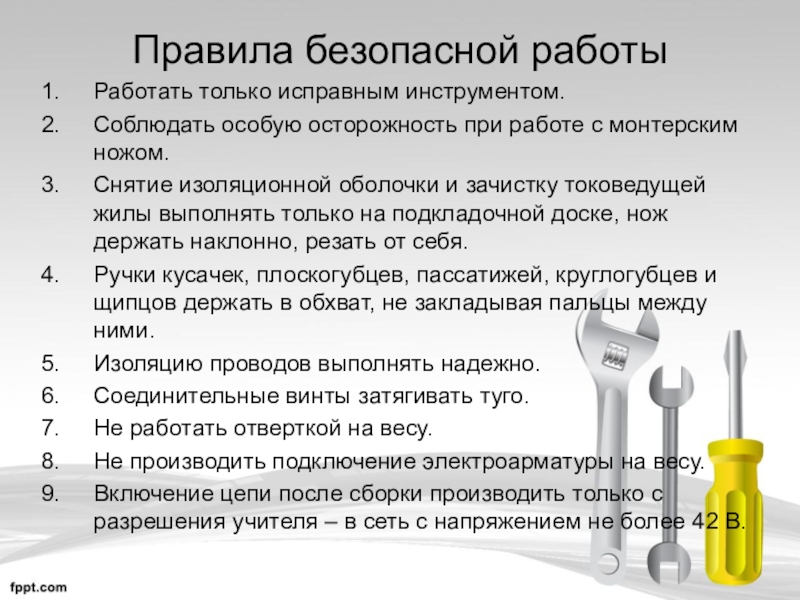

Снятие изоляционной оболочки и зачистку токоведущей жилы выполнять только на подкладочной доске, нож держать наклонно, резать от себя.
Ручки кусачек, плоскогубцев, пассатижей, круглогубцев и щипцов держать в обхват, не закладывая пальцы между ними.
Изоляцию проводов выполнять надежно.
Соединительные винты затягивать туго.
Не работать отверткой на весу.
Не производить подключение электроарматуры на весу.
Включение цепи после сборки производить только с разрешения учителя – в сеть с напряжением не более 42 В.
