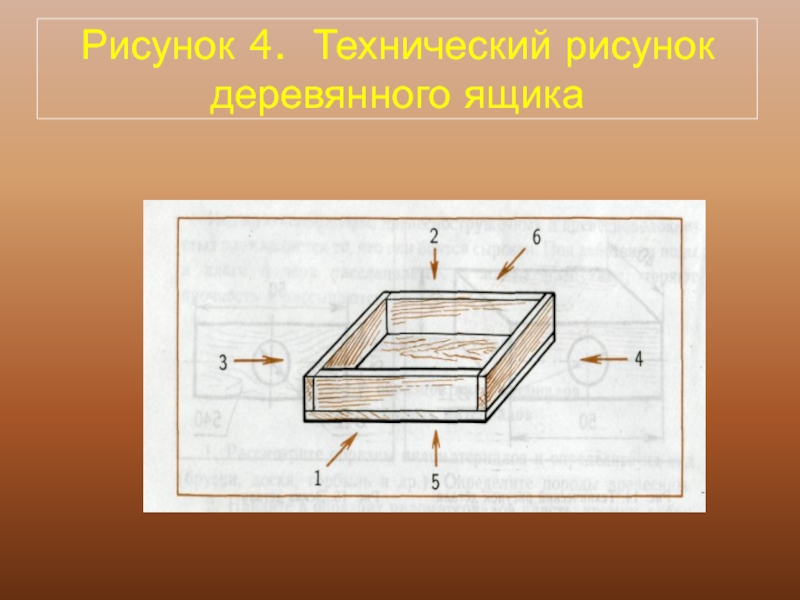

- 6. Рисунок 4. Технический рисунок деревянного ящика
- 7. Рис. 5. Проекции ящика на стенки куба:
- 8. Рис. 6. Шесть видов изделия: 1- главный
- 9. Сплошная толстая основнаяТакую линию применяют для изображения
- 10. Она используется для проведения выносных и размерных линий. Линии –выносок и полки линий-выносок.Сплошная тонкая линияS/3
- 11. Штриховая линияОна применяется для изображения
- 12. Штрихпунктирная тонкая линияЕсли изображение симметрично то на
- 13. Такими линиями на развертках показывают места, по
- 14. Сплошная волнистая линияЕё используют в основном как
- 15. Практическая работа.Изучите предложенную деталь. Выбрать подходящий
- 16. Проверьте соответствие между изображением и деталью и
- 17. В правом нижнем углу листа запишите необходимые основные сведения о детали.
Изложение материала.Изделия из древесины состоят из отдельных деталей, которые различным образом соединяют друг с другом. Прежде чем изготовить какую-либо деталь, выполняют ее технический рисунок, эскиз или чертеж. Такие изображения будущего изделия называют графической документацией.

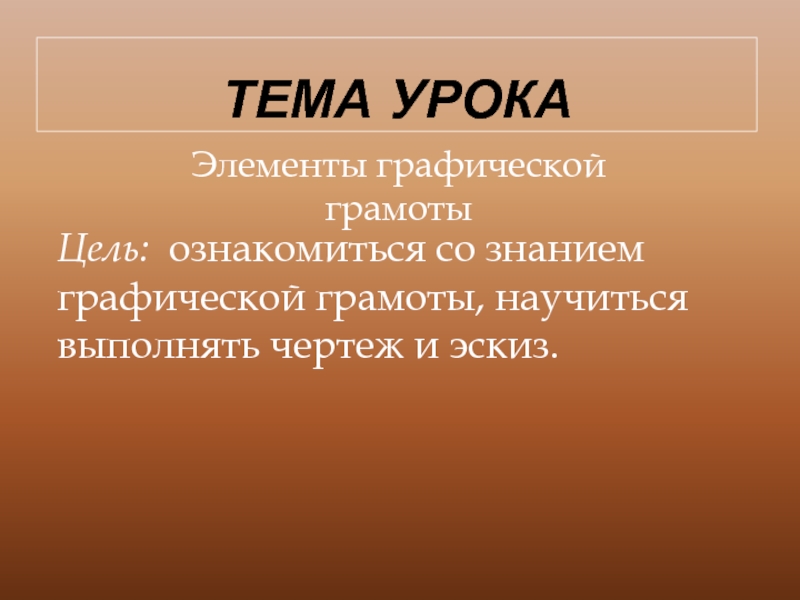

Слайд 1Тема урока
Элементы графической грамоты
Цель: ознакомиться со знанием графической грамоты, научиться выполнять
Слайд 2Изложение материала.
Изделия из древесины состоят из отдельных деталей, которые различным образом
соединяют друг с другом. Прежде чем изготовить какую-либо деталь, выполняют ее технический рисунок, эскиз или чертеж. Такие изображения будущего изделия называют графической документацией.
Слайд 3Технический рисунок — это наглядное объемное изображение предмета, выполненное от руки
с указанием размеров и материала (рис. 1).

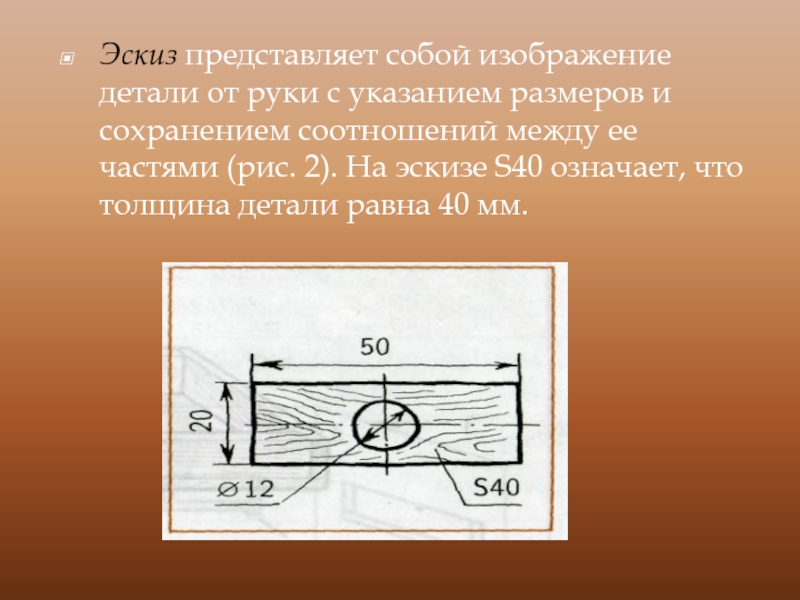

Слайд 4Эскиз представляет собой изображение детали от руки с указанием размеров и
сохранением соотношений между ее частями (рис. 2). На эскизе S40 означает, что толщина детали равна 40 мм.

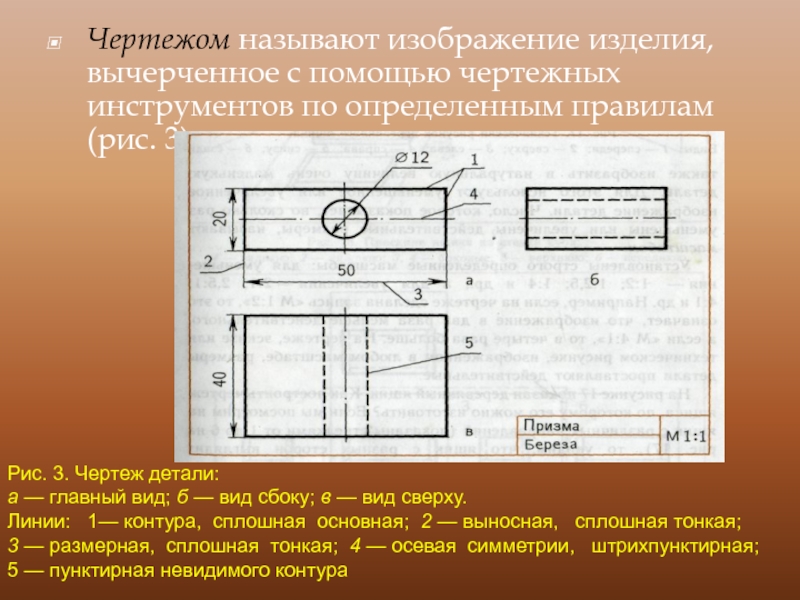

Слайд 5Чертежом называют изображение изделия, вычерченное с помощью чертежных инструментов по определенным
правилам (рис. 3).
Рис. 3. Чертеж детали:
а — главный вид; б — вид сбоку; в — вид сверху.
Линии: 1— контура, сплошная основная; 2 — выносная, сплошная тонкая;
3 — размерная, сплошная тонкая; 4 — осевая симметрии, штрихпунктирная;
5 — пунктирная невидимого контура

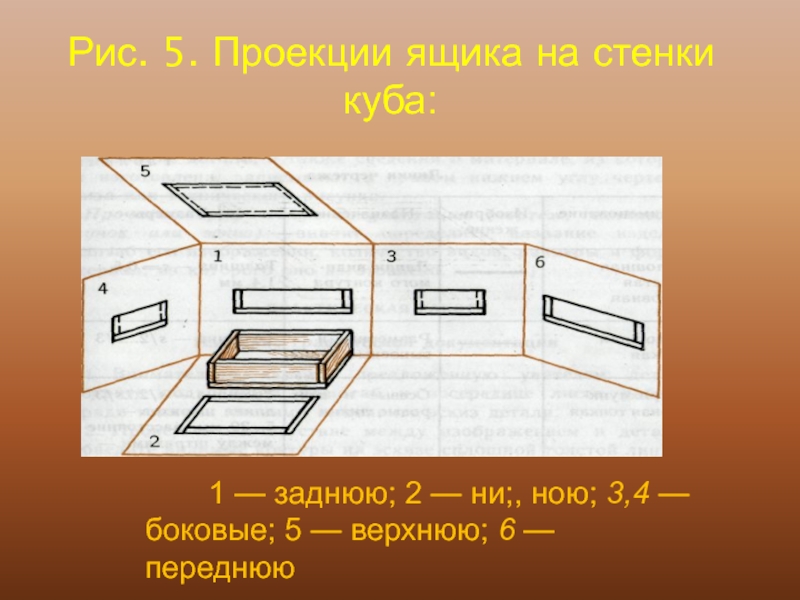

Слайд 7Рис. 5. Проекции ящика на стенки куба:
1 — заднюю; 2
— ни;, ною; 3,4 — боковые; 5 — верхнюю; 6 — переднюю

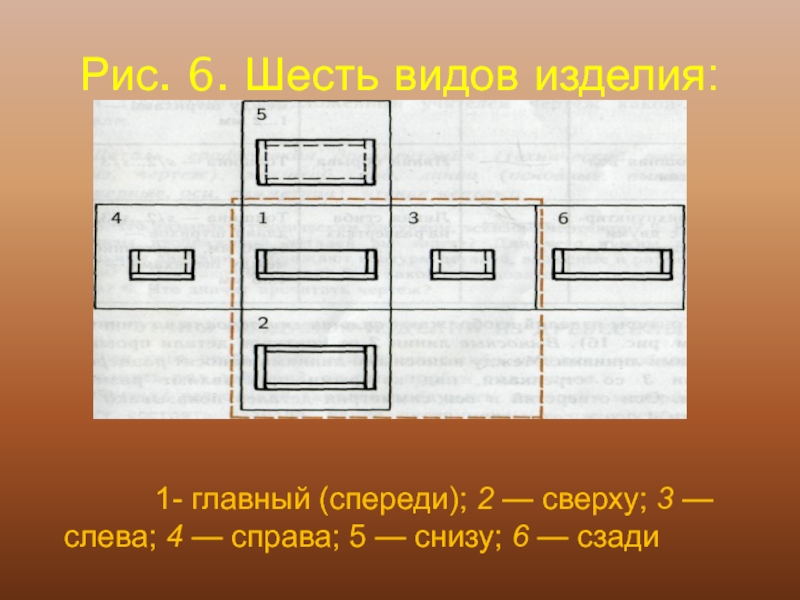

Слайд 8Рис. 6. Шесть видов изделия:
1- главный (спереди); 2 — сверху;
3 — слева; 4 — справа; 5 — снизу; 6 — сзади

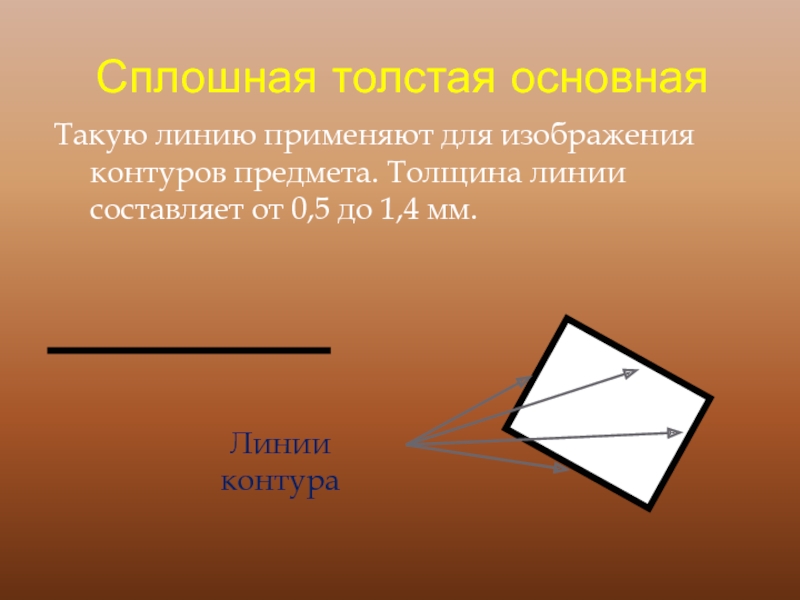

Слайд 9Сплошная толстая основная
Такую линию применяют для изображения контуров предмета. Толщина линии
составляет от 0,5 до 1,4 мм.
Линии контура
Слайд 10Она используется для проведения выносных и размерных линий. Линии –выносок и
полки линий-выносок.
Сплошная тонкая линия
S/3
Слайд 11

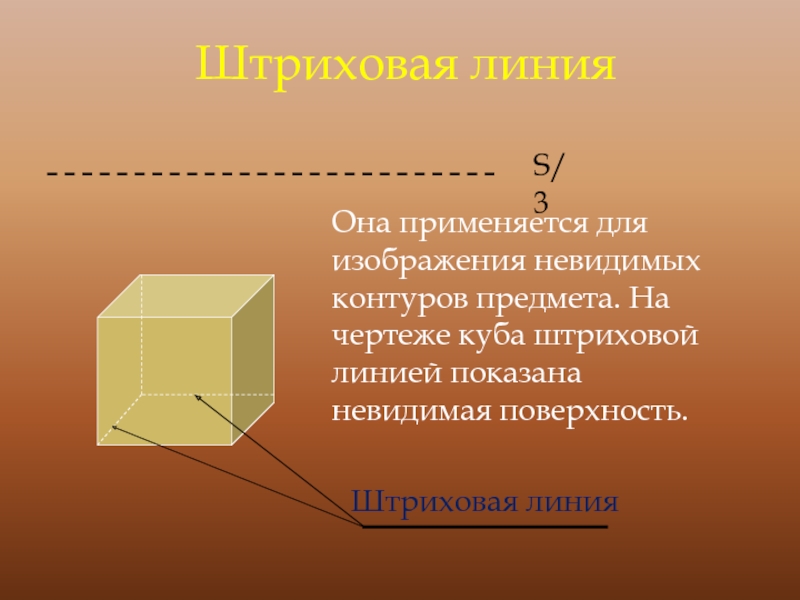

Штриховая линия
Она применяется для изображения невидимых контуров предмета. На чертеже куба
штриховой линией показана невидимая поверхность.
Штриховая линия
S/3

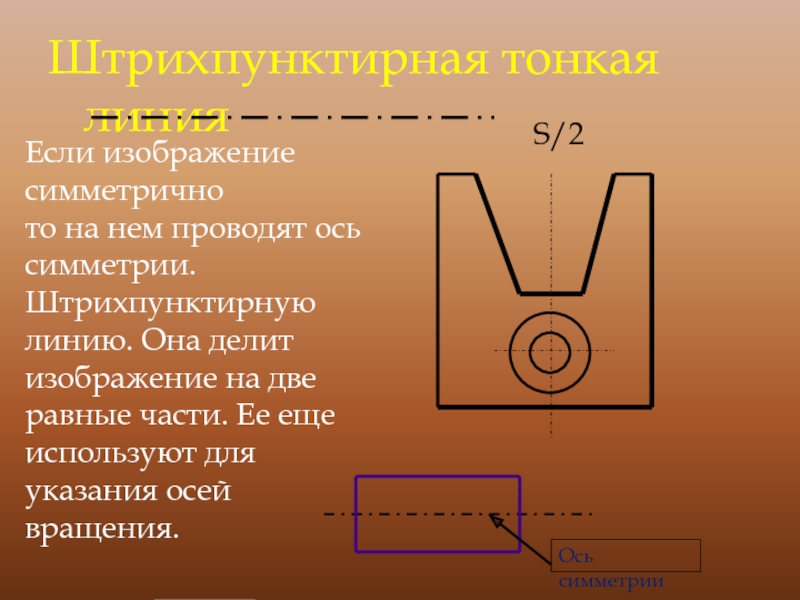

Слайд 12Штрихпунктирная тонкая линия
Если изображение симметрично
то на нем проводят ось симметрии.
Штрихпунктирную
линию. Она делит изображение на две равные части. Ее еще используют для указания осей вращения.
Ось симметрии
S/2

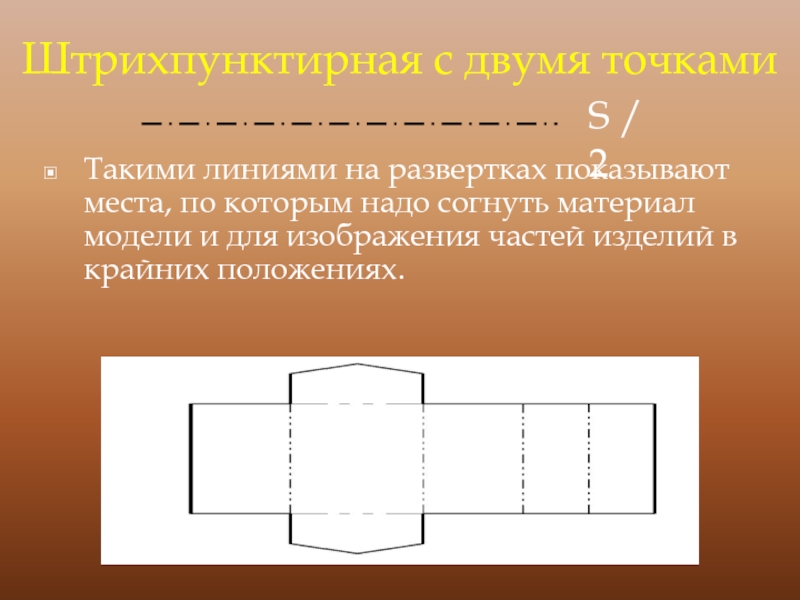

Слайд 13Такими линиями на развертках показывают места, по которым надо согнуть материал
модели и для изображения частей изделий в крайних положениях.
Штрихпунктирная с двумя точками
S / 2
Слайд 14Сплошная волнистая линия
Её используют в основном как линию обрыва в тех
случаях, когда изображение дано на чертеже не полностью.
S/2
Линия обрыва
Слайд 15Практическая работа.
Изучите предложенную деталь. Выбрать подходящий масштаб и посередине листа
рабочей тетради тонкими линиями выполните эскиз детали.

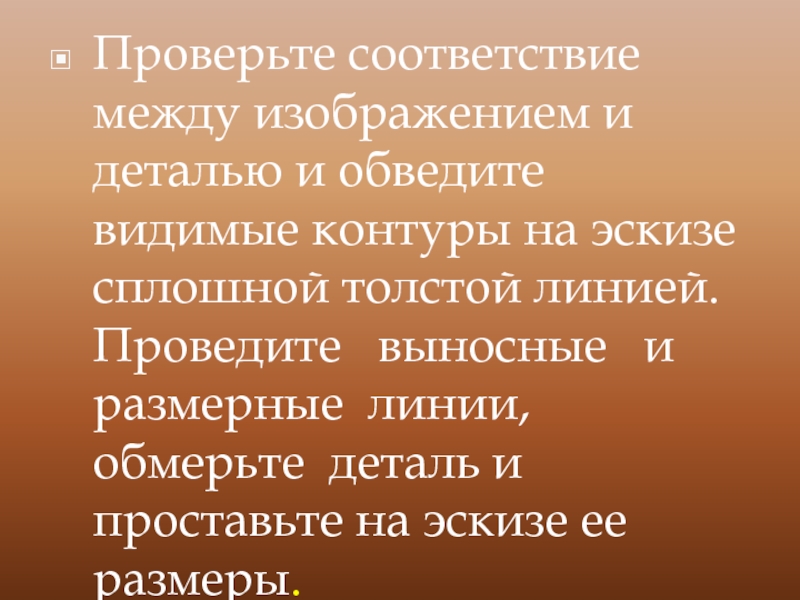

Слайд 16Проверьте соответствие между изображением и деталью и обведите видимые контуры на
эскизе сплошной толстой линией. Проведите выносные и размерные линии, обмерьте деталь и проставьте на эскизе ее размеры.
