Презентация, доклад к уроку технологии 7 класс Нарезание внутренней и наружной резбы ручным способом

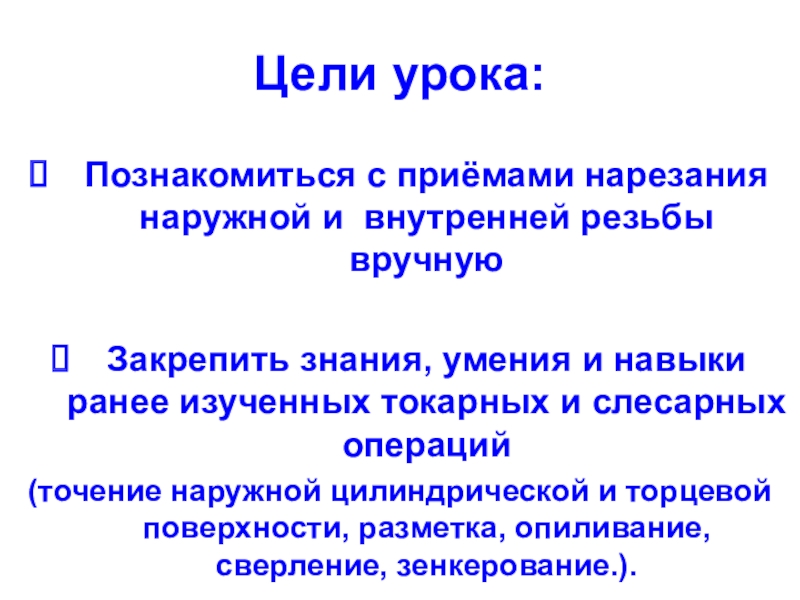

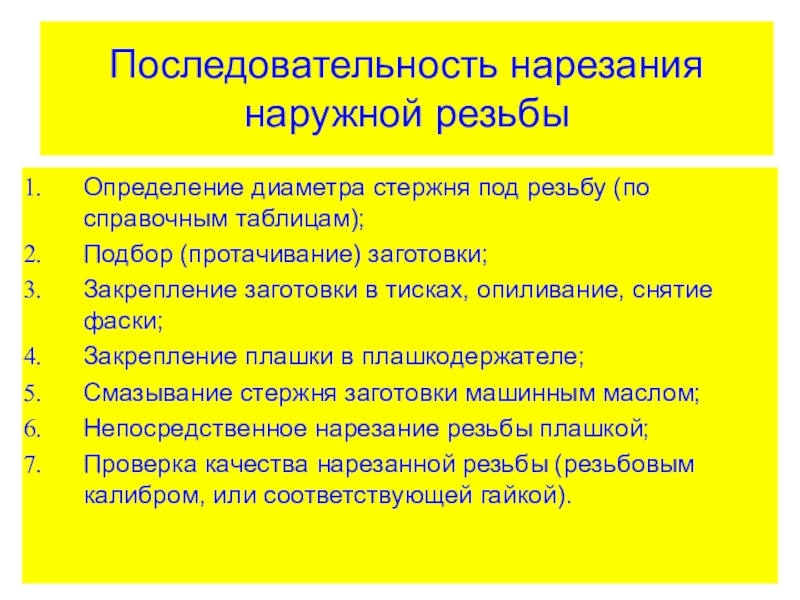

умения и навыки ранее изученных токарных и слесарных операций
(точение наружной цилиндрической и торцевой поверхности, разметка, опиливание, сверление, зенкерование.).

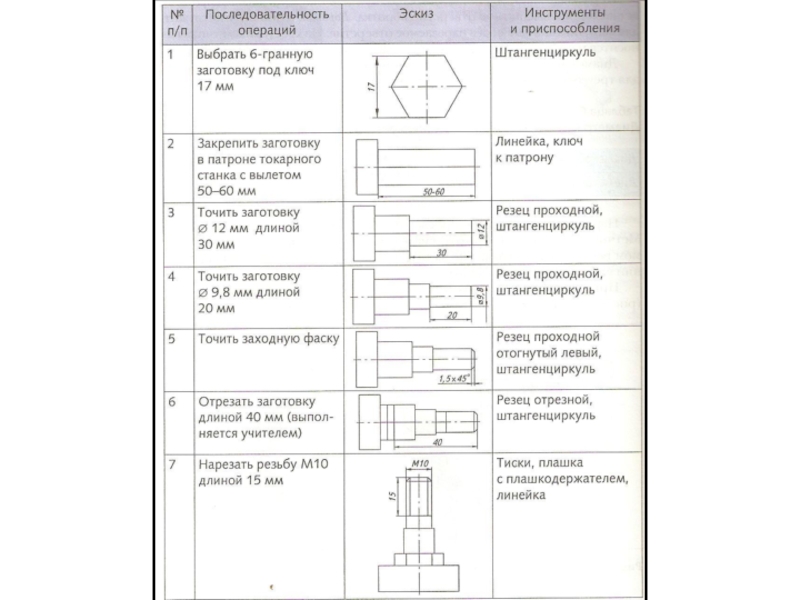

(протачивание) заготовки;
Закрепление заготовки в тисках, опиливание, снятие фаски;

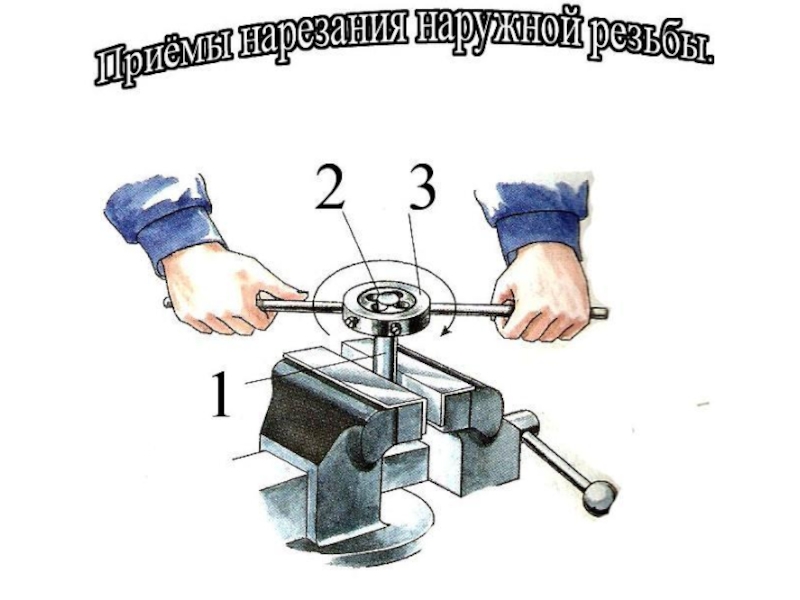

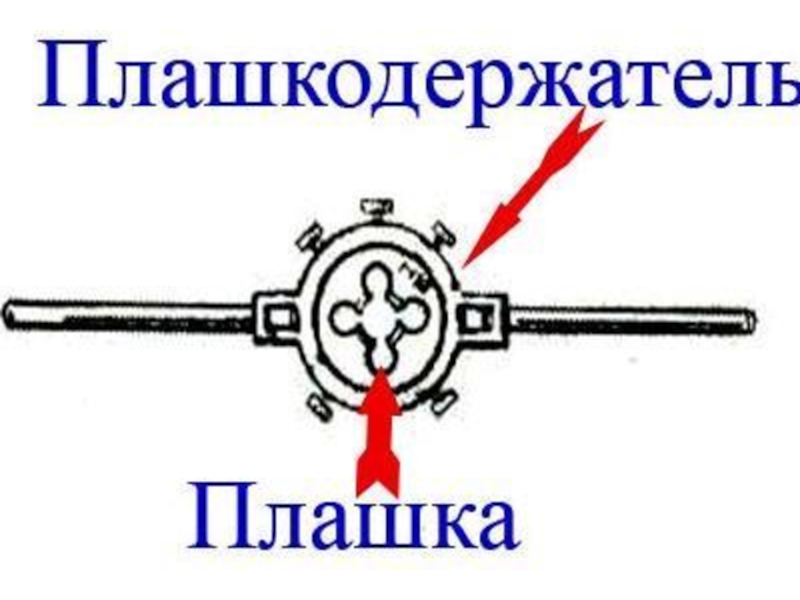

Закрепление плашки в плашкодержателе;
Смазывание стержня заготовки машинным маслом;
Непосредственное нарезание резьбы плашкой;
Проверка качества нарезанной резьбы (резьбовым калибром, или соответствующей гайкой).

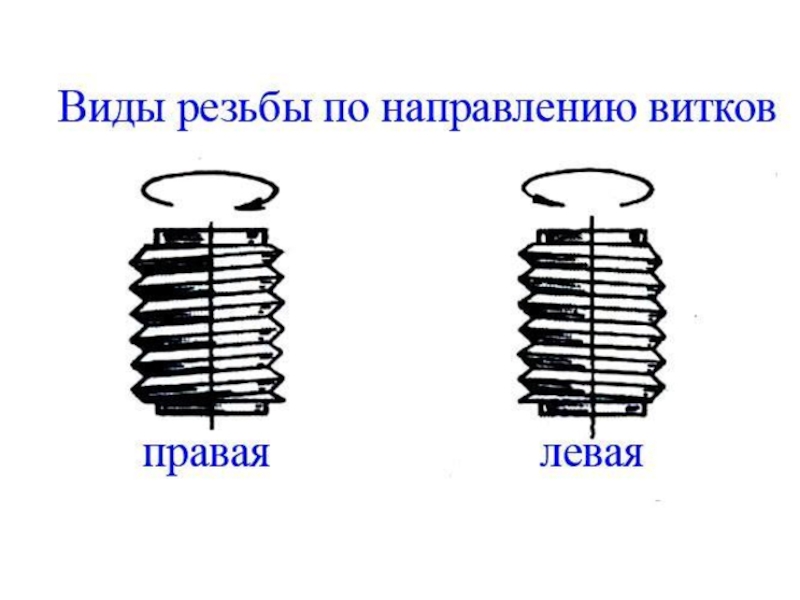

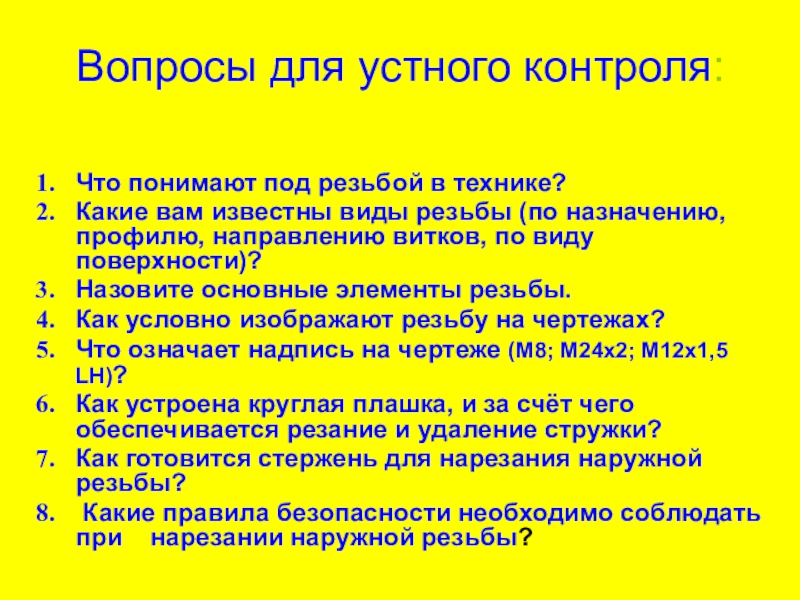

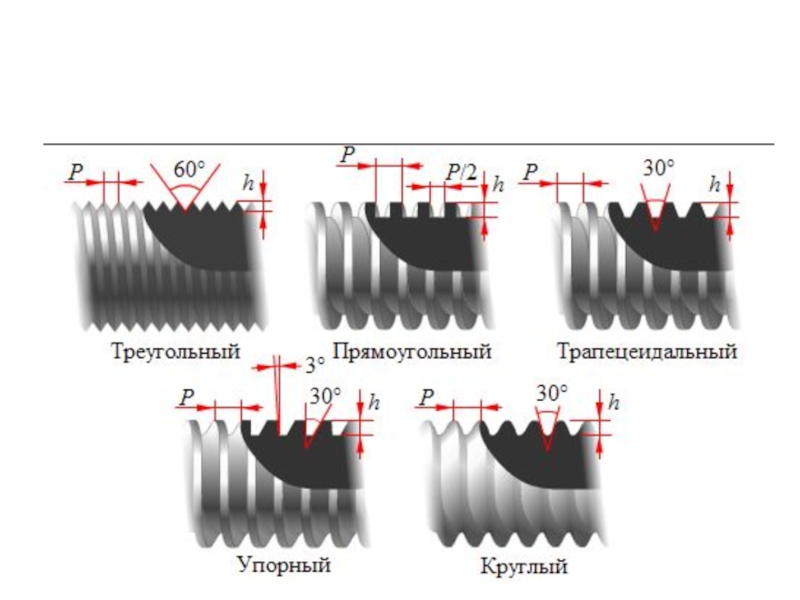

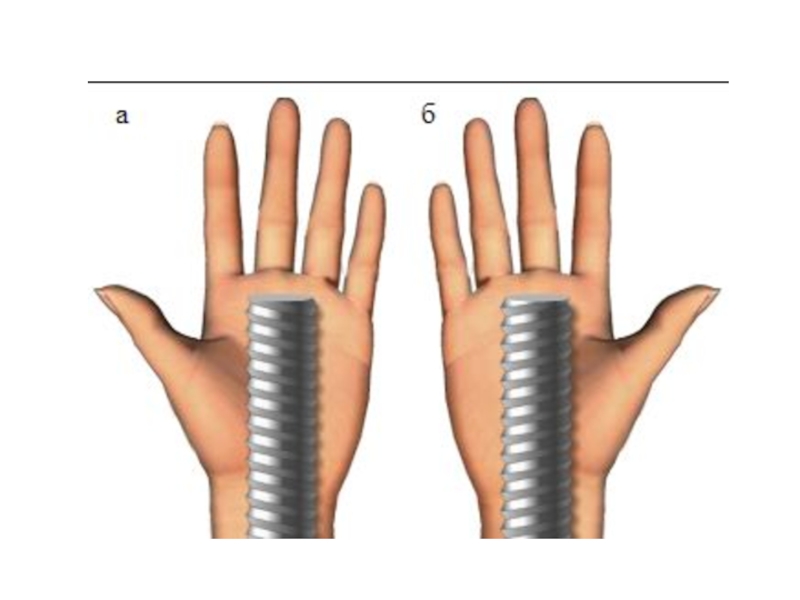

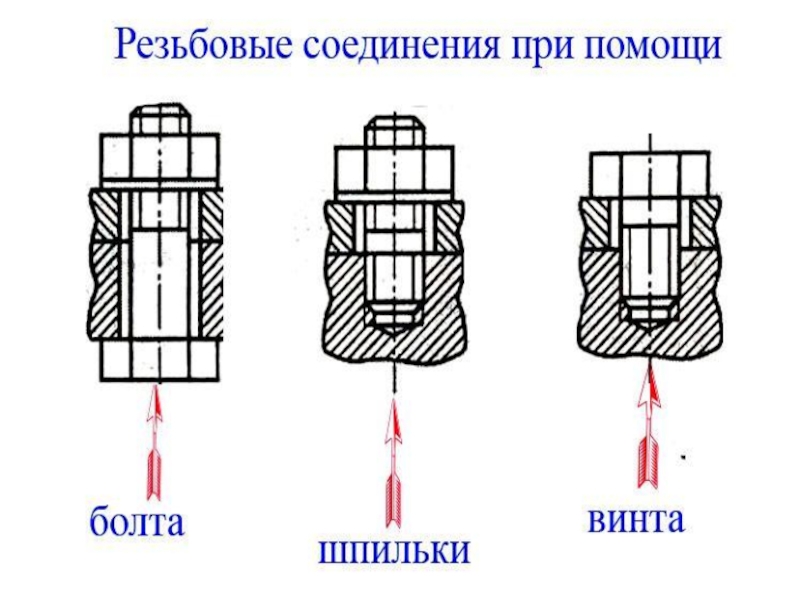

виды резьбы (по назначению, профилю, направлению витков, по виду поверхности)?

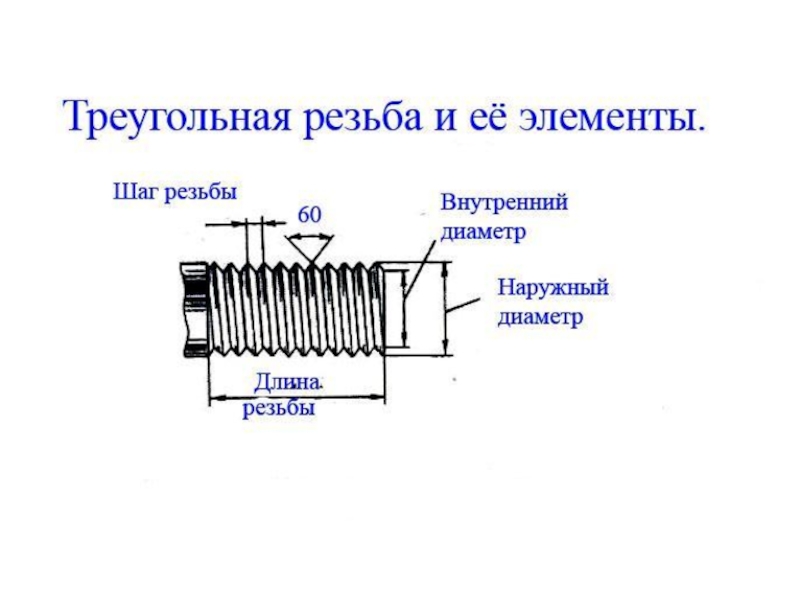

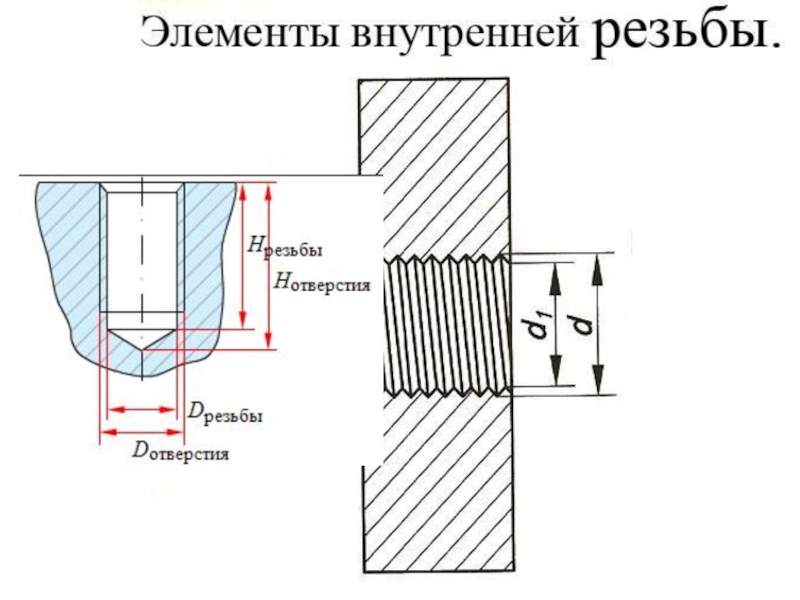

Назовите основные элементы резьбы.

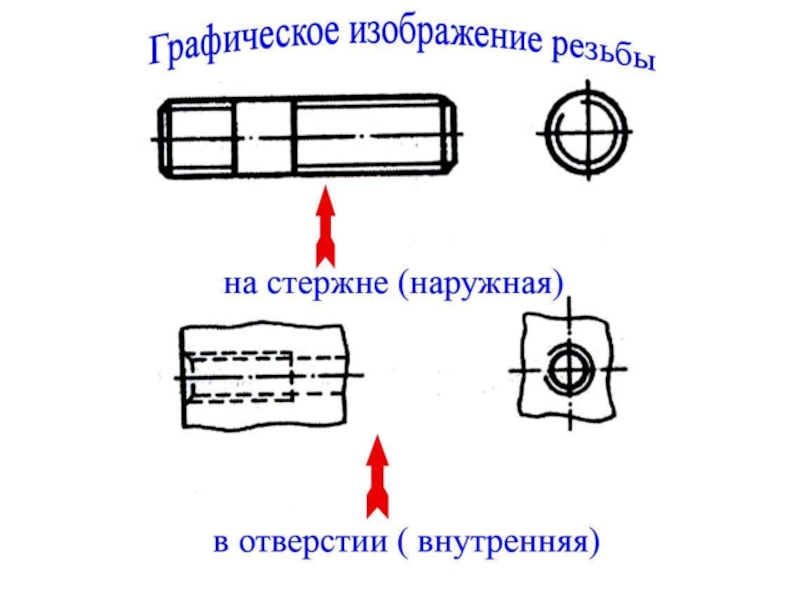

Как условно изображают резьбу на чертежах?
Что означает надпись на чертеже (М8; М24х2; М12х1,5 LH)?

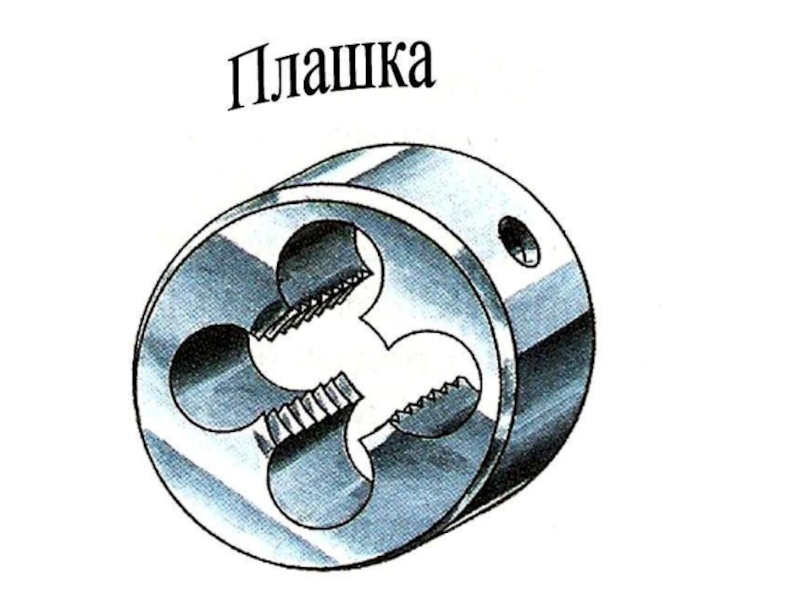

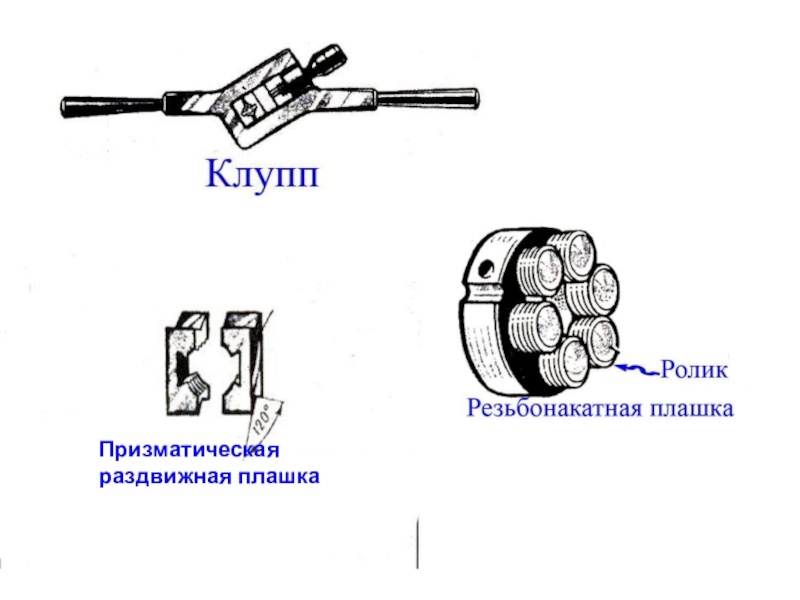

Как устроена круглая плашка, и за счёт чего обеспечивается резание и удаление стружки?
Как готовится стержень для нарезания наружной резьбы?
Какие правила безопасности необходимо соблюдать при нарезании наружной резьбы?

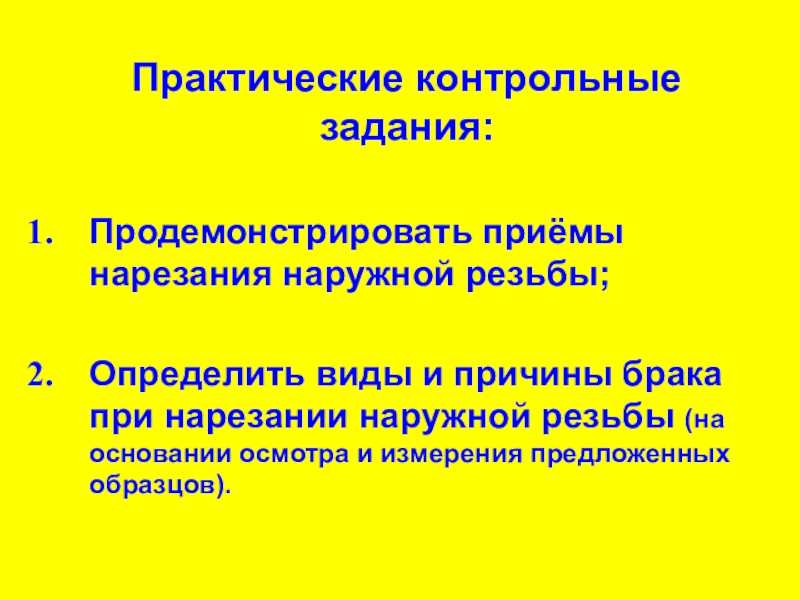

при нарезании наружной резьбы (на основании осмотра и измерения предложенных образцов).

рабочего места.
Оборудование: тиски, плашка, плашкодержатель, напильник, гайка контрольная, масло машинное
2. Вводный инструктаж.

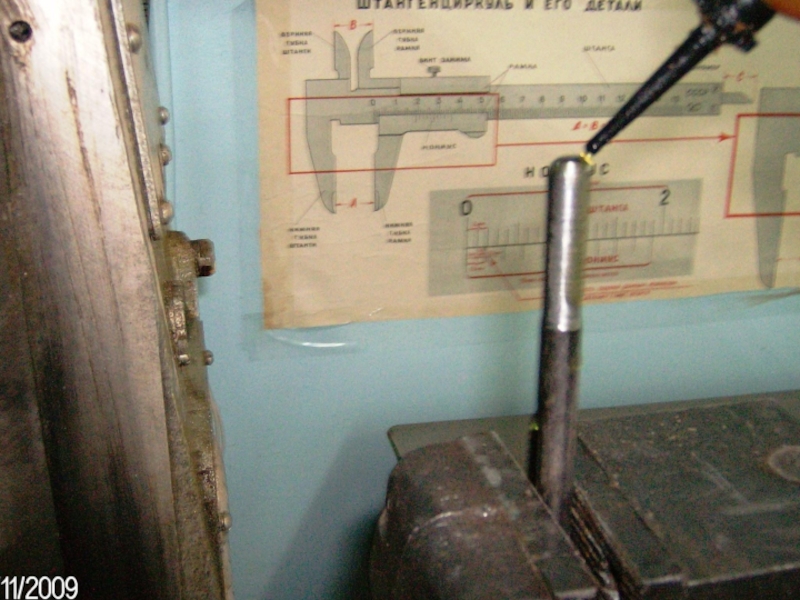

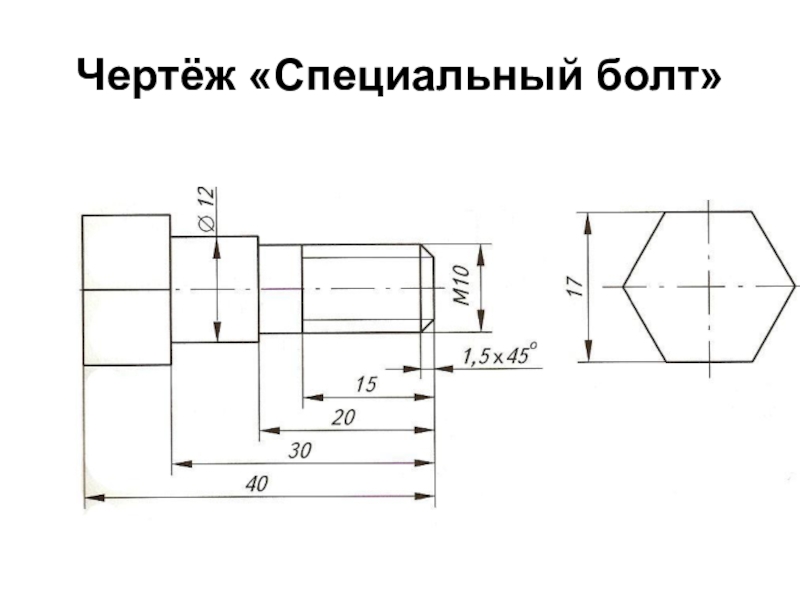

Задание: Нарезать наружную резьбу на шпильке. М10×1,5 L=15
1)закрепите заготовку в тисках;
2) опилите напильником фаски 2 х 45° с обоих концов шпильки;
3) смажьте стержень машинным маслом;
4) нарежьте резьбу на длину L=15мм с одного конца шпильки;
5) проверьте качество резьбы с помощью гайки;
6) переустановите заготовку в тисках другим концом;
7) нарежьте резьбу на втором конце шпильки, предварительно смазав машинным маслом;
8) проконтролируйте качество изготовленного изделия.

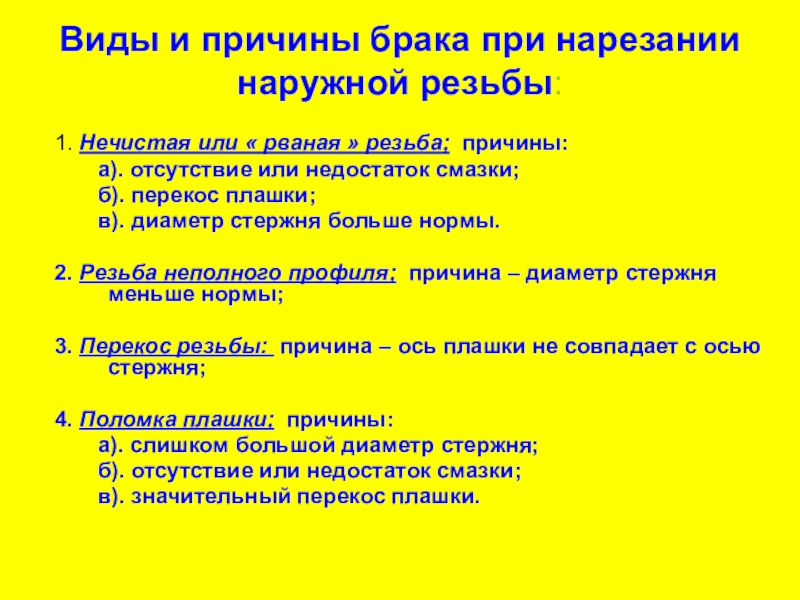

рваная » резьба; причины:
а). отсутствие или недостаток смазки;
б). перекос плашки;
в). диаметр стержня больше нормы.

2. Резьба неполного профиля; причина – диаметр стержня меньше нормы;

3. Перекос резьбы: причина – ось плашки не совпадает с осью стержня;

4. Поломка плашки; причины:
а). слишком большой диаметр стержня;
б). отсутствие или недостаток смазки;
в). значительный перекос плашки.

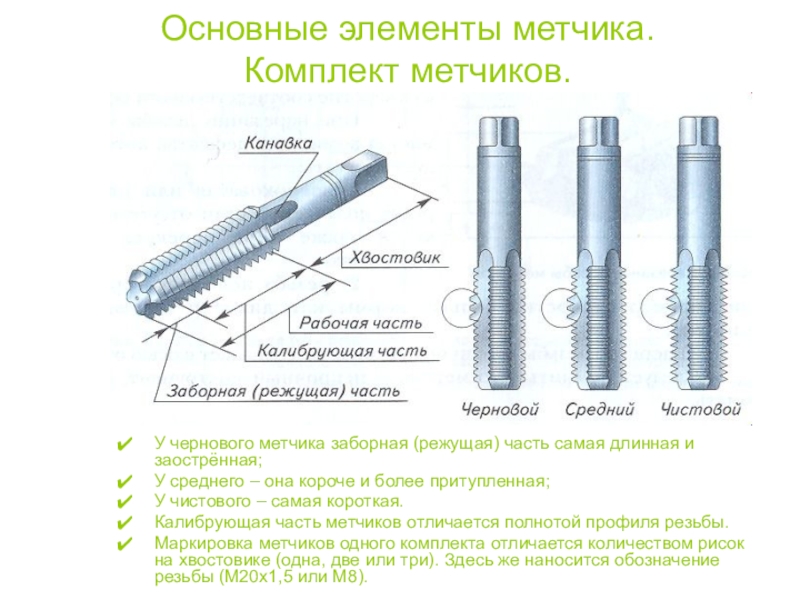

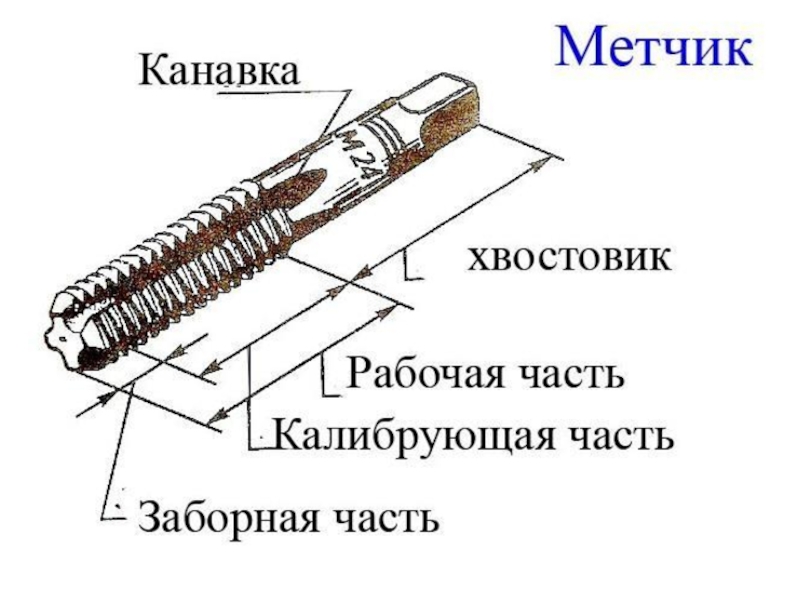

длинная и заострённая;
У среднего – она короче и более притупленная;
У чистового – самая короткая.
Калибрующая часть метчиков отличается полнотой профиля резьбы.
Маркировка метчиков одного комплекта отличается количеством рисок на хвостовике (одна, две или три). Здесь же наносится обозначение резьбы (М20х1,5 или М8).

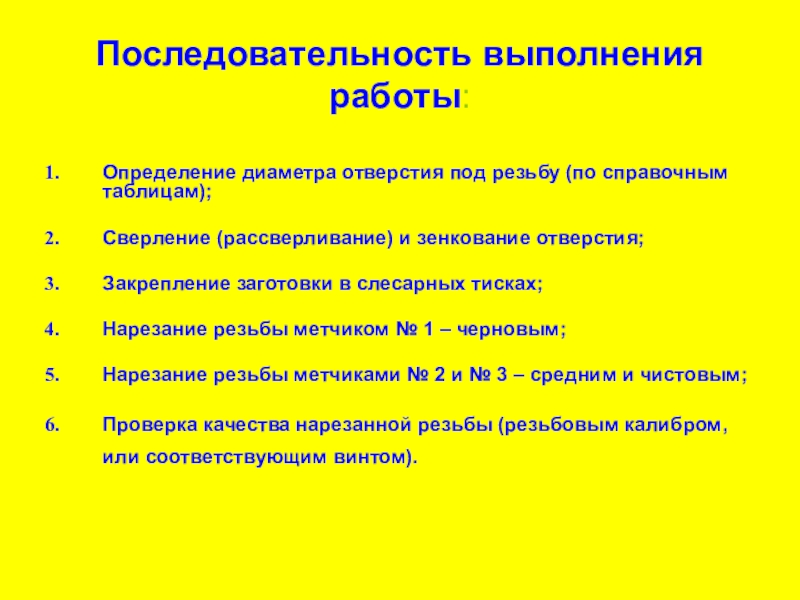

(рассверливание) и зенкование отверстия;

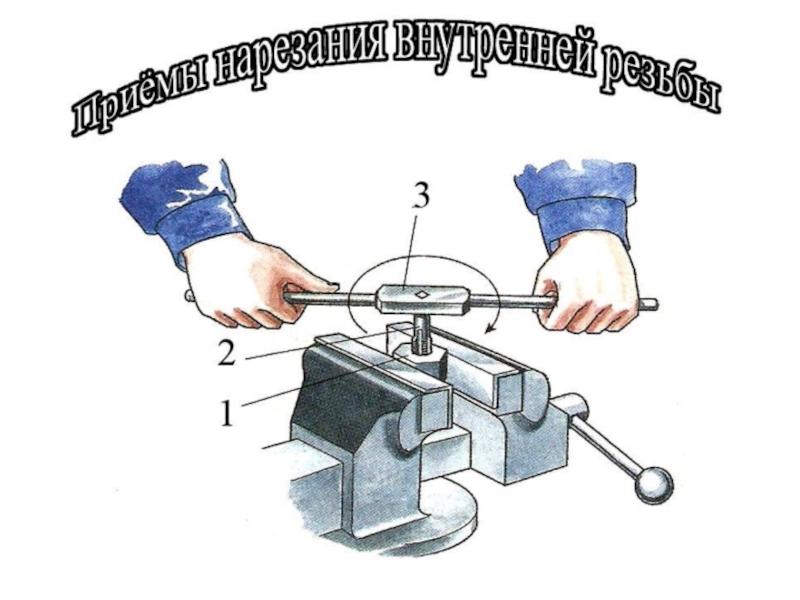

Закрепление заготовки в слесарных тисках;
Нарезание резьбы метчиком № 1 – черновым;
Нарезание резьбы метчиками № 2 и № 3 – средним и чистовым;
Проверка качества нарезанной резьбы (резьбовым калибром, или соответствующим винтом).

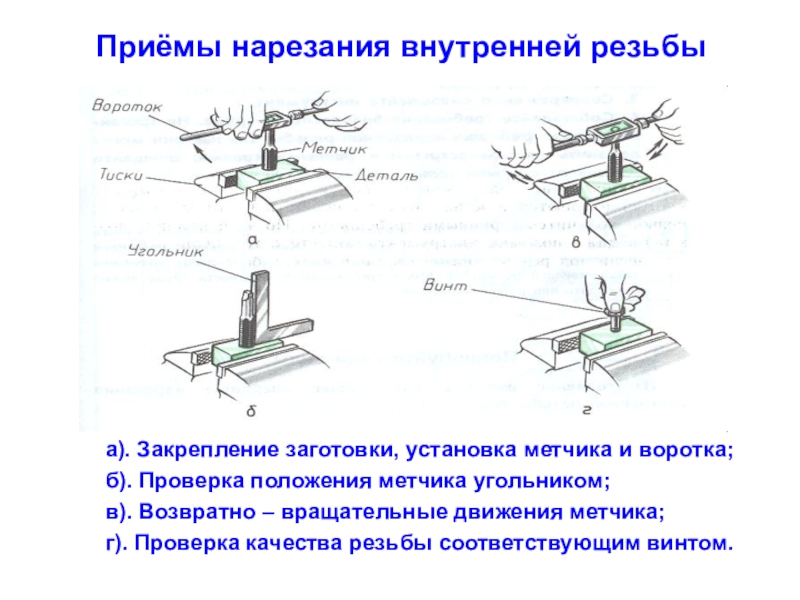

положения метчика угольником;
в). Возвратно – вращательные движения метчика;
г). Проверка качества резьбы соответствующим винтом.

при нарезании наружной резьбы (на основании осмотра и измерения предложенных образцов).

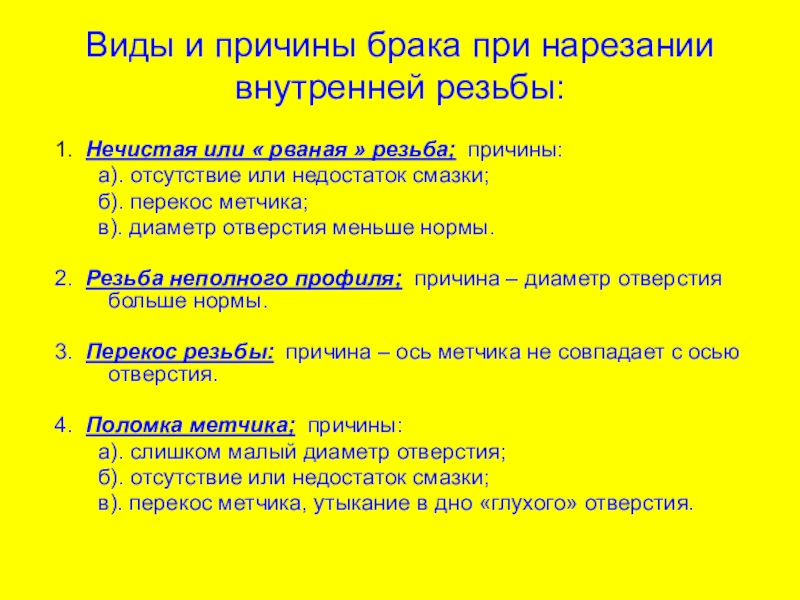

рваная » резьба; причины:
а). отсутствие или недостаток смазки;
б). перекос метчика;
в). диаметр отверстия меньше нормы.

2. Резьба неполного профиля; причина – диаметр отверстия больше нормы.

3. Перекос резьбы: причина – ось метчика не совпадает с осью отверстия.

4. Поломка метчика; причины:
а). слишком малый диаметр отверстия;
б). отсутствие или недостаток смазки;
в). перекос метчика, утыкание в дно «глухого» отверстия.

они могут поранить пальцы острыми и рваными краями.
Очищать метчик и сметать стружку руками или сдувать ртом, – для этого используют щётку, или кисть.
Во избежание поломки метчика необходимо:

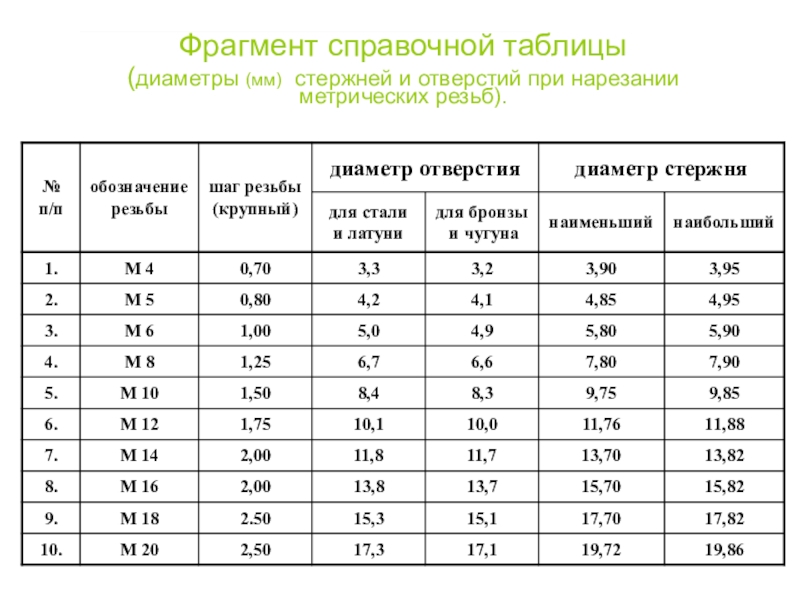

Правильно подбирать диаметр сверла для отверстия под резьбу;
Своевременно смазывать инструмент;
Не допускать перекоса метчика относительно оси отверстия;
Особенно осторожно нарезать резьбу в «глухих» отверстиях и отверстиях малого диаметра.
