Презентация, доклад к уроку столярного дела в 5 классе Разметка и строгание древесины. Строгальные инструменты

обучения

далее

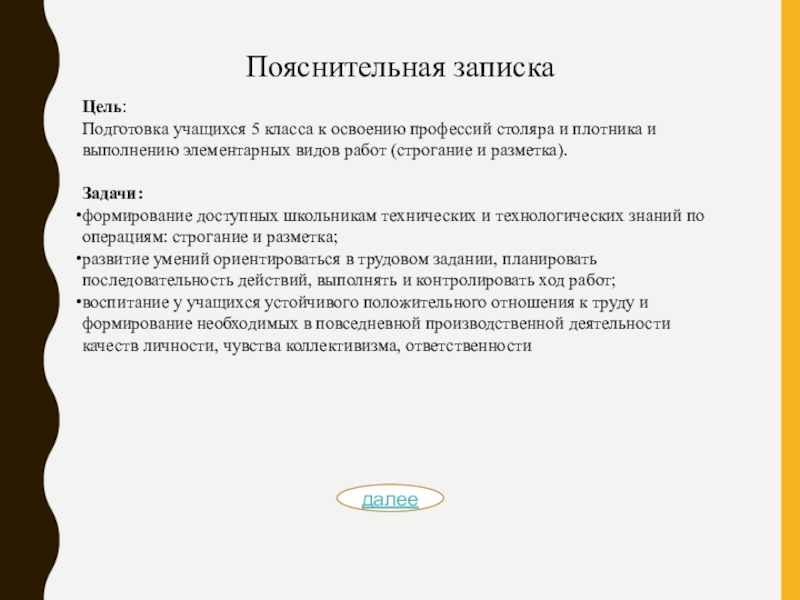

плотника и выполнению элементарных видов работ (строгание и разметка).

Задачи:
формирование доступных школьникам технических и технологических знаний по операциям: строгание и разметка;
развитие умений ориентироваться в трудовом задании, планировать последовательность действий, выполнять и контролировать ход работ;
воспитание у учащихся устойчивого положительного отношения к труду и формирование необходимых в повседневной производственной деятельности качеств личности, чувства коллективизма, ответственности

РУБАНКОМ

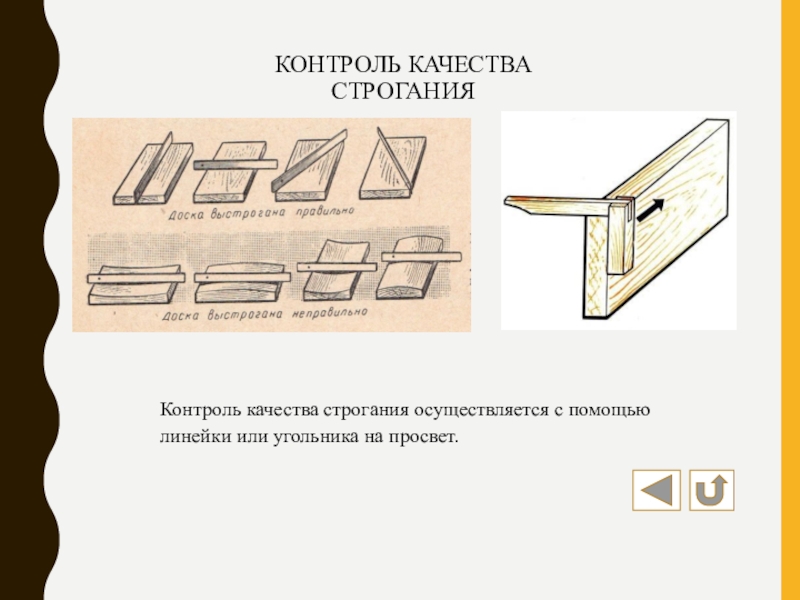

КОНТРОЛЬ КАЧЕСТВА СТРОГАНИЯ

ДРУГИЕ ВИДЫ РУБАНКОВ И ИХ ПРЕДНАЗНАЧЕНИЕ

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ СТРОГАНИИ

ПРАКТИЧЕСКАЯ РАБОТА

РАЗМЕТКА ЗАГОТОВКИ ДЛЯ РУЧКИ ШВАБРЫ

ТЕХНОЛОГИЧЕСКАЯ КАРТА

УПРАЖНЕНИЕ

глоссарий

список литературы

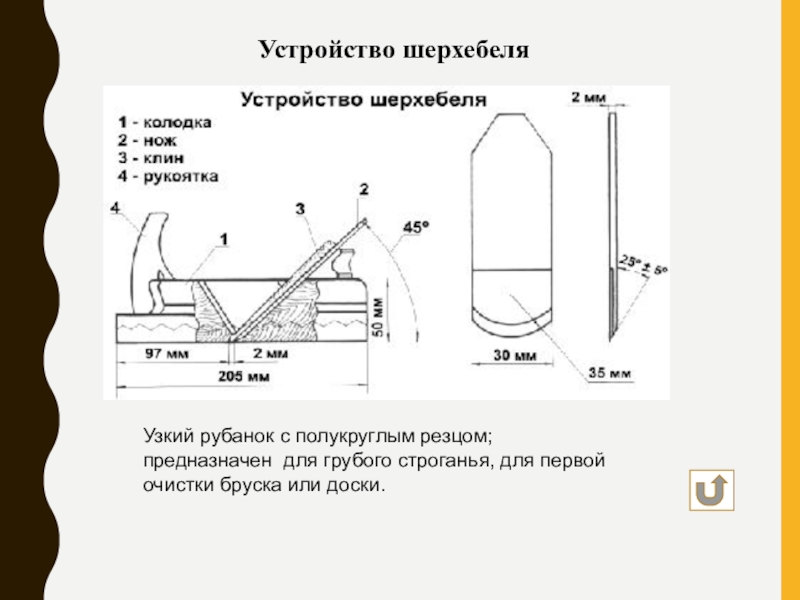

первой очистки бруска или доски.

на древесине, а также сострагивания заготовки в нужный размер.

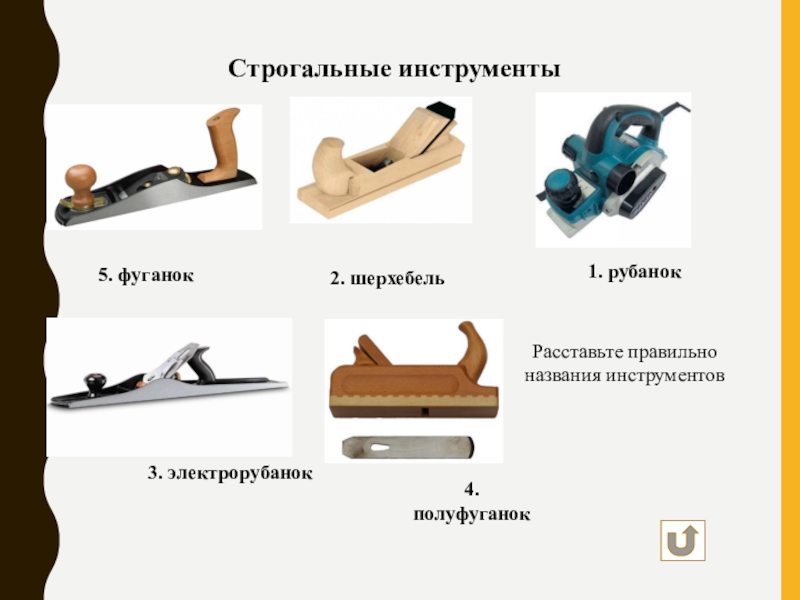

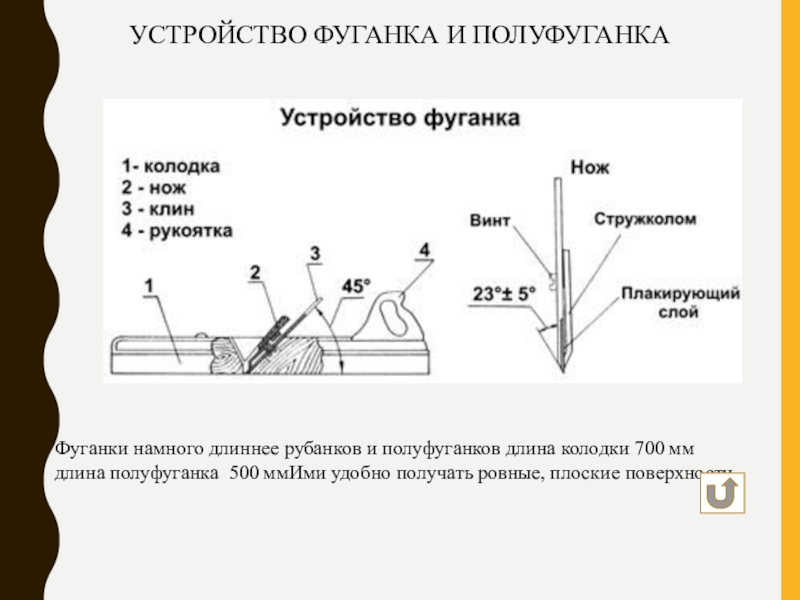

700 мм длина полуфуганка 500 ммИми удобно получать ровные, плоские поверхности.

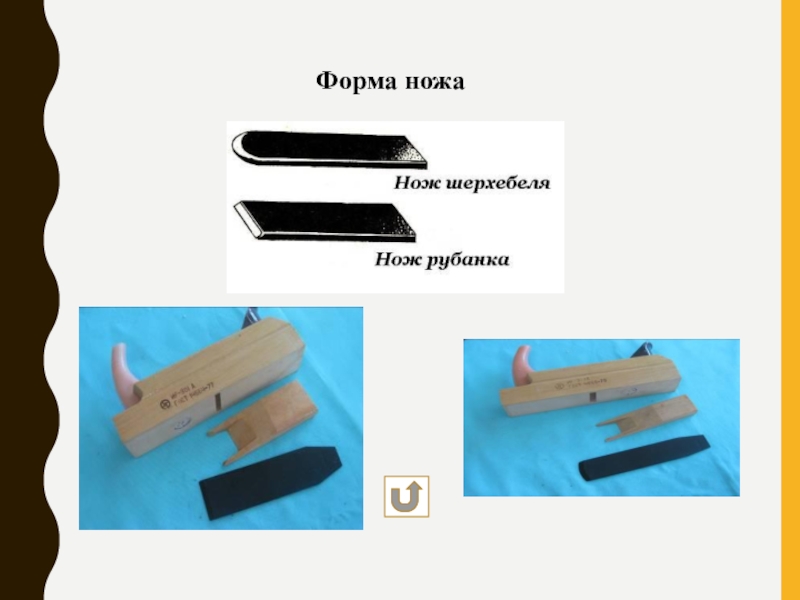

располагаться над подошвой без перекоса (параллельно плоскости подошвы) и выступать на величину 0,3...0,5 мм, а у шерхебеля — до 3 мм.

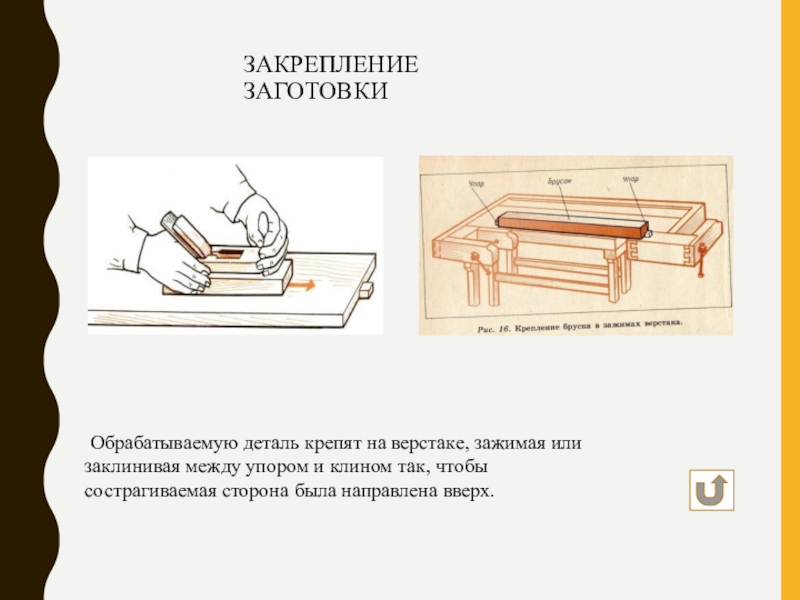

или заклинивая между упором и клином так, чтобы сострагиваемая сторона была направлена вверх.

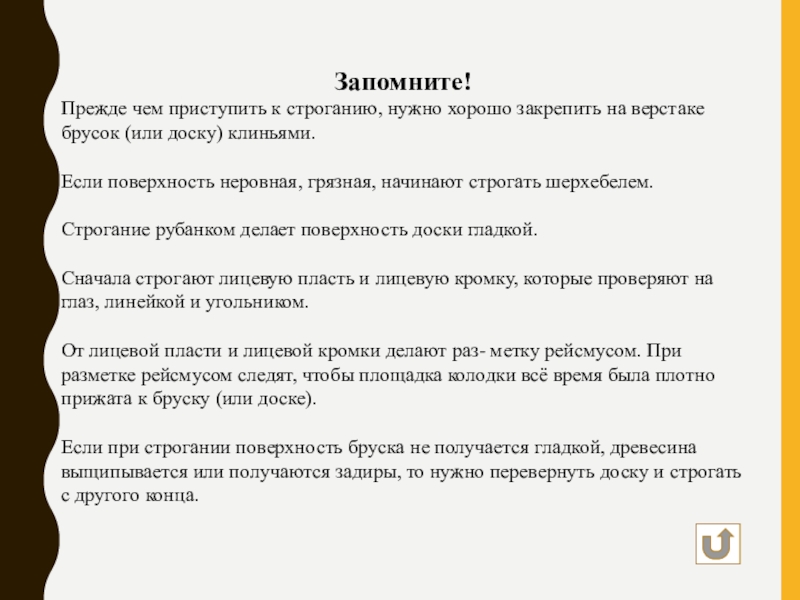

(или доску) клиньями.

Если поверхность неровная, грязная, начинают строгать шерхебелем.

Строгание рубанком делает поверхность доски гладкой.

Сначала строгают лицевую пласть и лицевую кромку, которые проверяют на глаз, линейкой и уголь­ником.

От лицевой пласти и лицевой кромки делают раз- метку рейсмусом. При разметке рейсмусом следят, что­бы площадка колодки всё время была плотно прижата к бруску (или доске).

Если при строгании поверхность бруска не полу­чается гладкой, древесина выщипывается или получаются задиры, то нужно перевернуть доску и строгать с дру­гого конца.

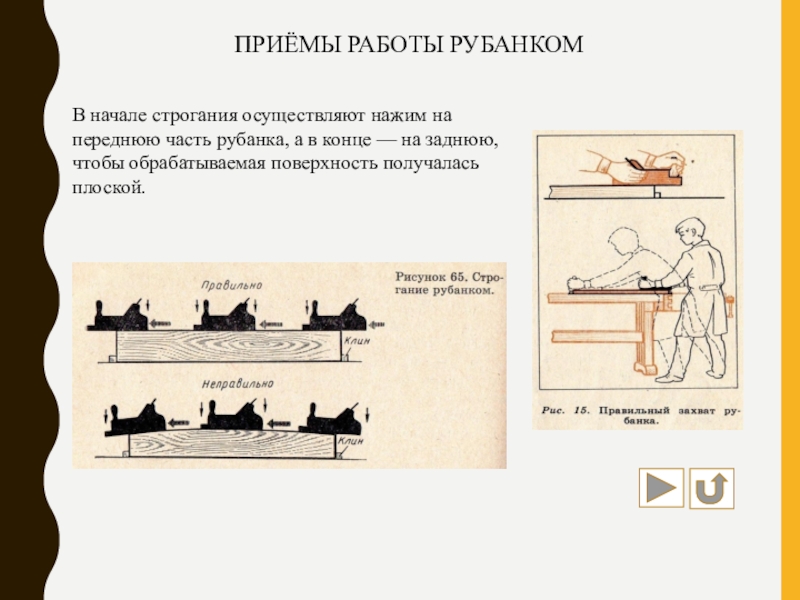

переднюю часть рубанка, а в конце — на заднюю, чтобы обрабатываемая поверхность получалась плоской.

линейки или угольника на просвет.

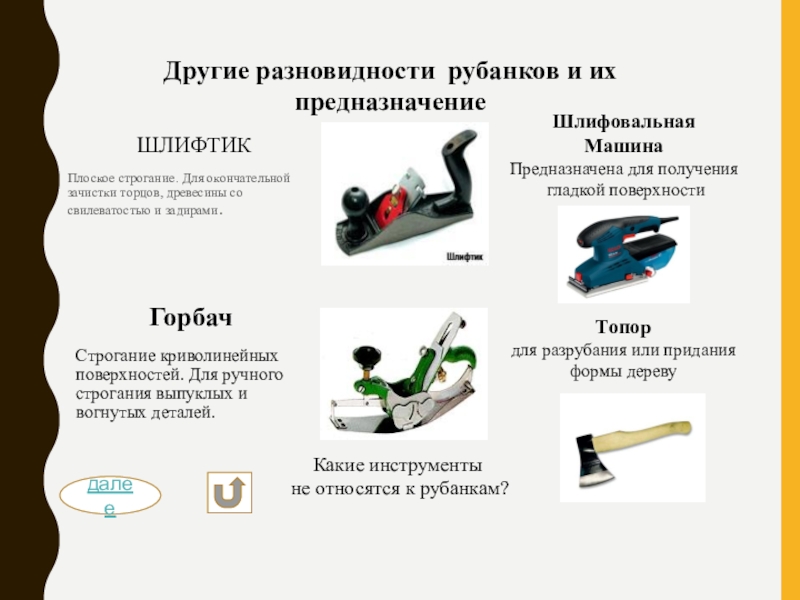

криволинейных поверхностей. Для ручного строгания выпуклых и вогнутых деталей.

Горбач

Другие разновидности рубанков и их предназначение

далее

Какие инструменты
не относятся к рубанкам?

Шлифовальная
Машина
Предназначена для получения
гладкой поверхности

Топор
для разрубания или придания
формы дереву

и заусенцев.

Цинубель

Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево).

Используется для выборки небольших
углублений в древесине,
зачистки пазов,
снятия фасок,
рельефной и контурной резьбы.

Какие инструменты
не относятся к рубанкам?

ножом.

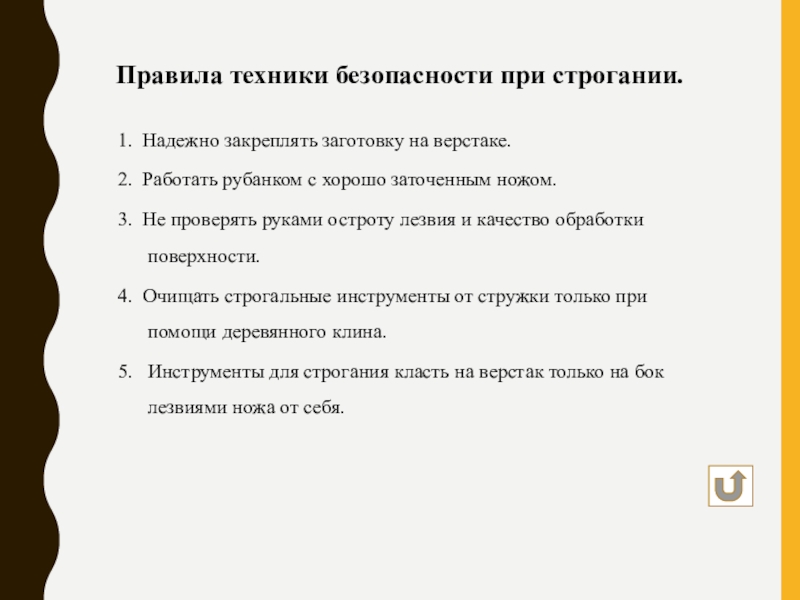

3. Не проверять руками остроту лезвия и качество обработки поверхности.
4. Очищать строгальные инструменты от стружки только при помощи деревянного клина.
5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя.

Правила техники безопасности при строгании.

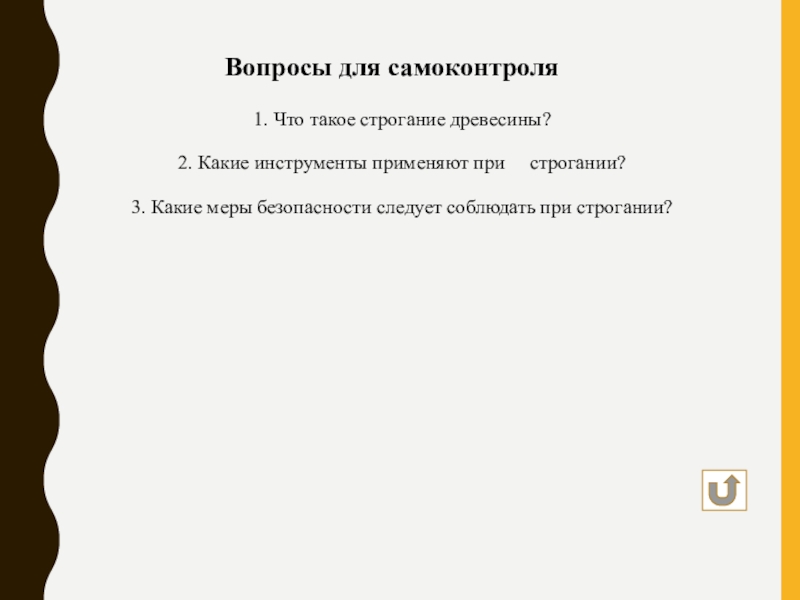

Вопросы для самоконтроля
1. Что такое строгание древесины?
2. Какие инструменты применяют при строгании?
3. Какие меры безопасности следует соблюдать при строгании?

бруска из угла в угол линии, эти линии называются- диагоналями , где они пересекутся , будет центр. Циркулем из центра, на обоих торцах бруска описывают окружности.

2. Разметка на пласти:
теперь каждую сторону бруска делят на три примерные равные части. Карандашом от этих точек проводят линии по всей длине бруска

Технологическая карта по изготовлению ручки для швабры: разметка заготовки

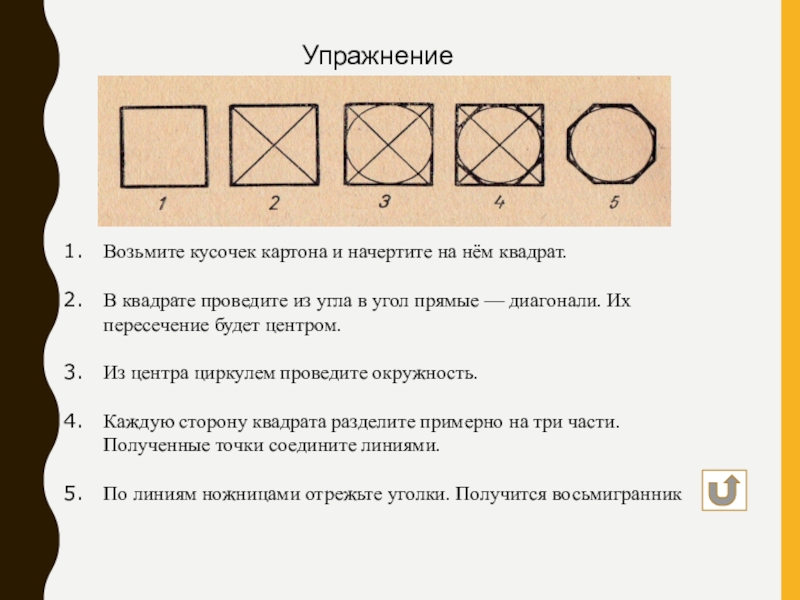

из угла в угол прямые — диагонали. Их пересечение будет центром.

Из центра циркулем проведите окружность.

Каждую сторону квадрата разделите примерно на три части. Полученные точки соедините линиями.

По линиям ножницами отрежьте уголки. Получится восьмигран­ник

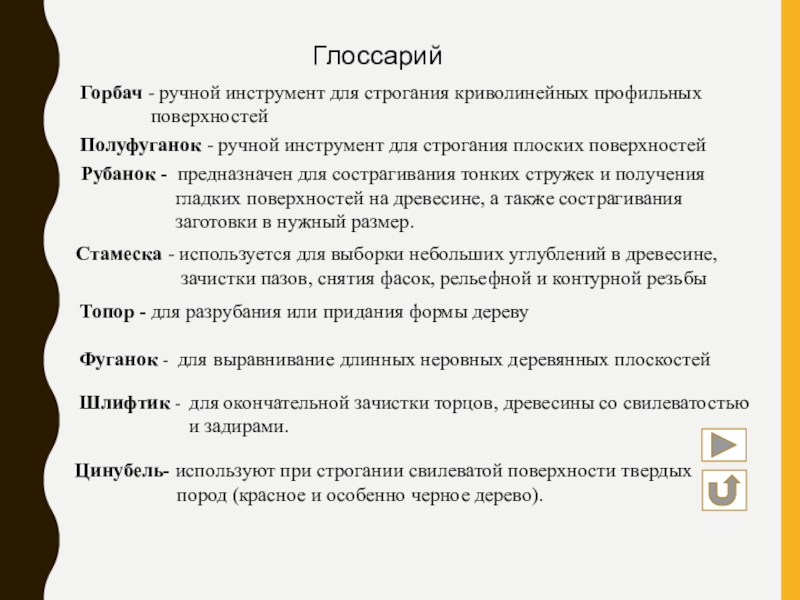

поверхностей

Полуфуганок - ручной инструмент для строгания плоских поверхностей

Цинубель- используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево).

Стамеска - используется для выборки небольших углублений в древесине, зачистки пазов, снятия фасок, рельефной и контурной резьбы

Топор - для разрубания или придания формы дереву

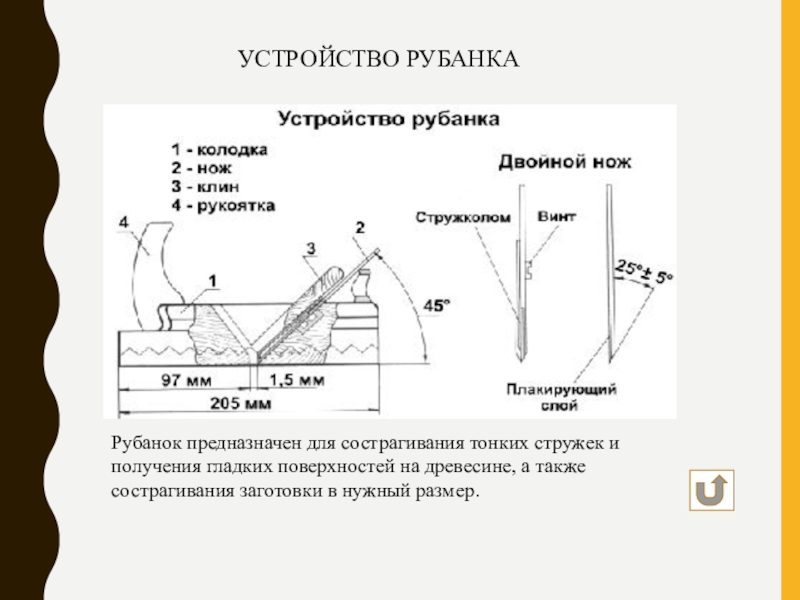

Рубанок - предназначен для сострагивания тонких стружек и получения гладких поверхностей на древесине, а также сострагивания заготовки в нужный размер.

Шлифтик - для окончательной зачистки торцов, древесины со свилеватостью и задирами.

Фуганок - для выравнивание длинных неровных деревянных плоскостей

доски.

Шлифовальная машина - предназначена для получения гладкой поверхности

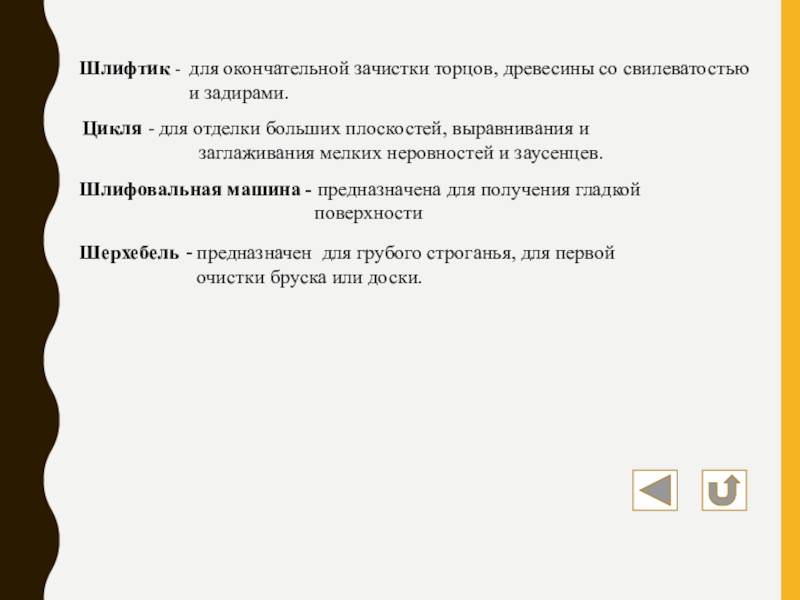

Шлифтик - для окончательной зачистки торцов, древесины со свилеватостью и задирами.

Цикля - для отделки больших плоскостей, выравнивания и заглаживания мелких неровностей и заусенцев.

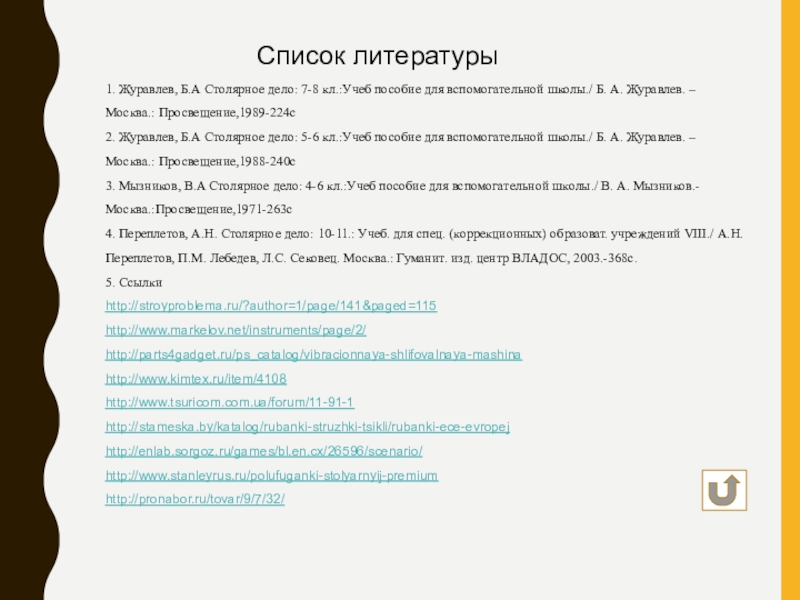

школы./ Б. А. Журавлев. – Москва.: Просвещение,1989-224с
2. Журавлев, Б.А Столярное дело: 5-6 кл.:Учеб пособие для вспомогательной школы./ Б. А. Журавлев. – Москва.: Просвещение,1988-240с
3. Мызников, В.А Столярное дело: 4-6 кл.:Учеб пособие для вспомогательной школы./ В. А. Мызников.- Москва.:Просвещение,1971-263с
4. Переплетов, А.Н. Столярное дело: 10-11.: Учеб. для спец. (коррекционных) образоват. учреждений VIII./ А.Н. Переплетов, П.М. Лебедев, Л.С. Сековец. Москва.: Гуманит. изд. центр ВЛАДОС, 2003.-368с.
