Презентация, доклад к уроку Сопряжение
Содержание
- 1. Презентация к уроку Сопряжение
- 2. Слайд 2
- 3. Слайд 3
- 4. Слайд 4
- 5. Сегодня на уроке:познакомимся с новым понятием «сопряжение»;рассмотрим,
- 6. Слайд 6
- 7. Сопряжение – Центр сопряжения – центр окружности,
- 8. Сопряжение – Элементы сопряжения:радиус сопряжения;центр сопряжения;точки сопряжения.
- 9. Сопряжение двух прямыхRс=15
- 10. Алгоритм построения сопряжений: Построить прямой
- 11. Алгоритм построения сопряжений: Через полученные
- 12. Алгоритм построения сопряжений: Точки
- 13. Алгоритм построения сопряжений: Поставив опорную

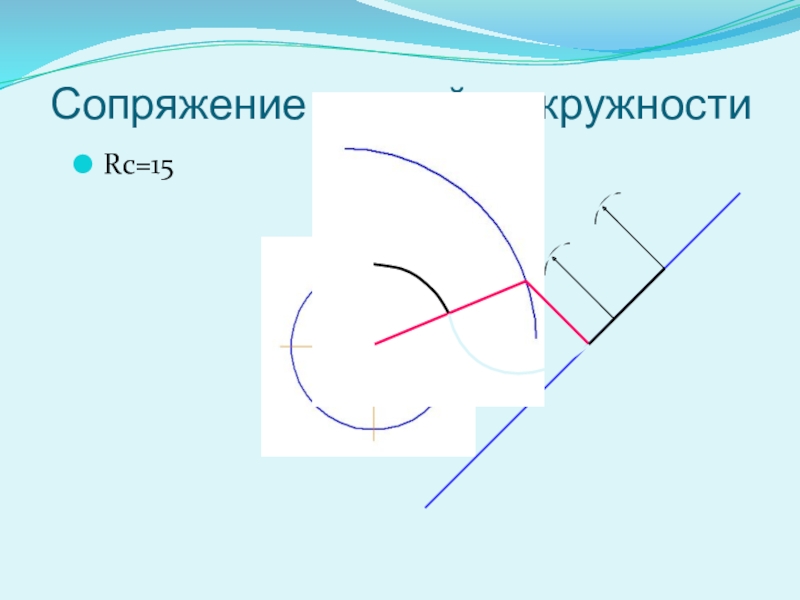

- 14. Сопряжение прямой и окружностиRс=15Rо + Rс
- 15. Page Сопряжение двух окружностейВнешнее сопряжениеRс=15Rо + RсRо
- 16. Page Сопряжение двух окружностейВнутреннее сопряжениеRс=50Rс - RоRс

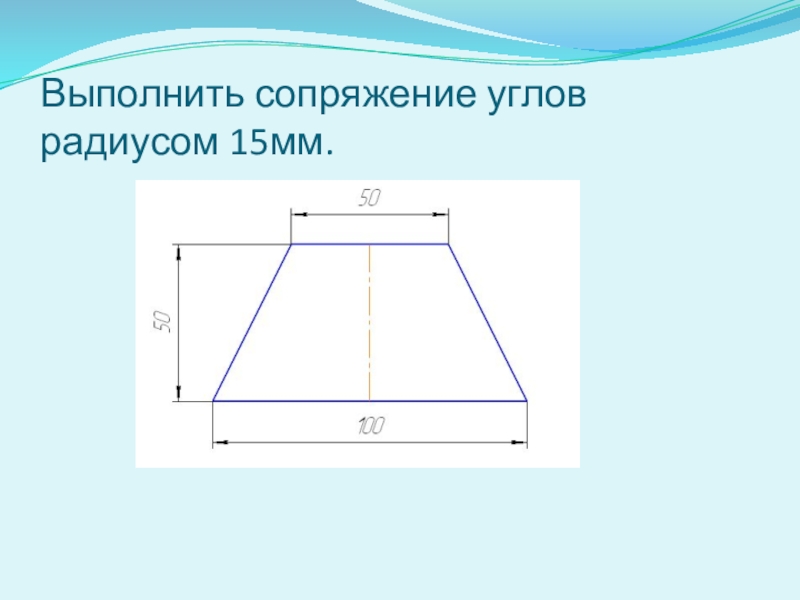

- 17. Выполнить сопряжение углов радиусом 15мм.
- 18. Домашнее задание. Назовите предметы быта, чертежи которых содержат сопряжение (приведите 4 – 5 примеров).
Слайд 1Тема урока:
«Сопряжение»
Элективный курс «Геометрическое черчение».
Презентация к уроку
Заместитель директора по

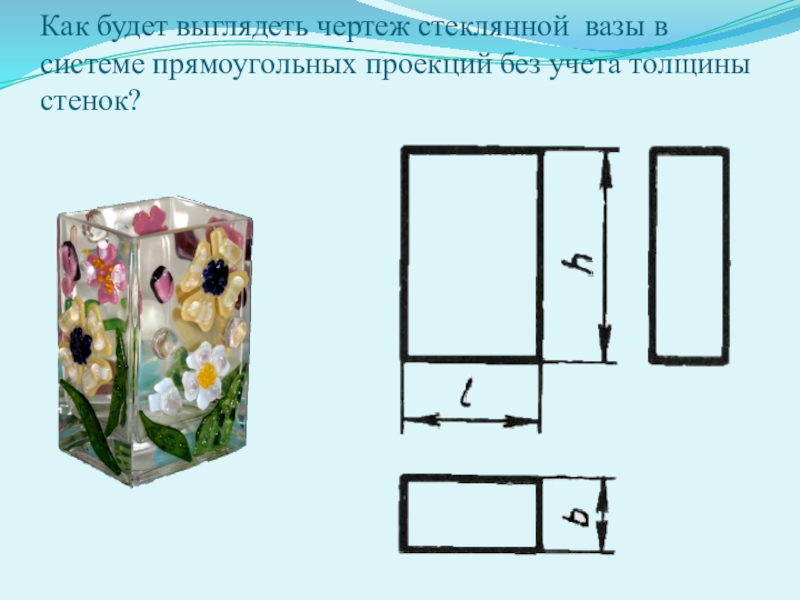

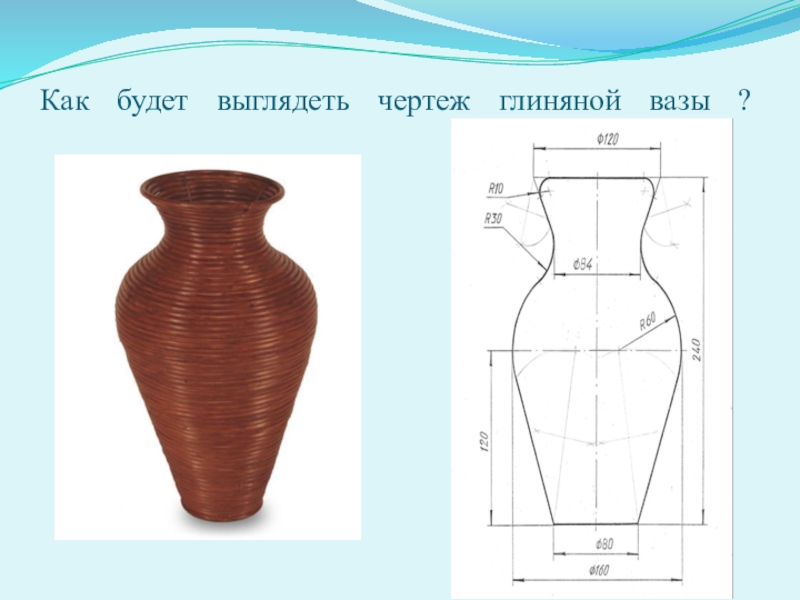

Слайд 3 Как будет выглядеть чертеж стеклянной вазы в системе прямоугольных проекций без
учета толщины стенок?
Слайд 5Сегодня на уроке:
познакомимся с новым понятием «сопряжение»;
рассмотрим, как строятся сопряжения,
научимся
его строить;
сформулируем правила и алгоритмы для построения;
повторим основные понятия, которые необходимо знать при выполнении чертежей.
сформулируем правила и алгоритмы для построения;
повторим основные понятия, которые необходимо знать при выполнении чертежей.
Слайд 6 Самостоятельная работа 1.Дать определения следующим понятиям: длина, ширина, высота, диаметр геометрических фигур 2.Как
называются размеры определяющие взаимное положение
3.Как называются размеры определяющие предельные величины внешних и внутренних очертаний изделий
4. Правила нанесения размеров
5. Правила нанесения размерных и выносных линий
Слайд 7Сопряжение –
Центр сопряжения – центр окружности, из которой проводят дуги
(О, О1).
Радиус сопряжения (R, R1).
Точка сопряжения – точка, в которой одна линия переходит в другую (m, n).
Радиус сопряжения (R, R1).
Точка сопряжения – точка, в которой одна линия переходит в другую (m, n).
плавный переход от одной линии к другой

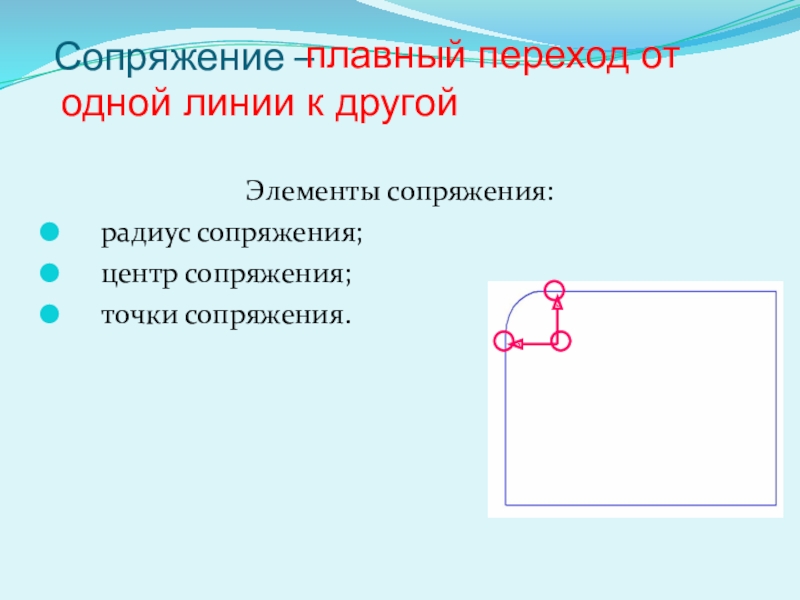

Слайд 8Сопряжение –
Элементы сопряжения:
радиус сопряжения;
центр сопряжения;
точки сопряжения.
плавный переход от одной линии к другой
Слайд 10Алгоритм построения сопряжений:
Построить прямой угол.
Задать радиус
Из произвольных точек
на перпендикулярных прямых отложить длину заданного радиуса.
Слайд 11Алгоритм построения сопряжений:
Через полученные точки провести прямые параллельные заданным. В
точке пересечения этих прямых находится центр сопряжения О.

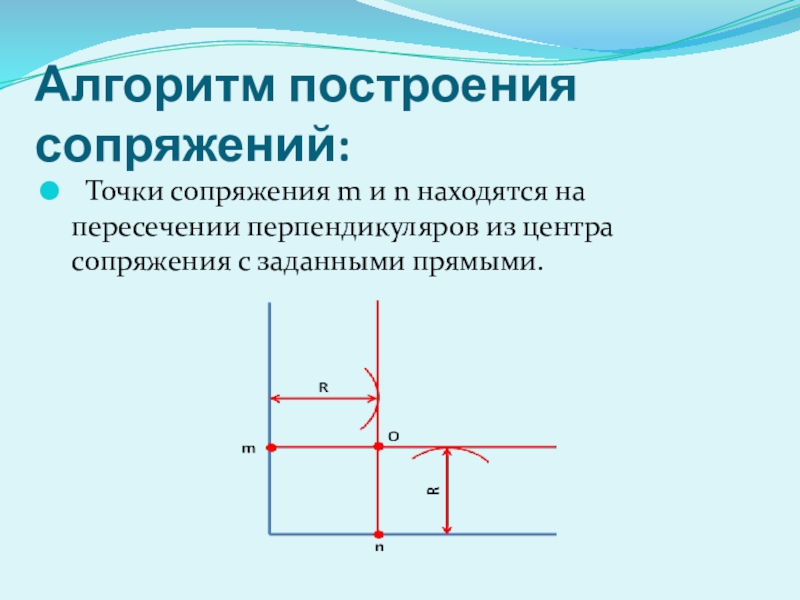

Слайд 12Алгоритм построения сопряжений:
Точки сопряжения m и n находятся на
пересечении перпендикуляров из центра сопряжения с заданными прямыми.

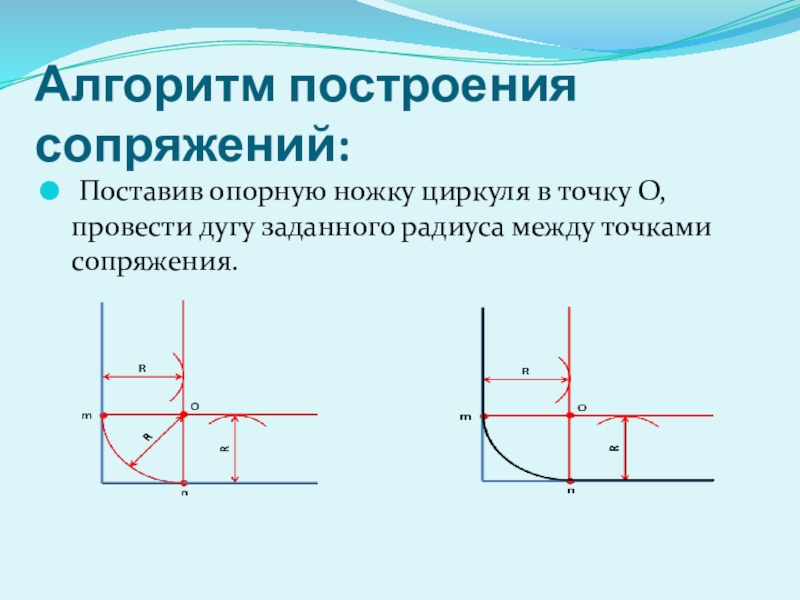

Слайд 13Алгоритм построения сопряжений:
Поставив опорную ножку циркуля в точку О,
провести дугу заданного радиуса между точками сопряжения.

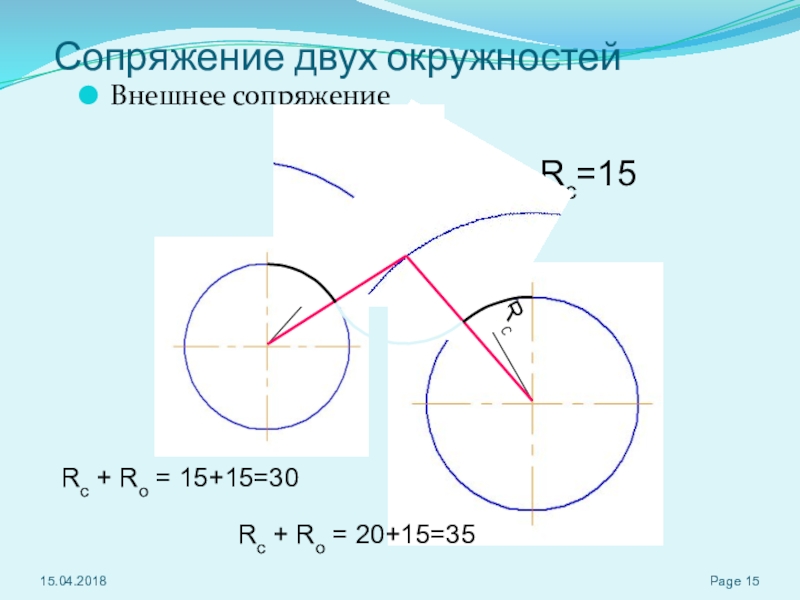

Слайд 15Page
Сопряжение двух окружностей
Внешнее сопряжение
Rс=15
Rо + Rс
Rо + Rс
Rс + Rо
= 15+15=30
Rс + Rо = 20+15=35

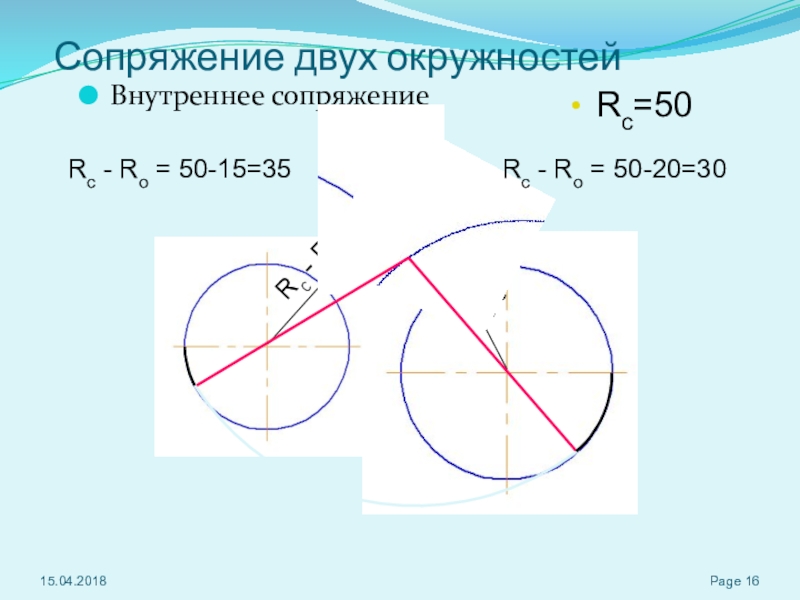

Слайд 16Page
Сопряжение двух окружностей
Внутреннее сопряжение
Rс=50
Rс - Rо
Rс - Rо
Rс - Rо
= 50-15=35
Rс - Rо = 50-20=30

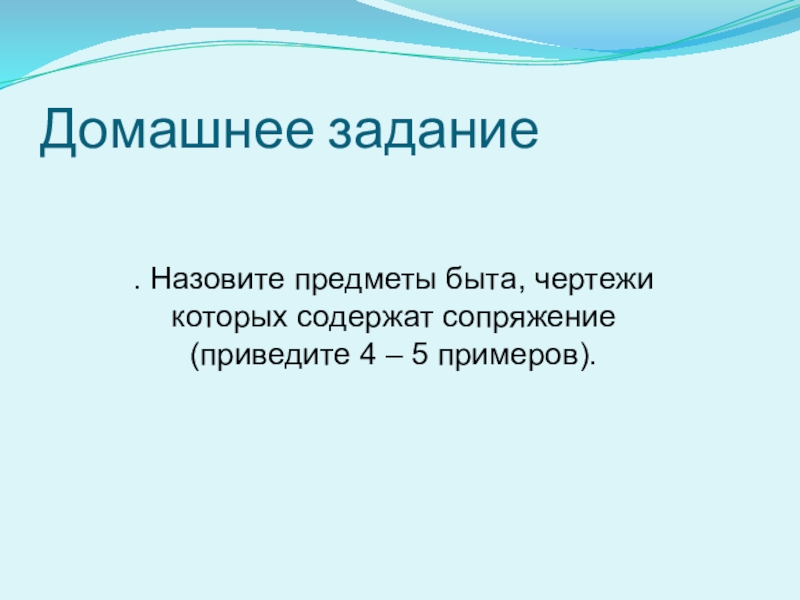

Слайд 18Домашнее задание
. Назовите предметы быта, чертежи которых содержат сопряжение (приведите 4
– 5 примеров).
