Слайд 1УРОК НА ТЕМУ
«СОЕДИНЕНИЕ БРУСКОВ»
Учитель технологии МКОУ СОШ № 5 Дорофеев
С. Н.

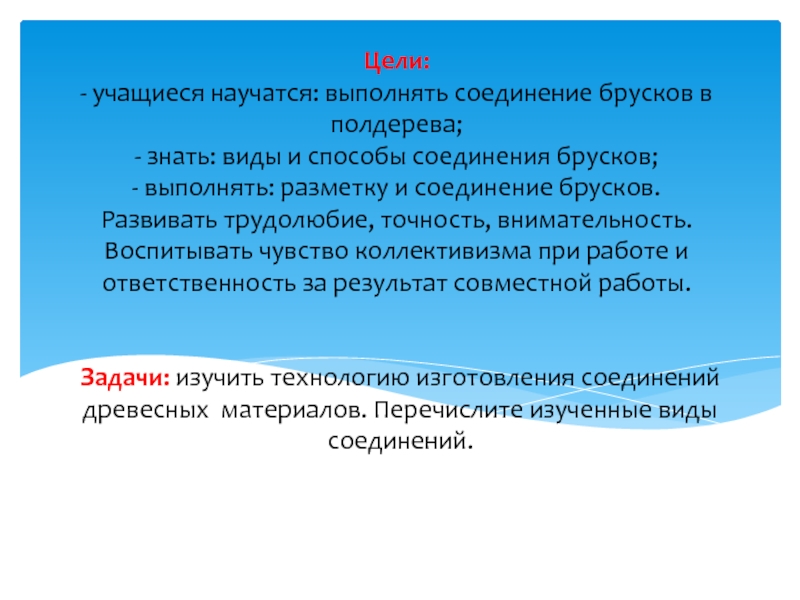

Слайд 2Задачи: изучить технологию изготовления соединений древесных материалов. Перечислите изученные виды соединений.
Цели:
- учащиеся научатся: выполнять соединение брусков в полдерева;
- знать: виды и способы соединения брусков;
- выполнять: разметку и соединение брусков.
Развивать трудолюбие, точность, внимательность.
Воспитывать чувство коллективизма при работе и ответственность за результат совместной работы.

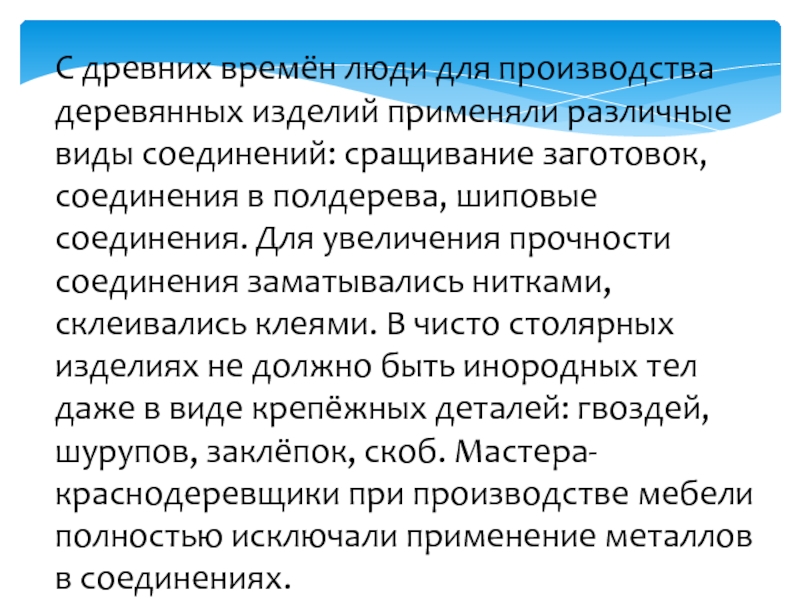

Слайд 3С древних времён люди для производства деревянных изделий применяли различные виды
соединений: сращивание заготовок, соединения в полдерева, шиповые соединения. Для увеличения прочности соединения заматывались нитками, склеивались клеями. В чисто столярных изделиях не должно быть инородных тел даже в виде крепёжных деталей: гвоздей, шурупов, заклёпок, скоб. Мастера-краснодеревщики при производстве мебели полностью исключали применение металлов в соединениях.
Слайд 4

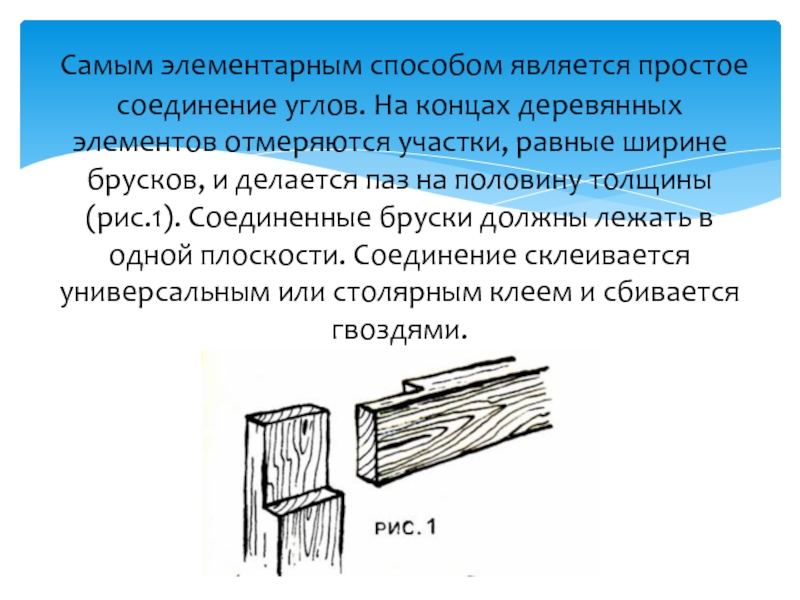

Самым элементарным способом является простое соединение углов. На концах деревянных
элементов отмеряются участки, равные ширине брусков, и делается паз на половину толщины (рис.1). Соединенные бруски должны лежать в одной плоскости. Соединение склеивается универсальным или столярным клеем и сбивается гвоздями.
Слайд 5Также простейшим способом углового соединения является приторцовка на ус. Тщательная подгонка
соединяемых плоскостей, хорошая склейка, обязательное применение вспомогательных креплений — деревянных накладок, металлических угольников, сколачивание шпильками, свинчивание шурупами — делает этот способ вполне надежным.
Приторцовка на ус может быть значительно усилена применением различных вставных шипов: плоских глухих, круглых глухих, плоских сквозных. По прочности такие соединения не уступают вязке на цельных шипах.
Слайд 6
Угловая вязка брусков: а — приторцовкой на ус; б — с
помощью накладок; в — на деревянных шпильках; г—на шурупах; д—на круглых вставных шипах; е — плоским вставным шипом; ж — плоским глухим шипом
Слайд 7 Более сложный способ, но дающий более прочное соединение — это
укрепление углов так называемым единичным шпунтом (рис. 2). Столярная обработка концов брусков основана на выборке пилой и долотом паза в одном бруске и шпунта — в другом. После соединения концов брусков под прямым углом, получится крепкий угол. Проверив, подходят ли обе детали друг к другу, склеивают их, как и в предыдущем случае. Соединение не нужно сбивать гвоздями.

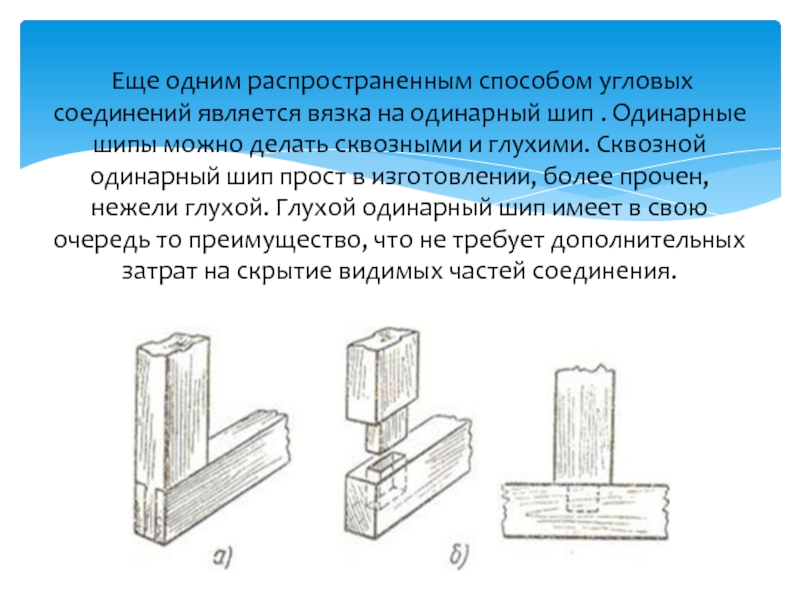

Слайд 8 Еще одним распространенным способом угловых соединений является вязка на одинарный
шип . Одинарные шипы можно делать сквозными и глухими. Сквозной одинарный шип прост в изготовлении, более прочен, нежели глухой. Глухой одинарный шип имеет в свою очередь то преимущество, что не требует дополнительных затрат на скрытие видимых частей соединения.

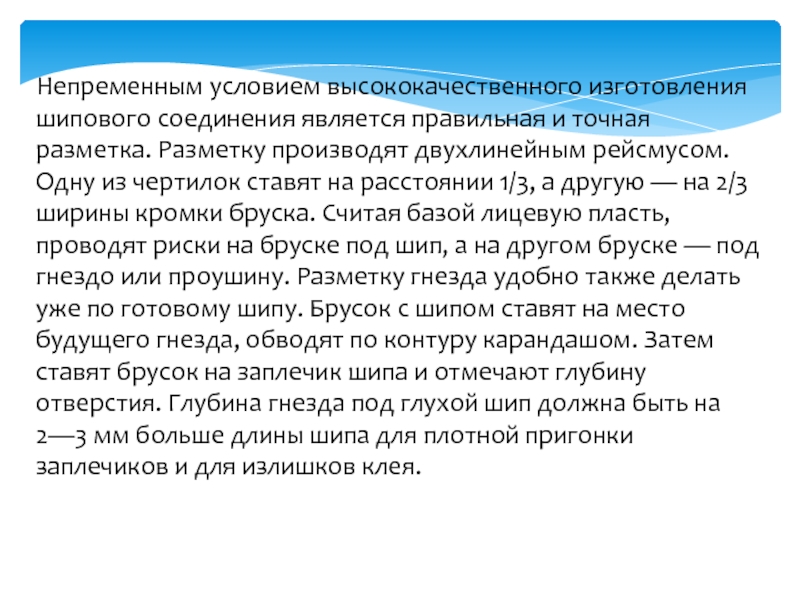

Слайд 9Непременным условием высококачественного изготовления шипового соединения является правильная и точная разметка.
Разметку производят двухлинейным рейсмусом. Одну из чертилок ставят на расстоянии 1/3, а другую — на 2/3 ширины кромки бруска. Считая базой лицевую пласть, проводят риски на бруске под шип, а на другом бруске — под гнездо или проушину. Разметку гнезда удобно также делать уже по готовому шипу. Брусок с шипом ставят на место будущего гнезда, обводят по контуру карандашом. Затем ставят брусок на заплечик шипа и отмечают глубину отверстия. Глубина гнезда под глухой шип должна быть на 2—3 мм больше длины шипа для плотной пригонки заплечиков и для излишков клея.

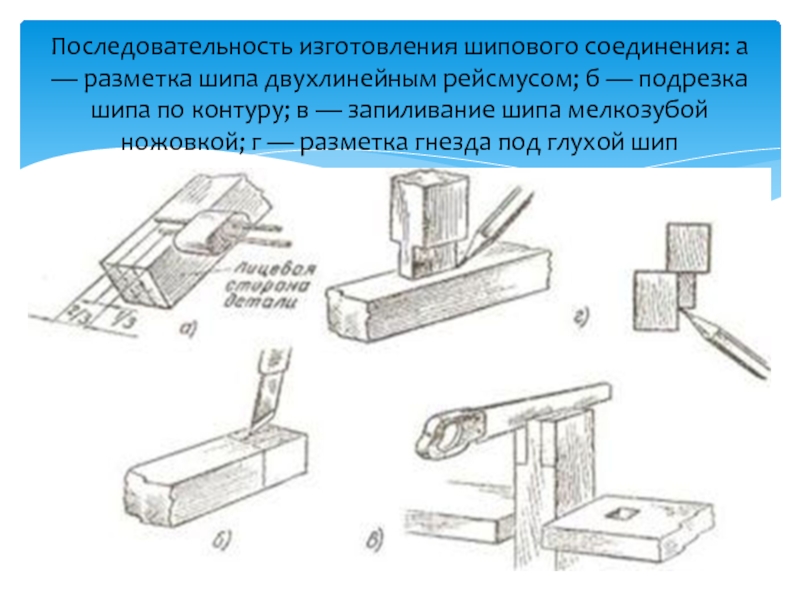

Слайд 10Последовательность изготовления шипового соединения: а — разметка шипа двухлинейным рейсмусом; б
— подрезка шипа по контуру; в — запиливание шипа мелкозубой ножовкой; г — разметка гнезда под глухой шип
Слайд 11Режут шип мелкозубой пилой так, чтобы рез проходил около самой риски
в сторону увеличения размера шипа. Брусок при пилении нужно хорошо укрепить в тисках. Во время выдалбливания следует следить, чтобы риски остались нетронутыми. После выдалбливания стенки гнезда зачищают стамеской или ножом.
Слайд 12При сборке шипового соединения нельзя ударять киянкой или молотком непосредственно по
детали, так как возможны отколы и вмятины. Для этого используют вспомогательный брусок, который кладут на заплечик шипа и легкими ударами по нему загоняют шип в гнездо (рис. а). Если шип в результате неточной разметки не имеет плотного прилегания заплечиков, то, не разбирая полностью соединения, можно сделать подрезку, или, как иногда говорят, поднутровку (рис. б).
Слайд 13Если вы соединяете толстые бруски, то нужно выбрать больше пазов и
шпунтов на концах досок (рис. 3).
Иной способ соединения углов (диагональный) показан на рис. 4.

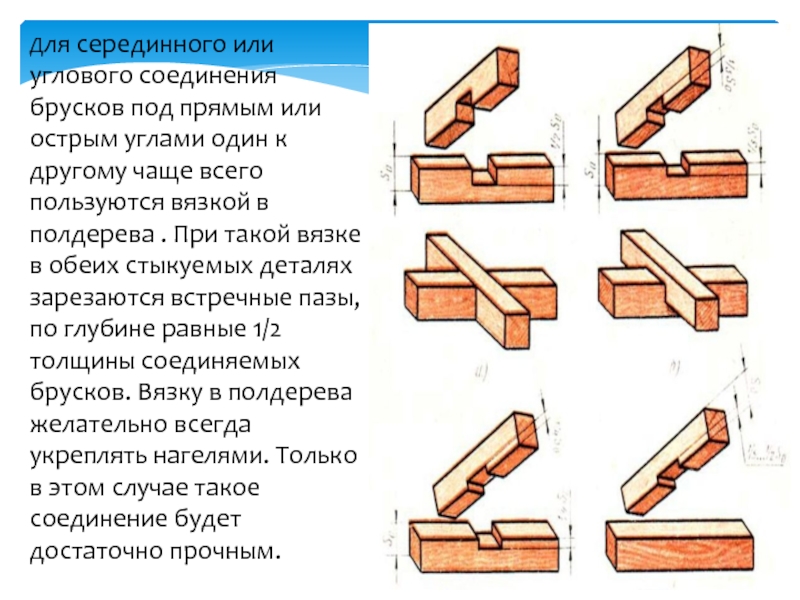

Слайд 14Для серединного или углового соединения брусков под прямым или острым углами
один к другому чаще всего пользуются вязкой в полдерева . При такой вязке в обеих стыкуемых деталях зарезаются встречные пазы, по глубине равные 1/2 толщины соединяемых брусков. Вязку в полдерева желательно всегда укреплять нагелями. Только в этом случае такое соединение будет достаточно прочным.
Слайд 15Размеры брусков: длина – 300 мм; ширина – 30 мм; высота
– 30 мм; глубина паза –15 мм (“вполдерева”).
Вначале устанавливается размер от края заготовки 30 мм, это будет “остаток”, а затем прибавляется к этому размеру ширина паза – тоже 30 мм и выполняем разметку.

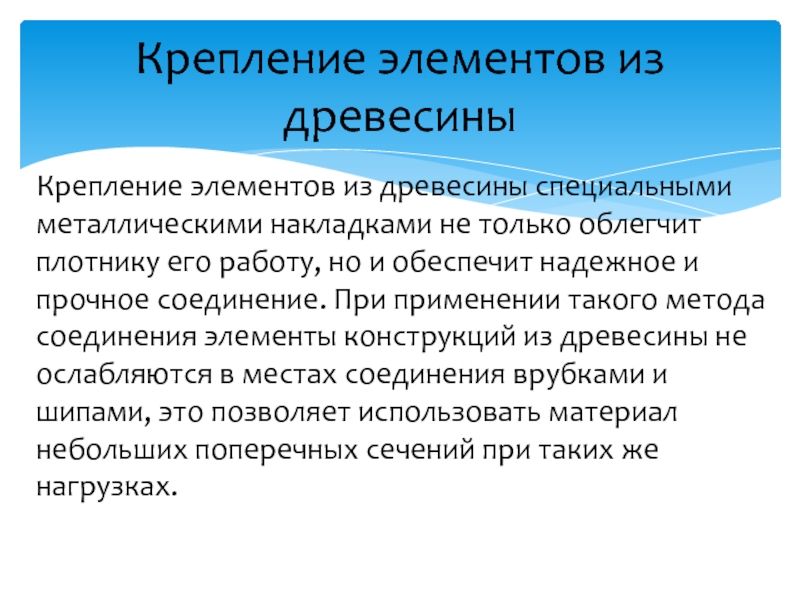

Слайд 16Крепление элементов из древесины
Крепление элементов из древесины специальными металлическими накладками не
только облегчит плотнику его работу, но и обеспечит надежное и прочное соединение. При применении такого метода соединения элементы конструкций из древесины не ослабляются в местах соединения врубками и шипами, это позволяет использовать материал небольших поперечных сечений при таких же нагрузках.

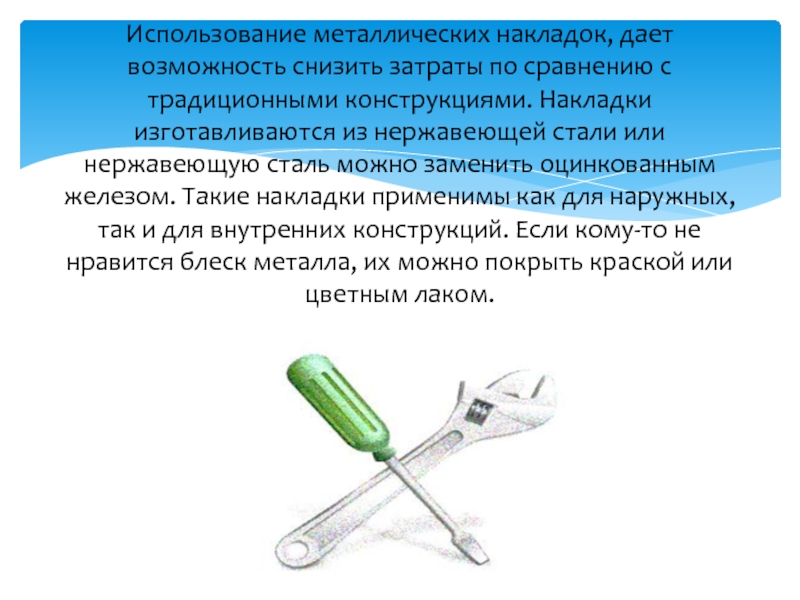

Слайд 17Использование металлических накладок, дает возможность снизить затраты по сравнению с традиционными
конструкциями. Накладки изготавливаются из нержавеющей стали или нержавеющую сталь можно заменить оцинкованным железом. Такие накладки применимы как для наружных, так и для внутренних конструкций. Если кому-то не нравится блеск металла, их можно покрыть краской или цветным лаком.
Слайд 181. Надежно закреплять заготовки в зажимах верстака, тисках или струбцинах.
2. Быть осторожным при работе со стамеской.
3. Запиливать бруски
плавно, без рывков.
ПРАВИЛА БЕЗОПАСНОСТИ

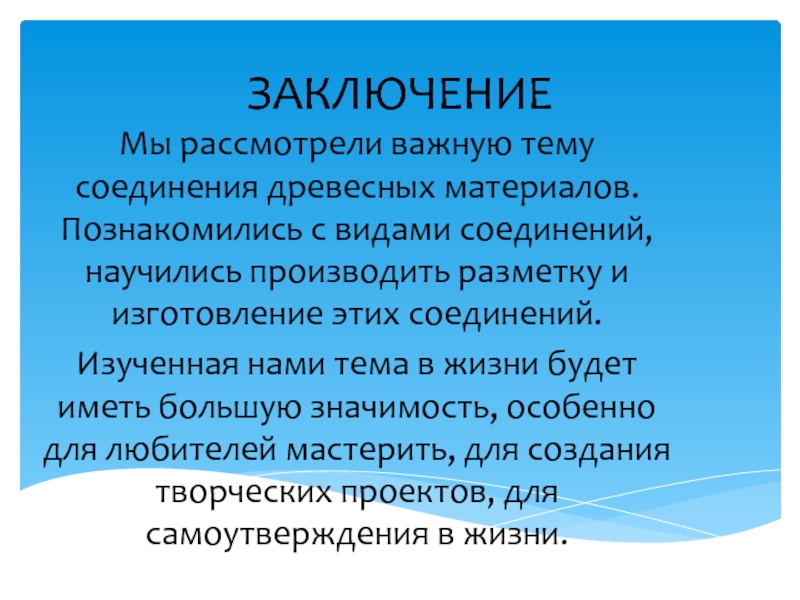

Слайд 19ЗАКЛЮЧЕНИЕ
Мы рассмотрели важную тему соединения древесных материалов. Познакомились с видами соединений,
научились производить разметку и изготовление этих соединений.
Изученная нами тема в жизни будет иметь большую значимость, особенно для любителей мастерить, для создания творческих проектов, для самоутверждения в жизни.
