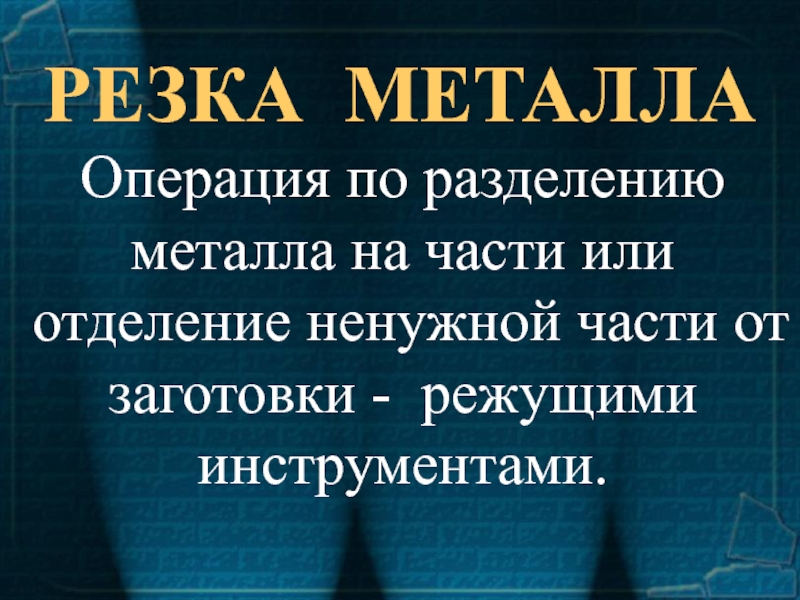

от заготовки - режущими инструментами.
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад к уроку слесарного дела Резка металла
Содержание
- 1. Презентация к уроку слесарного дела Резка металла
- 2. СПОСОБЫ РЕЗКИ:РУЧНОЙ СПОСОБ РЕЗКИ МЕТАЛЛА; МЕХАНИЗИРОВАННЫЙ;
- 3. ИНСТРУМЕНТЫ:Ручные ножницы (правые и левые, толщина разрезаемого металла до 1 мм):С ПРЯМЫМИ ЛЕЗВИЯМИ; С КРИВОЛИНЕЙНЫМИ;
- 4. Силовые малогабаритные ножницы (толщина разрезаемого металла до 2,0 мм)Стуловые ножницы (толщина разрезаемого металла до 2,0 мм)
- 5. Рычажные ручные(толщина разрезаемого металла до 4 мм,
- 6. РЕЗАНИЕ НОЖОВКОЙРучная ножовка применяется для разрезания толстых листов полосового, круглого и профильного металла.

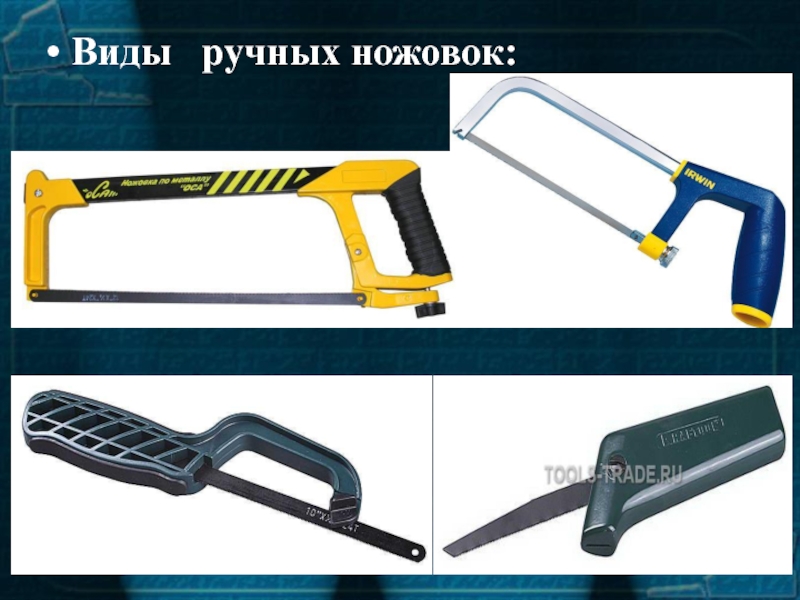

- 7. Виды ручных ножовок:

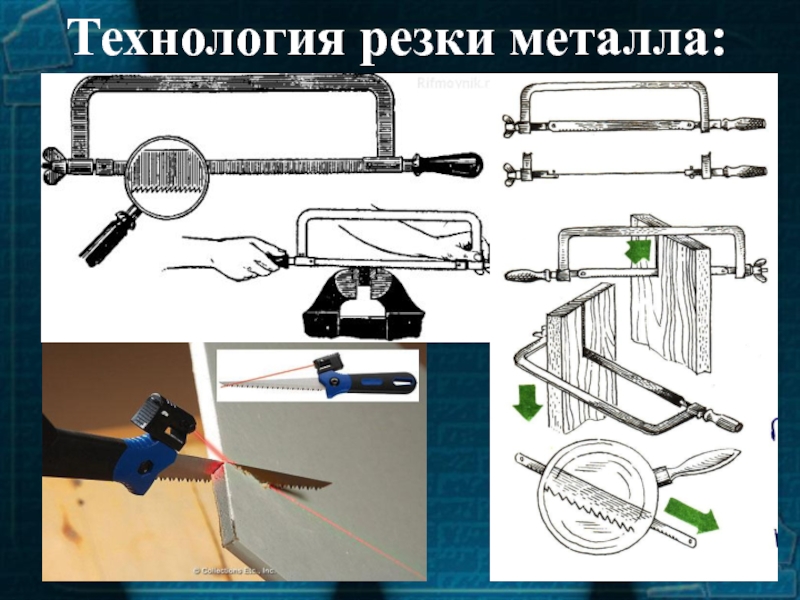

- 8. Технология резки металла:
- 9. Правила резки:Ножовочное полотно вставляют в рамку зубьями
- 10. Круглый и профильный металл режут с постоянным
- 11. Механизированные ножовки:
- 12. ТЕХНИКА БЕЗОПАСНОСТИОберегать руки от ранения о режущие

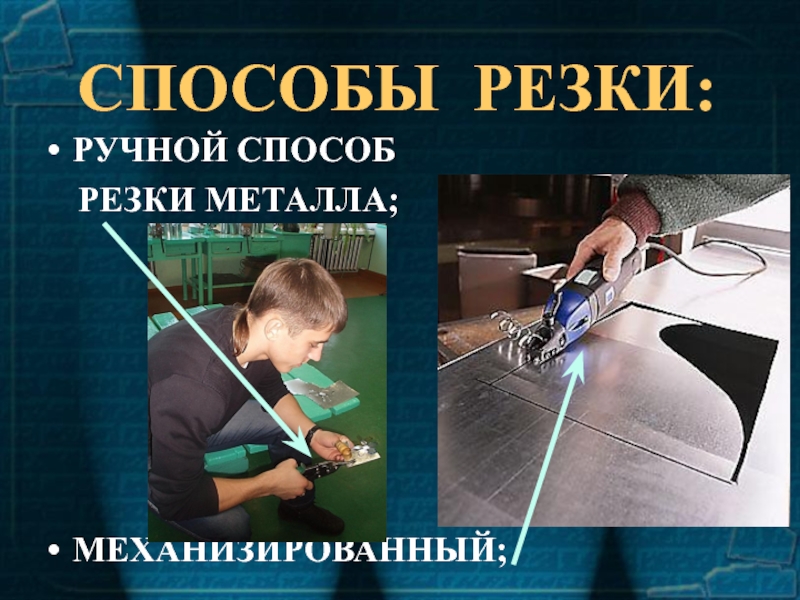

СПОСОБЫ РЕЗКИ:РУЧНОЙ СПОСОБ РЕЗКИ МЕТАЛЛА; МЕХАНИЗИРОВАННЫЙ;

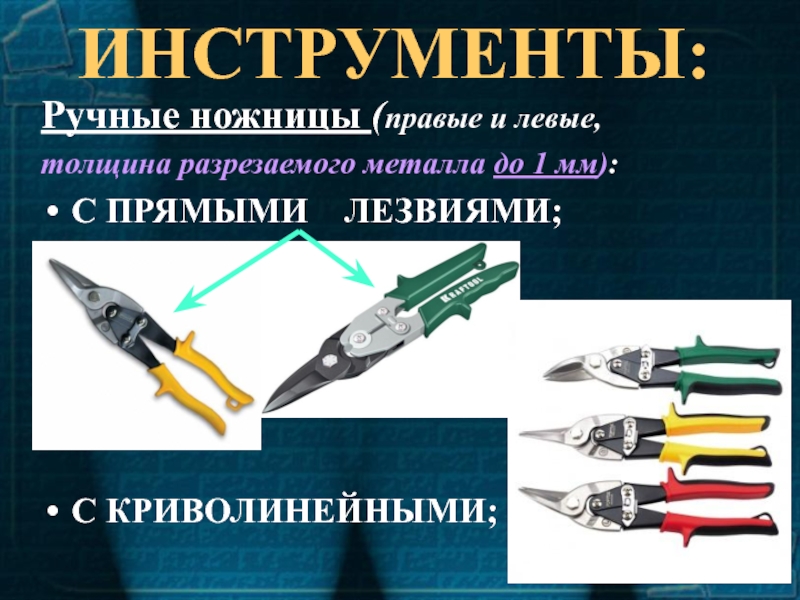

Слайд 3ИНСТРУМЕНТЫ:
Ручные ножницы (правые и левые,
толщина разрезаемого металла до 1 мм):
С
ПРЯМЫМИ ЛЕЗВИЯМИ;
С КРИВОЛИНЕЙНЫМИ;
С КРИВОЛИНЕЙНЫМИ;

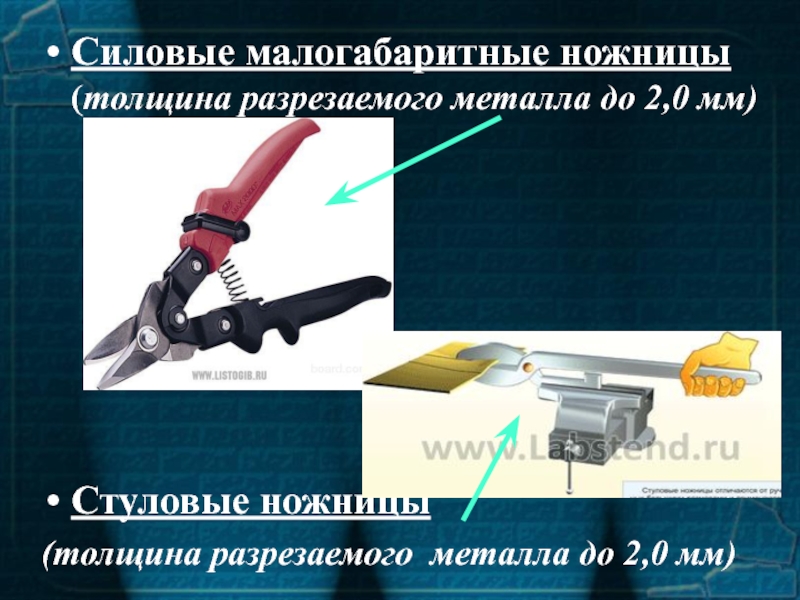

Слайд 4Силовые малогабаритные ножницы (толщина разрезаемого металла до 2,0 мм)
Стуловые ножницы
(толщина
разрезаемого металла до 2,0 мм)

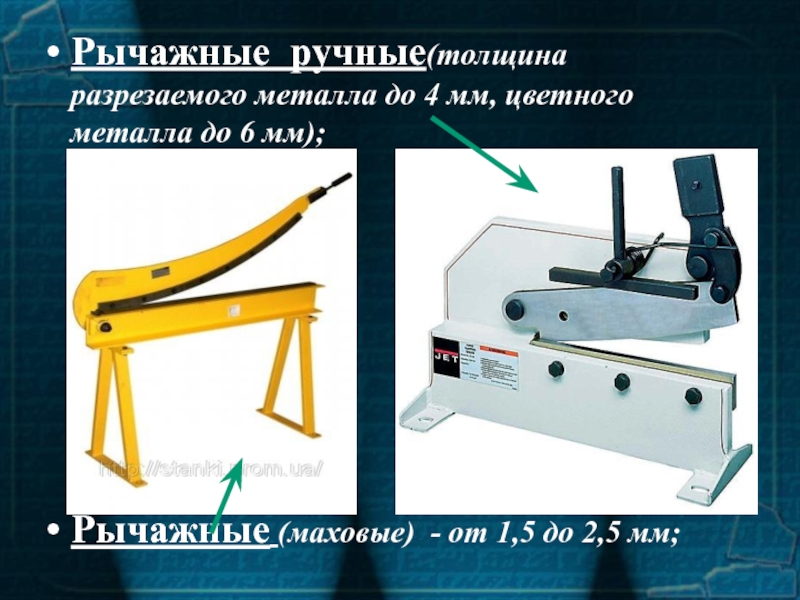

Слайд 5Рычажные ручные(толщина разрезаемого металла до 4 мм, цветного металла до 6
мм);
Рычажные (маховые) - от 1,5 до 2,5 мм;
Рычажные (маховые) - от 1,5 до 2,5 мм;
Слайд 6РЕЗАНИЕ НОЖОВКОЙ
Ручная ножовка применяется для разрезания толстых листов полосового, круглого и
профильного металла.

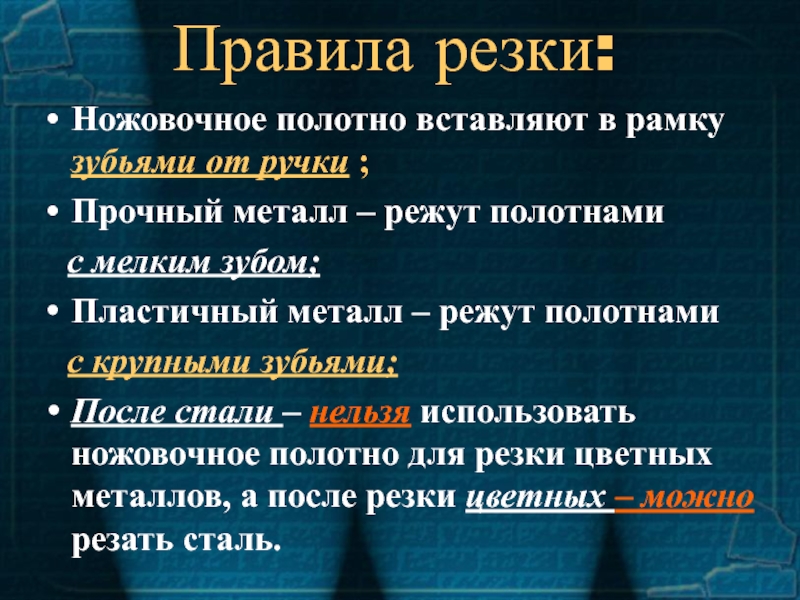

Слайд 9Правила резки:
Ножовочное полотно вставляют в рамку зубьями от ручки ;
Прочный металл
– режут полотнами
с мелким зубом;
Пластичный металл – режут полотнами
с крупными зубьями;
После стали – нельзя использовать ножовочное полотно для резки цветных металлов, а после резки цветных – можно резать сталь.
с мелким зубом;
Пластичный металл – режут полотнами
с крупными зубьями;
После стали – нельзя использовать ножовочное полотно для резки цветных металлов, а после резки цветных – можно резать сталь.
Слайд 10Круглый и профильный металл режут с постоянным –переворотом;
Тонкий металл – можно
разрезать ножовкой по металлу, предварительно зажав лист между двумя деревянными брусками;
Слайд 12ТЕХНИКА БЕЗОПАСНОСТИ
Оберегать руки от ранения о режущие кромки металла и о
зубья ножовки;
Следить за положением пальцев во время резки;
Не сдувать опилки и не удалять металлические отходы руками – использовать для этого щётки – смётки;
Работать в рукавицах;
Следить за положением пальцев во время резки;
Не сдувать опилки и не удалять металлические отходы руками – использовать для этого щётки – смётки;
Работать в рукавицах;
