Презентация, доклад к уроку Система охлаждения

путем принудительного отвода теплоты от нагретых деталей.

первому техническому обслуживанию (ТО-1)
Выполнение работ по второму техническому обслуживанию (ТО-2).
Выполнение работ по сезонному обслуживанию (СО)

двигателя;
выполнять диагностические работы;
выполнять работы по ежедневному обслуживанию автомобиля (ЕО);
выполнять работы по первому техническому обслуживанию автомобиля (ТО-1);
выполнять работы по второму техническому обслуживанию автомобиля (ТО-2);
выполнять работы по сезонному обслуживанию автомобиля (СО);
осуществлять контроль качества выполненных работ

После изучения данной темы вы будете:

безопасности труда при выполнении технического обслуживания системы двигателя;
порядок выполнения технического обслуживания системы охлаждения двигателя.

После изучения данной темы вы будете:

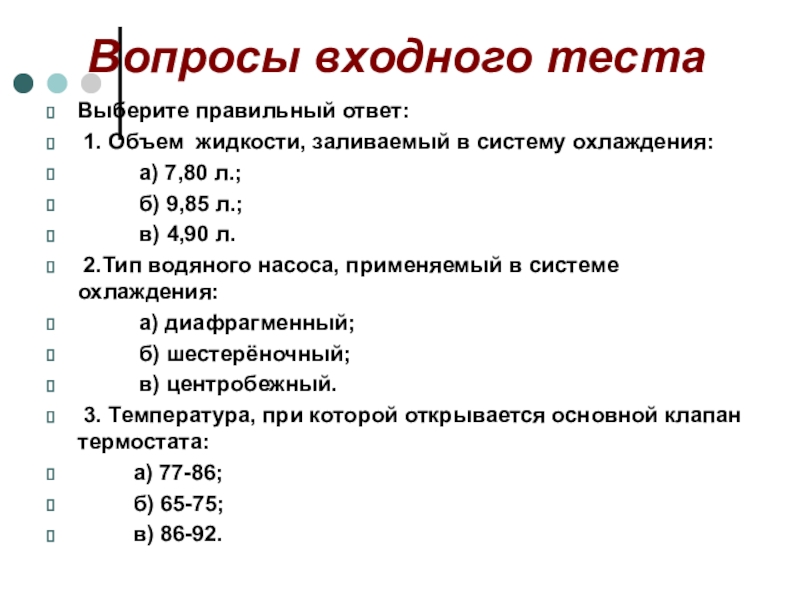

охлаждения:
а) 7,80 л.;
б) 9,85 л.;
в) 4,90 л.
2.Тип водяного насоса, применяемый в системе охлаждения:
а) диафрагменный;
б) шестерёночный;
в) центробежный.
3. Температура, при которой открывается основной клапан термостата:
а) 77-86;
б) 65-75;
в) 86-92.

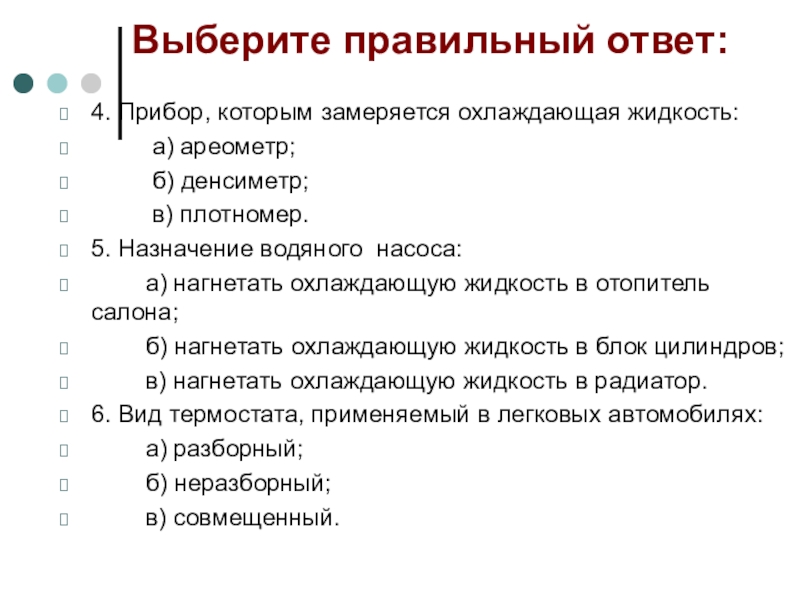

а) ареометр;
б) денсиметр;
в) плотномер.
5. Назначение водяного насоса:
а) нагнетать охлаждающую жидкость в отопитель салона;
б) нагнетать охлаждающую жидкость в блок цилиндров;
в) нагнетать охлаждающую жидкость в радиатор.
6. Вид термостата, применяемый в легковых автомобилях:
а) разборный;
б) неразборный;
в) совмещенный.

вала.
а) да; б) нет.
8. Пробка заливной горловины радиатора имеет только впускной клапан.
а) да; б) нет
9. Верно ли утверждение вентилятор системы охлаждения на переднеприводном автомобиле: установлен в кронштейне на радиаторе.
а) да; б) нет.
10. Термостат служит для перепускания жидкости по малому и большому кругу.
а) да; б) нет.

4-Б.В; 5-Б;

6-Б; 7-А; 8-Б; 9-А; 10-А.

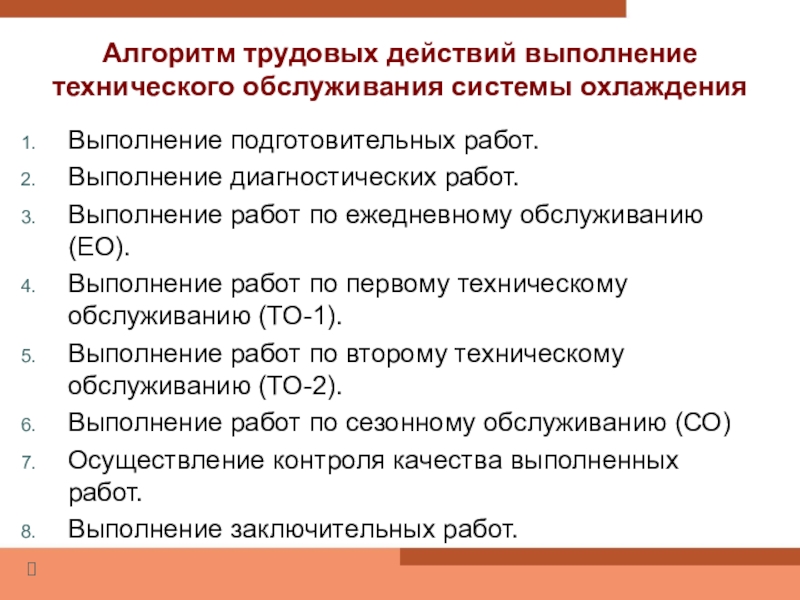

работ.
Выполнение работ по ежедневному обслуживанию (ЕО).
Выполнение работ по первому техническому обслуживанию (ТО-1).
Выполнение работ по второму техническому обслуживанию (ТО-2).
Выполнение работ по сезонному обслуживанию (СО)
Осуществление контроля качества выполненных работ.
Выполнение заключительных работ.


средства защиты в соответствие с требованиями охраны труда:
специальную одежду, которая соответствует требованиям по ТБ (спецодежда застегнута, все свисающие концы заправлены);
перчатки;
головной убор;
ботинки.

денсиметр.
накидные ключи № 8, 10, 13;
утильную емкость;
охлаждающую жидкость;
промывочную жидкость

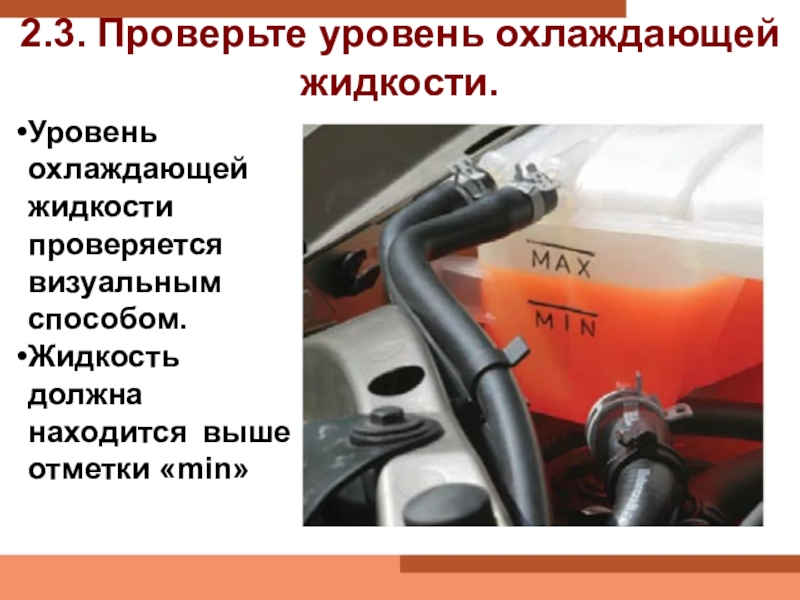

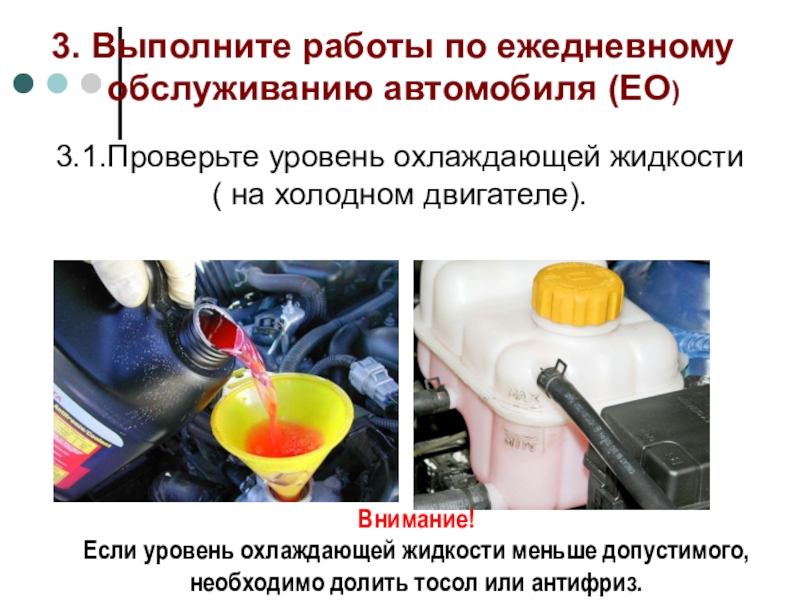

находится выше отметки «min»

ежедневному обслуживанию автомобиля (ЕО)

Внимание!
Если уровень охлаждающей жидкости меньше допустимого, необходимо долить тосол или антифриз.

патрубков.

раствор 2,5 % ингибированной соляной кислоты и 97, 5 % воды.

4.1. Выполните уборочно-моечные работы:
тщательно промойте двигатель;
удалите грязь и масляные пятна с поверхности.
4.2. Промойте радиатор сильной струей, направив ее из подкапотного пространства через радиатор наружу.
4.3. Продуйте радиатор с помощью компрессора сжатым воздухом.

затяжку хомутов, используя отвертку с гибким стержнем.

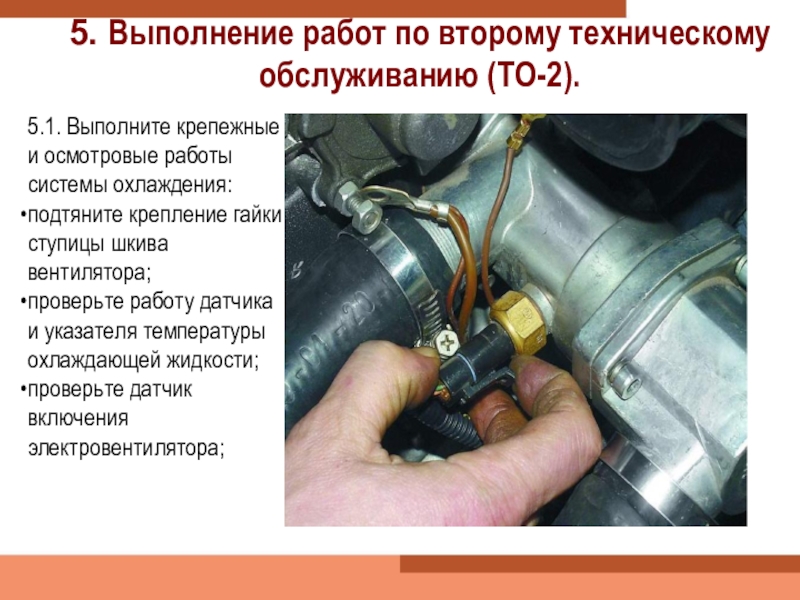

осмотровые работы системы охлаждения:
подтяните крепление гайки ступицы шкива вентилятора;
проверьте работу датчика и указателя температуры охлаждающей жидкости;
проверьте датчик включения электровентилятора;

Наличие ядовитых токсичных веществ в антифризе и тосоле вызывает отравление в организме.

жидкости;
-подставьте утильную емкость под двигатель;
-открутите пробку на радиаторе;
-открутите пробку на блоке цилиндров;
-слейте охлаждающую жидкость в утильную емкость.

5.3. Произведите замену охлаждающей жидкости:

Внимание!!!
Чтобы не повредить радиатор осторожно придерживайте штуцер на радиаторе другим ключом

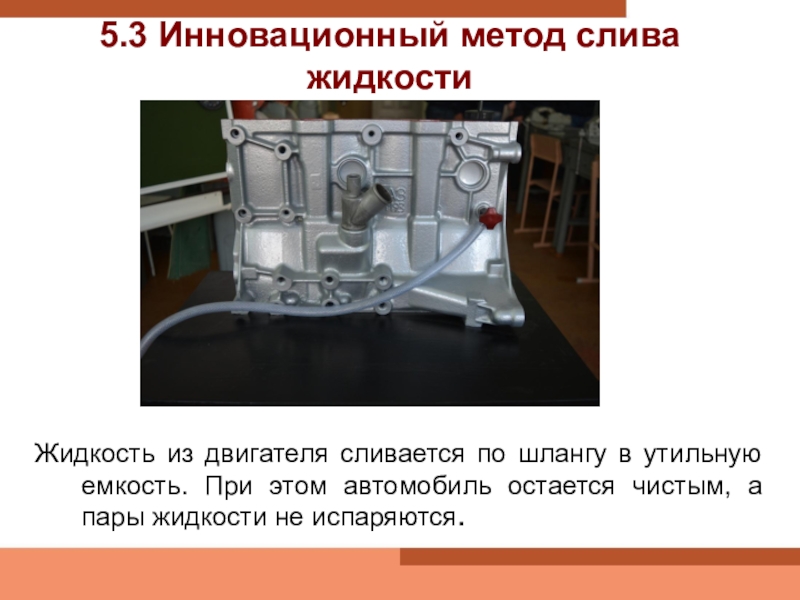

в утильную емкость. При этом автомобиль остается чистым, а пары жидкости не испаряются.

цилиндров в обратной циркуляции жидкости;
снимите термостат для удаления шлама;
выполните промывку рубашки охлаждения двигателя;
выполните промывку радиатора (в обратном направлении циркуляции охлаждающей жидкости).

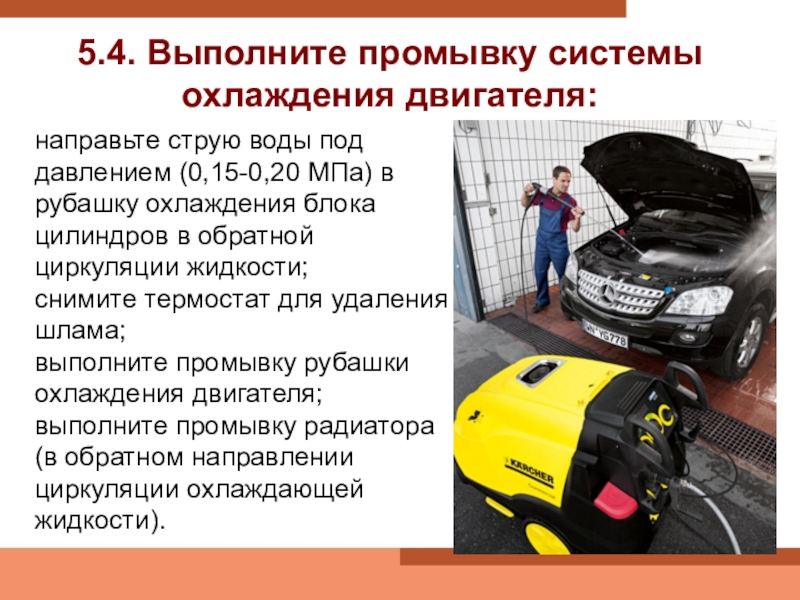

5.4. Выполните промывку системы охлаждения двигателя:

цилиндров;
установите снятые навесные узлы;
залейте охлаждающую жидкость;
подсоедините АКБ;
заведите автомобиль на 10-15 мин;
проверьте уровень жидкости;

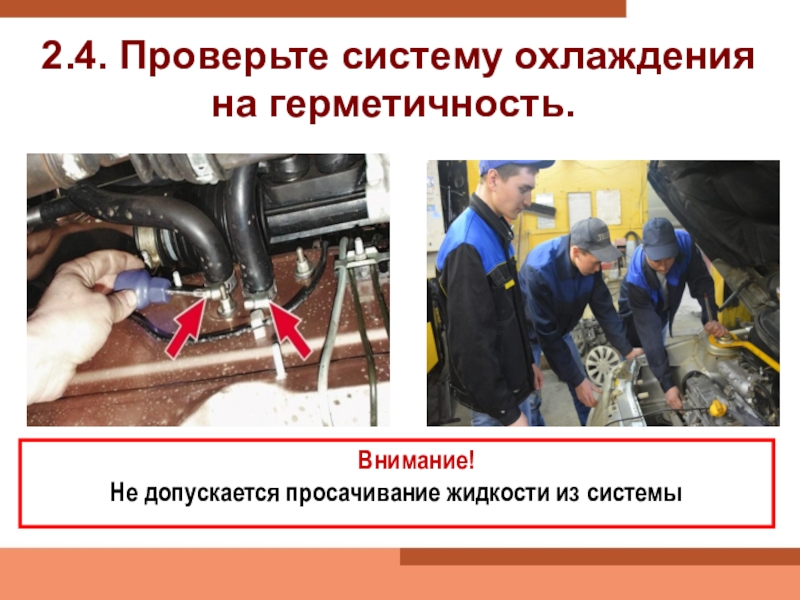

проверьте герметичность системы охлаждения.

Запрещается!!!
Использовать емкости из под охлаждающей жидкости в быту.

5.5. Подсоедините систему охлаждения к двигателю:

электрическим током.
Оставлять без присмотра включенный жарочный шкаф.
Ставить и вынимать противни с выпечкой из жарочного шкафа, не используя прихватки.
Неосторожно открывать жарочный шкаф во избежание ожогов лица и дыхательных путей раскаленным воздухом.

Опасно!

Уберите все приспособления и инструменты в специальное место для хранения;
Приведите рабочее место в порядок;
Снимите рукавицы и спецодежду.
Помойте руки;
Сдайте работу мастеру.


7. Выполните заключительные работы.

антифриза или тосола.
Перечислите виды работ при сезонном обслуживании системы охлаждения.
Укажите способ проверки уровня охлаждающей жидкости.
Назовите, через какой километраж выполняется замена охлаждающей жидкости.

охлаждения.
8.Перечислите последовательность работ по замене охлаждающей жидкости
9.Продолжите предложение: состояние патрубков проверяют на наличие……
10.Продолжите предложение накипь в системе охлаждения приводит…….

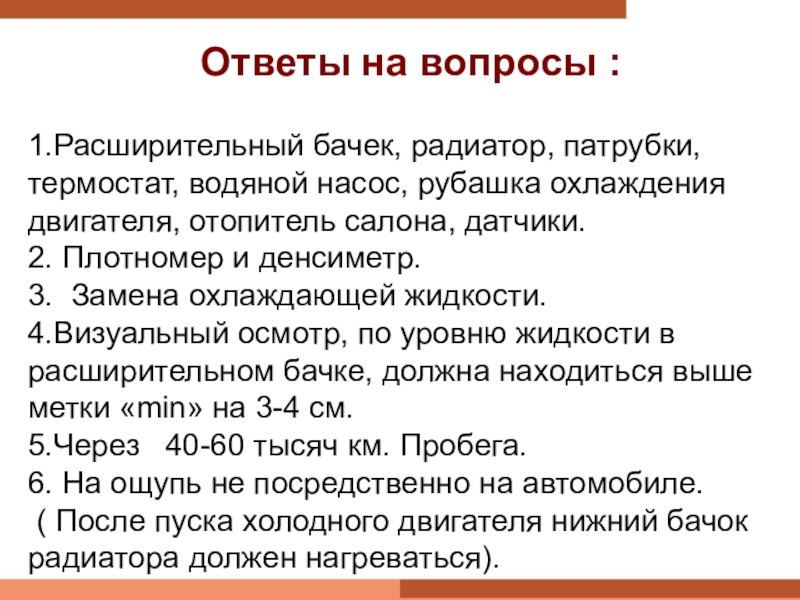

охлаждения двигателя, отопитель салона, датчики.
2. Плотномер и денсиметр.
3. Замена охлаждающей жидкости.
4.Визуальный осмотр, по уровню жидкости в расширительном бачке, должна находиться выше метки «min» на 3-4 см.
5.Через 40-60 тысяч км. Пробега.
6. На ощупь не посредственно на автомобиле.
( После пуска холодного двигателя нижний бачок радиатора должен нагреваться).

блока цилиндров в обратной циркуляции жидкости; снимите термостат для удаления шлама; выполните промывку рубашки охлаждения двигателя; выполните промывку радиатора (в обратном направлении циркуляции охлаждающей жидкости).
8. Поднимите капот; отсоедините аккумуляторную батарею; демонтируйте мешающие навесные узлы двигателя для слития охлаждающей жидкости; подставьте утильную емкость под двигатель; открутите пробку на радиаторе; открутите пробку на блоке цилиндров; слейте охлаждающую жидкость в утильную емкость.
9. На наличие вздутия, разбуханий , трещин.
10. К перегреву двигателя.

тема: «Техническое обслуживание системы питания».

технологию выполнения технического обслуживания системы питания».

На этом занятии вы сможете освоить
технологию технического обслуживания системы питания.

Спасибо за работу
