Методическая разработка занятия
учебной практики по профессии
«Сварщик (электросварочные и газосварочные работы)»
Тема программы: Дуговая наплавка валиков и сварка пластин покрытыми электродами в нижнем, наклонном, вертикальном и горизонтальном положении швов
Тема урока: Наплавка ниточных валиков в нижнем положении
Разработчик: Шаймухаметова М.А,
мастер производственного обучения
высшей квалификационной категории
ФилиалГАПОУ «Лениногорский политехнический колледж»
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад к уроку производственного обучения по теме :Наплавка ниточных валиков в нижнем положении
Содержание
- 1. Презентация к уроку производственного обучения по теме :Наплавка ниточных валиков в нижнем положении
- 2. Актуализация опорных знанийВопросы для повторения:1.Что называется сваркой?2.В
- 3. Изучение нового материала План изучения темы:1.Сущность наплавки2.Значение
- 4. Сущность наплавкиНаплавкой называется процесс нанесения с помощью сварки слоя металла на поверхность изделия
- 5. Значение наплавки и область применения Наплавку применяют

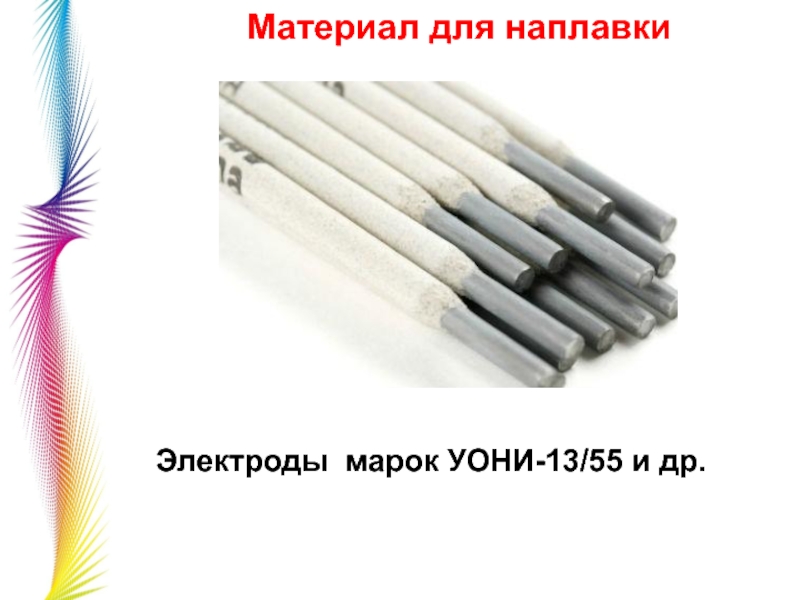

- 6. Материал для наплавкиЭлектроды марок УОНИ-13/55 и др.

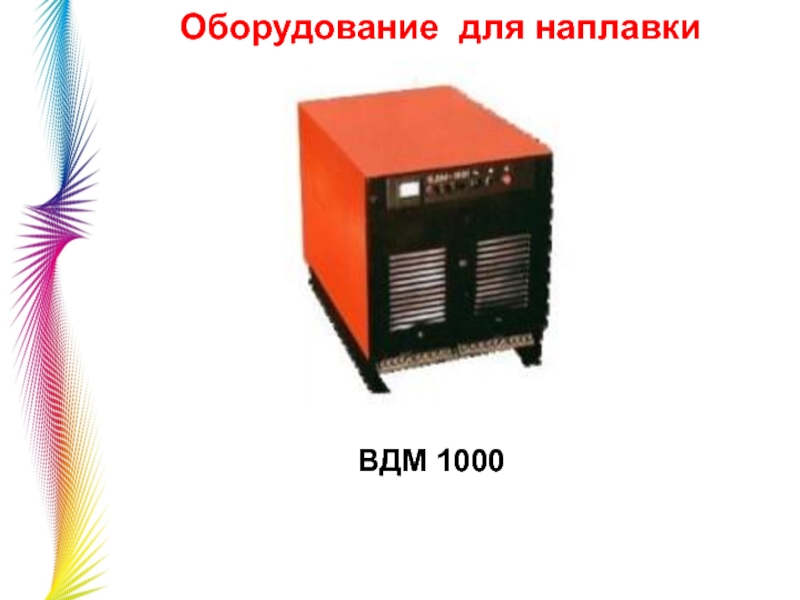

- 7. Оборудование для наплавкиВДМ 1000
- 8. ИНСТРУКЦИОННАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ТЕМУ: «НАПЛАВКА
- 9. 2.Зажечь сварочную дугу иподдерживать устойчивое ее горениедо
- 10. 3.Наплавить ниточный валик «слеванаправо», «справа налево»Инструменты, оборудование:
- 11. 4.Зачистить сварные валики,осуществить контроль внешнимосмотромИнструменты, оборудование: ВДМ

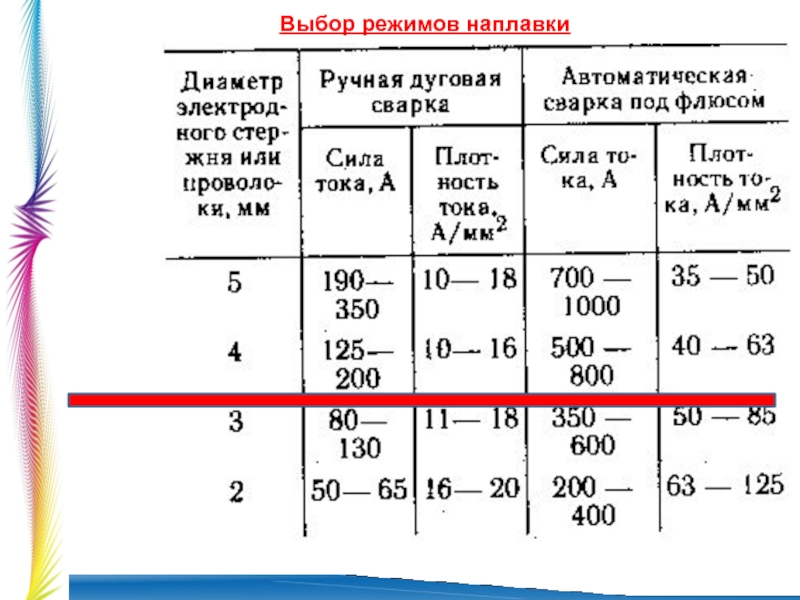

- 12. Выбор режимов наплавки
- 13. Дефекты, способы их устранения Виды брака при наплавке могут возникнуть из-за: -неровного шва -пор-шлаковых включении -трещин

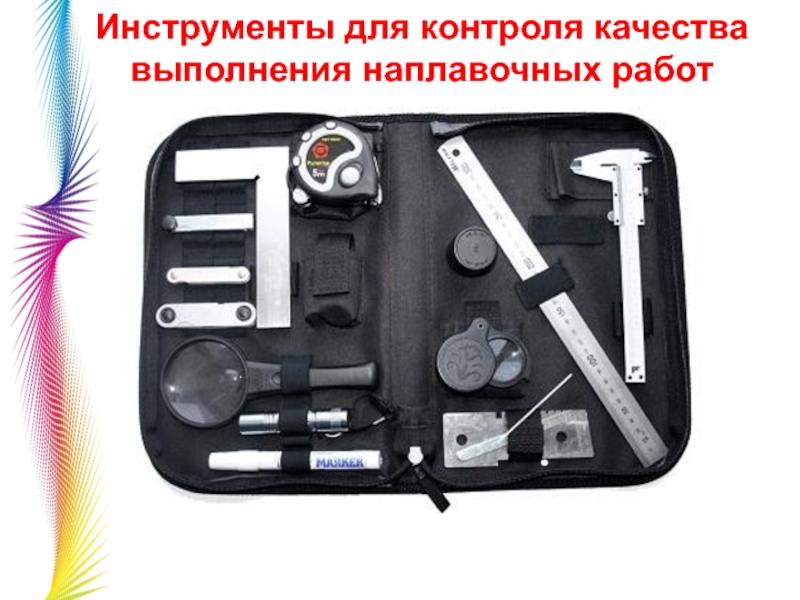

- 14. Инструменты для контроля качества выполнения наплавочных работ
- 15. Рефлексия а) Вы удовлетворены участием на этом
- 16. Домашнее задание Разработать инструкционно-технологическую карту на тему «Наплавка уширенных валиков на пластины в нижнем положении»
- 17. СПАСИБО ЗА ВНИМАНИЕ!
Актуализация опорных знанийВопросы для повторения:1.Что называется сваркой?2.В чем заключается сущность сварки?3.Что называется наплавкой?4.Область применения наплавки.5.Чем отличается наплавка от сварки?6.Значение наплавки?7.Источники питания дуги?
Слайд 1Министерство образования и науки Республики Татарстан
ФИЛИАЛ ГОСУДАРСТВЕННОГО АВТОНОМНОГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАТЕЛЬНОГО
УЧРЕЖДЕНИЯ «ЛЕНИНОГОРСКИЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ» В ГОРОДЕ АЗНАКАЕВО
Слайд 2Актуализация опорных знаний
Вопросы для повторения:
1.Что называется сваркой?
2.В чем заключается сущность сварки?
3.Что
называется наплавкой?
4.Область применения наплавки.
5.Чем отличается наплавка от сварки?
6.Значение наплавки?
7.Источники питания дуги?
4.Область применения наплавки.
5.Чем отличается наплавка от сварки?
6.Значение наплавки?
7.Источники питания дуги?

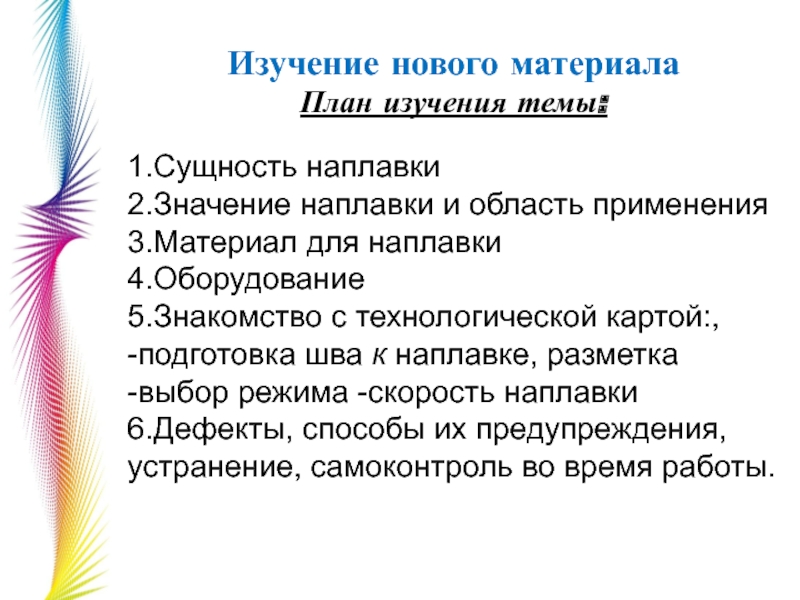

Слайд 3Изучение нового материала
План изучения темы:
1.Сущность наплавки
2.Значение наплавки и область применения
3.Материал
для наплавки
4.Оборудование
5.Знакомство с технологической картой:,
-подготовка шва к наплавке, разметка
-выбор режима -скорость наплавки
6.Дефекты, способы их предупреждения, устранение, самоконтроль во время работы.
4.Оборудование
5.Знакомство с технологической картой:,
-подготовка шва к наплавке, разметка
-выбор режима -скорость наплавки
6.Дефекты, способы их предупреждения, устранение, самоконтроль во время работы.
Слайд 4Сущность наплавки
Наплавкой называется процесс нанесения с помощью сварки слоя металла на
поверхность изделия

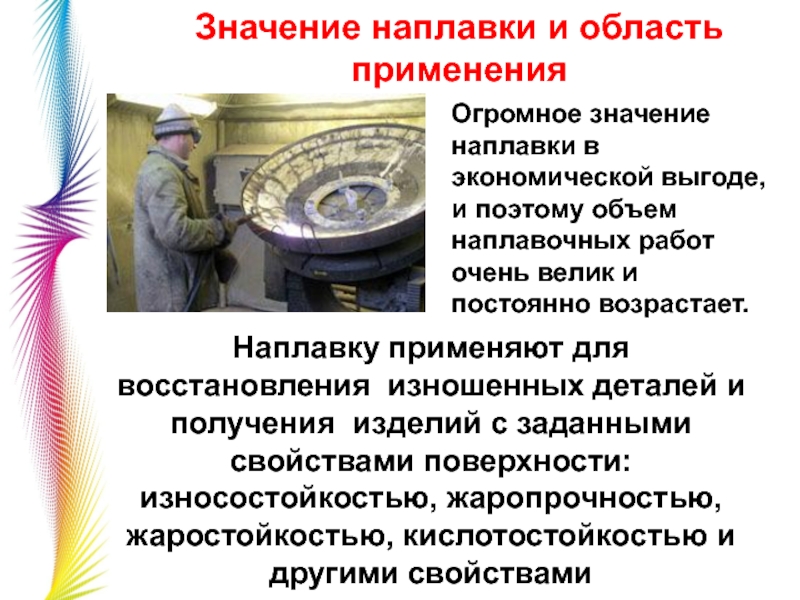

Слайд 5Значение наплавки и область применения
Наплавку применяют для восстановления изношенных деталей
и получения изделий с заданными свойствами поверхности: износостойкостью, жаропрочностью, жаростойкостью, кислотостойкостью и другими свойствами
Огромное значение наплавки в экономической выгоде, и поэтому объем наплавочных работ очень велик и постоянно возрастает.

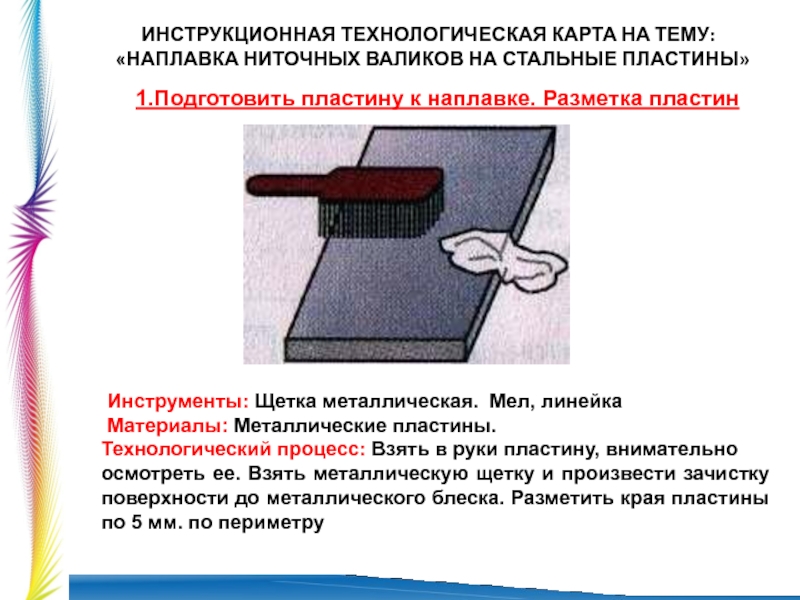

Слайд 8ИНСТРУКЦИОННАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ТЕМУ:
«НАПЛАВКА НИТОЧНЫХ ВАЛИКОВ НА СТАЛЬНЫЕ
ПЛАСТИНЫ»
1.Подготовить пластину к наплавке. Разметка пластин
Инструменты: Щетка металлическая. Мел, линейка
Материалы: Металлические пластины.
Технологический процесс: Взять в руки пластину, внимательно
осмотреть ее. Взять металлическую щетку и произвести зачистку поверхности до металлического блеска. Разметить края пластины по 5 мм. по периметру
Слайд 92.Зажечь сварочную дугу и
поддерживать устойчивое ее горение
до полного сгорания электрода
Инструменты, оборудование:
ВДМ 1000, электроды диаметром
4 мм
Материалы: Металлические пластины.
Технологический процесс: Вставить электрод в электрододержатель.
Зажечь дугу способом «чирканья», замкнуть сварочную цепь, коснувшись
концом электрода поверхности изделия, отвести электрод быстро, но на небольшое расстояние. Зажечь дугу способом «впритык». Соприкосновение электрода с деталью кратковременно.
4 мм
Материалы: Металлические пластины.
Технологический процесс: Вставить электрод в электрододержатель.
Зажечь дугу способом «чирканья», замкнуть сварочную цепь, коснувшись
концом электрода поверхности изделия, отвести электрод быстро, но на небольшое расстояние. Зажечь дугу способом «впритык». Соприкосновение электрода с деталью кратковременно.

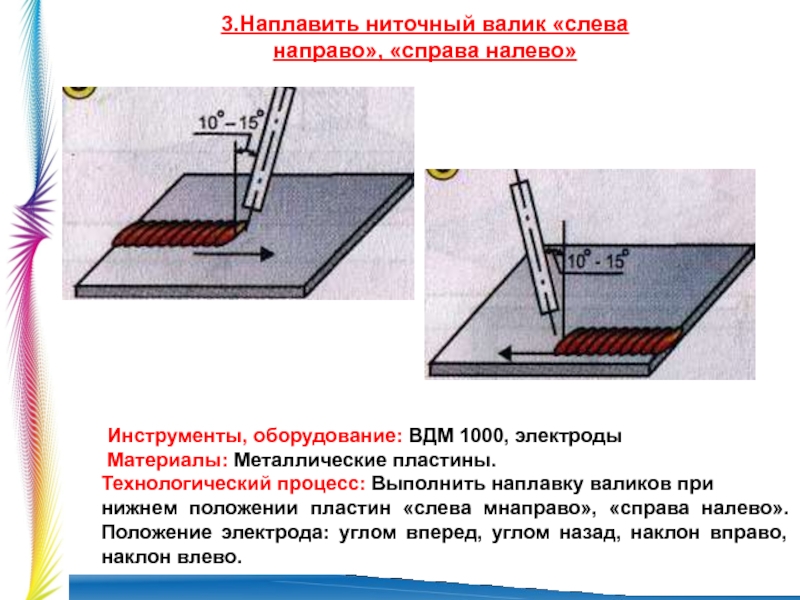

Слайд 103.Наплавить ниточный валик «слева
направо», «справа налево»
Инструменты, оборудование: ВДМ 1000, электроды
Материалы:
Металлические пластины.
Технологический процесс: Выполнить наплавку валиков при
нижнем положении пластин «слева мнаправо», «справа налево». Положение электрода: углом вперед, углом назад, наклон вправо, наклон влево.
Технологический процесс: Выполнить наплавку валиков при
нижнем положении пластин «слева мнаправо», «справа налево». Положение электрода: углом вперед, углом назад, наклон вправо, наклон влево.

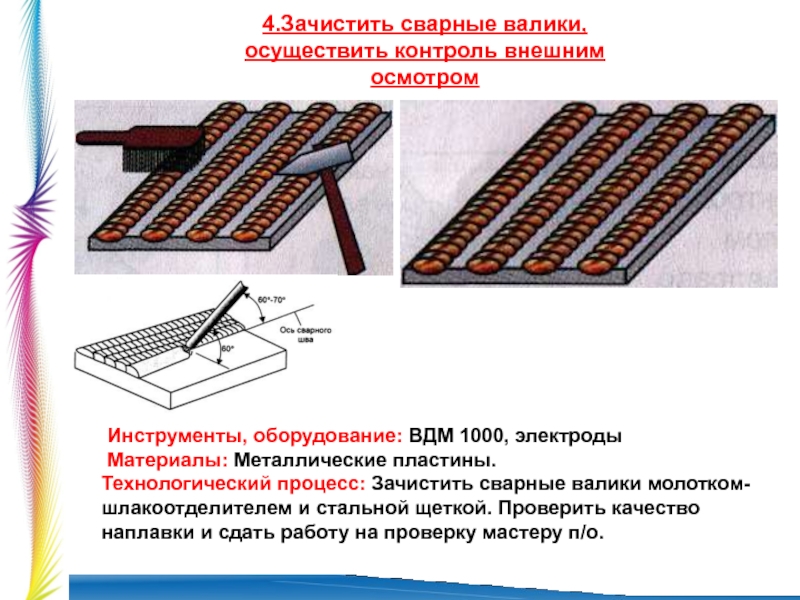

Слайд 114.Зачистить сварные валики,
осуществить контроль внешним
осмотром
Инструменты, оборудование: ВДМ 1000, электроды
Материалы: Металлические
пластины.
Технологический процесс: Зачистить сварные валики молотком-
шлакоотделителем и стальной щеткой. Проверить качество наплавки и сдать работу на проверку мастеру п/о.
Технологический процесс: Зачистить сварные валики молотком-
шлакоотделителем и стальной щеткой. Проверить качество наплавки и сдать работу на проверку мастеру п/о.

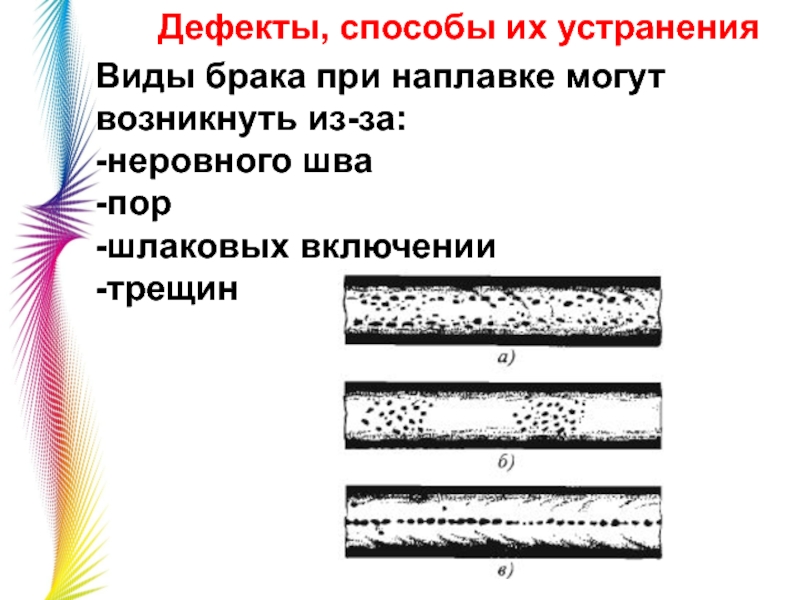

Слайд 13Дефекты, способы их устранения
Виды брака при наплавке могут возникнуть из-за:
-неровного
шва
-пор
-шлаковых включении
-трещин
-пор
-шлаковых включении
-трещин
Слайд 15Рефлексия
а) Вы удовлетворены участием на этом уроке?
б) Особых трудностей при
выполнении задании не испытывали?
в) Интересные задания были?
г) Мы провели большую познавательную работу?
д) Мы молодцы?
в) Интересные задания были?
г) Мы провели большую познавательную работу?
д) Мы молодцы?
Слайд 16Домашнее задание
Разработать инструкционно-технологическую карту на тему «Наплавка уширенных валиков на
пластины в нижнем положении»
