Презентация, доклад к уроку Подготовка металла к сварке

СВАРКУ.

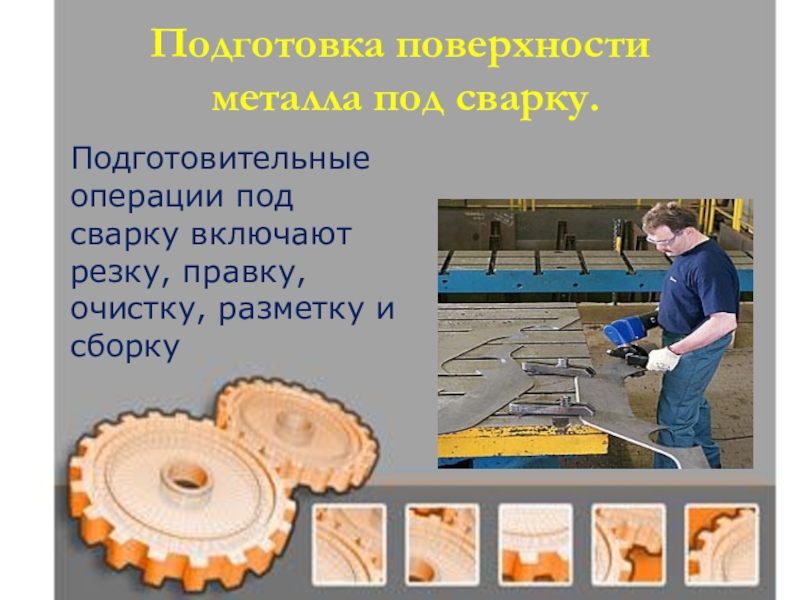

очистку, разметку и сборку

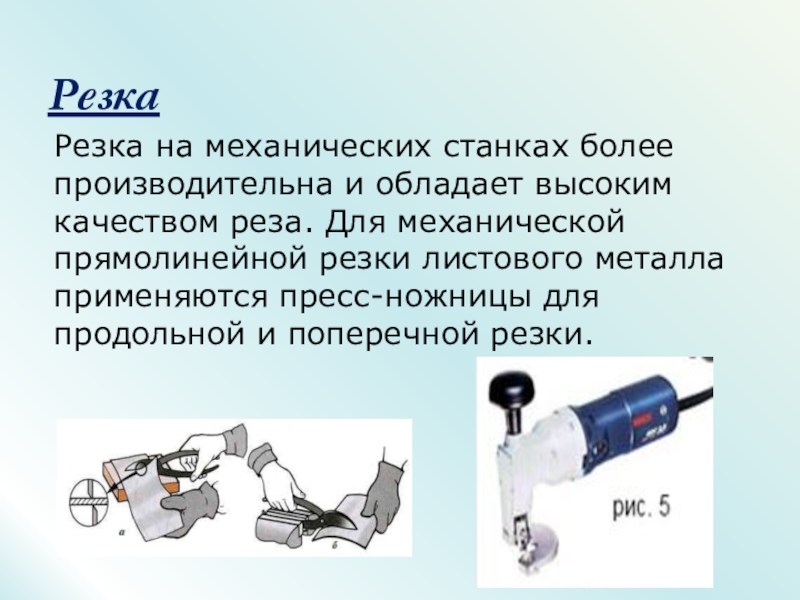

Для механической прямолинейной резки листового металла применяются пресс-ножницы для продольной и поперечной резки.

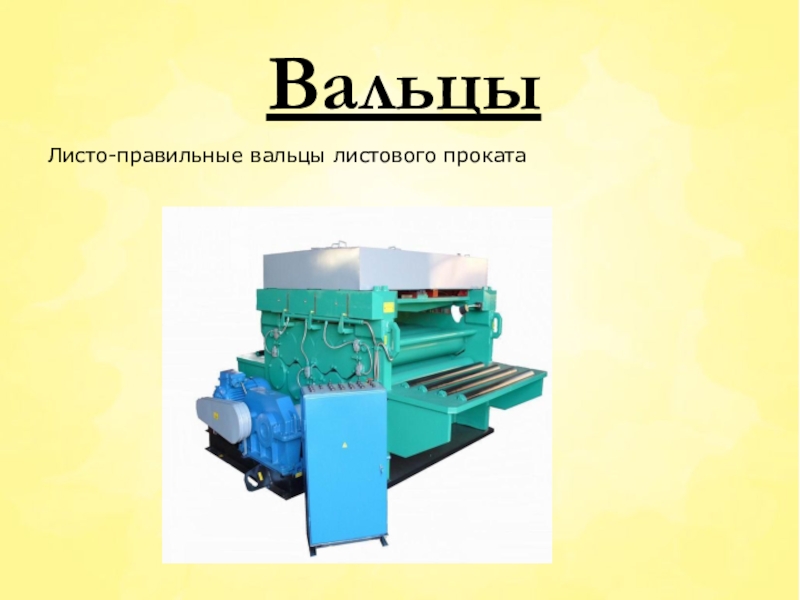

металл правят на различных листо-правильных вальцах. Ручную правку металла, как правило, выполняют на чугунных или стальных правильных плитах ударами кувалды или ручным винтовым прессом.

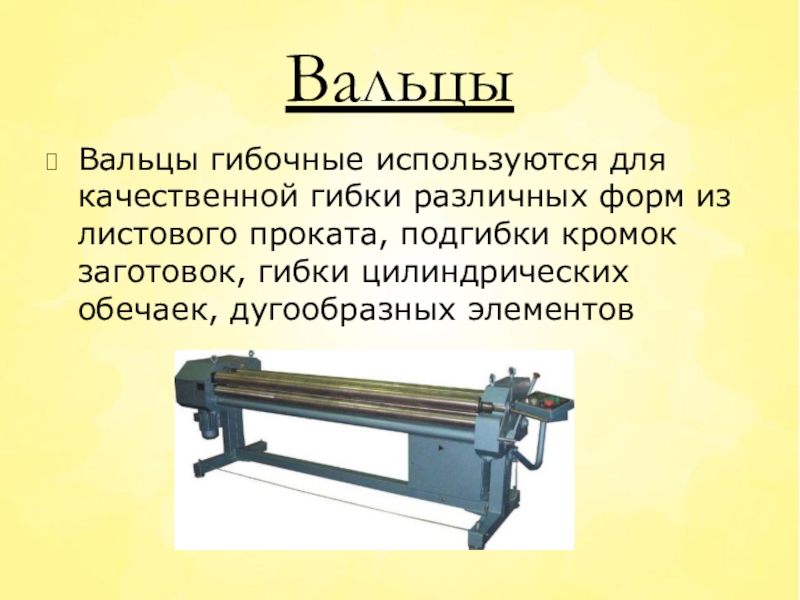

подгибки кромок заготовок, гибки цилиндрических обечаек, дугообразных элементов

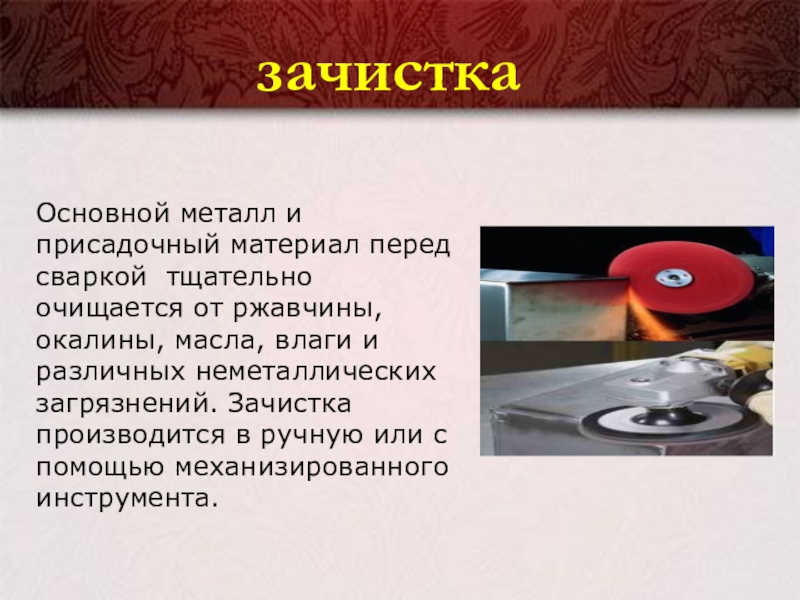

окалины, масла, влаги и различных неметаллических загрязнений. Зачистка производится в ручную или с помощью механизированного инструмента.

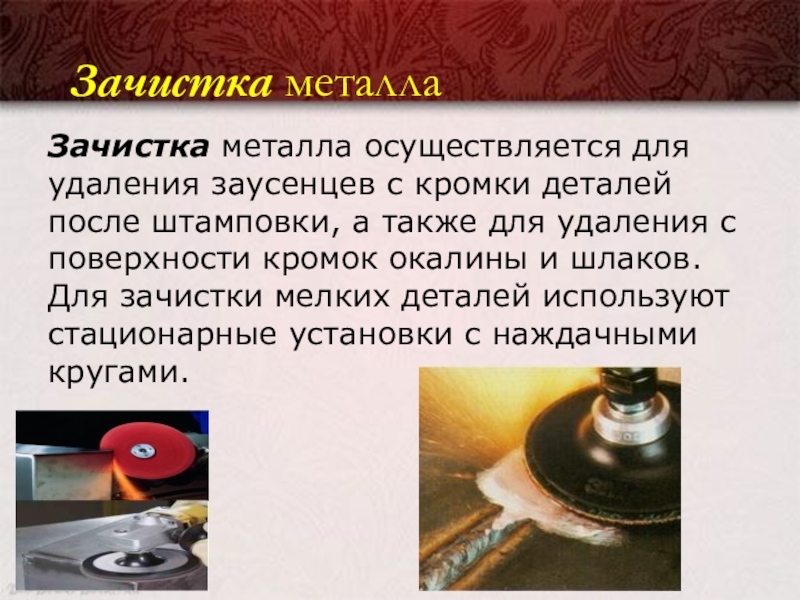

штамповки, а также для удаления с поверхности кромок окалины и шлаков. Для зачистки мелких деталей используют стационарные установки с наждачными кругами.

металл.

Разметку осуществляют с помощью различных инструментов: стальной метр, стальная рулетка, металлическая линейка, чертилка, кернер, циркуль, штангенциркуль, рейсмус, угольник и другие

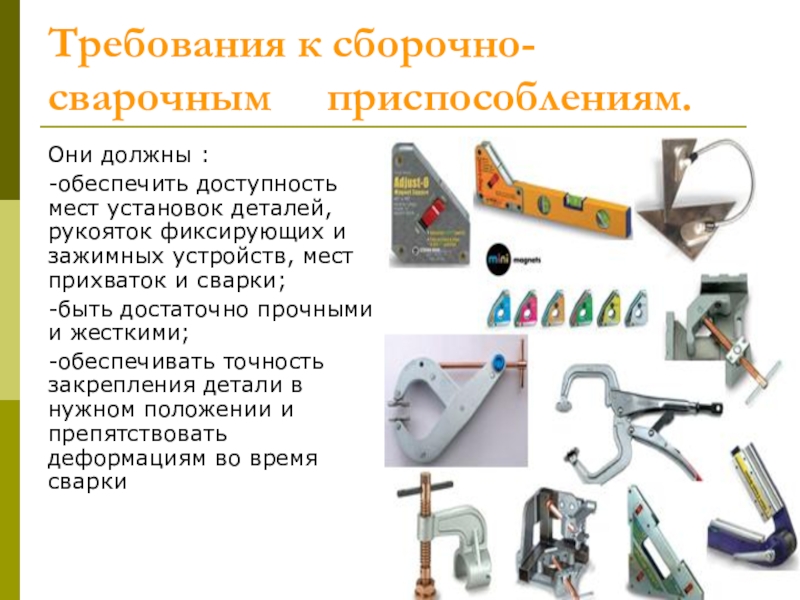

деталей, рукояток фиксирующих и зажимных устройств, мест прихваток и сварки;
-быть достаточно прочными и жесткими;
-обеспечивать точность закрепления детали в нужном положении и препятствовать деформациям во время сварки

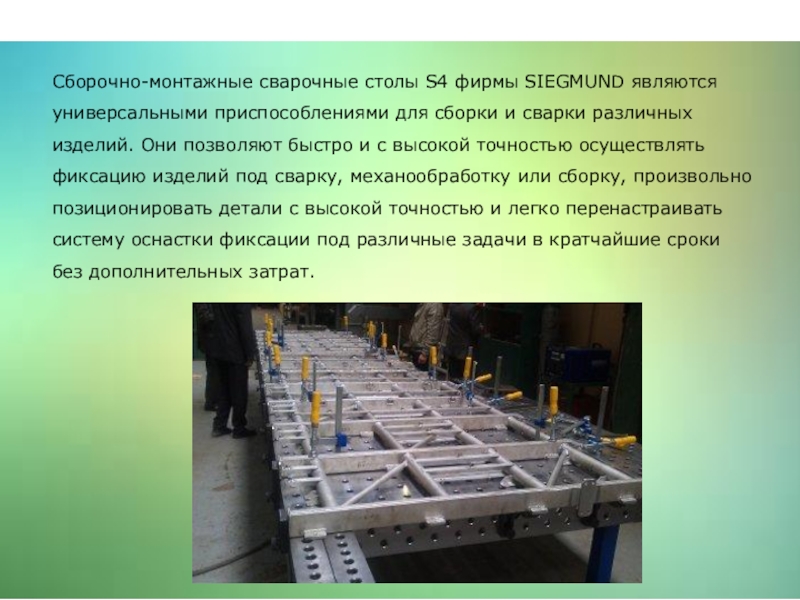

и сварки различных изделий. Они позволяют быстро и с высокой точностью осуществлять фиксацию изделий под сварку, механообработку или сборку, произвольно позиционировать детали с высокой точностью и легко перенастраивать систему оснастки фиксации под различные задачи в кратчайшие сроки без дополнительных затрат.

с поперечным сечением до одной трети поперечного сечения полного шва.
Длина прихватки может составлять от 20-100мм в зависимости от толщины свариваемых листов и общей длины шва.
Расстояние между прихватками 500-1000мм в зависимости от длины шва.
Сварочные прихватки выполняются теми же электродами, что и сварку изделия.

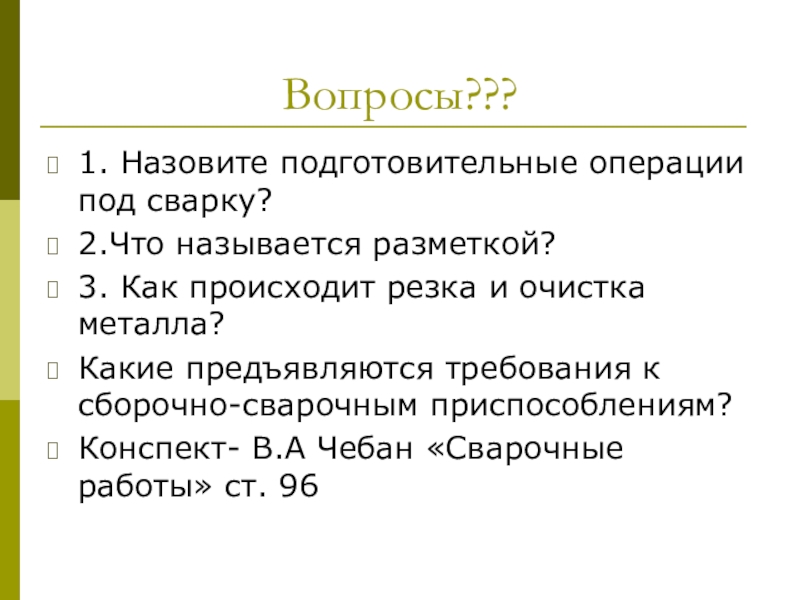

и очистка металла?
Какие предъявляются требования к сборочно-сварочным приспособлениям?
Конспект- В.А Чебан «Сварочные работы» ст. 96
