Презентация, доклад к уроку по теме Столярные перегородки и панели
Содержание
- 1. Презентация к уроку по теме Столярные перегородки и панели
- 2. Назначение Для разделения помещений большой
- 3. Классификация Не доходят до потолкаНа всю высоту помещения
- 4. КлассификацияГлухие Частично остекленныеДля разделения хорошо освещенных помещенийДля
- 5. Классификация филенчатые каркасные
- 6. Филенчатые перегородкиСобирают из щитов шириной 0,8 –
- 7. Филенчатые перегородкиВертикальные бруски изготовляют на всю высоту
- 8. Каркасные перегородкиСобирают из брусков сечением 25-32 *
- 9. Каркасные перегородкиПроверяют отвесом вертикальность поверхности перегородкиРазмечают перегородки так, чтобы по вертикали располагались целые листы
- 10. Каркасные перегородкиОблицовка перегородок осуществляется гипсокартонными листами (ГКЛ)ГКЛ
- 11. Облицовочные работы начинают с раскроя листов.Затем по
- 12. Панели Предназначены для отделки стен и придания
- 13. Щитовые изготовляют из ДСП облицованных шпоном, из древесины ценных пород или из щитов
- 14. Филенчатые могут быть изготовлены из древесины ценных
- 15. Реечные изготовляют из древесины хвойных или лиственных
Назначение Для разделения помещений большой площади на помещения меньшей площади. Они не несут больших нагрузок, поэтому их делают более легкими.
Слайд 1Тема урока: Столярные перегородки и панели
Мастер п/о
Санникова В.М.
ГБПОУ «Зюкайский аграрный техникум»
Карагайский
филиал

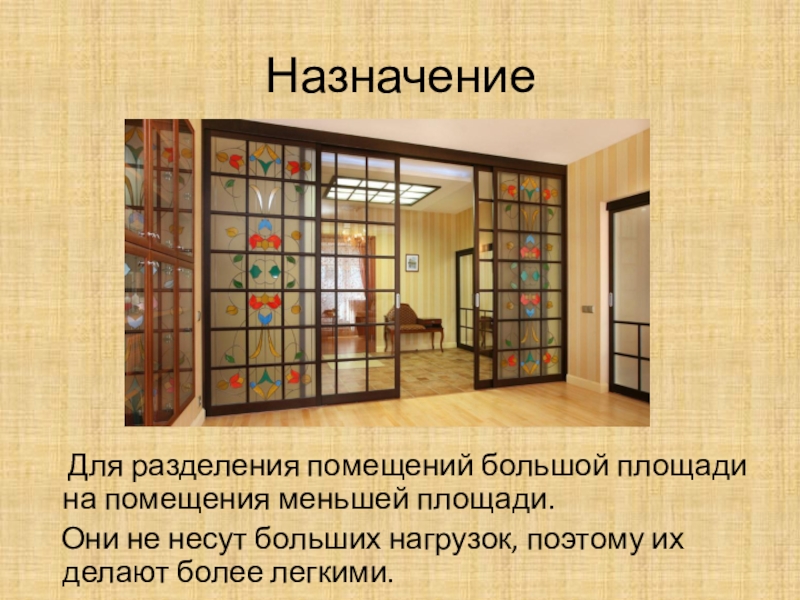

Слайд 2Назначение
Для разделения помещений большой площади на помещения меньшей
площади.
Они не несут больших нагрузок, поэтому их делают более легкими.
Они не несут больших нагрузок, поэтому их делают более легкими.

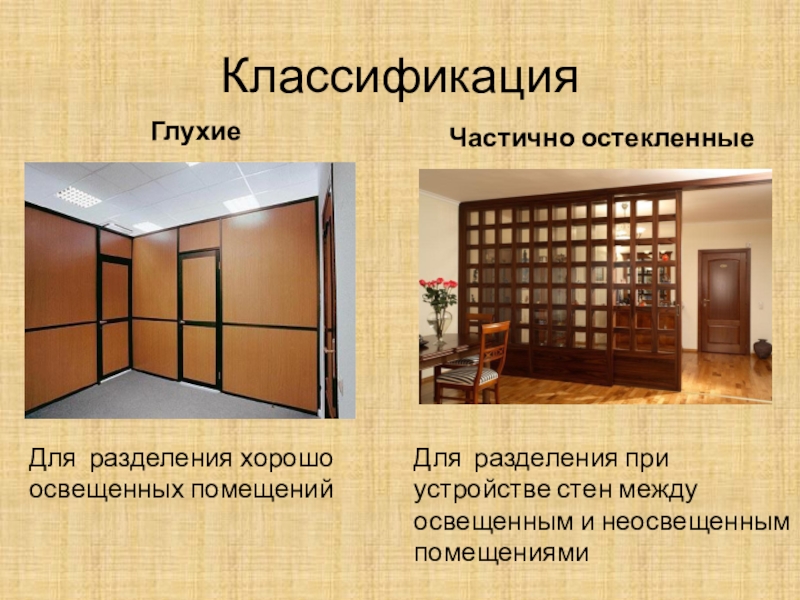

Слайд 4Классификация
Глухие
Частично остекленные
Для разделения хорошо освещенных помещений
Для разделения при устройстве стен
между освещенным и неосвещенным помещениями

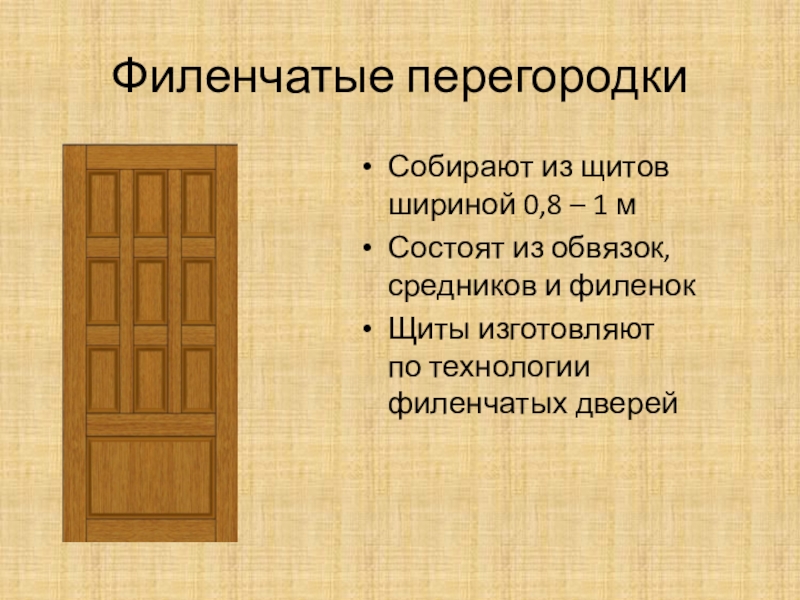

Слайд 6Филенчатые перегородки
Собирают из щитов шириной 0,8 – 1 м
Состоят из обвязок,
средников и филенок
Щиты изготовляют по технологии филенчатых дверей
Щиты изготовляют по технологии филенчатых дверей

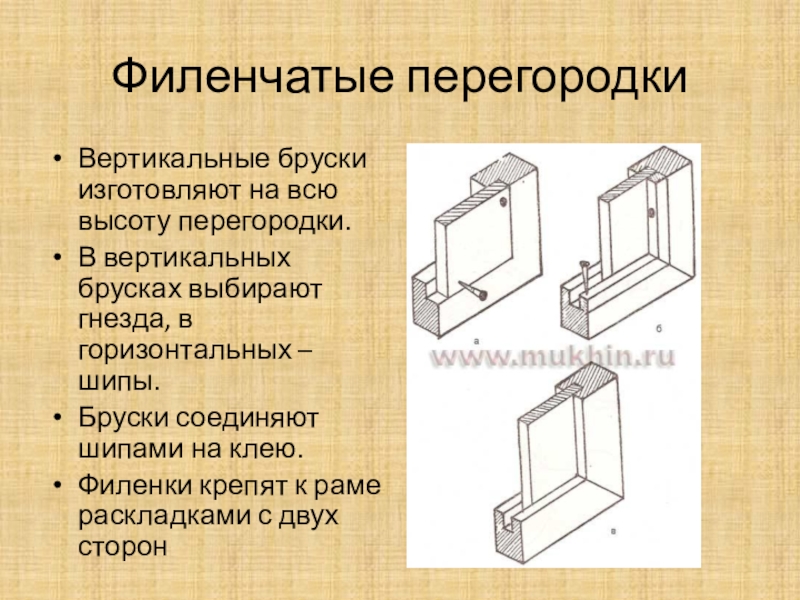

Слайд 7Филенчатые перегородки
Вертикальные бруски изготовляют на всю высоту перегородки.
В вертикальных брусках выбирают
гнезда, в горизонтальных – шипы.
Бруски соединяют шипами на клею.
Филенки крепят к раме раскладками с двух сторон
Бруски соединяют шипами на клею.
Филенки крепят к раме раскладками с двух сторон

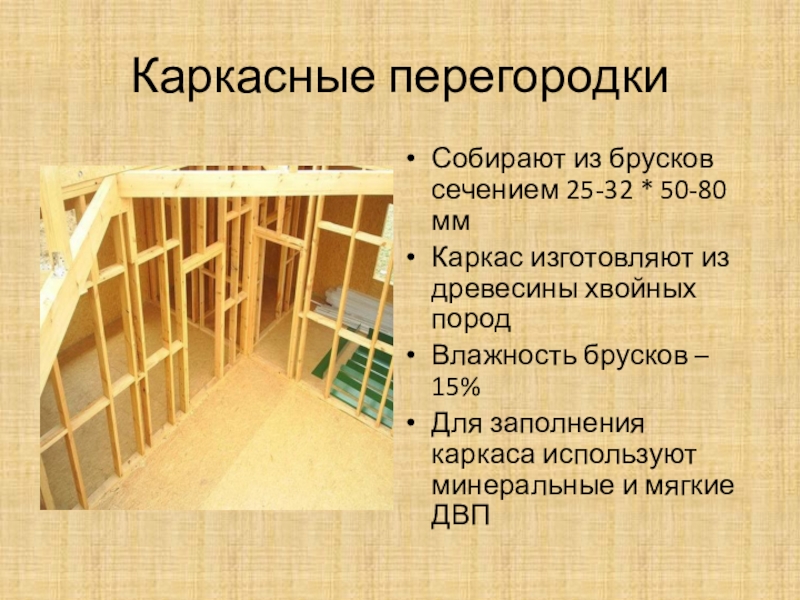

Слайд 8Каркасные перегородки
Собирают из брусков сечением 25-32 * 50-80 мм
Каркас изготовляют из
древесины хвойных пород
Влажность брусков – 15%
Для заполнения каркаса используют минеральные и мягкие ДВП
Влажность брусков – 15%
Для заполнения каркаса используют минеральные и мягкие ДВП

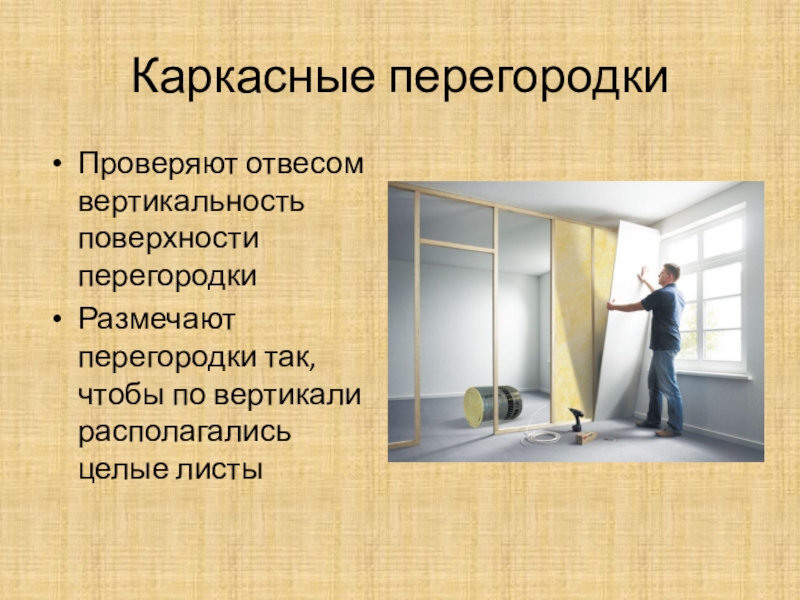

Слайд 9Каркасные перегородки
Проверяют отвесом вертикальность поверхности перегородки
Размечают перегородки так, чтобы по вертикали
располагались целые листы

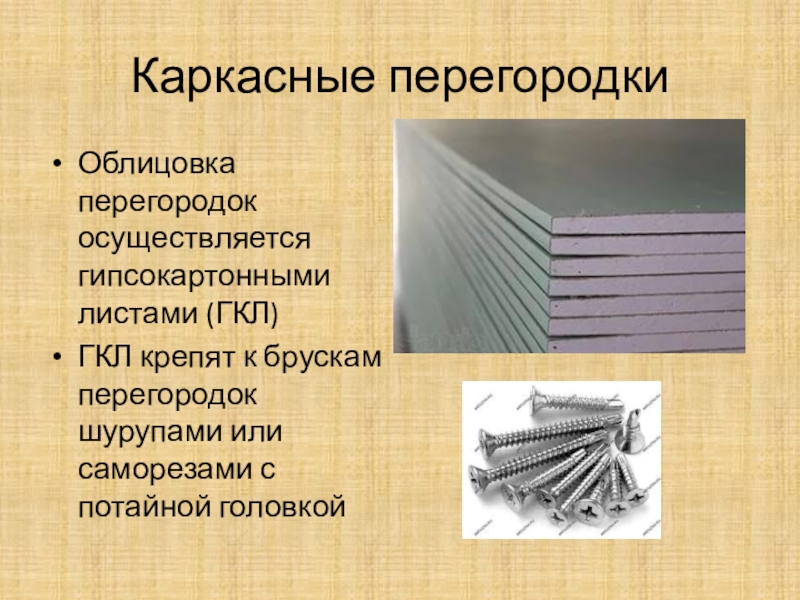

Слайд 10Каркасные перегородки
Облицовка перегородок осуществляется гипсокартонными листами (ГКЛ)
ГКЛ крепят к брускам перегородок
шурупами или саморезами с потайной головкой
Слайд 11Облицовочные работы начинают с раскроя листов.
Затем по периметру каждого листа размечают
карандашом линии постановки шурупов на расстоянии 20 мм.
Листы устанавливают впритык, стыки заделывают шпатлевкой.
Листы устанавливают впритык, стыки заделывают шпатлевкой.

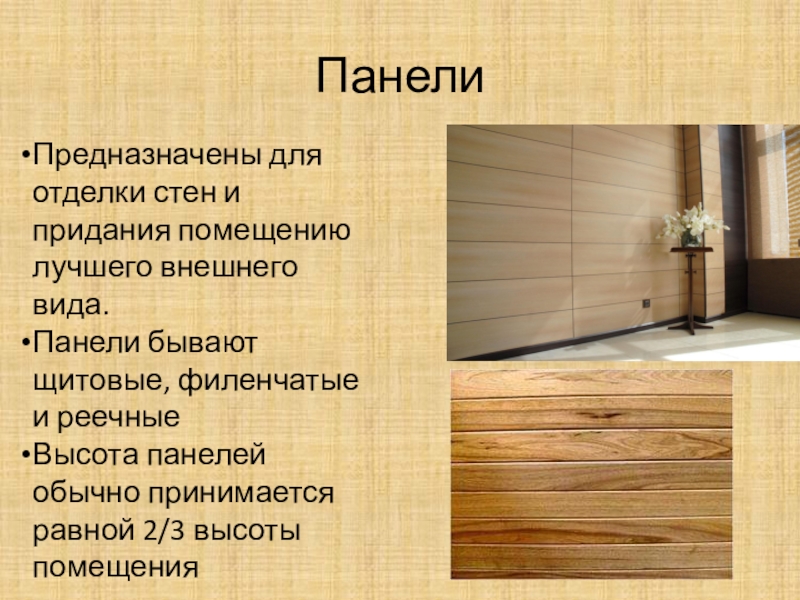

Слайд 12Панели
Предназначены для отделки стен и придания помещению лучшего внешнего вида.
Панели бывают щитовые, филенчатые и реечные
Высота панелей обычно принимается равной 2/3 высоты помещения
Слайд 14Филенчатые могут быть изготовлены из древесины ценных пород
Изготовляются по технологии филенчатых
дверей
Устанавливают на пол и закрепляют сверху карнизом
Устанавливают на пол и закрепляют сверху карнизом

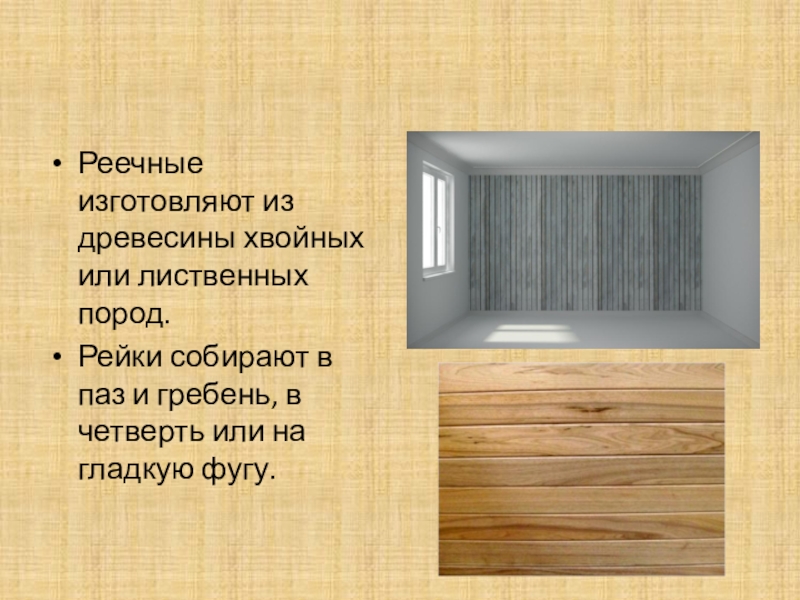

Слайд 15Реечные изготовляют из древесины хвойных или лиственных пород.
Рейки собирают в паз
и гребень, в четверть или на гладкую фугу.
