Точечная сварка является разновидностью контактной сварки. При этом способе, нагрев металла до температуры его плавления осуществляется теплом, которое образуется при прохождении большого электрического тока от одной детали к другой через место их контакта.

Слайд 1Тема урока: Контактная точечная сварка
Подготовил: Сычугова Ольга Николаевна

Тема урока: Контактная точечная сваркаПодготовил: Сычугова Ольга Николаевна

Слайд 2

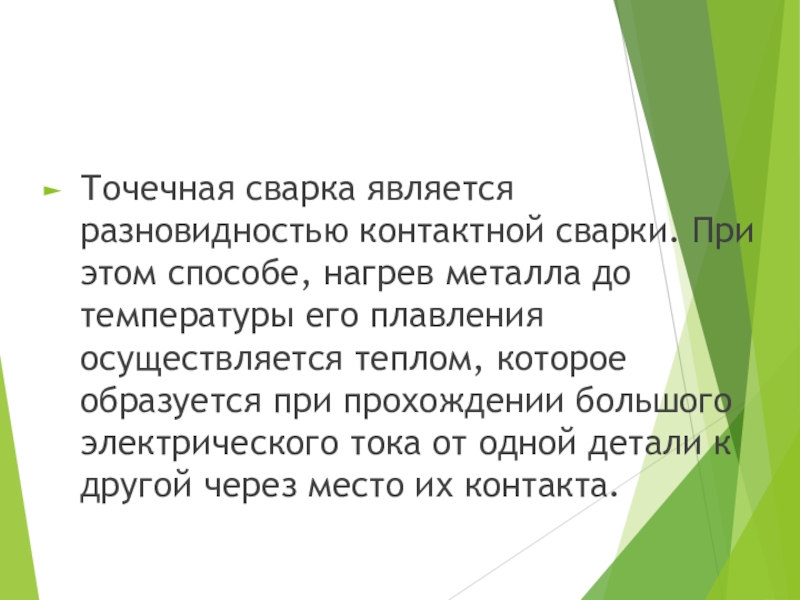

Точечная сварка является разновидностью контактной сварки. При этом способе, нагрев металла

до температуры его плавления осуществляется теплом, которое образуется при прохождении большого электрического тока от одной детали к другой через место их контакта.
Точечная сварка является разновидностью контактной сварки. При этом способе, нагрев металла до температуры его плавления осуществляется теплом,

Слайд 3

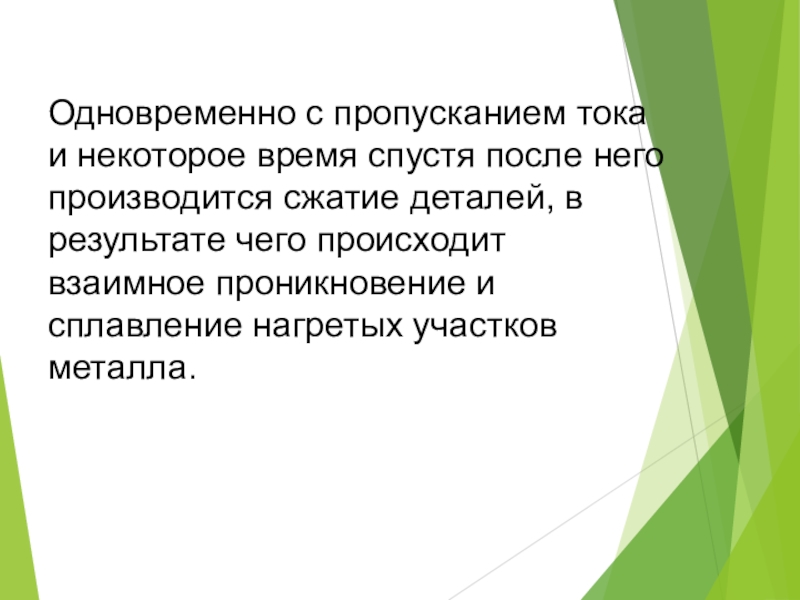

Одновременно с пропусканием тока и некоторое время спустя после него производится

сжатие деталей, в результате чего происходит взаимное проникновение и сплавление нагретых участков металла.
Одновременно с пропусканием тока и некоторое время спустя после него производится сжатие деталей, в результате чего происходит

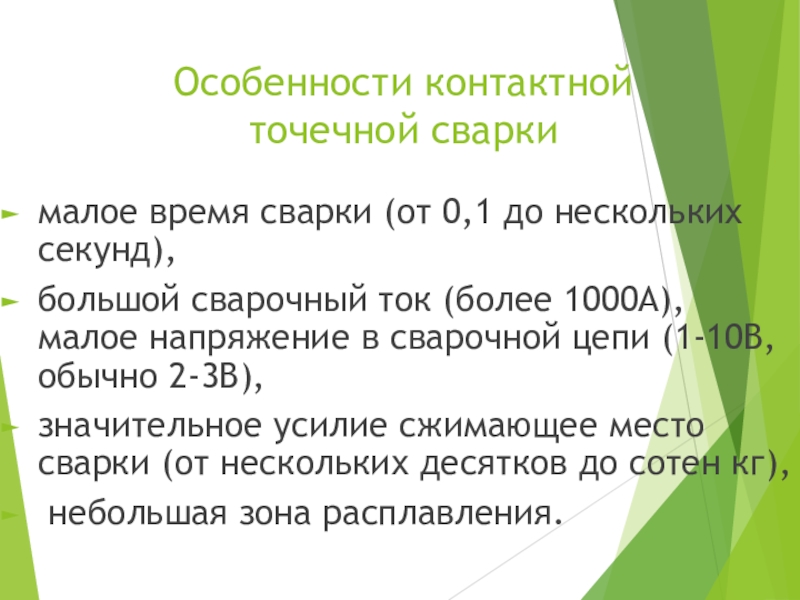

Слайд 5Особенности контактной точечной сварки
малое время сварки (от 0,1 до нескольких секунд),


большой сварочный ток (более 1000А), малое напряжение в сварочной цепи (1-10В, обычно 2-3В),
значительное усилие сжимающее место сварки (от нескольких десятков до сотен кг),
небольшая зона расплавления.

Особенности контактной  точечной сваркималое время сварки (от 0,1 до нескольких секунд), большой сварочный ток (более 1000А),

Слайд 6

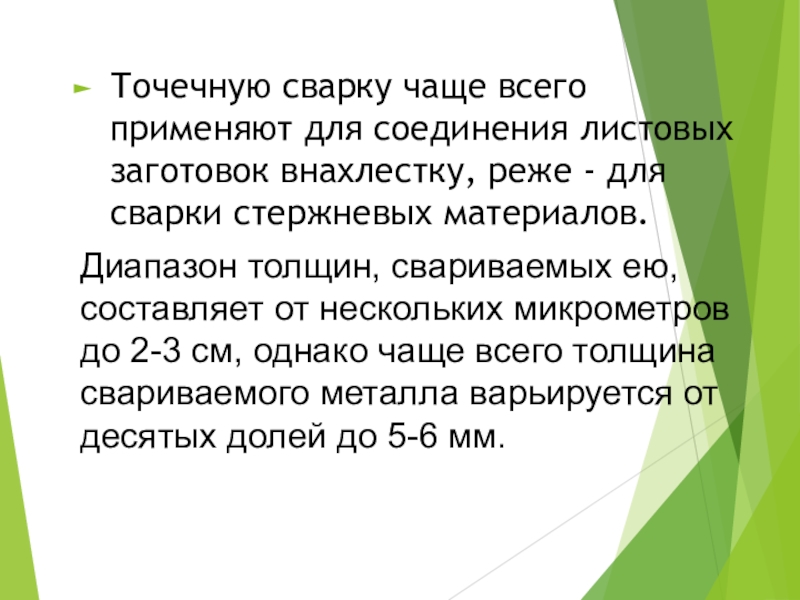

Точечную сварку чаще всего применяют для соединения листовых заготовок внахлестку, реже

- для сварки стержневых материалов.

Диапазон толщин, свариваемых ею, составляет от нескольких микрометров до 2-3 см, однако чаще всего толщина свариваемого металла варьируется от десятых долей до 5-6 мм.

Точечную сварку чаще всего применяют для соединения листовых заготовок внахлестку, реже - для сварки стержневых материалов.Диапазон толщин,

Слайд 7Приваривание точечной сваркой стержней

Приваривание точечной сваркой стержней

Слайд 8

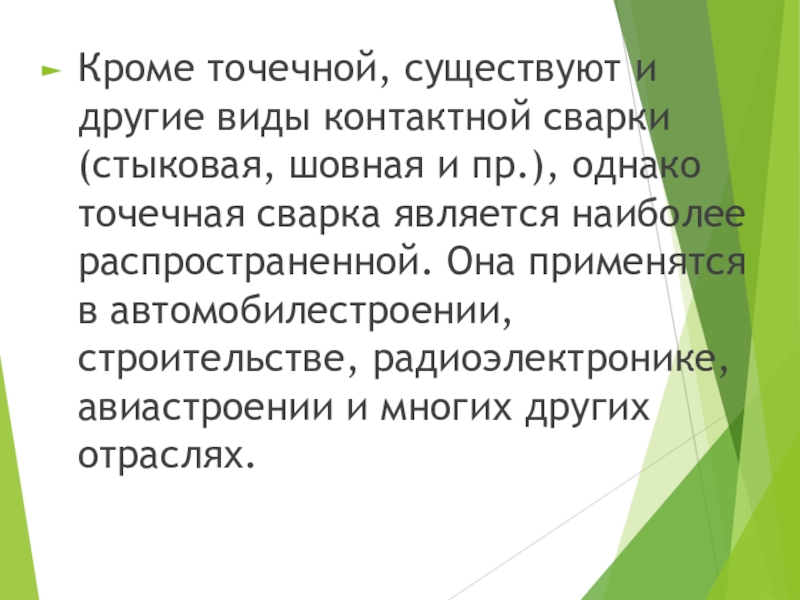

Кроме точечной, существуют и другие виды контактной сварки (стыковая, шовная и

пр.), однако точечная сварка является наиболее распространенной. Она применятся в автомобилестроении, строительстве, радиоэлектронике, авиастроении и многих других отраслях.
Кроме точечной, существуют и другие виды контактной сварки (стыковая, шовная и пр.), однако точечная сварка является наиболее

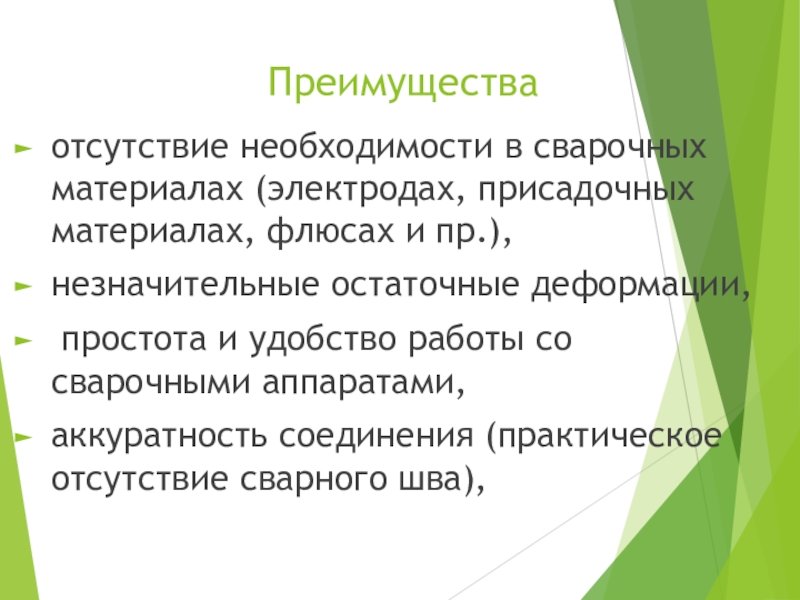

Слайд 9Преимущества
отсутствие необходимости в сварочных материалах (электродах, присадочных материалах, флюсах и пр.),


незначительные остаточные деформации,
простота и удобство работы со сварочными аппаратами,
аккуратность соединения (практическое отсутствие сварного шва),
Преимуществаотсутствие необходимости в сварочных материалах (электродах, присадочных материалах, флюсах и пр.), незначительные остаточные деформации, простота и удобство

Слайд 10
экологичность,
экономичность,
подверженность легкой механизации и автоматизации,
высокая производительность. Автоматы точечной

сварки способны выполнять до нескольких сотен сварочных циклов (сварных точек) в минуту.

экологичность, экономичность, подверженность легкой механизации и автоматизации, высокая производительность. Автоматы точечной сварки способны выполнять до нескольких сотен

Слайд 11

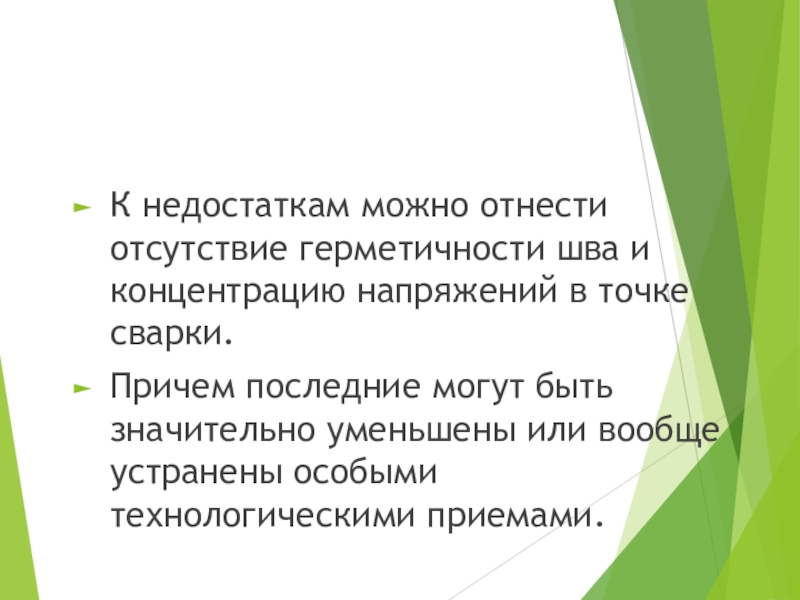

К недостаткам можно отнести отсутствие герметичности шва и концентрацию напряжений в

точке сварки.
Причем последние могут быть значительно уменьшены или вообще устранены особыми технологическими приемами.
К недостаткам можно отнести отсутствие герметичности шва и концентрацию напряжений в точке сварки. Причем последние могут быть

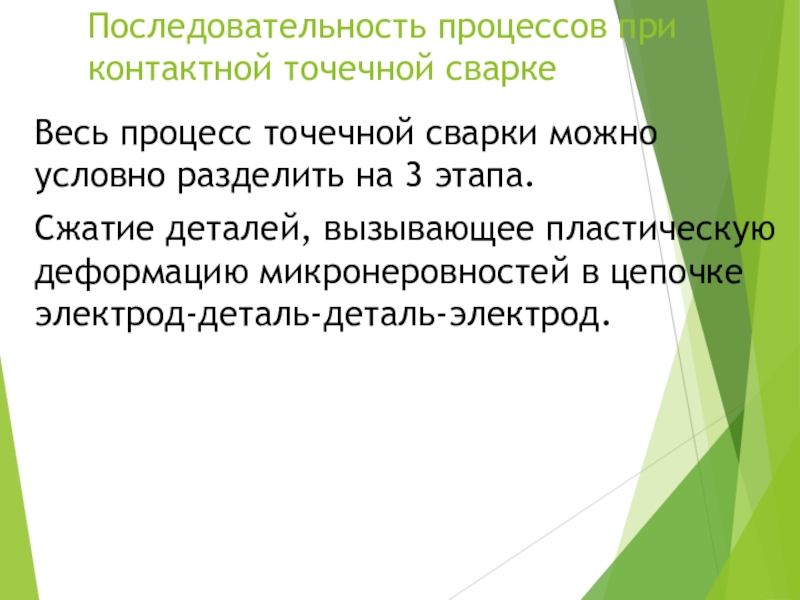

Слайд 12Последовательность процессов при контактной точечной сварке
Весь процесс точечной сварки можно условно

разделить на 3 этапа.
Сжатие деталей, вызывающее пластическую деформацию микронеровностей в цепочке электрод-деталь-деталь-электрод.


Последовательность процессов при контактной точечной сваркеВесь процесс точечной сварки можно условно разделить на 3 этапа.Сжатие деталей, вызывающее

Слайд 13

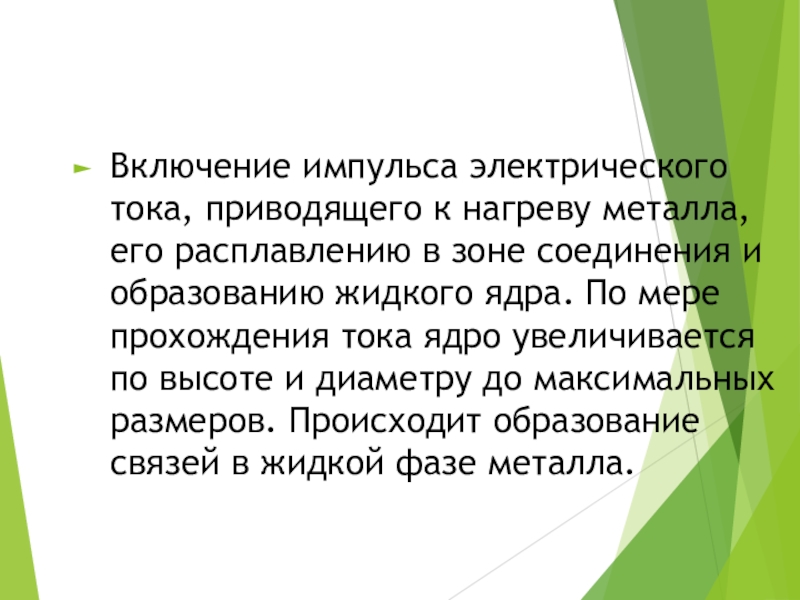

Включение импульса электрического тока, приводящего к нагреву металла, его расплавлению в

зоне соединения и образованию жидкого ядра. По мере прохождения тока ядро увеличивается по высоте и диаметру до максимальных размеров. Происходит образование связей в жидкой фазе металла.
Включение импульса электрического тока, приводящего к нагреву металла, его расплавлению в зоне соединения и образованию жидкого ядра.

Слайд 14

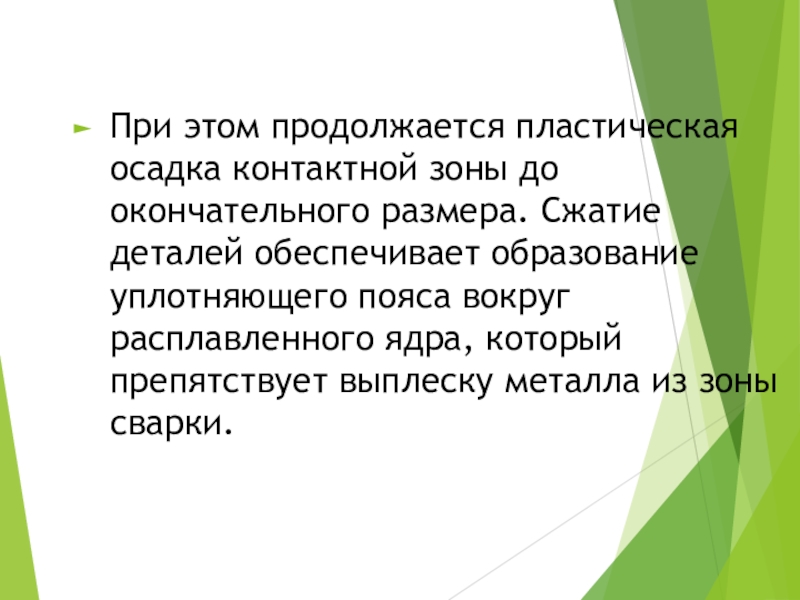

При этом продолжается пластическая осадка контактной зоны до окончательного размера. Сжатие

деталей обеспечивает образование уплотняющего пояса вокруг расплавленного ядра, который препятствует выплеску металла из зоны сварки.
При этом продолжается пластическая осадка контактной зоны до окончательного размера. Сжатие деталей обеспечивает образование уплотняющего пояса вокруг

Слайд 15

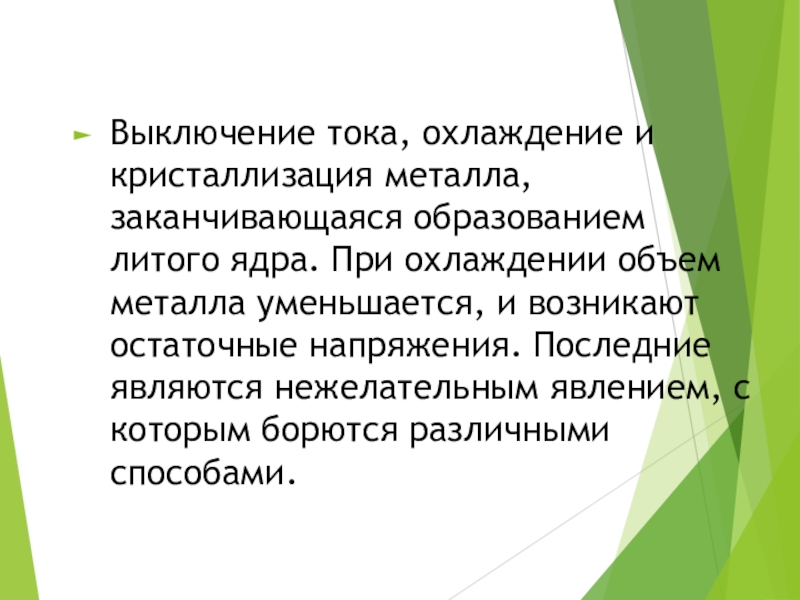

Выключение тока, охлаждение и кристаллизация металла, заканчивающаяся образованием литого ядра. При

охлаждении объем металла уменьшается, и возникают остаточные напряжения. Последние являются нежелательным явлением, с которым борются различными способами.

Выключение тока, охлаждение и кристаллизация металла, заканчивающаяся образованием литого ядра. При охлаждении объем металла уменьшается, и возникают

Слайд 16

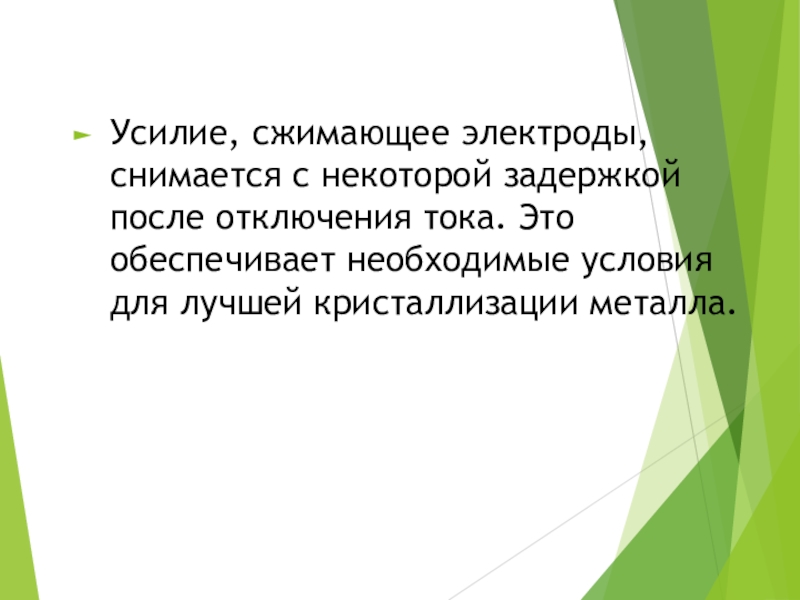

Усилие, сжимающее электроды, снимается с некоторой задержкой после отключения тока. Это

обеспечивает необходимые условия для лучшей кристаллизации металла.
Усилие, сжимающее электроды, снимается с некоторой задержкой после отключения тока. Это обеспечивает необходимые условия для лучшей кристаллизации

Слайд 17

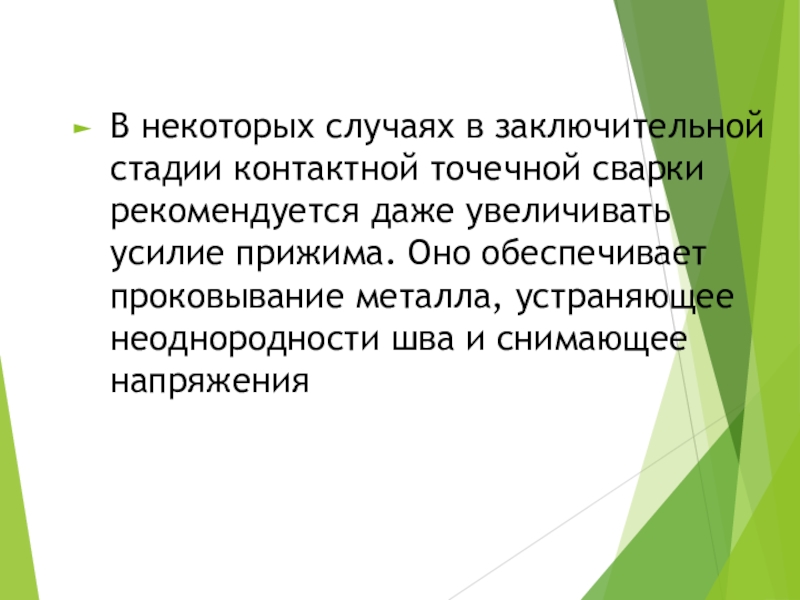

В некоторых случаях в заключительной стадии контактной точечной сварки рекомендуется даже

увеличивать усилие прижима. Оно обеспечивает проковывание металла, устраняющее неоднородности шва и снимающее напряжения

В некоторых случаях в заключительной стадии контактной точечной сварки рекомендуется даже увеличивать усилие прижима. Оно обеспечивает проковывание

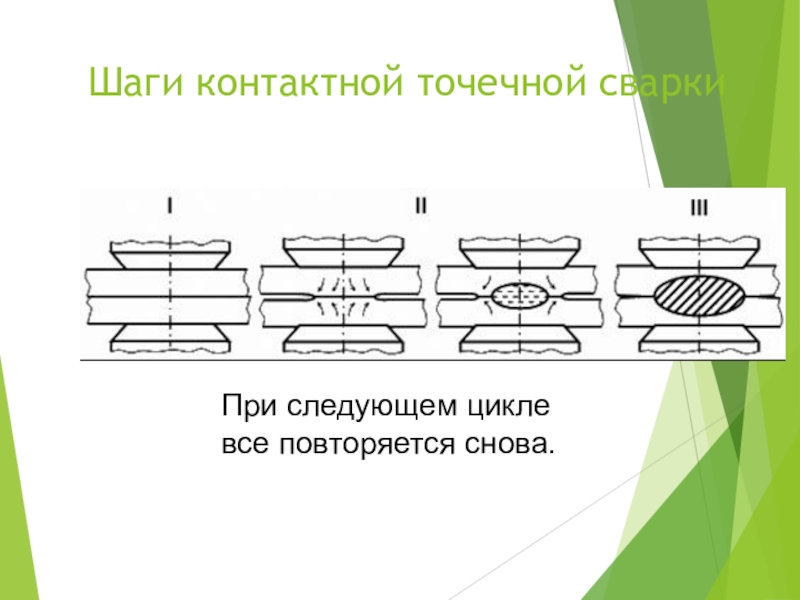

Слайд 18Шаги контактной точечной сварки
При следующем цикле все повторяется снова.

Шаги контактной точечной сваркиПри следующем цикле все повторяется снова.

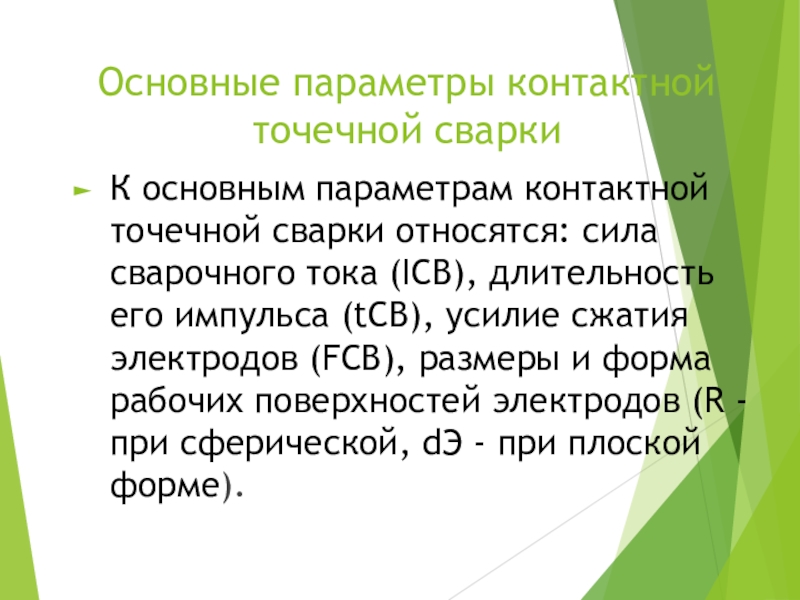

Слайд 19Основные параметры контактной точечной сварки
К основным параметрам контактной точечной сварки относятся:

сила сварочного тока (IСВ), длительность его импульса (tСВ), усилие сжатия электродов (FСВ), размеры и форма рабочих поверхностей электродов (R - при сферической, dЭ - при плоской форме).
Основные параметры контактной точечной сваркиК основным параметрам контактной точечной сварки относятся: сила сварочного тока (IСВ), длительность его

Слайд 20Для лучшей наглядности процесса эти параметры представляются в виде циклограммы, отражающей

их изменение во времени.
Для лучшей наглядности процесса эти параметры представляются в виде циклограммы, отражающей их изменение во времени.

Слайд 21Изменение параметров во времени
Различают жесткий и мягкий режимы сварки. Первый характеризуется

большим током, малой продолжительностью токового импульса (0,08-0,5 секунд в зависимости от толщины металла) и большой силой сжатия электродов.
Изменение параметров во времениРазличают жесткий и мягкий режимы сварки. Первый характеризуется большим током, малой продолжительностью токового импульса

Слайд 22

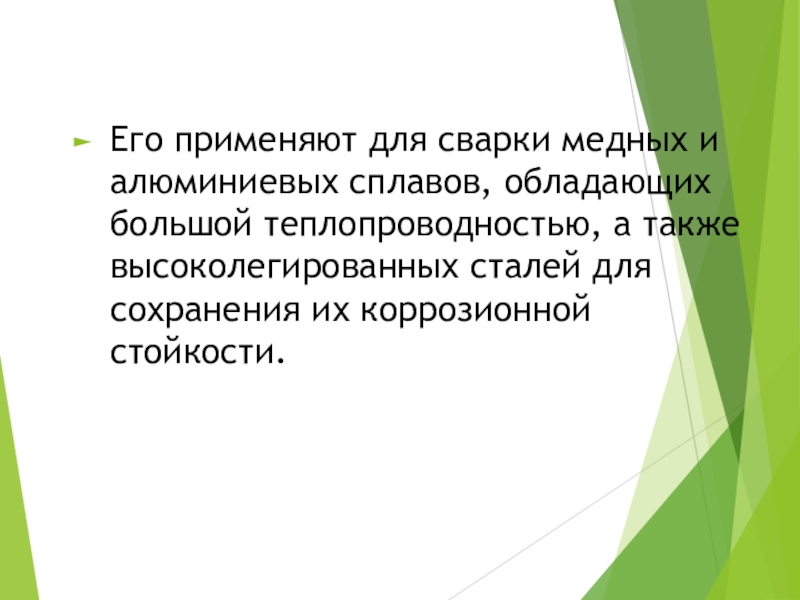

Его применяют для сварки медных и алюминиевых сплавов, обладающих большой теплопроводностью,

а также высоколегированных сталей для сохранения их коррозионной стойкости.
Его применяют для сварки медных и алюминиевых сплавов, обладающих большой теплопроводностью, а также высоколегированных сталей для сохранения

Слайд 23
При мягком режиме производится более плавный нагрев заготовок относительно небольшим током.

Продолжительность сварочного импульса составляет от десятых долей до нескольких секунд. Мягкие режимы показаны для сталей, склонных к закалке.
При мягком режиме производится более плавный нагрев заготовок относительно небольшим током. Продолжительность сварочного импульса составляет от десятых

Слайд 24

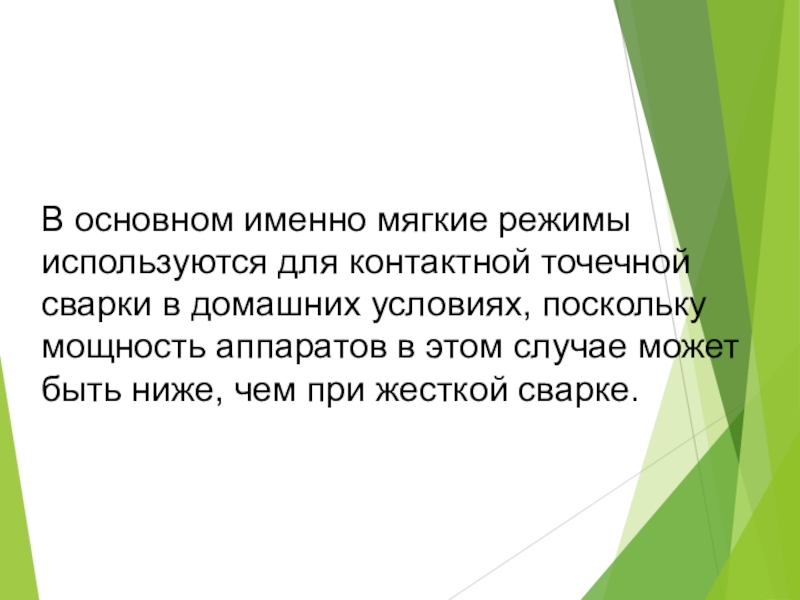

В основном именно мягкие режимы используются для контактной точечной сварки в

домашних условиях, поскольку мощность аппаратов в этом случае может быть ниже, чем при жесткой сварке.
В основном именно мягкие режимы используются для контактной точечной сварки в домашних условиях, поскольку мощность аппаратов в
