Презентация, доклад к уроку по технологии на тему Электроизмерительные приборы (8 класс)
Содержание
- 1. Презентация к уроку по технологии на тему Электроизмерительные приборы (8 класс)
- 2. Измерение силы тока АмперметрАМПЕРМЕТР – прибор
- 3. Амперметр демонстрационныйИзмерительный механизм магнитоэлектрической системы, снабжён набором
- 4. Измерение силы токаАмперметр включают в электрическую цепь ПОСЛЕДОВАТЕЛЬНО с потребителем, соблюдая полярность.
- 5. Повышение пределов измерения амперметраШУНТ – проводник, подключаемый
- 6. Гальванометр Д'Арсонваля ГАЛЬВАНОМЕТР Д'АРСОНВАЛЯ - высокочувствительный электроизмерительный
- 7. Измерение электрического напряжения ВольтметрВОЛЬТМЕТР – прибор для
- 8. Регулирование силы тока и напряжения реостатомРегулирование силы тока реостатомРегулирование напряжения реостатом
- 9. Вольтметр демонстрационныйИзмерительный механизм магнитоэлектрической системы, снабжён набором
- 10. Измерение напряженияВольтметр включают ПАРАЛЛЕЛЬНОучастку цепи, на котором измеряют напряжение,соблюдая полярность.
- 11. Повышение пределов измерения вольтметраДОБАВОЧНОЕ СОПРОТИВЛЕНИЕ – дополнительный

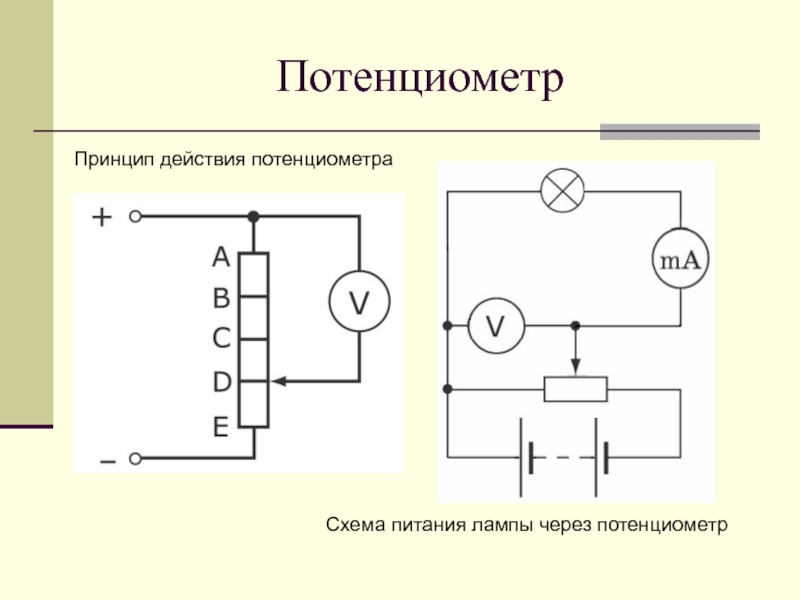

- 12. ПотенциометрПринцип действия потенциометраСхема питания лампы через потенциометр
- 13. Заключениеизмерение электрических величин, таких, как напряжение, сопротивление,

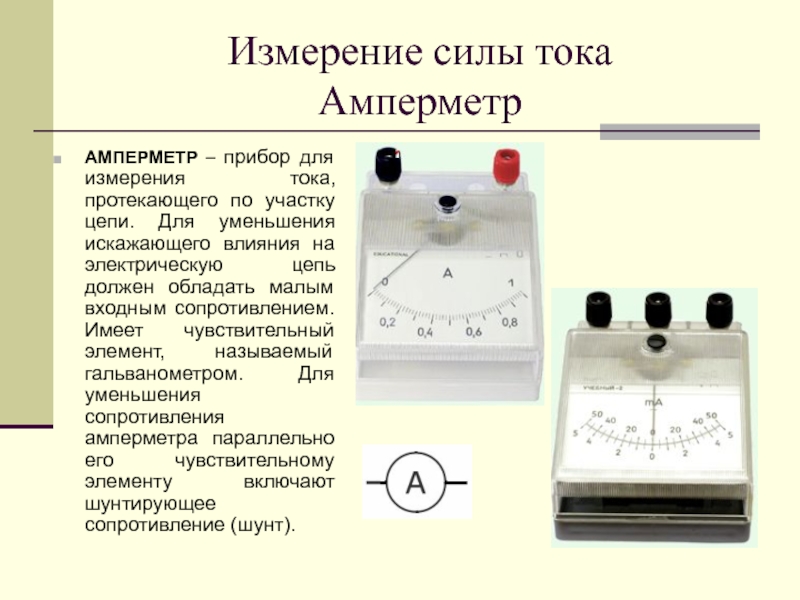

Измерение силы тока АмперметрАМПЕРМЕТР – прибор для измерения тока, протекающего по участку цепи. Для уменьшения искажающего влияния на электрическую цепь должен обладать малым входным сопротивлением. Имеет чувствительный элемент, называемый гальванометром. Для уменьшения сопротивления амперметра параллельно
Слайд 2Измерение силы тока
Амперметр
АМПЕРМЕТР – прибор для измерения тока, протекающего по
участку цепи. Для уменьшения искажающего влияния на электрическую цепь должен обладать малым входным сопротивлением. Имеет чувствительный элемент, называемый гальванометром. Для уменьшения сопротивления амперметра параллельно его чувствительному элементу включают шунтирующее сопротивление (шунт).

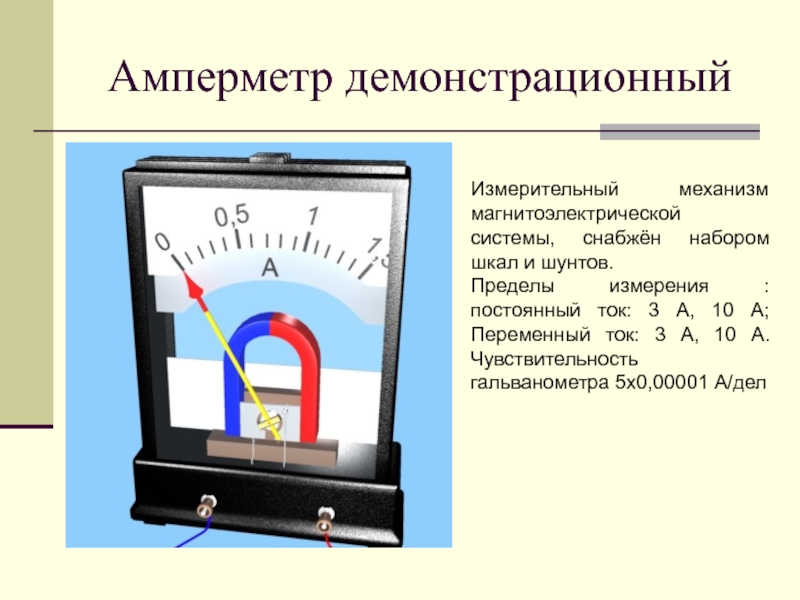

Слайд 3Амперметр демонстрационный
Измерительный механизм магнитоэлектрической системы, снабжён набором шкал и шунтов.
Пределы
измерения : постоянный ток: 3 А, 10 А; Переменный ток: 3 А, 10 А. Чувствительность гальванометра 5х0,00001 А/дел

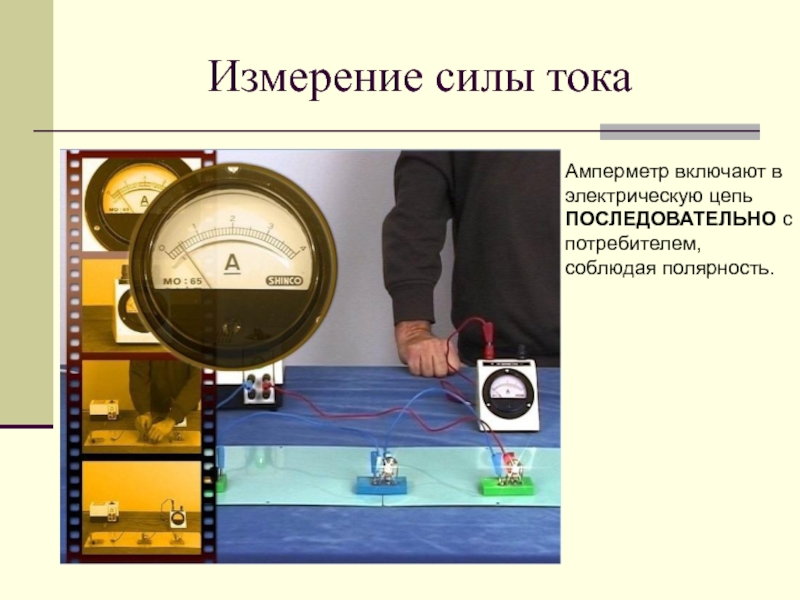

Слайд 4Измерение силы тока
Амперметр включают в электрическую цепь ПОСЛЕДОВАТЕЛЬНО с потребителем, соблюдая
полярность.

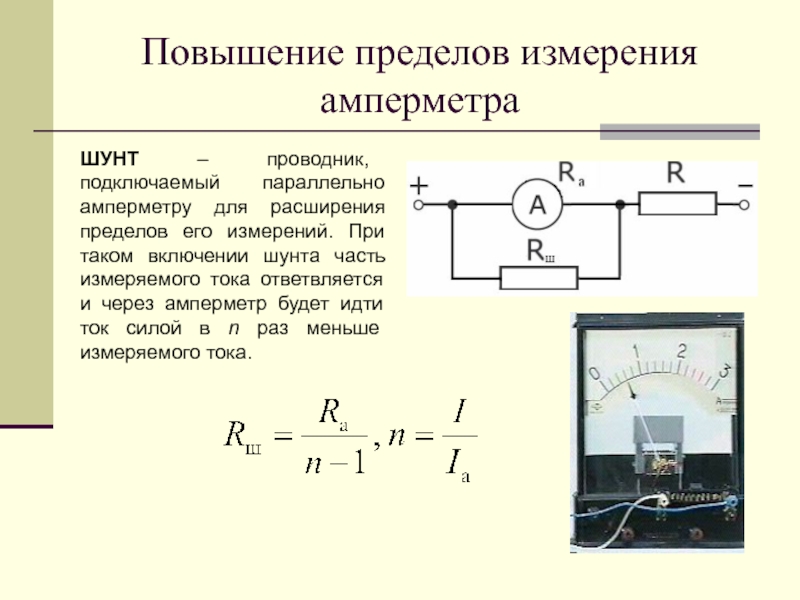

Слайд 5Повышение пределов измерения амперметра
ШУНТ – проводник, подключаемый параллельно амперметру для расширения
пределов его измерений. При таком включении шунта часть измеряемого тока ответвляется и через амперметр будет идти ток силой в n раз меньше измеряемого тока.

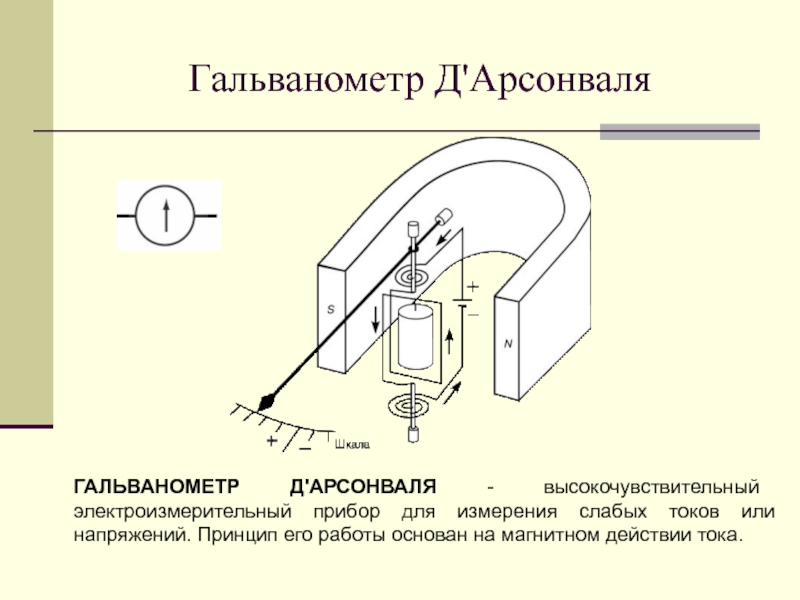

Слайд 6Гальванометр Д'Арсонваля
ГАЛЬВАНОМЕТР Д'АРСОНВАЛЯ - высокочувствительный электроизмерительный прибор для измерения слабых
токов или напряжений. Принцип его работы основан на магнитном действии тока.
Слайд 7Измерение электрического напряжения Вольтметр

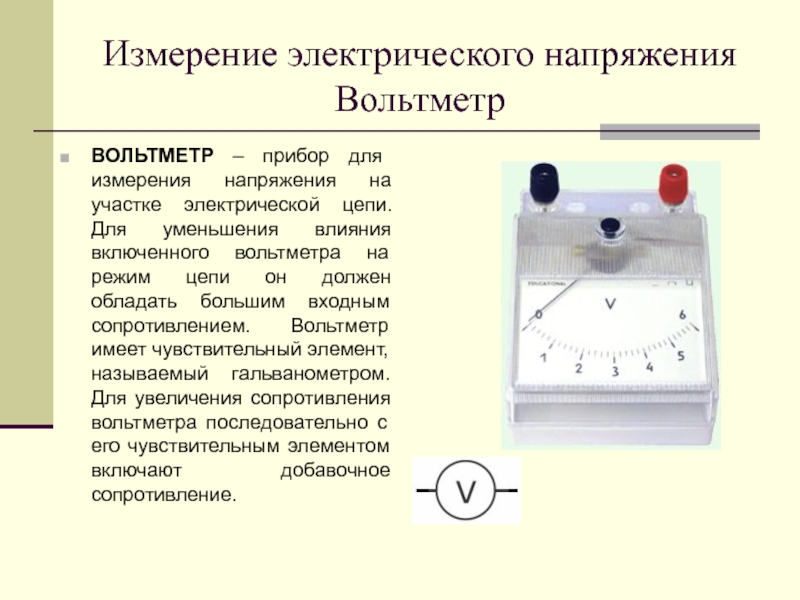

ВОЛЬТМЕТР – прибор для измерения напряжения на участке
электрической цепи. Для уменьшения влияния включенного вольтметра на режим цепи он должен обладать большим входным сопротивлением. Вольтметр имеет чувствительный элемент, называемый гальванометром. Для увеличения сопротивления вольтметра последовательно с его чувствительным элементом включают добавочное сопротивление.

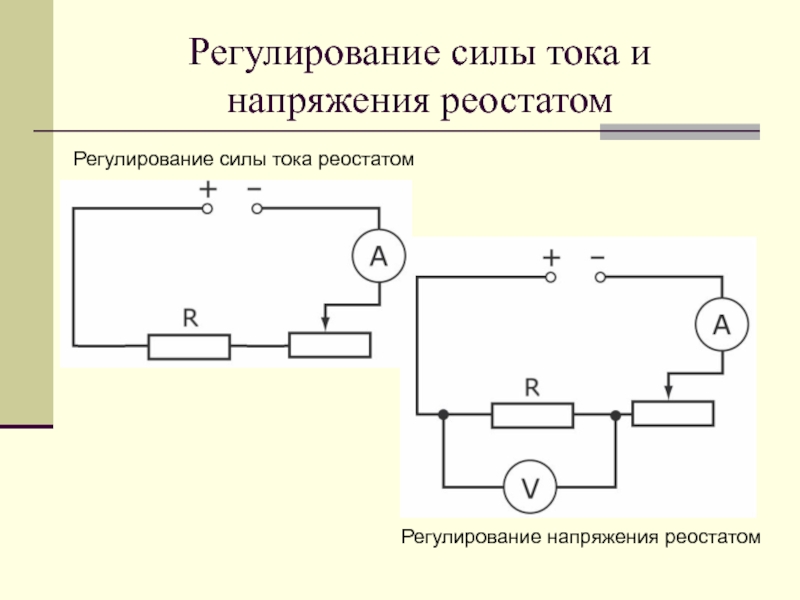

Слайд 8Регулирование силы тока и напряжения реостатом
Регулирование силы тока реостатом
Регулирование напряжения реостатом

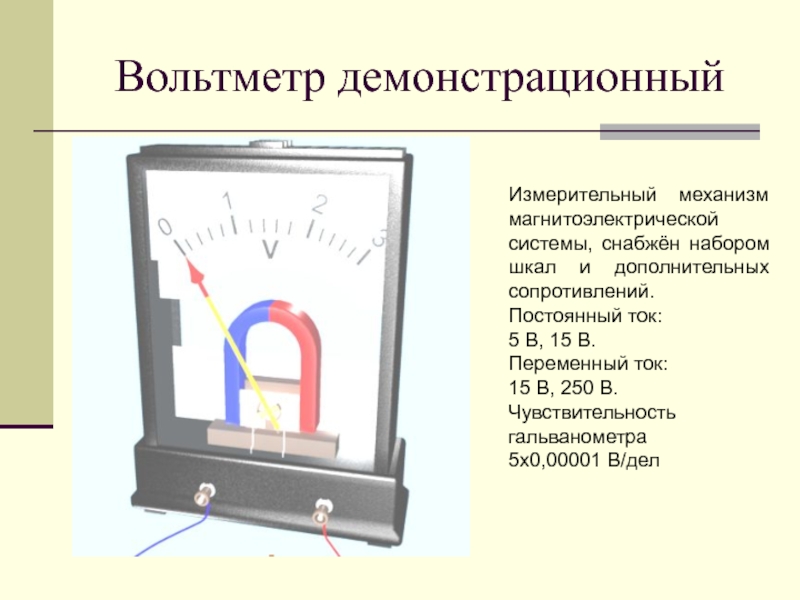

Слайд 9Вольтметр демонстрационный
Измерительный механизм магнитоэлектрической системы, снабжён набором шкал и дополнительных сопротивлений.
Постоянный ток:
5 В, 15 В.
Переменный ток:
15 В, 250 В. Чувствительность гальванометра
5х0,00001 В/дел
5 В, 15 В.
Переменный ток:
15 В, 250 В. Чувствительность гальванометра
5х0,00001 В/дел
Слайд 10Измерение напряжения

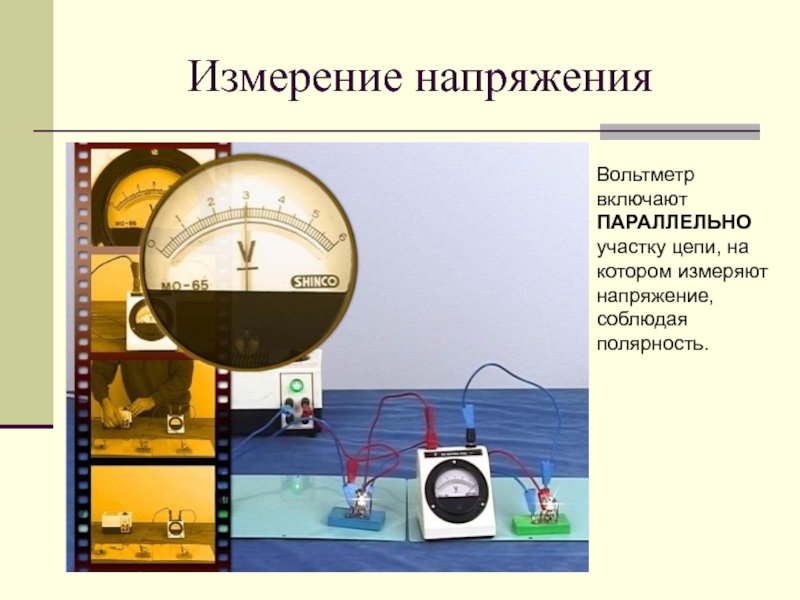

Вольтметр включают ПАРАЛЛЕЛЬНО
участку цепи, на котором измеряют напряжение,
соблюдая полярность.
Слайд 11
Повышение пределов измерения вольтметра

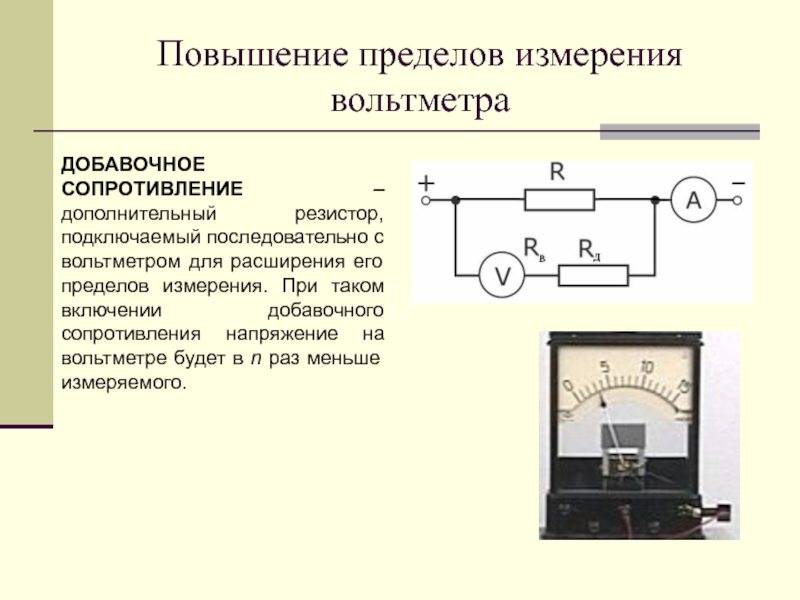

ДОБАВОЧНОЕ СОПРОТИВЛЕНИЕ – дополнительный резистор, подключаемый последовательно с
вольтметром для расширения его пределов измерения. При таком включении добавочного сопротивления напряжение на вольтметре будет в n раз меньше измеряемого.

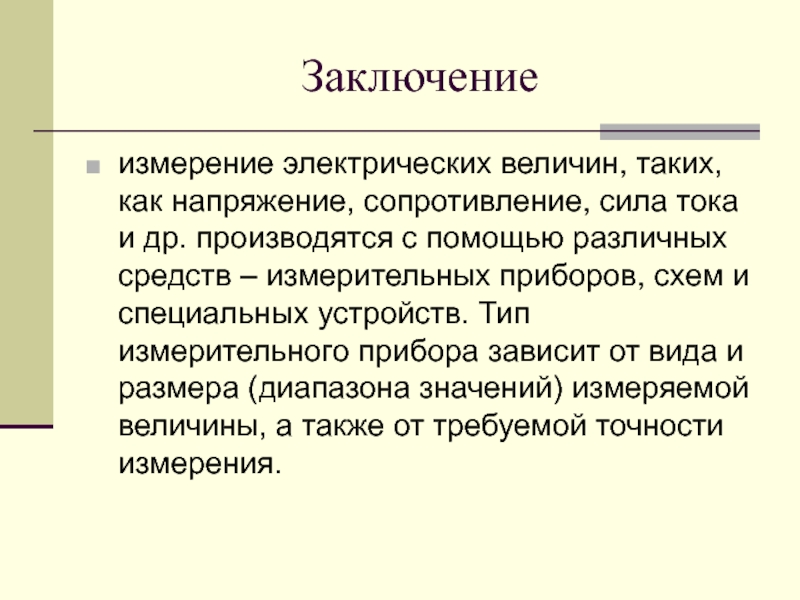

Слайд 13Заключение
измерение электрических величин, таких, как напряжение, сопротивление, сила тока и др.
производятся с помощью различных средств – измерительных приборов, схем и специальных устройств. Тип измерительного прибора зависит от вида и размера (диапазона значений) измеряемой величины, а также от требуемой точности измерения.
