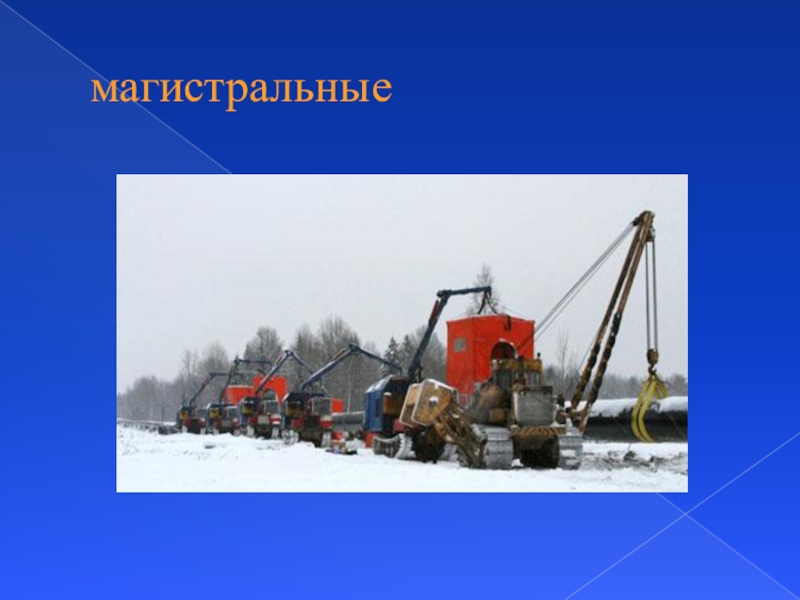

- 4. магистральные
- 5. магистральные
- 6. магистральные
- 7. технологические
- 8. энергетических блоков
- 9. санитарно-технические.

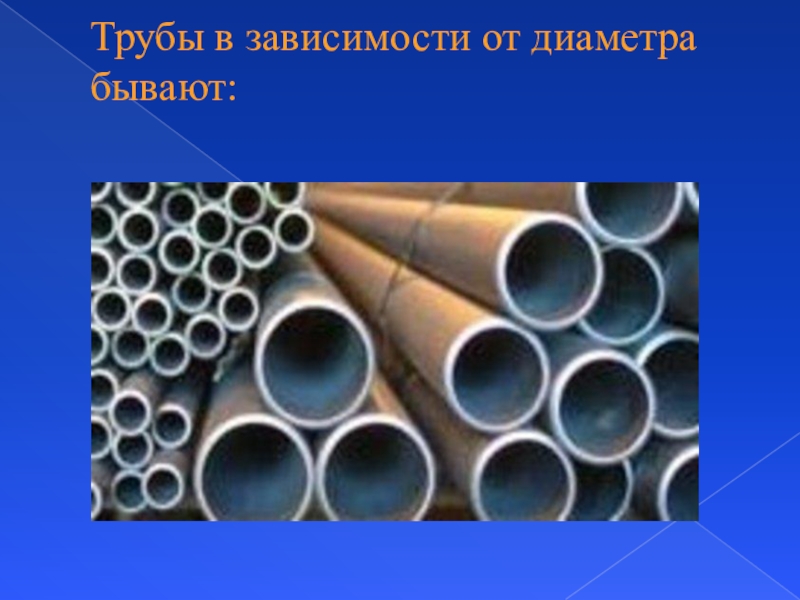

- 10. Трубы в зависимости от диаметра бывают:
- 11. Сваркой соединяют трубы диаметром от нескольких десятков
- 12. Обычно сварку труб в зависимости от толщины
- 13. Особенности сварки труб.При сварке трубопроводов для
- 14. Сварочные стыки.Сварочные стыки труб свариваются способами:А) ПоворотнымБ) НеповоротнымВ) Горизонтальным
- 15. Подготовка стыков под сварку.Технология подготовки труб под сварку будет иная, чем при сварке листовых конструкций.
- 16. Перед сборкой производится визуальный осмотр поверхности
- 17. Фаски снимают с торцов труб механическим способом,
- 18. При сварке труб с толщиной до 3
- 19. Разностенность толщин стенок свариваемых труб и смещение
- 20. Прихватки.Прихватки, являющиеся составной частью сварного шва, выполняют
- 21. При сварке труб диаметром до 300 мм
- 22. Поворотное положение — трубу можно вращать.Первый слой
- 23. Стык делят на четыре участка. Вначале сваривают
- 24. Схема сварки стыка труб малого диаметра.На
- 25. Сварка неповоротных стыков.Этот случай является наиболее трудным
- 26. Неповоротное — трубу нельзя вращать.Неповоротные стыки труб
- 27. Неповоротный стыкНеповоротный стык сваривают последовательно нижним, вертикальным и потолочным швами.
- 28. Неповоротный стыкВ неповоротных стыках труб диаметром до
- 29. Сварка труб диаметром до 300 ммПри сварке
- 30. К сварке труб допускаются сварщики, сдавшие экзамен

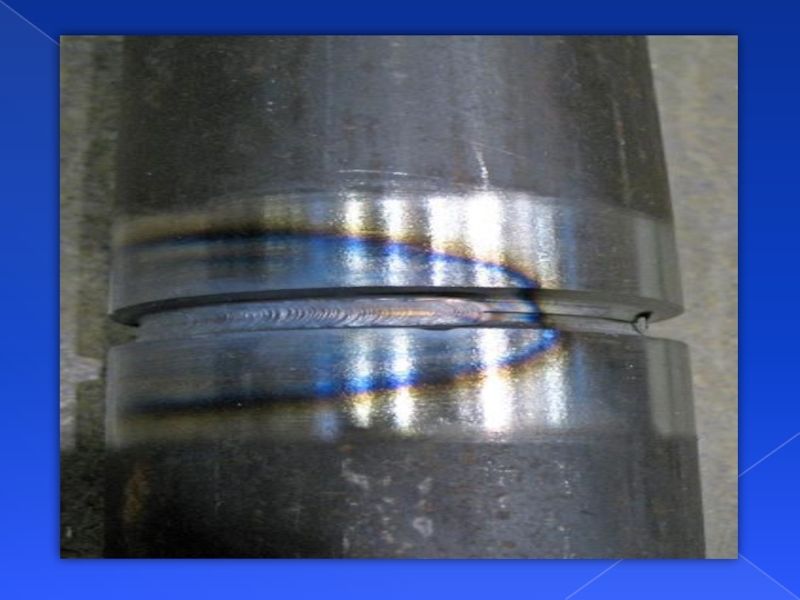

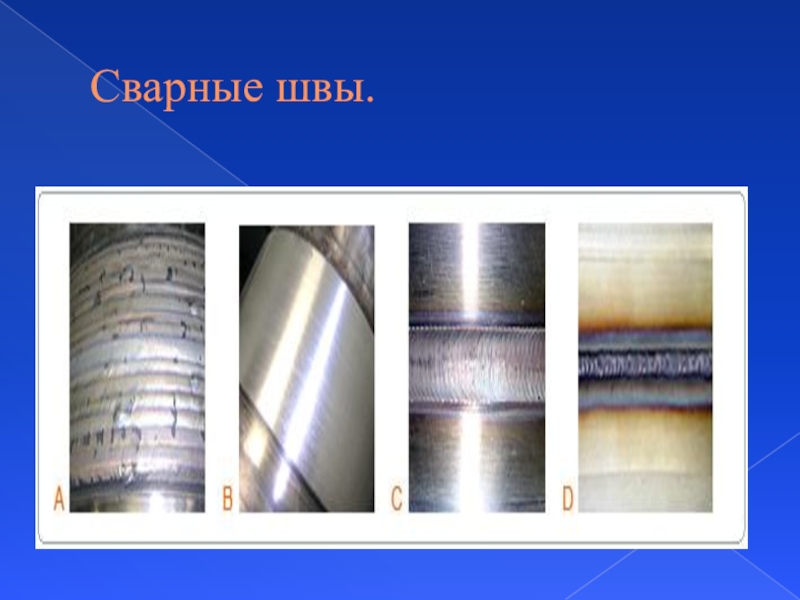

- 31. Сварные швы.
- 32. Слайд 32
- 33. Слайд 33

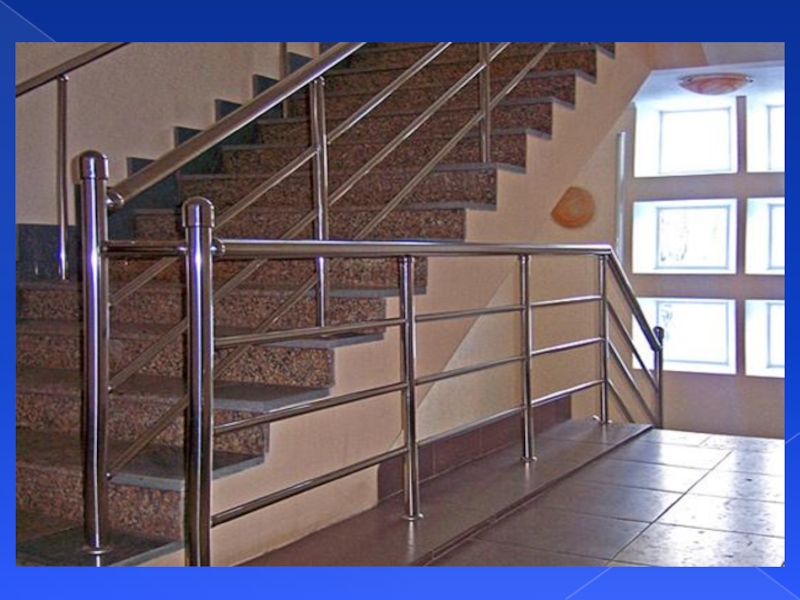

- 34. Изделия из труб.
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38
- 39. Закрепление материала. 1.Какие бывают трубопроводы в
Тема урока:Дуговая сварка стыков труб поворотных иБесповоротных.
Слайд 1Открытый урок на интерактивной доске
по спецтехнологии.
Профессия «Электросварщик ручной сварки»
Разработал

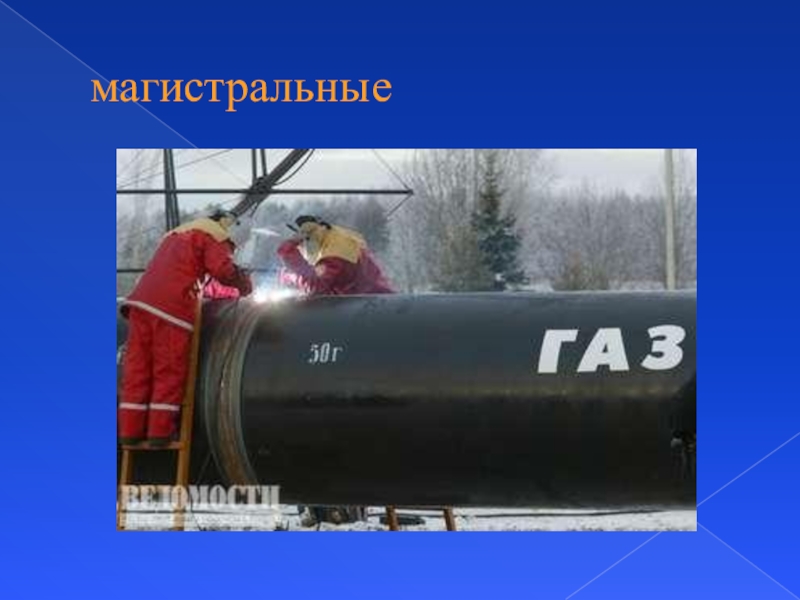

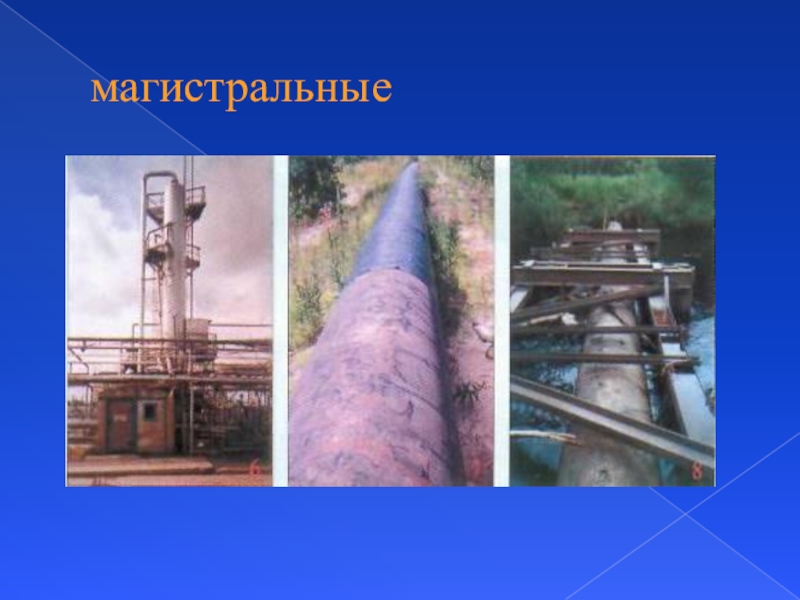

Слайд 3Трубопроводы в зависимости от назначения делятся на :магистральные, технологические, энергетических блоков
и санитарно-технические.
Слайд 11Сваркой соединяют трубы диаметром от нескольких десятков миллиметров до 1
440 мм, при толщине стенки до 16 мм и более

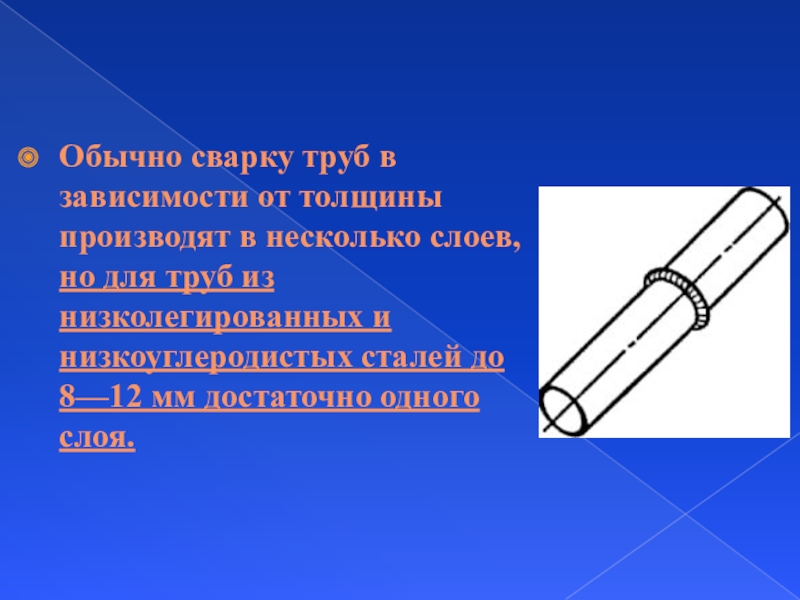

Слайд 12Обычно сварку труб в зависимости от толщины производят в несколько слоев,
но для труб из низколегированных и низкоуглеродистых сталей до 8—12 мм достаточно одного слоя.

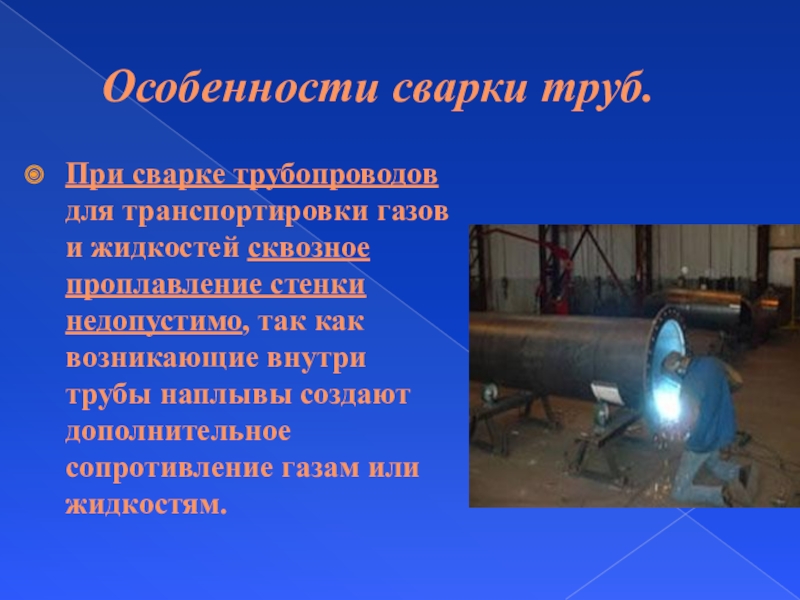

Слайд 13 Особенности сварки труб.
При сварке трубопроводов для транспортировки газов и жидкостей
сквозное проплавление стенки недопустимо, так как возникающие внутри трубы наплывы создают дополнительное сопротивление газам или жидкостям.

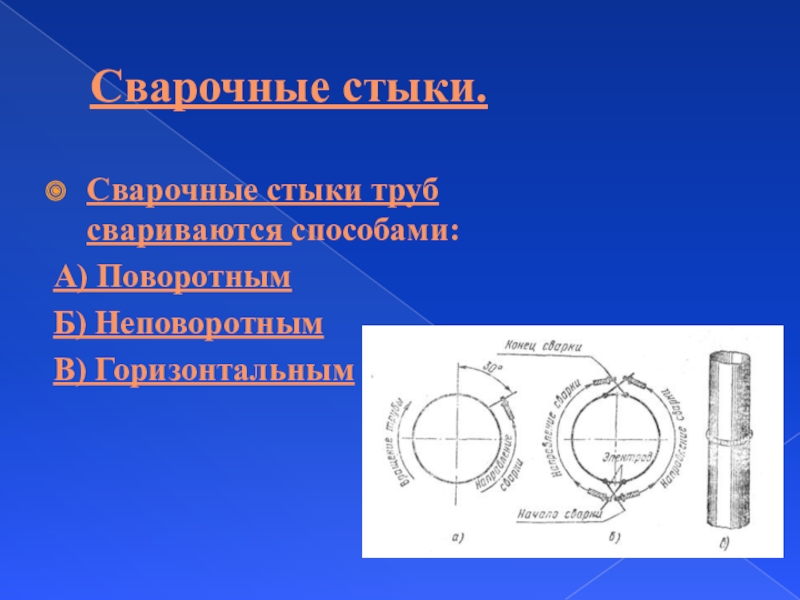

Слайд 14Сварочные стыки.
Сварочные стыки труб свариваются способами:
А) Поворотным
Б) Неповоротным
В) Горизонтальным
Слайд 15Подготовка стыков под сварку.
Технология подготовки труб под сварку будет иная, чем
при сварке листовых конструкций.

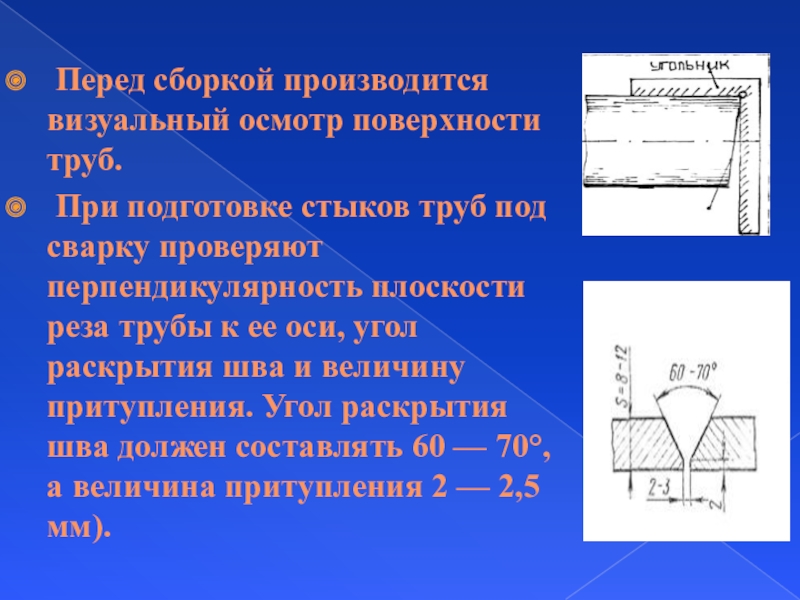

Слайд 16 Перед сборкой производится визуальный осмотр поверхности труб.
При подготовке стыков
труб под сварку проверяют перпендикулярность плоскости реза трубы к ее оси, угол раскрытия шва и величину притупления. Угол раскрытия шва должен составлять 60 — 70°, а величина притупления 2 — 2,5 мм).
Слайд 17Фаски снимают с торцов труб механическим способом, газовой резкой или другими
способами, обеспечивающими требуемую форму, размеры и качество обрабатываемых кромок.
Слайд 18При сварке труб с толщиной до 3 мм скоса кромок не
делают. Стык собирают с зазором до половины толщины стенки трубы. При сварке труб толщиной свыше 3 мм делают скос кромок под углом 35 — 45°. Острую часть кромок притупляют, чтобы они не оплавлялись при сварке и расплавленный металл не протекал внутрь трубы.
Слайд 19Разностенность толщин стенок свариваемых труб и смещение их кромок не должны
превышать 10% толщины стенки, но быть не более 3 мм. При стыковке труб должен обеспечиваться равномерный зазор между соединяемыми кромками стыкуемых элементов, равный 2—3 м.Перед сборкой кромки стыкуемых труб, а также прилегающие к ним внутренние и наружные
поверхности на длине 15 — 20 мм очищают от масла, окалины, ржавчины и грязи.
поверхности на длине 15 — 20 мм очищают от масла, окалины, ржавчины и грязи.

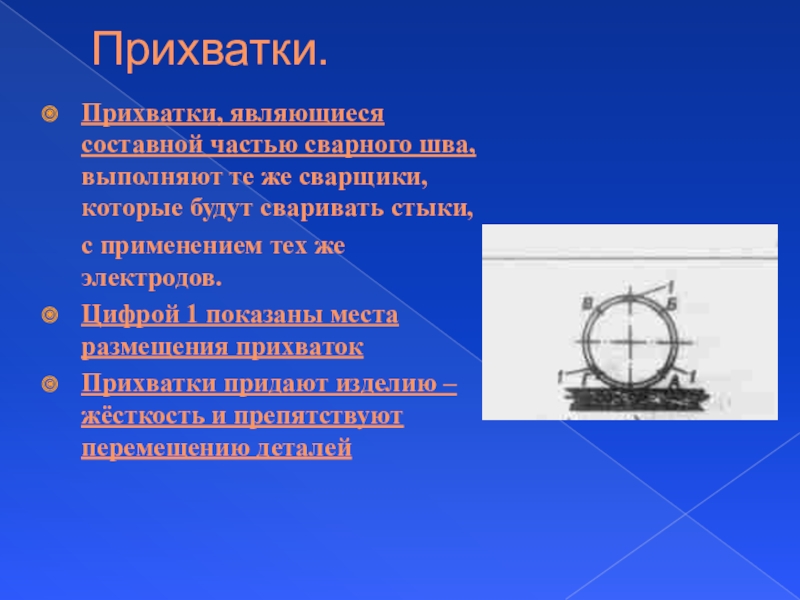

Слайд 20Прихватки.
Прихватки, являющиеся составной частью сварного шва, выполняют те же сварщики, которые
будут сваривать стыки,
с применением тех же электродов.
Цифрой 1 показаны места размещения прихваток
Прихватки придают изделию – жёсткость и препятствуют перемещению деталей
с применением тех же электродов.
Цифрой 1 показаны места размещения прихваток
Прихватки придают изделию – жёсткость и препятствуют перемещению деталей

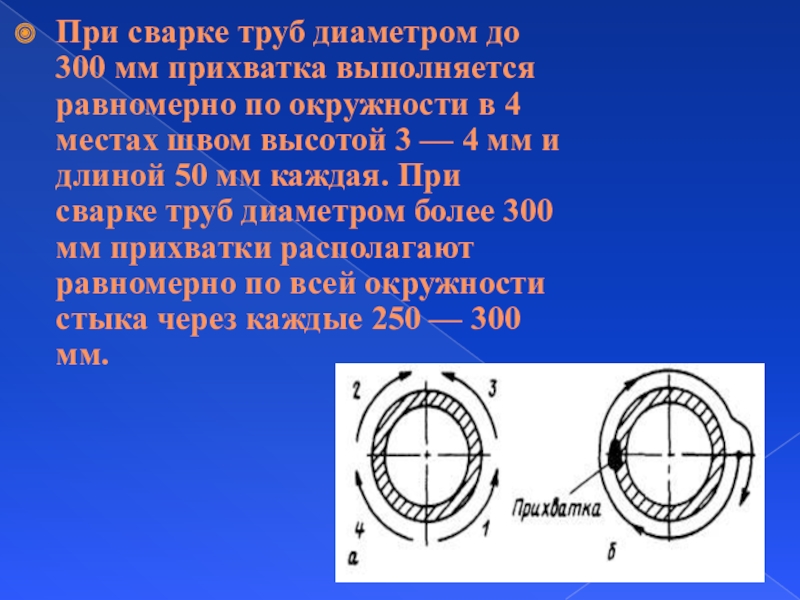

Слайд 21При сварке труб диаметром до 300 мм прихватка выполняется равномерно по
окружности в 4 местах швом высотой 3 — 4 мм и длиной 50 мм каждая. При сварке труб диаметром более 300 мм прихватки располагают равномерно по всей окружности стыка через каждые 250 — 300 мм.
Слайд 22Поворотное положение — трубу можно вращать.
Первый слой высотой 3--4 мм сваривают
электродами диаметром 2—3 — 4 мм. Первый слой создает местный провар в корне шва и надежное сплавление кромок.
Второй слой наплавляется электродами большего диаметра и при повышенном токе.
Третий слой накладывают в одном направлении при вращении трубы.
Второй слой наплавляется электродами большего диаметра и при повышенном токе.
Третий слой накладывают в одном направлении при вращении трубы.
Сварка поворотных стыков.

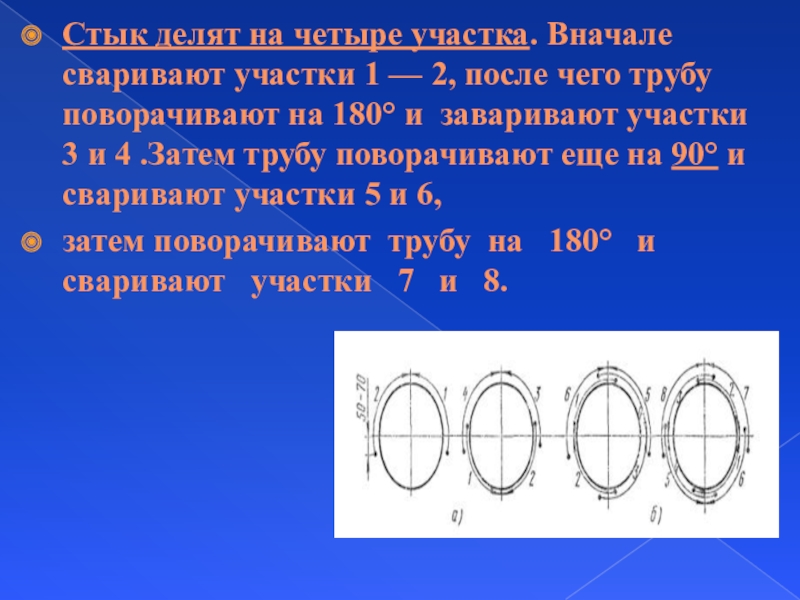

Слайд 23Стык делят на четыре участка. Вначале сваривают участки 1 — 2,
после чего трубу поворачивают на 180° и заваривают участки 3 и 4 .Затем трубу поворачивают еще на 90° и сваривают участки 5 и 6,
затем поворачивают трубу на 180° и сваривают участки 7 и 8.
затем поворачивают трубу на 180° и сваривают участки 7 и 8.
Слайд 24Схема сварки стыка труб малого диаметра.
На трубах диаметром
до 200 мм можно не делить стык на участки и сваривать его сплошным швом с поворотом трубы в процессе сварки

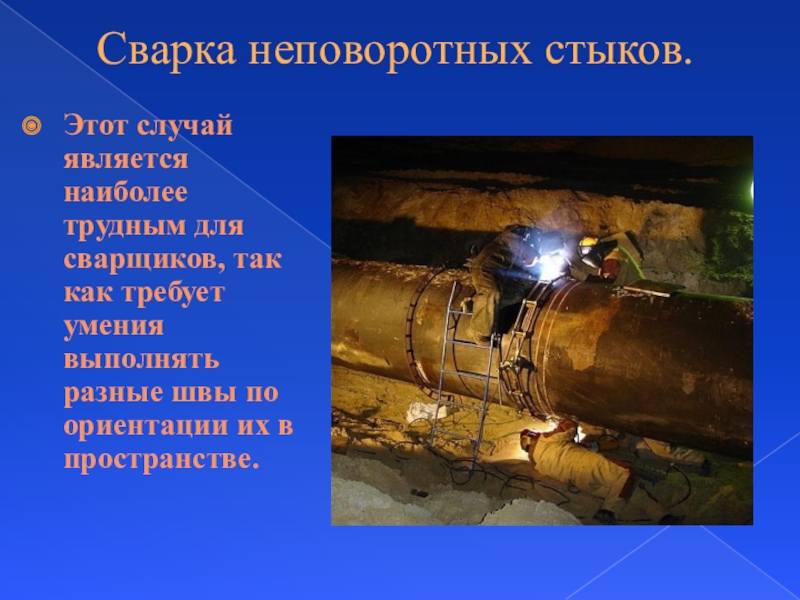

Слайд 25Сварка неповоротных стыков.
Этот случай является наиболее трудным для сварщиков, так как
требует умения выполнять разные швы по ориентации их в пространстве.
Слайд 26Неповоротное — трубу нельзя вращать.
Неповоротные стыки труб при толщине стенок до
12 мм свариваются в три слоя.
Высота каждого слоя не должна превышать 4 мм, а ширина валика должна быть равной двум-трем диаметрам электрода.
Высота каждого слоя не должна превышать 4 мм, а ширина валика должна быть равной двум-трем диаметрам электрода.
Сварка неповоротных стыков.

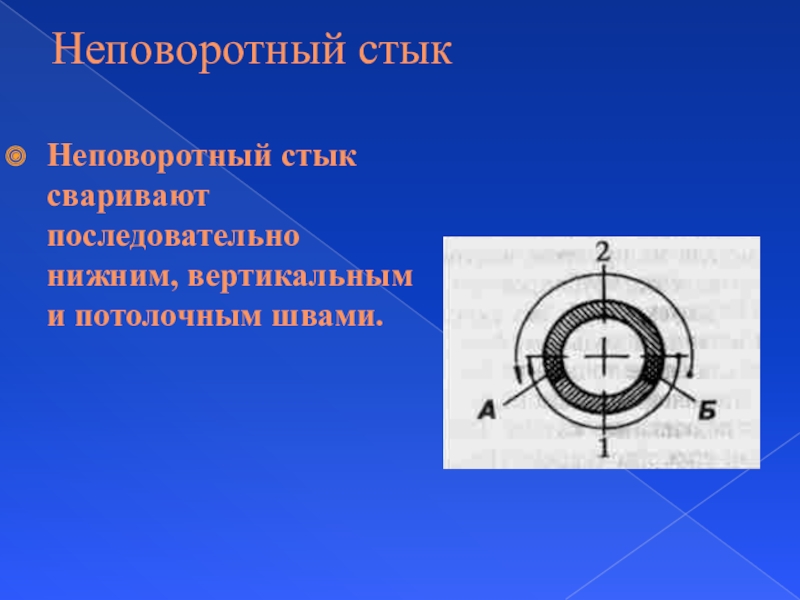

Слайд 27Неповоротный стык
Неповоротный стык сваривают последовательно нижним, вертикальным и потолочным швами.
Слайд 28Неповоротный стык
В неповоротных стыках труб диаметром до 150 мм сначала сваривают
нижнюю половину, затем в обратном направлении - верхнюю. Начало и конец верхнего шва сваривают с перекрытием на участках А и Б
Слайд 29Сварка труб диаметром до 300 мм
При сварке труб диаметром до 300
мм и более сварку начинают с какой-либо точки окружности и выполняют четырьмя участками

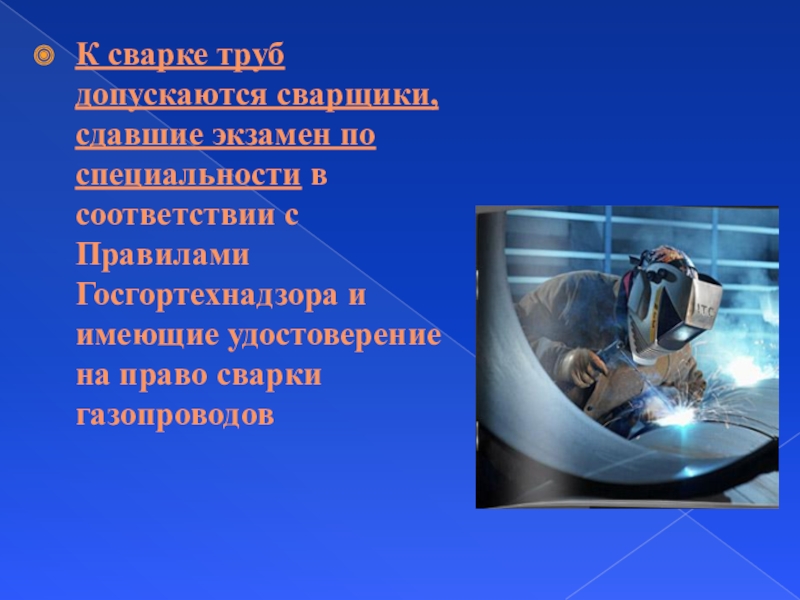

Слайд 30К сварке труб допускаются сварщики, сдавшие экзамен по специальности в соответствии
с Правилами Госгортехнадзора и имеющие удостоверение на право сварки газопроводов

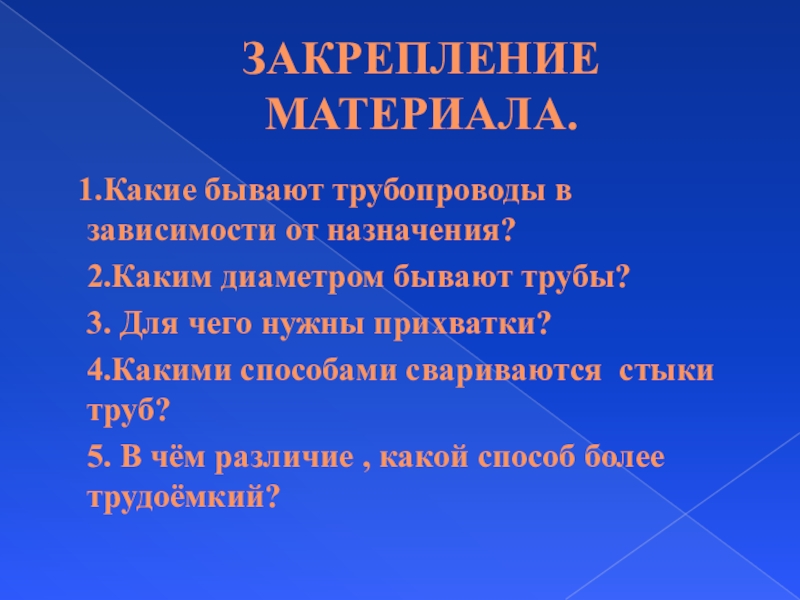

Слайд 39Закрепление материала.
1.Какие бывают трубопроводы в зависимости от назначения?
2.Каким диаметром бывают трубы?
3. Для чего нужны прихватки?
4.Какими способами свариваются стыки труб?
5. В чём различие , какой способ более трудоёмкий?
3. Для чего нужны прихватки?
4.Какими способами свариваются стыки труб?
5. В чём различие , какой способ более трудоёмкий?
