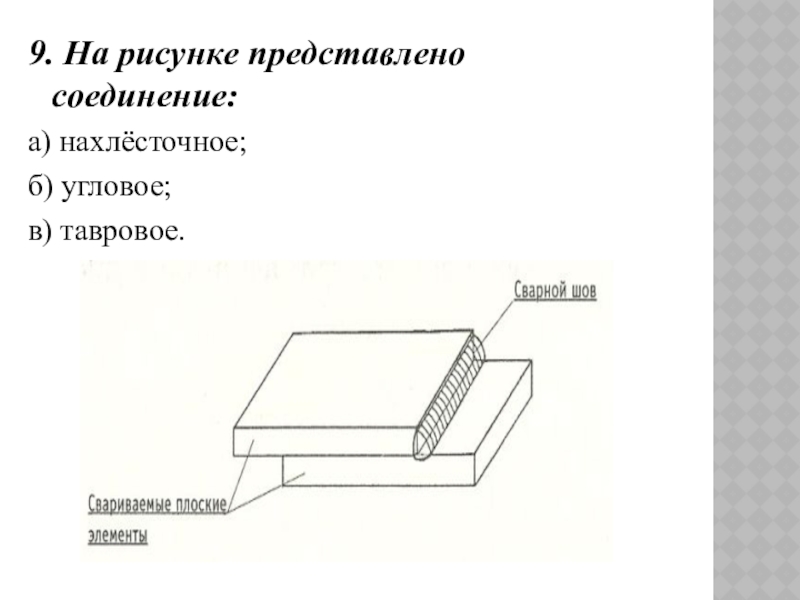

- 29. 8. На рисунке представлено соединение: а) нахлёсточное;б) угловое;в) торцовое.
- 30. 9. На рисунке представлено соединение: а) нахлёсточное;б) угловое;в) тавровое.

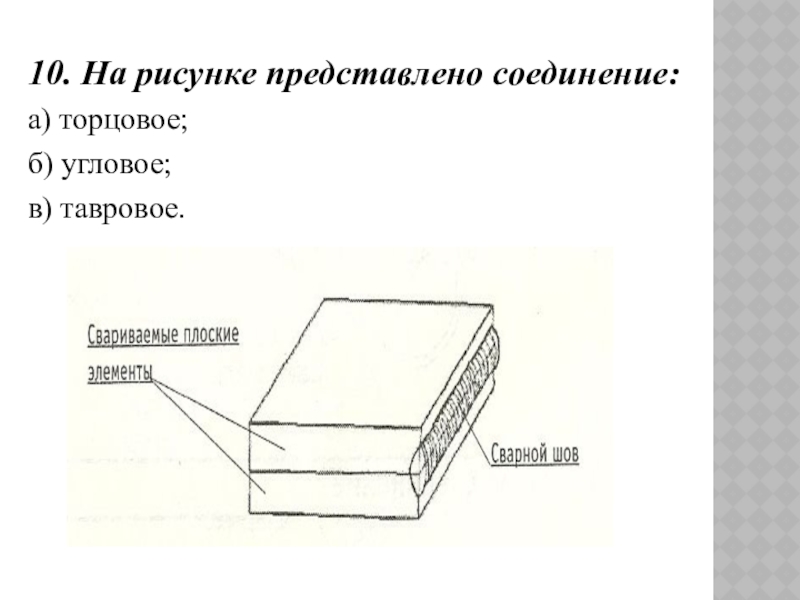

- 31. 10. На рисунке представлено соединение:а) торцовое;б) угловое;в) тавровое.
- 32. Ответы теста1. Сварным соединением называется:а) неразъёмное соединение,
- 33. 3. Угловым соединением называется:а) сварное соединение, в
- 34. 4. Нахлёсточным соединением называется:а) сварное соединение, в
- 35. 5. Тавровым соединением называется:а) сварное соединение, в
- 36. 6. Торцовым соединением называется:а) сварное соединение, в
- 37. 7. На рисунке представлено соединение:
- 38. 8. На рисунке представлено соединение: а) нахлёсточное;б) угловое;в) торцовое.
- 39. 9. На рисунке представлено соединение: а) нахлёсточное;б) угловое;в) тавровое.
- 40. 10. На рисунке представлено соединение:а) торцовое;б) угловое;в) тавровое.

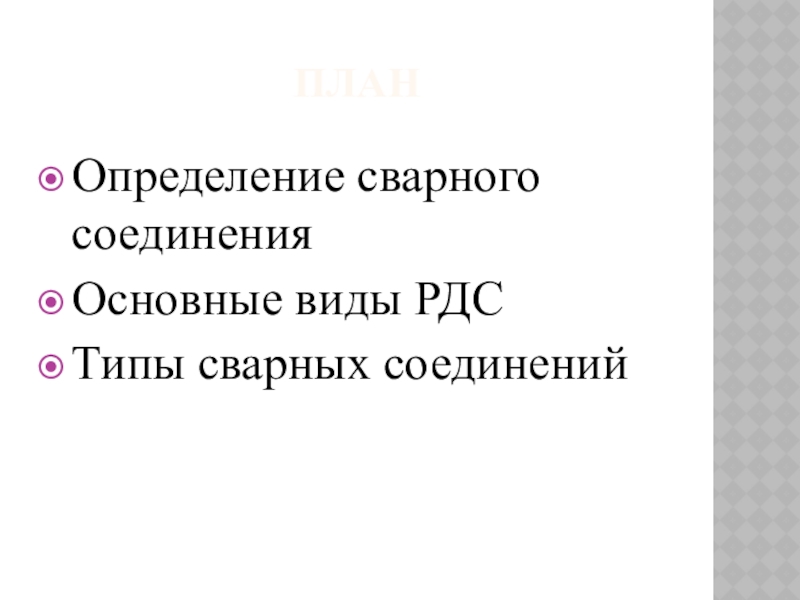

ПланОпределение сварного соединенияОсновные виды РДСТипы сварных соединений
Слайд 1Департамент образования Ямало-Ненецкого автономного округа Государственное профессиональное образовательное учреждение Ямало -
Ненецкого автономного округа
«Надымский профессиональный колледж»

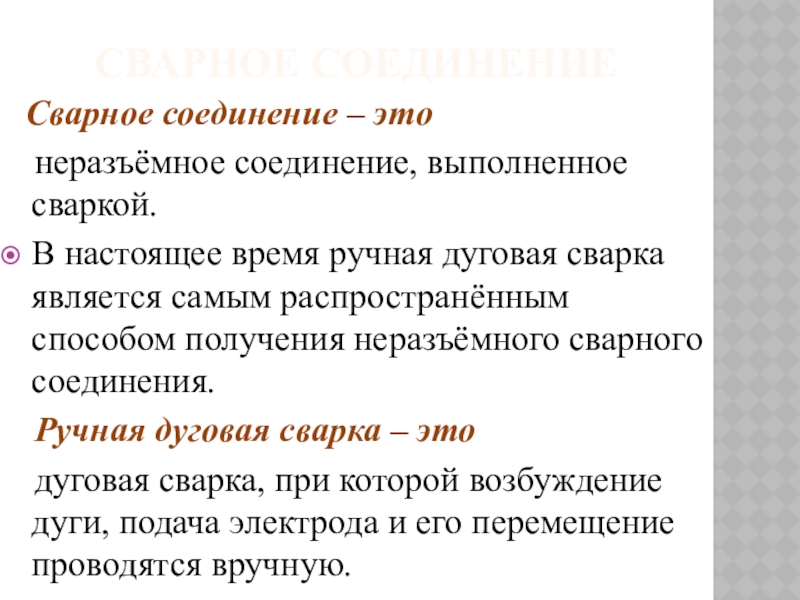

Слайд 3СВАРНОЕ СОЕДИНЕНИЕ
Сварное соединение – это
неразъёмное соединение, выполненное сваркой.
В
настоящее время ручная дуговая сварка является самым распространённым способом получения неразъёмного сварного соединения.

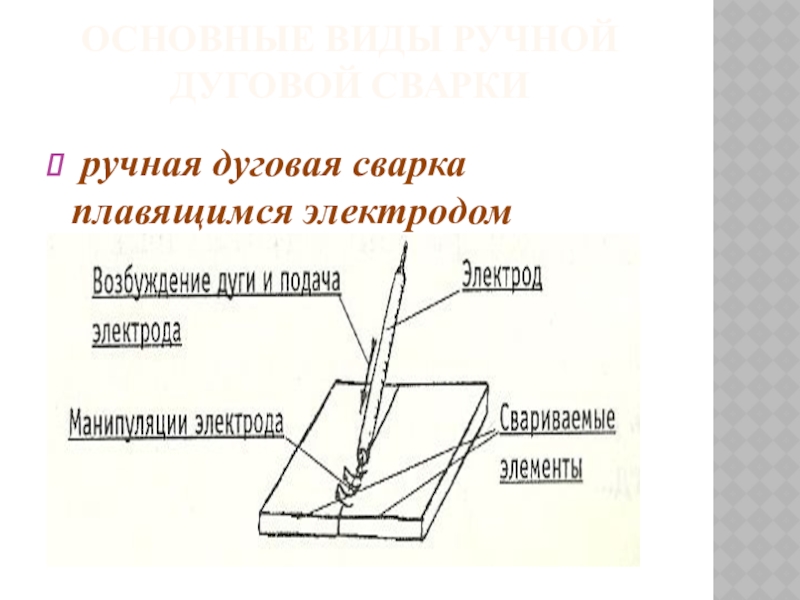

Ручная дуговая сварка – это
дуговая сварка, при которой возбуждение дуги, подача электрода и его перемещение проводятся вручную.
Ручная дуговая сварка – это
дуговая сварка, при которой возбуждение дуги, подача электрода и его перемещение проводятся вручную.

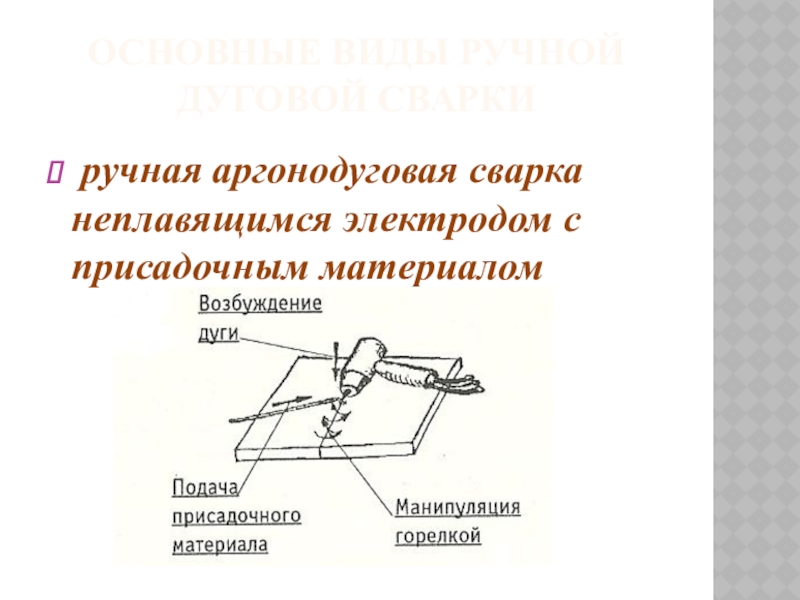

Слайд 5Основные виды ручной дуговой сварки
ручная аргонодуговая сварка неплавящимся электродом с
присадочным материалом

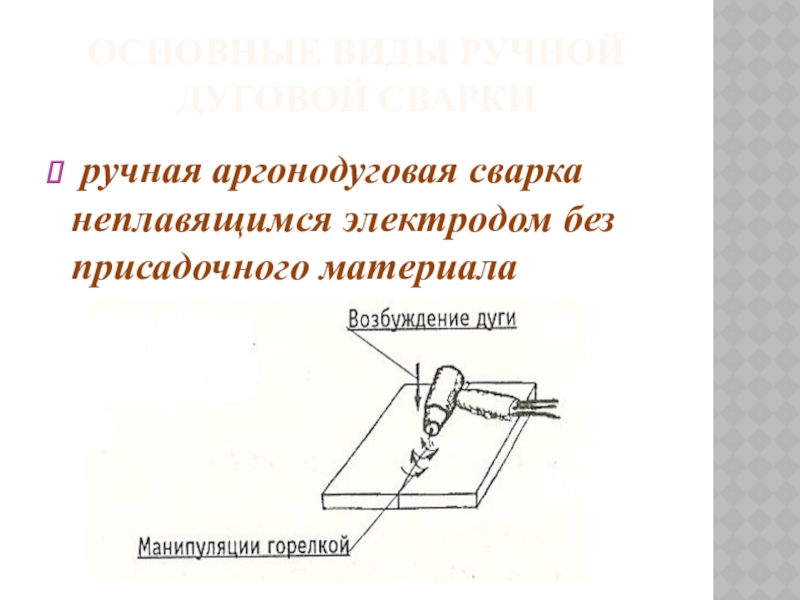

Слайд 6Основные виды ручной дуговой сварки
ручная аргонодуговая сварка неплавящимся электродом без
присадочного материала

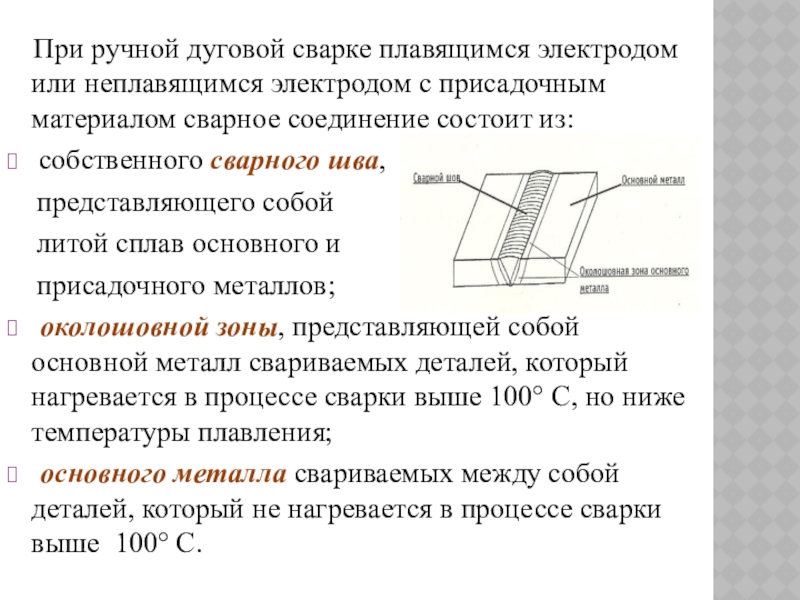

Слайд 7 При ручной дуговой сварке плавящимся электродом или неплавящимся электродом
с присадочным материалом сварное соединение состоит из:
собственного сварного шва,
представляющего собой
литой сплав основного и
присадочного металлов;
околошовной зоны, представляющей собой основной металл свариваемых деталей, который нагревается в процессе сварки выше 100° С, но ниже температуры плавления;
основного металла свариваемых между собой деталей, который не нагревается в процессе сварки выше 100° С.
собственного сварного шва,
представляющего собой
литой сплав основного и
присадочного металлов;
околошовной зоны, представляющей собой основной металл свариваемых деталей, который нагревается в процессе сварки выше 100° С, но ниже температуры плавления;
основного металла свариваемых между собой деталей, который не нагревается в процессе сварки выше 100° С.

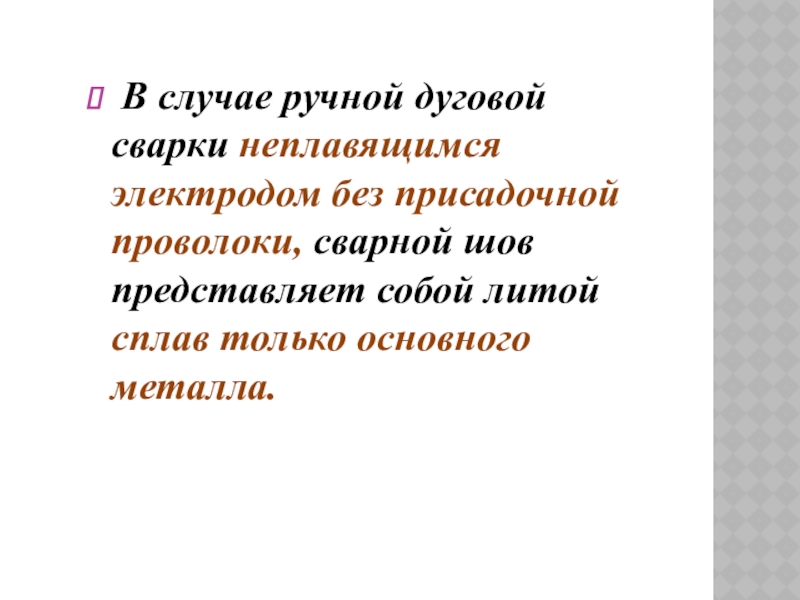

Слайд 8 В случае ручной дуговой сварки неплавящимся электродом без присадочной проволоки,
сварной шов представляет собой литой сплав только основного металла.

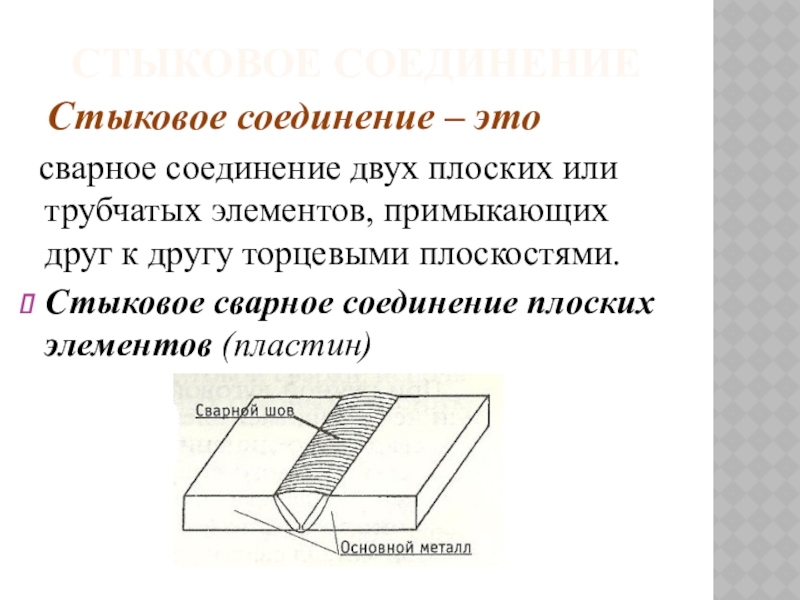

Слайд 10Стыковое соединение
Стыковое соединение – это
сварное соединение двух плоских
или трубчатых элементов, примыкающих друг к другу торцевыми плоскостями.
Стыковое сварное соединение плоских элементов (пластин)
Стыковое сварное соединение плоских элементов (пластин)

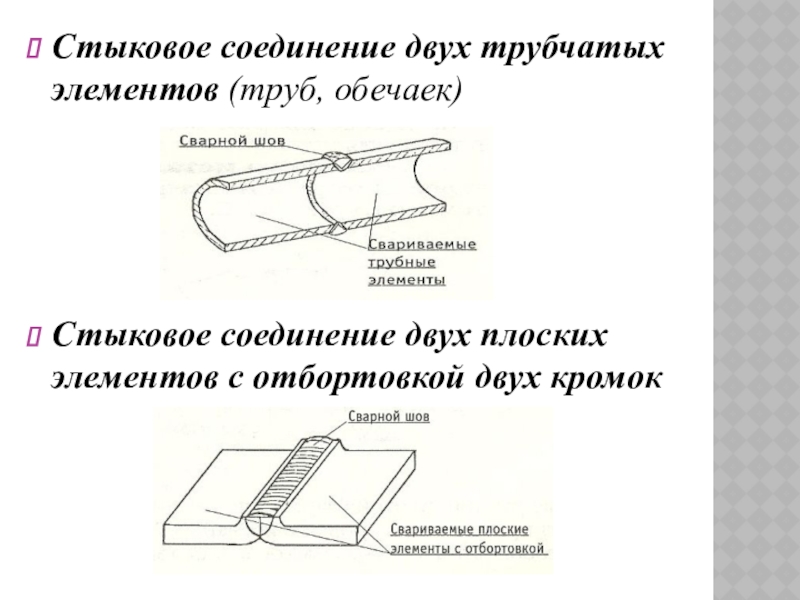

Слайд 11Стыковое соединение двух трубчатых элементов (труб, обечаек)
Стыковое соединение двух плоских элементов
с отбортовкой двух кромок

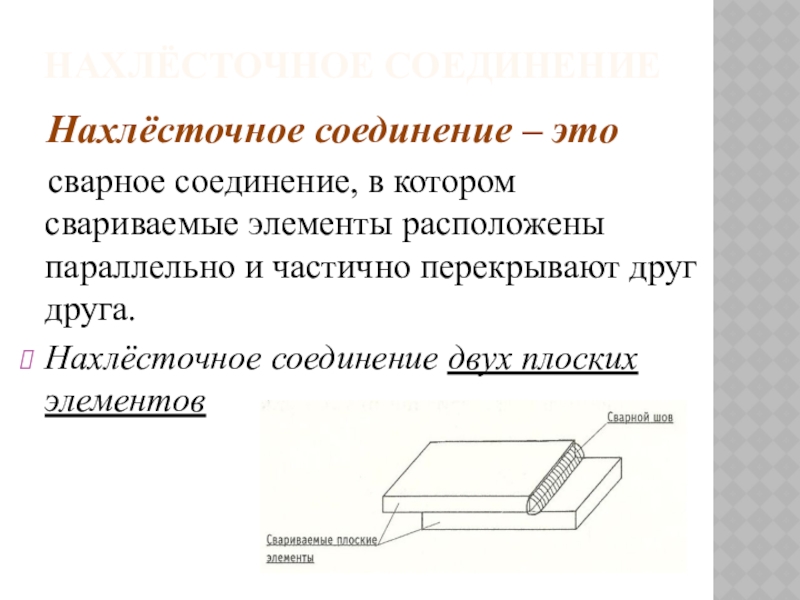

Слайд 12Нахлёсточное соединение
Нахлёсточное соединение – это
сварное соединение,
в котором свариваемые элементы расположены параллельно и частично перекрывают друг друга.
Нахлёсточное соединение двух плоских элементов
Нахлёсточное соединение двух плоских элементов

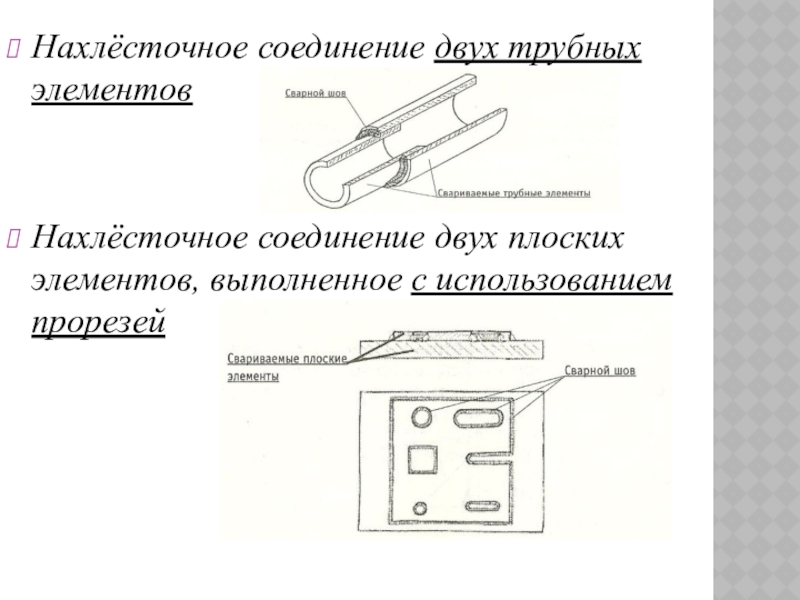

Слайд 13Нахлёсточное соединение двух трубных элементов
Нахлёсточное соединение двух плоских элементов, выполненное с
использованием прорезей

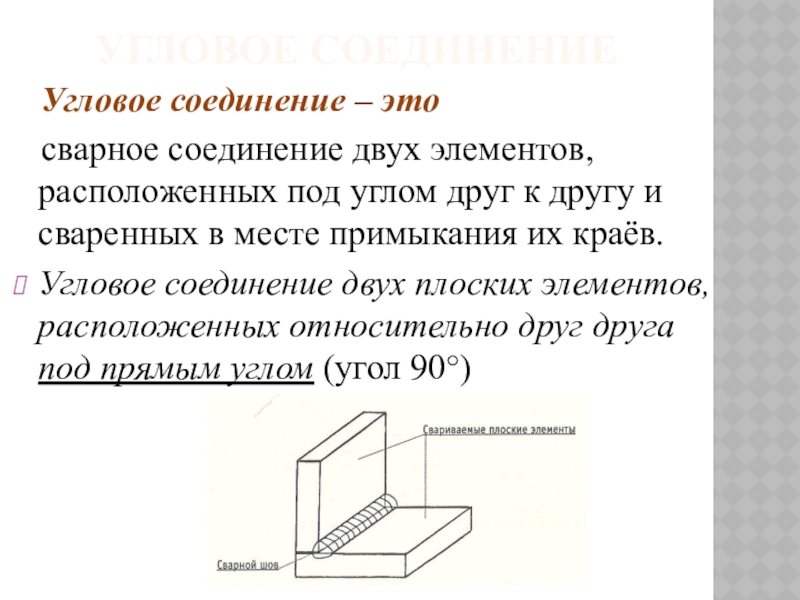

Слайд 14Угловое соединение
Угловое соединение – это
сварное соединение
двух элементов, расположенных под углом друг к другу и сваренных в месте примыкания их краёв.
Угловое соединение двух плоских элементов, расположенных относительно друг друга под прямым углом (угол 90°)
Угловое соединение двух плоских элементов, расположенных относительно друг друга под прямым углом (угол 90°)
Слайд 15Угловое соединение двух плоских элементов, расположенных относительно друг друга под
острым (или тупым) углом

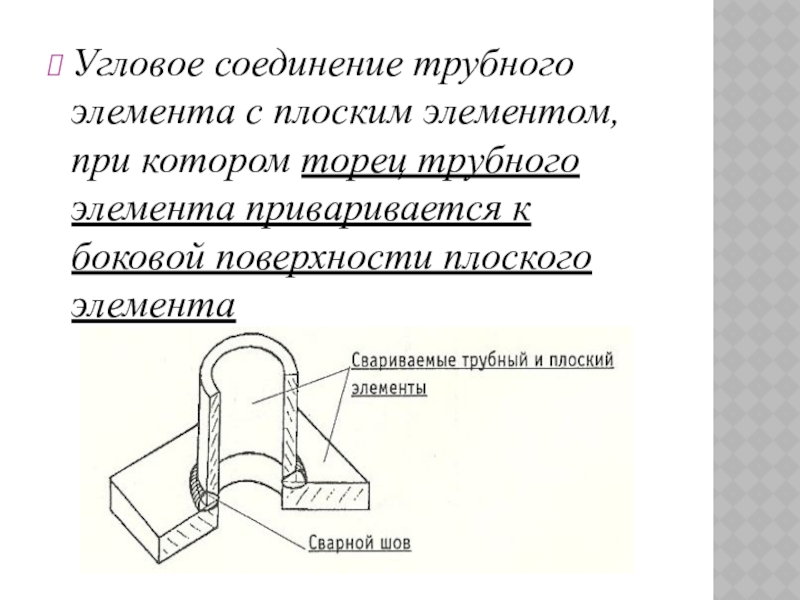

Слайд 16Угловое соединение трубного элемента с плоским элементом, при котором торец трубного
элемента приваривается к боковой поверхности плоского элемента
Слайд 17Угловое соединение трубного элемента с основным трубным элементом, при котором торец
трубного элемента приваривается к боковой поверхности основного трубного элемента

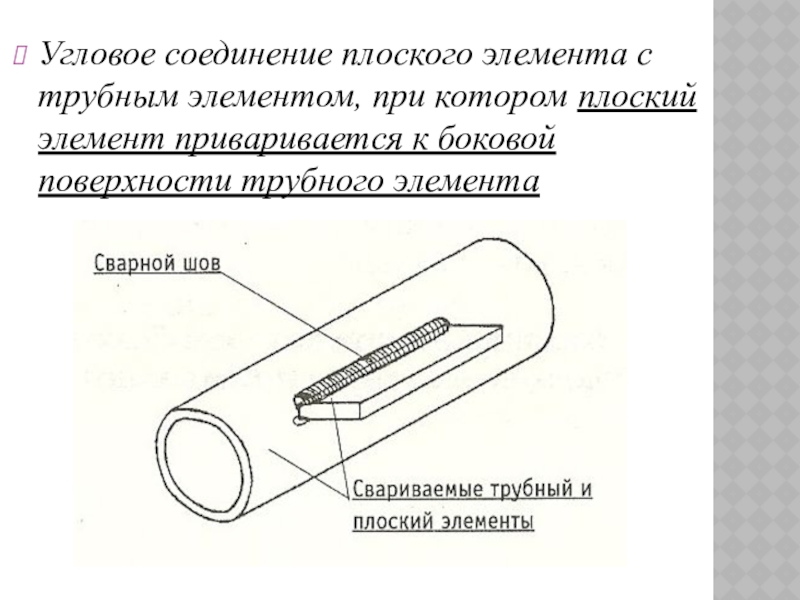

Слайд 18Угловое соединение плоского элемента с трубным элементом, при котором плоский элемент
приваривается к боковой поверхности трубного элемента

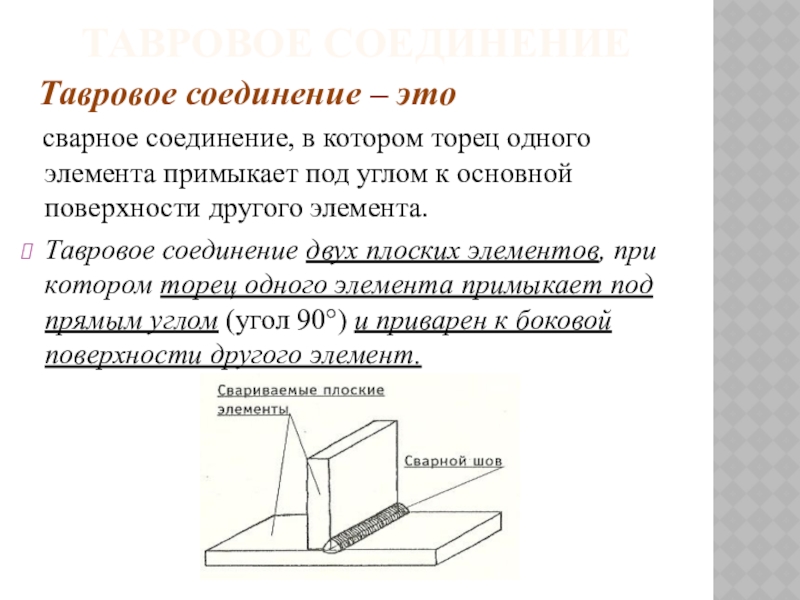

Слайд 19Тавровое соединение
Тавровое соединение – это
сварное соединение, в
котором торец одного элемента примыкает под углом к основной поверхности другого элемента.
Тавровое соединение двух плоских элементов, при котором торец одного элемента примыкает под прямым углом (угол 90°) и приварен к боковой поверхности другого элемент.
Тавровое соединение двух плоских элементов, при котором торец одного элемента примыкает под прямым углом (угол 90°) и приварен к боковой поверхности другого элемент.

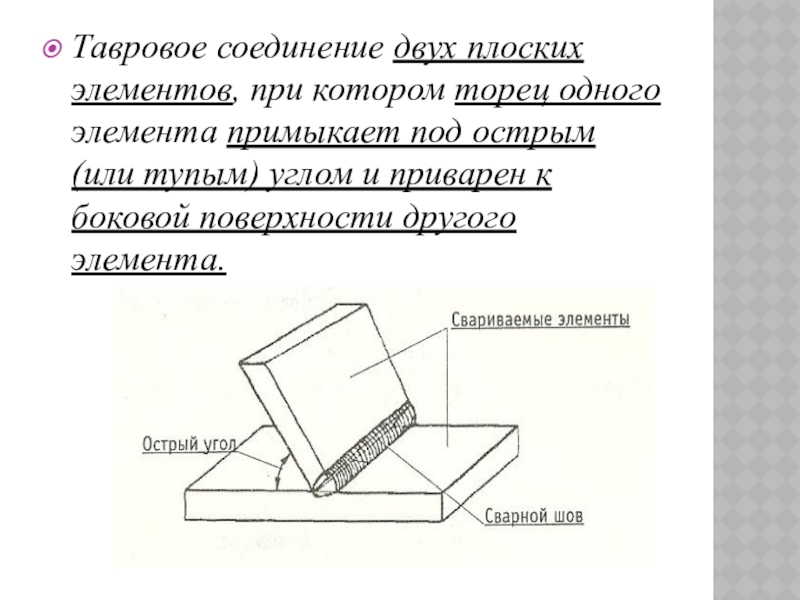

Слайд 20Тавровое соединение двух плоских элементов, при котором торец одного элемента примыкает
под острым (или тупым) углом и приварен к боковой поверхности другого элемента.

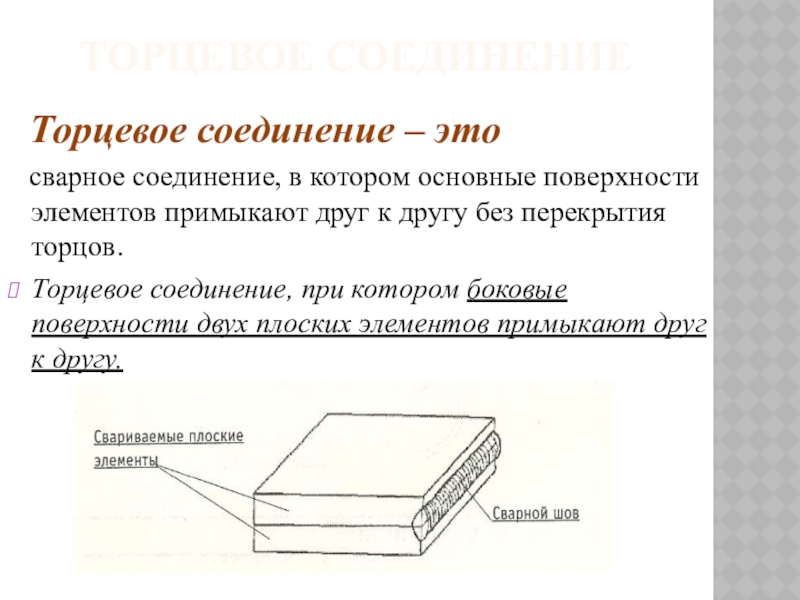

Слайд 21Торцевое соединение
Торцевое соединение – это
сварное соединение,
в котором основные поверхности элементов примыкают друг к другу без перекрытия торцов.
Торцевое соединение, при котором боковые поверхности двух плоских элементов примыкают друг к другу.
Торцевое соединение, при котором боковые поверхности двух плоских элементов примыкают друг к другу.

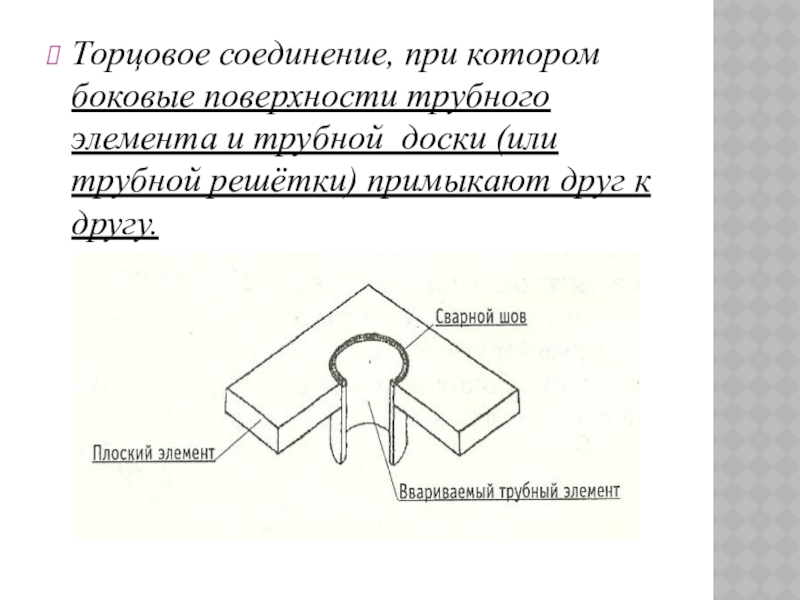

Слайд 22Торцовое соединение, при котором боковые поверхности трубного элемента и трубной доски
(или трубной решётки) примыкают друг к другу.

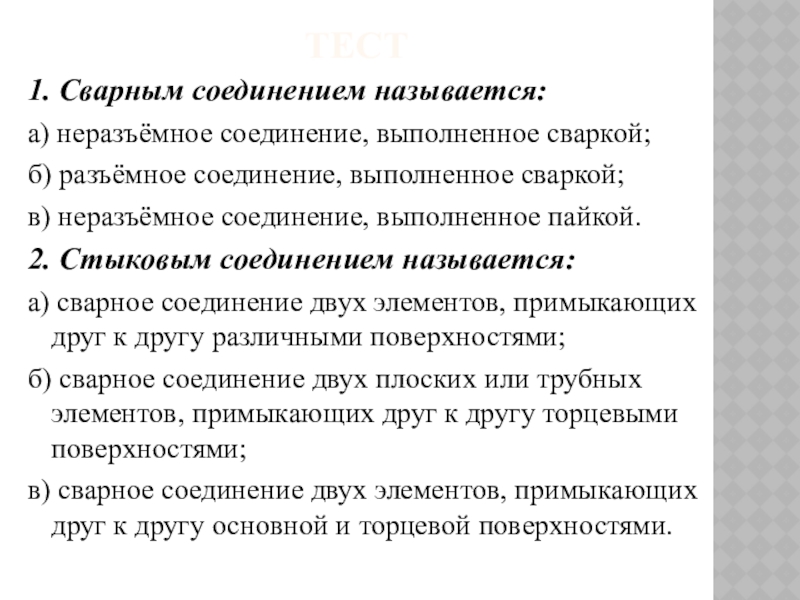

Слайд 23тест
1. Сварным соединением называется:
а) неразъёмное соединение, выполненное сваркой;
б) разъёмное соединение, выполненное
сваркой;
в) неразъёмное соединение, выполненное пайкой.
2. Стыковым соединением называется:
а) сварное соединение двух элементов, примыкающих друг к другу различными поверхностями;
б) сварное соединение двух плоских или трубных элементов, примыкающих друг к другу торцевыми поверхностями;
в) сварное соединение двух элементов, примыкающих друг к другу основной и торцевой поверхностями.
в) неразъёмное соединение, выполненное пайкой.
2. Стыковым соединением называется:
а) сварное соединение двух элементов, примыкающих друг к другу различными поверхностями;
б) сварное соединение двух плоских или трубных элементов, примыкающих друг к другу торцевыми поверхностями;
в) сварное соединение двух элементов, примыкающих друг к другу основной и торцевой поверхностями.

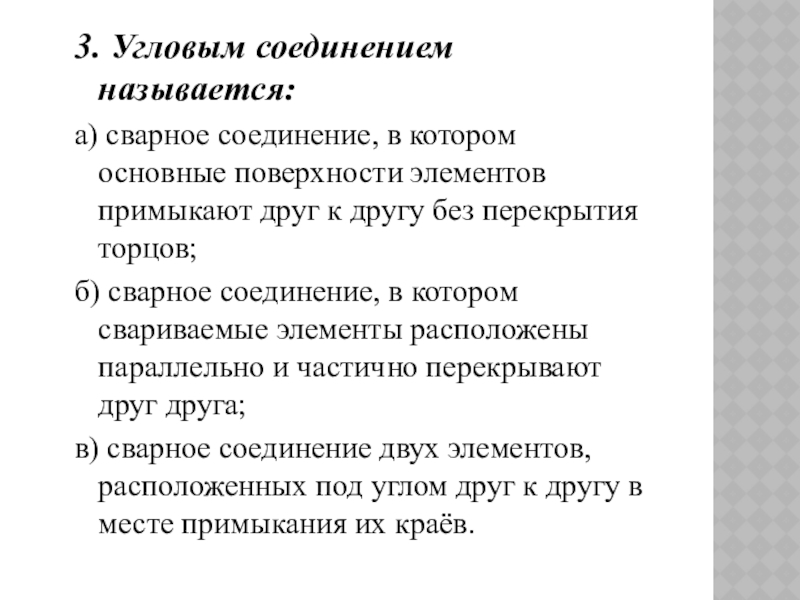

Слайд 243. Угловым соединением называется:
а) сварное соединение, в котором основные поверхности элементов
примыкают друг к другу без перекрытия торцов;
б) сварное соединение, в котором свариваемые элементы расположены параллельно и частично перекрывают друг друга;
в) сварное соединение двух элементов, расположенных под углом друг к другу в месте примыкания их краёв.
б) сварное соединение, в котором свариваемые элементы расположены параллельно и частично перекрывают друг друга;
в) сварное соединение двух элементов, расположенных под углом друг к другу в месте примыкания их краёв.

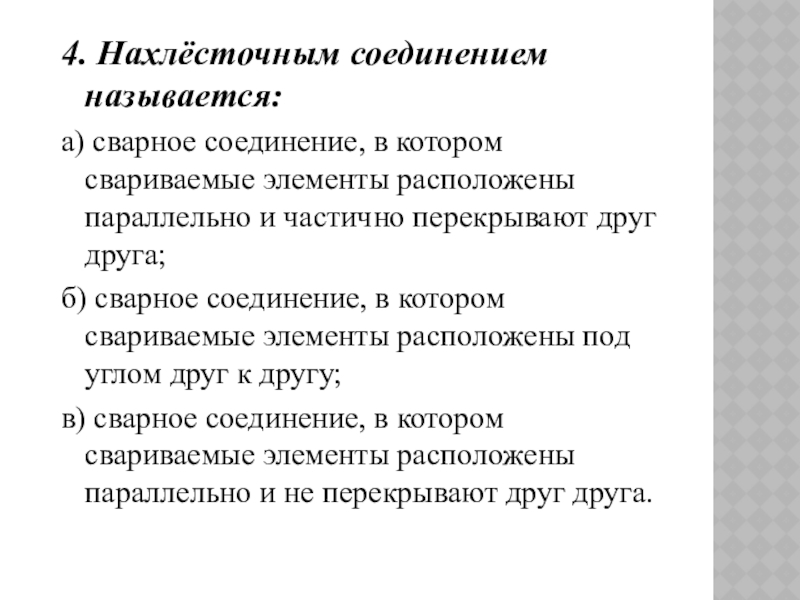

Слайд 254. Нахлёсточным соединением называется:
а) сварное соединение, в котором свариваемые элементы расположены
параллельно и частично перекрывают друг друга;
б) сварное соединение, в котором свариваемые элементы расположены под углом друг к другу;
в) сварное соединение, в котором свариваемые элементы расположены параллельно и не перекрывают друг друга.
б) сварное соединение, в котором свариваемые элементы расположены под углом друг к другу;
в) сварное соединение, в котором свариваемые элементы расположены параллельно и не перекрывают друг друга.
Слайд 265. Тавровым соединением называется:
а) сварное соединение, в котором торцы двух элементов
примыкают под углом;
б) сварное соединение двух элементов, расположенных под углом друг к другу в месте примыкания их краёв;
в) сварное соединение, в котором торец одного элемента примыкает под углом к основной поверхности другого элемента.
б) сварное соединение двух элементов, расположенных под углом друг к другу в месте примыкания их краёв;
в) сварное соединение, в котором торец одного элемента примыкает под углом к основной поверхности другого элемента.

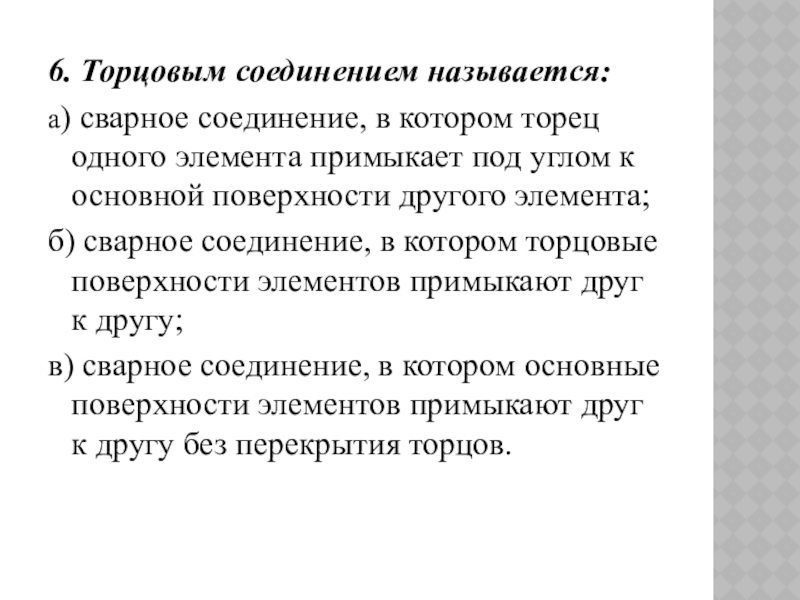

Слайд 276. Торцовым соединением называется:
а) сварное соединение, в котором торец одного элемента
примыкает под углом к основной поверхности другого элемента;
б) сварное соединение, в котором торцовые поверхности элементов примыкают друг к другу;
в) сварное соединение, в котором основные поверхности элементов примыкают друг к другу без перекрытия торцов.
б) сварное соединение, в котором торцовые поверхности элементов примыкают друг к другу;
в) сварное соединение, в котором основные поверхности элементов примыкают друг к другу без перекрытия торцов.

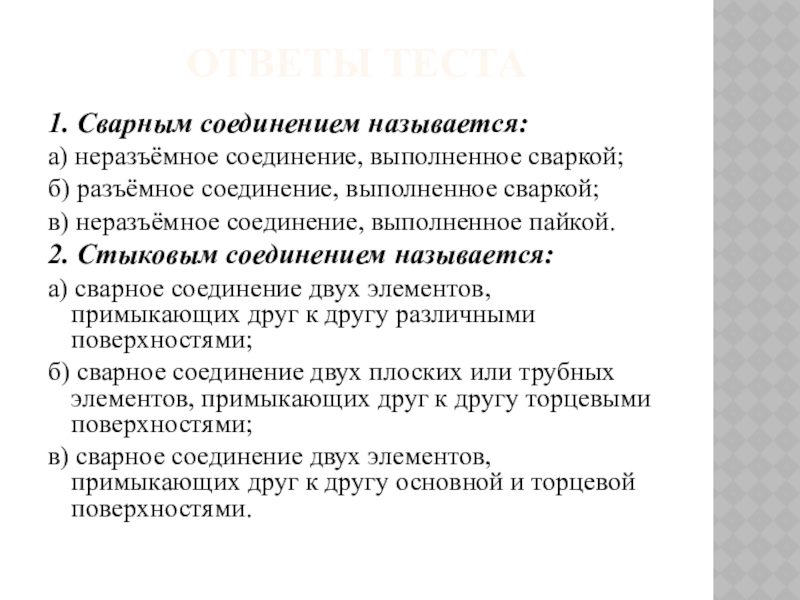

Слайд 32Ответы теста
1. Сварным соединением называется:
а) неразъёмное соединение, выполненное сваркой;
б) разъёмное соединение,
выполненное сваркой;
в) неразъёмное соединение, выполненное пайкой.
2. Стыковым соединением называется:
а) сварное соединение двух элементов, примыкающих друг к другу различными поверхностями;
б) сварное соединение двух плоских или трубных элементов, примыкающих друг к другу торцевыми поверхностями;
в) сварное соединение двух элементов, примыкающих друг к другу основной и торцевой поверхностями.
в) неразъёмное соединение, выполненное пайкой.
2. Стыковым соединением называется:
а) сварное соединение двух элементов, примыкающих друг к другу различными поверхностями;
б) сварное соединение двух плоских или трубных элементов, примыкающих друг к другу торцевыми поверхностями;
в) сварное соединение двух элементов, примыкающих друг к другу основной и торцевой поверхностями.
Слайд 333. Угловым соединением называется:
а) сварное соединение, в котором основные поверхности элементов
примыкают друг к другу без перекрытия торцов;
б) сварное соединение, в котором свариваемые элементы расположены параллельно и частично перекрывают друг друга;
в) сварное соединение двух элементов, расположенных под углом друг к другу в месте примыкания их краёв.
б) сварное соединение, в котором свариваемые элементы расположены параллельно и частично перекрывают друг друга;
в) сварное соединение двух элементов, расположенных под углом друг к другу в месте примыкания их краёв.
Слайд 344. Нахлёсточным соединением называется:
а) сварное соединение, в котором свариваемые элементы расположены
параллельно и частично перекрывают друг друга;
б) сварное соединение, в котором свариваемые элементы расположены под углом друг к другу;
в) сварное соединение, в котором свариваемые элементы расположены параллельно и не перекрывают друг друга.
б) сварное соединение, в котором свариваемые элементы расположены под углом друг к другу;
в) сварное соединение, в котором свариваемые элементы расположены параллельно и не перекрывают друг друга.
Слайд 355. Тавровым соединением называется:
а) сварное соединение, в котором торцы двух элементов
примыкают под углом;
б) сварное соединение двух элементов, расположенных под углом друг к другу в месте примыкания их краёв;
в) сварное соединение, в котором торец одного элемента примыкает под углом к основной поверхности другого элемента.
б) сварное соединение двух элементов, расположенных под углом друг к другу в месте примыкания их краёв;
в) сварное соединение, в котором торец одного элемента примыкает под углом к основной поверхности другого элемента.
Слайд 366. Торцовым соединением называется:
а) сварное соединение, в котором торец одного элемента
примыкает под углом к основной поверхности другого элемента;
б) сварное соединение, в котором торцовые поверхности элементов примыкают друг к другу;
в) сварное соединение, в котором основные поверхности элементов примыкают друг к другу без перекрытия торцов.
б) сварное соединение, в котором торцовые поверхности элементов примыкают друг к другу;
в) сварное соединение, в котором основные поверхности элементов примыкают друг к другу без перекрытия торцов.
