Презентация, доклад к уроку нарезание резьбы.
Содержание
- 1. Презентация к уроку нарезание резьбы.
- 2. ЗадачаДлина 10 витков метрической резьбы М12 составляет 20 мм.Определите шаг резьбы?
- 3. Повторение пройденного1 группа – выполнение компьютерного теста2
- 4. Резьбовые деталиШпилька БолтВинт Гайка
- 5. Болт - цилиндрический стержень с головкой на
- 6. Треугольная Трапециидальная Упорная Круглая1243По профилю витков
- 7. По
- 8. d наибольшее расстояние между противоположными
- 9. Слайд 9
- 10. Нарезание наружной резьбы
- 11. Нарезание резьбы — это слесарная операция по
- 12. Инструмент
- 13. Слайд 13

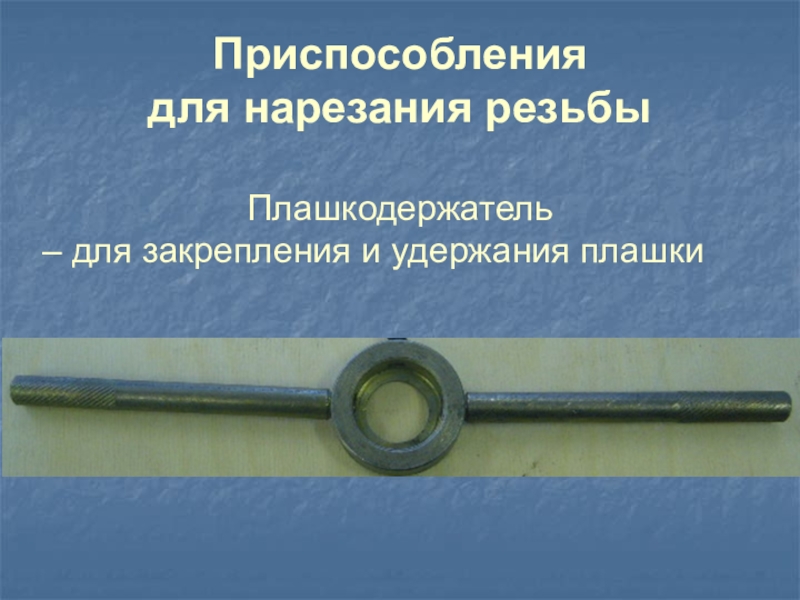

- 14. Приспособлениядля нарезания резьбыПлашкодержатель – для закрепления и удержания плашки
- 15. Словарная работаПЛАШКАПЛАШКОДЕРЖАТЕЛЬ
- 16. ПЛАШКА –резьбонарезной инструментЗаборная частьКалибрующая частьСтружечная канавкаОтверстие для закрепления
- 17. ПЛАШКОДЕРЖАТЕЛЬ – приспособление для нарезания резьбыКорпусРучки Винт крепления плашки
- 18. Закрепление плашки в плашкодержателе.Плашку располагают так:Клеймо с верхуОтверстия для крепления напротив стопорных винтов
- 19. нарезание наружной резьбы.MOVЭтапы нарезания резьбы на стержне.

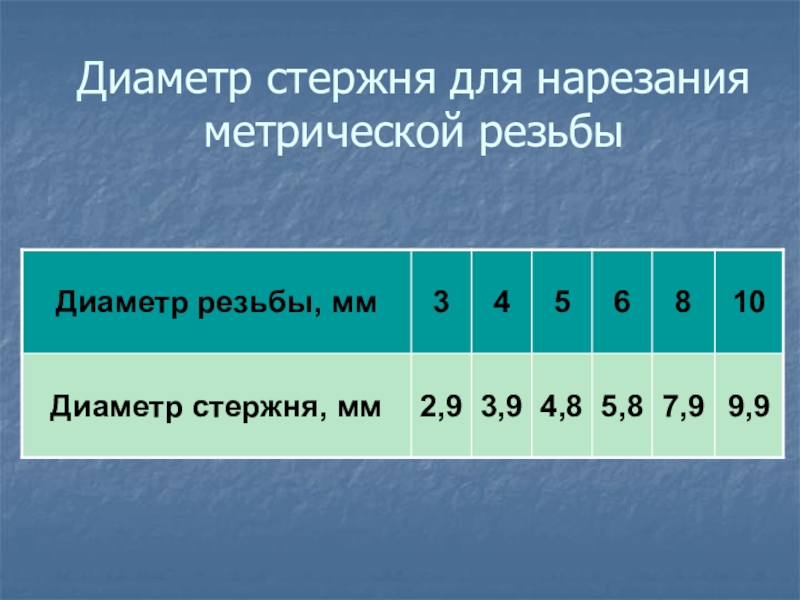

- 20. Диаметр стержня для нарезания метрической резьбы

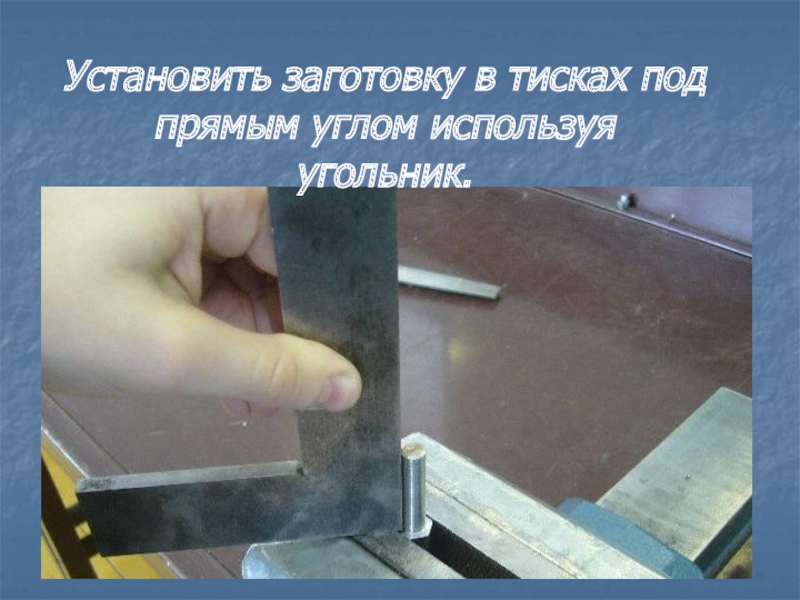

- 21. Установить заготовку в тисках под прямым углом используя угольник.

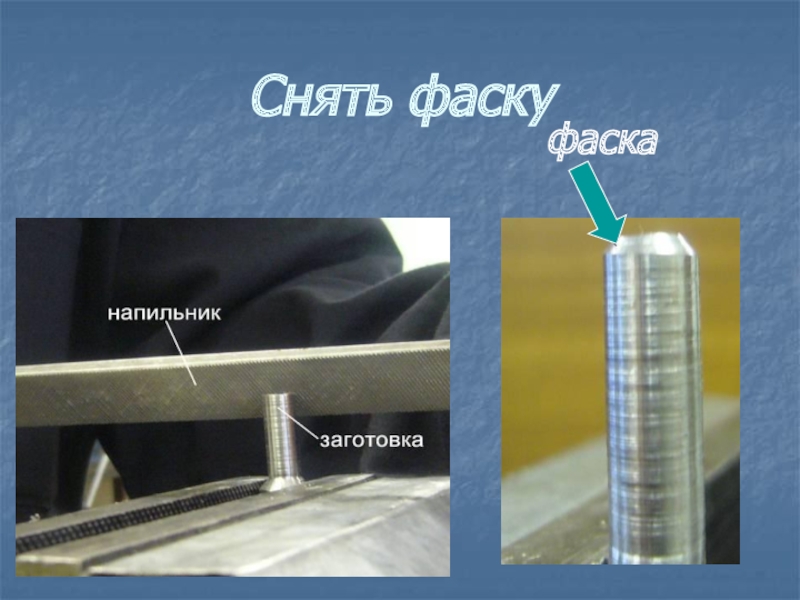

- 22. Снять фаску фаска

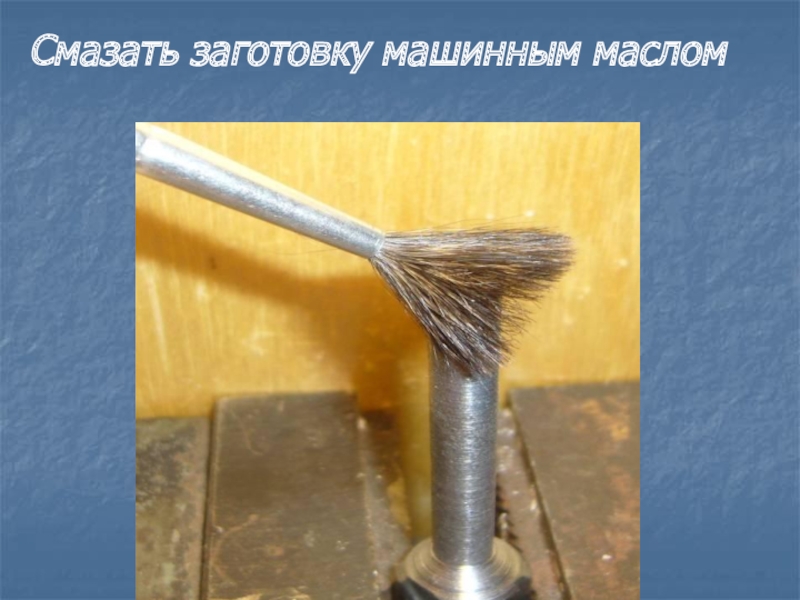

- 23. Смазать заготовку машинным маслом

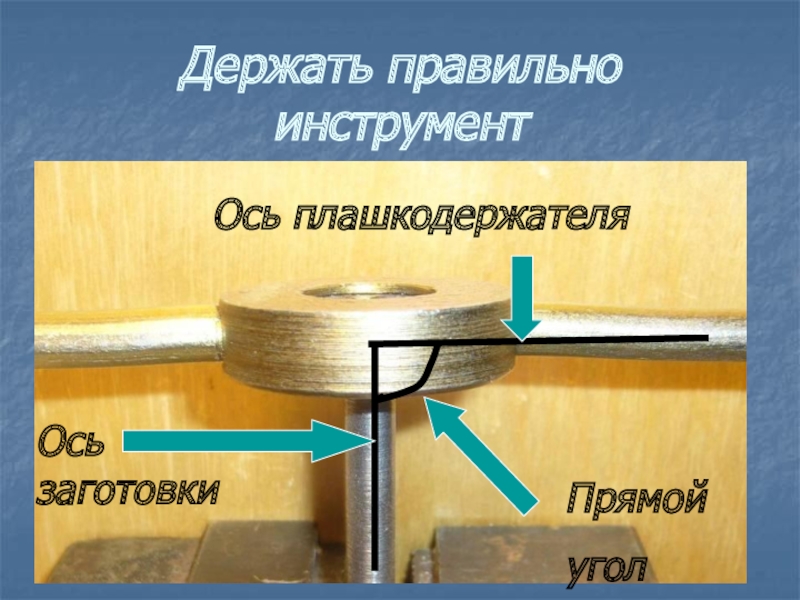

- 24. Держать правильно инструмент Ось заготовкиОсь плашкодержателяПрямой угол
- 25. Нажимая ладонью правой руки на корпус плашкодержателяЛевой рукой вращаем по часовой стрелке до полного врезания плашки
- 26. Берем плашкодержатель двумя руками Делая один –

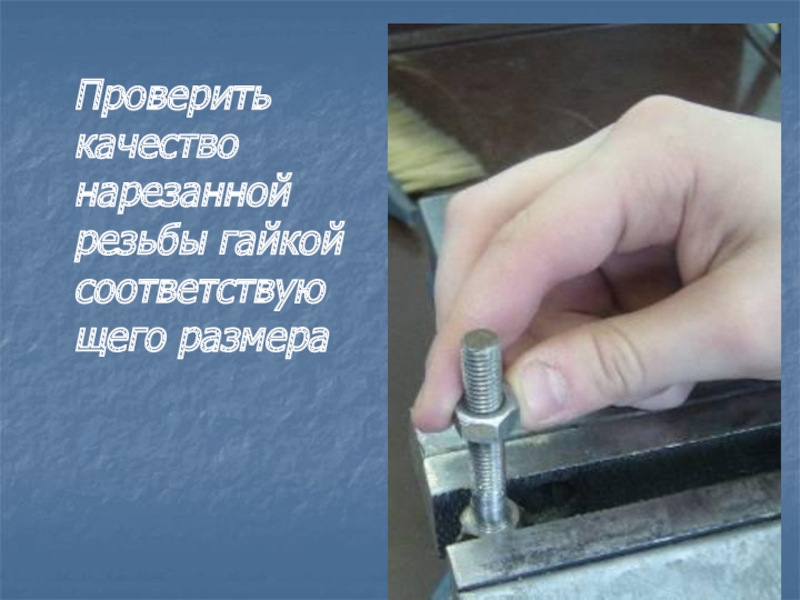

- 27. Проверить качество нарезанной резьбы гайкой соответствующего размера
- 28. Качество нарезанной резьбы в условиях производства проверяют резьбовыми микрометрами, резьбовыми калибрами-кольцами и резьбовыми пробками.

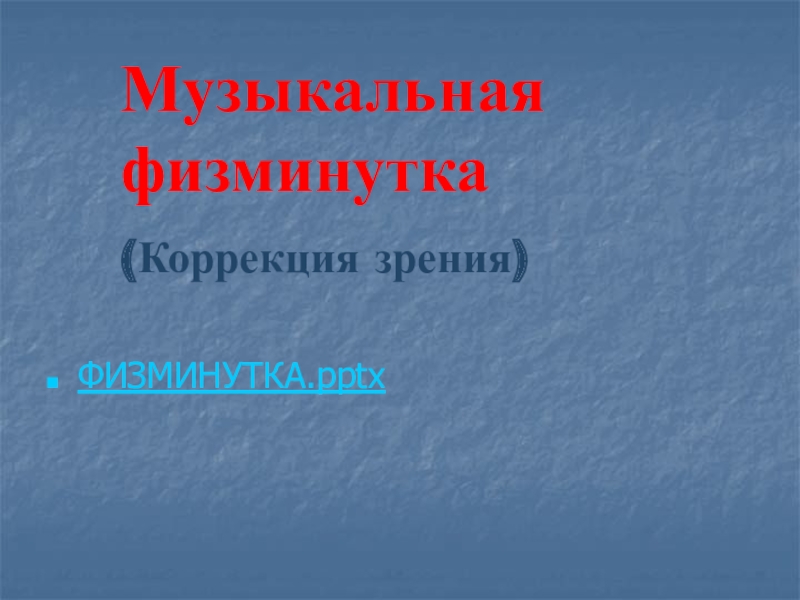

- 29. Музыкальная физминутка(Коррекция зрения) ФИЗМИНУТКА.pptx
- 30. Будьте здоровы!
- 31. Анализ образца1. Название2. Назначение3. Материал4. Устройство5. Форма поверхности6. Внешний вид
- 32. Анализ чертежа3090М6-10

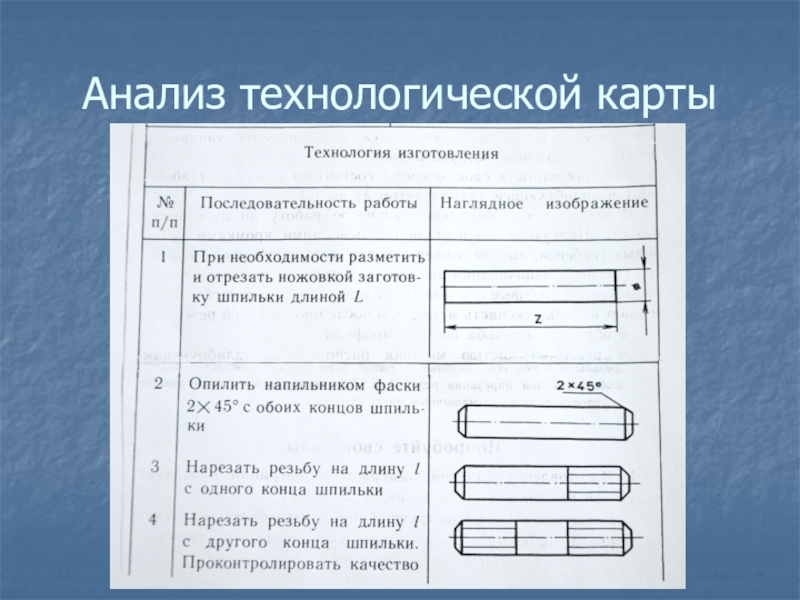

- 33. Анализ технологической карты
- 34. План работы «Нарезание наружной резьбы вручную»1) закрепите
- 35. Правила техники безопасности при нарезании резьбы
- 36. Опасность – режущие кромки плашки, стружкаТак нельзя !Так можно
- 37. Опасность - острые гребешки резьбыНе проверяй рукойПроверяй гайкой
- 38. Правила техники безопасности.1) Пользоваться исправным инструментом. 2)
- 39. Практическая работа 1) Какое изделие будешь
- 40. Виды брака: 1)
- 41. План работы «Нарезание наружной резьбы вручную»1) закрепите
- 42. Текущий инструктажприемы брак.omsнарезание практика.omsВиды бракаПричины бракаПриемы нарезания
- 43. Закрепление нового материала
- 44. Выполнение модуля типа -Пподбор стержней.omsОпределение правильной последовательностиВыполнение тестового задания

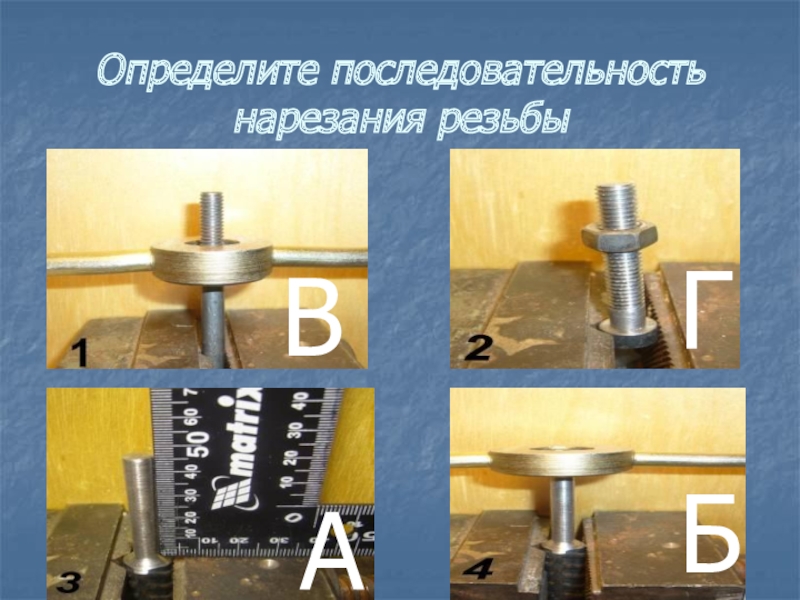

- 45. Определите последовательность нарезания резьбыАБВГ
- 46. Подведение итогов1. Какое изделие ты делал?2. Какие
- 47. Домашнее задание1. Повторить правила безопасной работы при нарезании резьбы.2. Повторить инструмент и приспособления для нарезания резьбы.
- 48. Молодцы!Всем спасибо за урок!

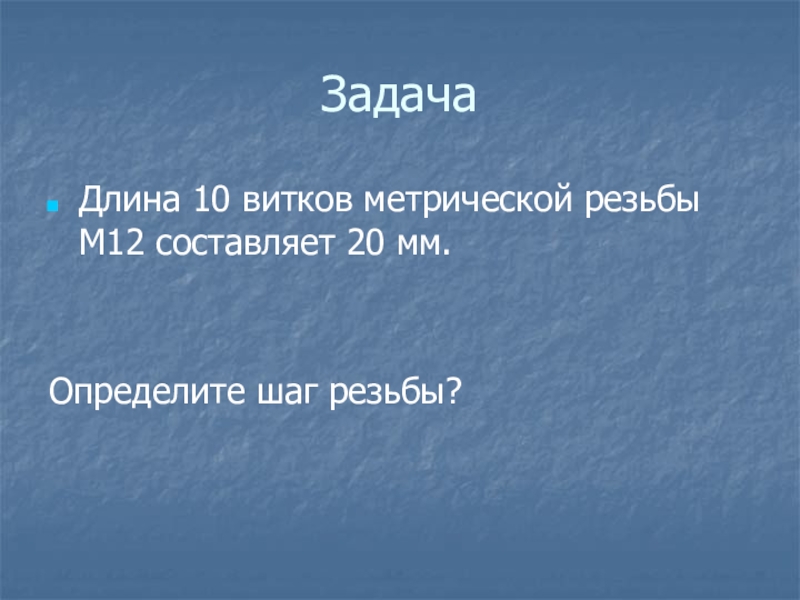

ЗадачаДлина 10 витков метрической резьбы М12 составляет 20 мм.Определите шаг резьбы?
Слайд 3Повторение пройденного
1 группа – выполнение компьютерного теста
2 группа – устный опрос
Индивидуальная
работа выполнение модуля типа –П
нарезание практика.oms
нарезание практика.oms

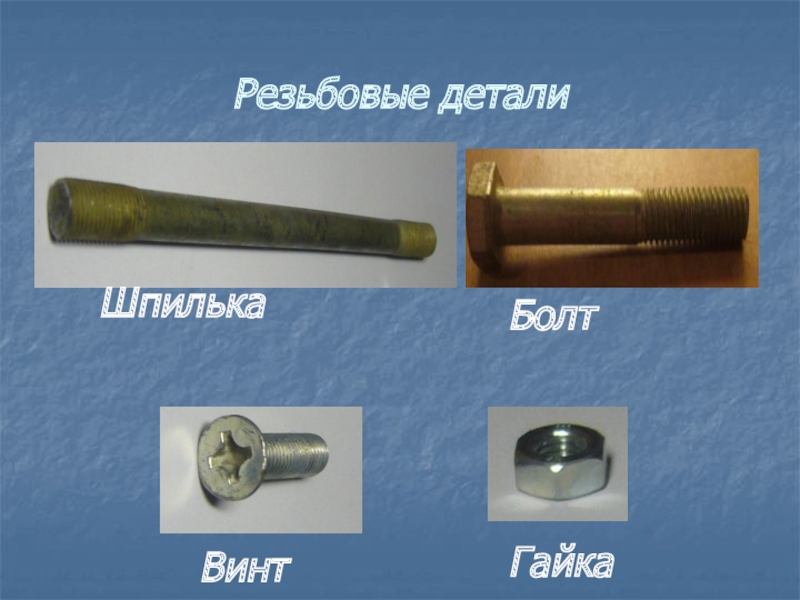

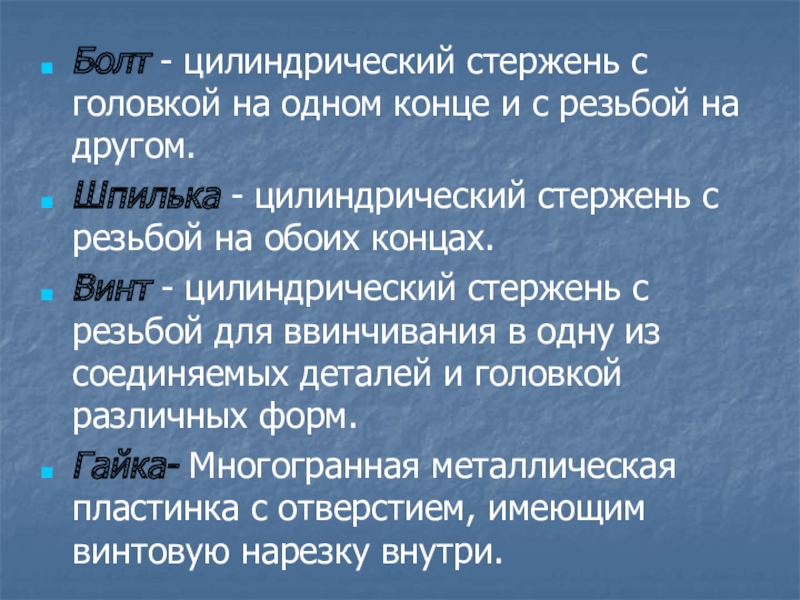

Слайд 5Болт - цилиндрический стержень с головкой на одном конце и с
резьбой на другом.
Шпилька - цилиндрический стержень с резьбой на обоих концах.
Винт - цилиндрический стержень с резьбой для ввинчивания в одну из соединяемых деталей и головкой различных форм.
Гайка- Многогранная металлическая пластинка с отверстием, имеющим винтовую нарезку внутри.
Шпилька - цилиндрический стержень с резьбой на обоих концах.
Винт - цилиндрический стержень с резьбой для ввинчивания в одну из соединяемых деталей и головкой различных форм.
Гайка- Многогранная металлическая пластинка с отверстием, имеющим винтовую нарезку внутри.
Слайд 7 По назначению 1. Крепёжные – неподвижные
соединения деталей машин и механизмов
2. Ходовые – подвижные соединения деталей (винтовой пресс, домкрат,…)

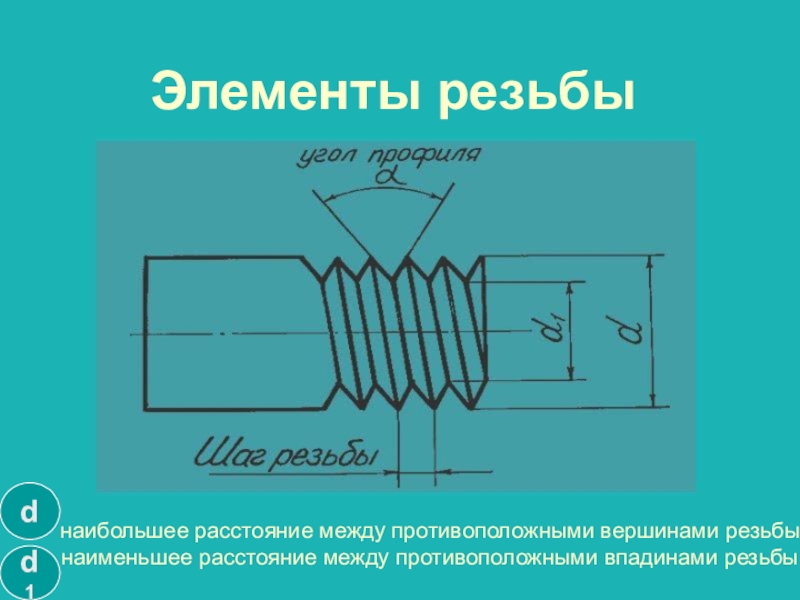

Слайд 8 d наибольшее расстояние между противоположными вершинами резьбы d1
наименьшее расстояние между противоположными впадинами резьбы
d
d1
Элементы резьбы
Слайд 11Нарезание резьбы — это слесарная операция по получению на поверхности детали
винтовой канавки с помощью специальных инструментов.
При нарезании наружной резьбы вручную применяют плашки, которые изготавливают из инструментальной стали.

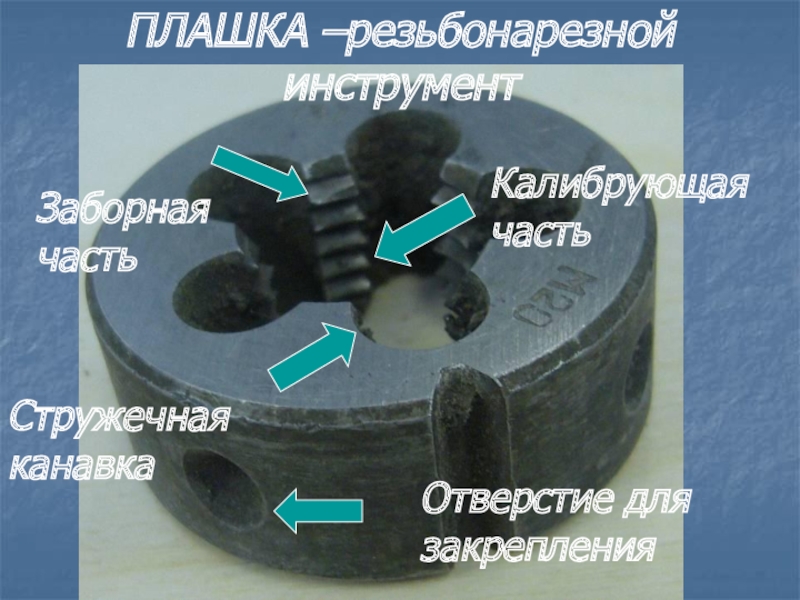

Слайд 16ПЛАШКА –резьбонарезной инструмент
Заборная часть
Калибрующая часть
Стружечная канавка
Отверстие для закрепления

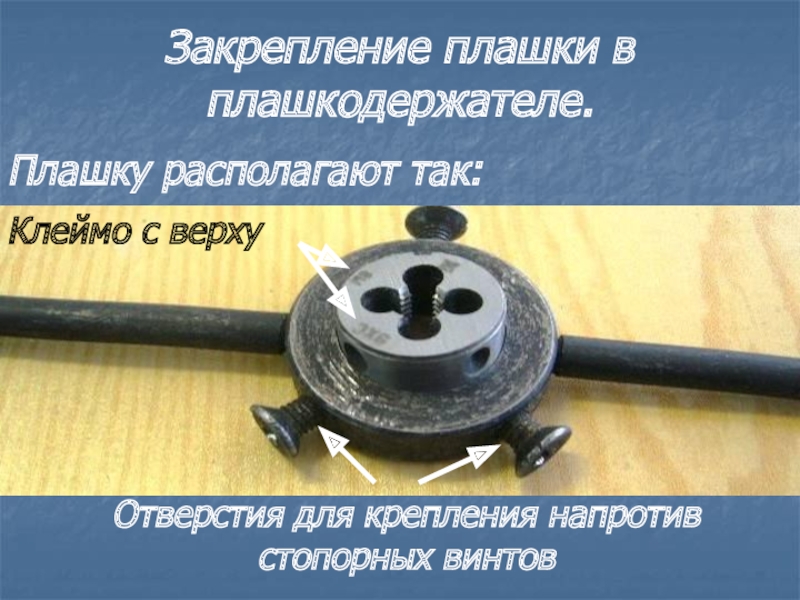

Слайд 18Закрепление плашки в плашкодержателе.
Плашку располагают так:
Клеймо с верху
Отверстия для крепления напротив
стопорных винтов
Слайд 25Нажимая ладонью правой руки на корпус плашкодержателя
Левой рукой вращаем по часовой
стрелке до полного врезания плашки

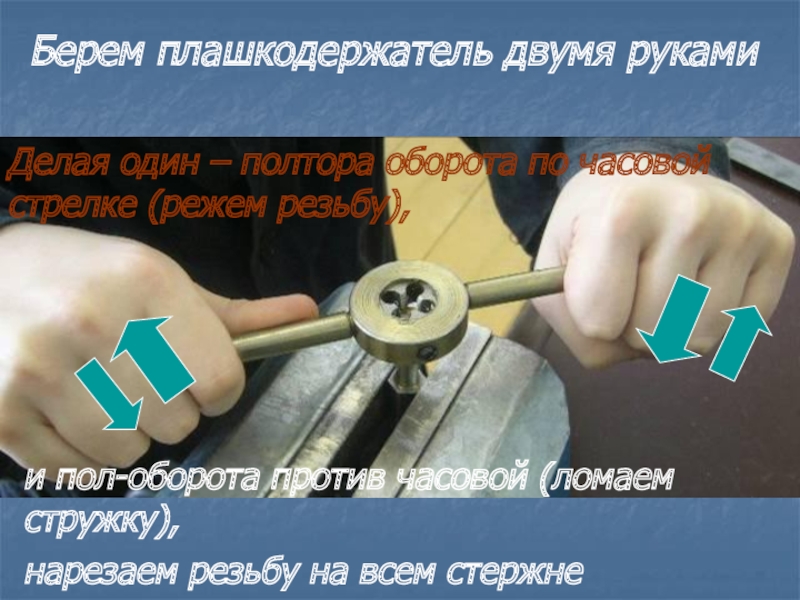

Слайд 26Берем плашкодержатель двумя руками
Делая один – полтора оборота по часовой
стрелке (режем резьбу),
и пол-оборота против часовой (ломаем стружку),
нарезаем резьбу на всем стержне
Слайд 28

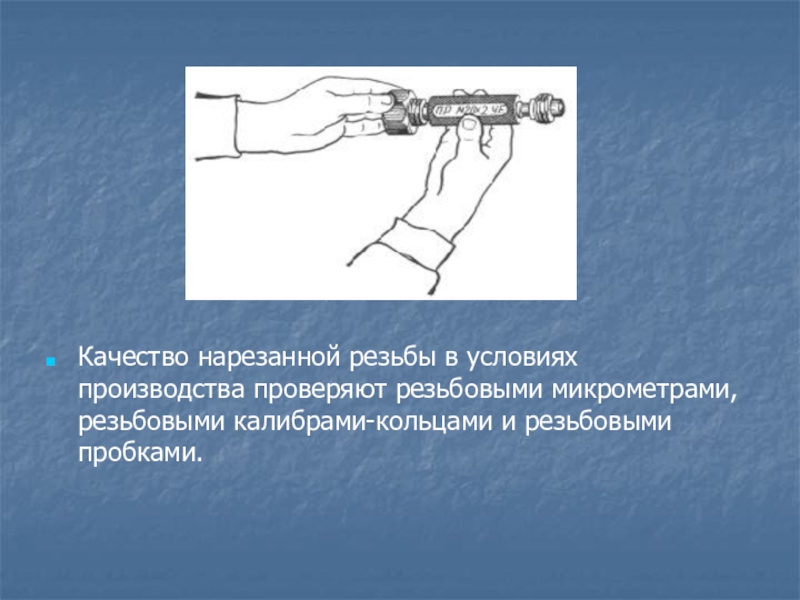

Качество нарезанной резьбы в условиях производства проверяют резьбовыми микрометрами, резьбовыми калибрами-кольцами
и резьбовыми пробками.
Слайд 31Анализ образца
1. Название
2. Назначение
3. Материал
4. Устройство
5. Форма поверхности
6. Внешний вид

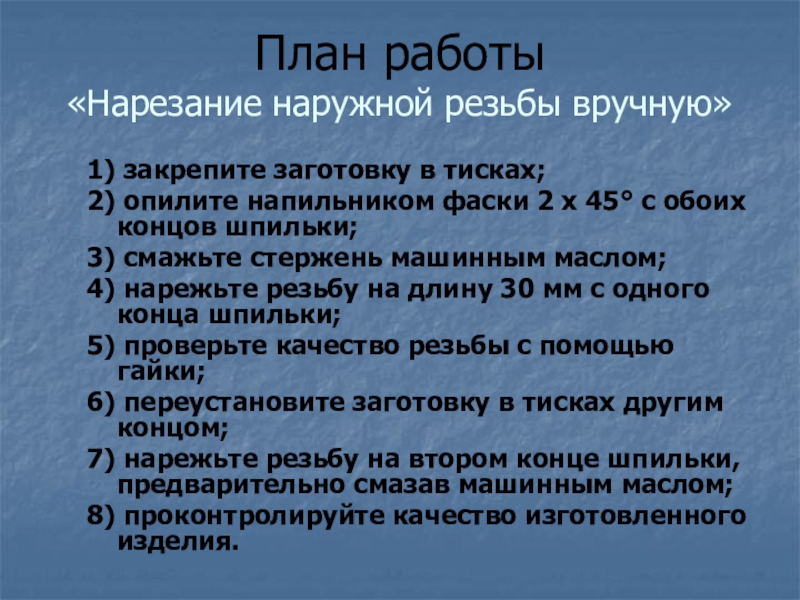

Слайд 34План работы
«Нарезание наружной резьбы вручную»
1) закрепите заготовку в тисках;
2) опилите напильником
фаски 2 х 45° с обоих концов шпильки;
3) смажьте стержень машинным маслом;
4) нарежьте резьбу на длину 30 мм с одного конца шпильки;
5) проверьте качество резьбы с помощью гайки;
6) переустановите заготовку в тисках другим концом;
7) нарежьте резьбу на втором конце шпильки, предварительно смазав машинным маслом;
8) проконтролируйте качество изготовленного изделия.
3) смажьте стержень машинным маслом;
4) нарежьте резьбу на длину 30 мм с одного конца шпильки;
5) проверьте качество резьбы с помощью гайки;
6) переустановите заготовку в тисках другим концом;
7) нарежьте резьбу на втором конце шпильки, предварительно смазав машинным маслом;
8) проконтролируйте качество изготовленного изделия.

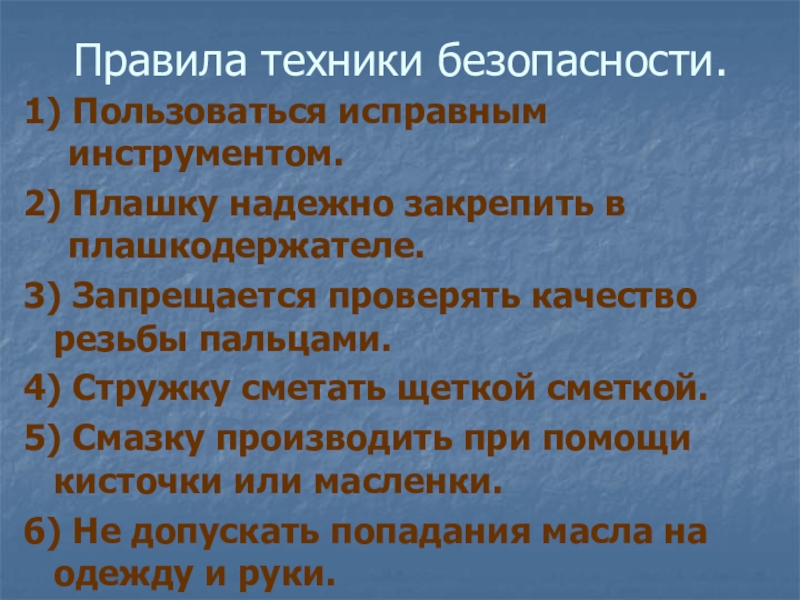

Слайд 38Правила техники безопасности.
1) Пользоваться исправным инструментом.
2) Плашку надежно закрепить в
плашкодержателе.

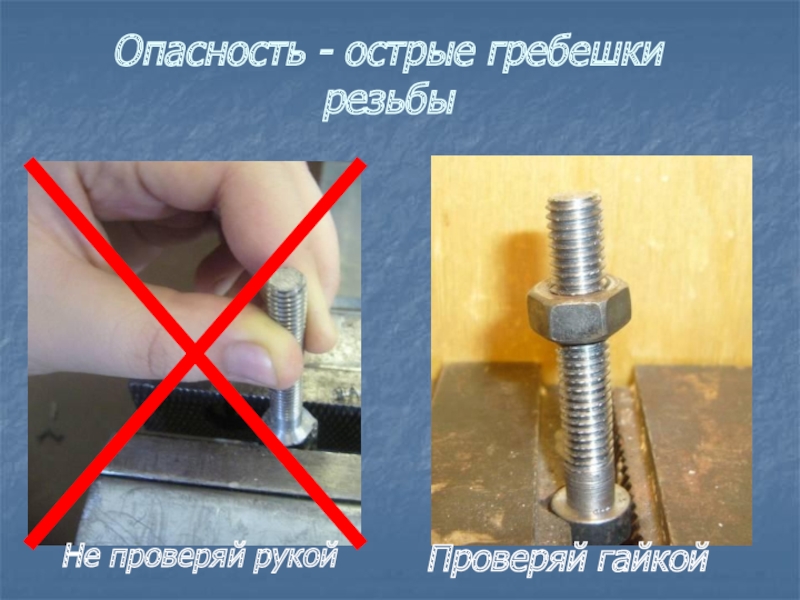

3) Запрещается проверять качество резьбы пальцами.
4) Стружку сметать щеткой сметкой.
5) Смазку производить при помощи кисточки или масленки.
6) Не допускать попадания масла на одежду и руки.
3) Запрещается проверять качество резьбы пальцами.
4) Стружку сметать щеткой сметкой.
5) Смазку производить при помощи кисточки или масленки.
6) Не допускать попадания масла на одежду и руки.

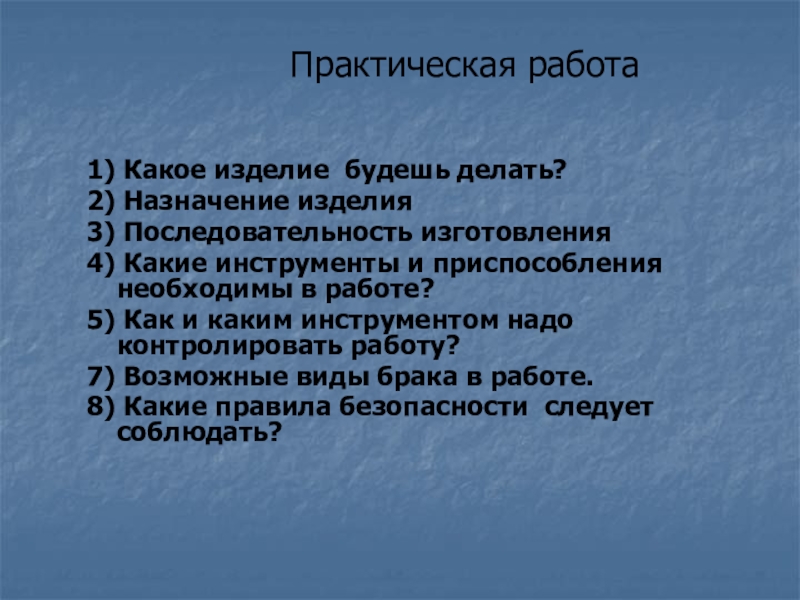

Слайд 39Практическая работа
1) Какое изделие будешь делать?
2) Назначение изделия
3) Последовательность изготовления
4)
Какие инструменты и приспособления необходимы в работе?
5) Как и каким инструментом надо контролировать работу?
7) Возможные виды брака в работе.
8) Какие правила безопасности следует соблюдать?
5) Как и каким инструментом надо контролировать работу?
7) Возможные виды брака в работе.
8) Какие правила безопасности следует соблюдать?
Слайд 40Виды брака:
1) нечистая или рваная резьба;
причины: отсутствие или недостаточная смазка стержня и инструмента, перекосы плашки или метчика, неправильный подбор диаметра стержня;
2) резьба неполного профиля;
причины: малый диаметр стержня или большой диаметр отверстия;
3) поломка инструмента;
причины: несоответствие диаметра стержня диаметру резьбы, перекосы в установке инструмента.
Слайд 41План работы
«Нарезание наружной резьбы вручную»
1) закрепите заготовку в тисках;
2) опилите напильником
фаски 2 х 45° с обоих концов шпильки;
3) смажьте стержень машинным маслом;
4) нарежьте резьбу на длину 30 мм с одного конца шпильки;
5) проверьте качество резьбы с помощью гайки;
6) переустановите заготовку в тисках другим концом;
7) нарежьте резьбу на втором конце шпильки, предварительно смазав машинным маслом;
8) проконтролируйте качество изготовленного изделия.
3) смажьте стержень машинным маслом;
4) нарежьте резьбу на длину 30 мм с одного конца шпильки;
5) проверьте качество резьбы с помощью гайки;
6) переустановите заготовку в тисках другим концом;
7) нарежьте резьбу на втором конце шпильки, предварительно смазав машинным маслом;
8) проконтролируйте качество изготовленного изделия.
Слайд 42Текущий инструктаж
приемы брак.oms
нарезание практика.oms
Виды брака
Причины брака
Приемы нарезания

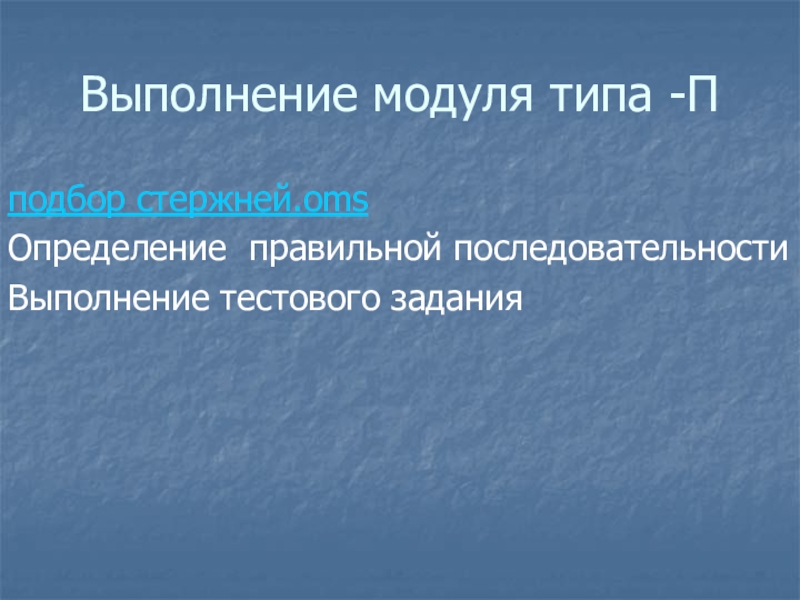

Слайд 44Выполнение модуля типа -П
подбор стержней.oms
Определение правильной последовательности
Выполнение тестового задания

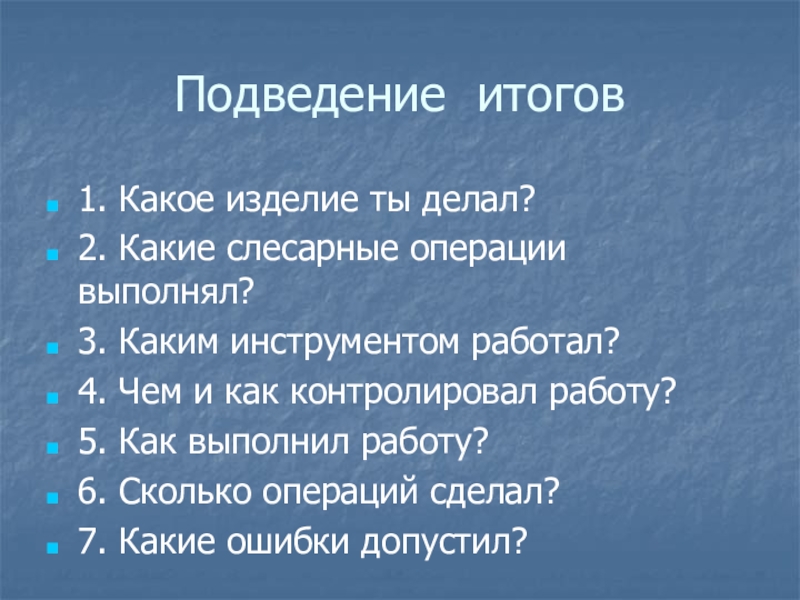

Слайд 46Подведение итогов
1. Какое изделие ты делал?
2. Какие слесарные операции выполнял?
3. Каким
инструментом работал?
4. Чем и как контролировал работу?
5. Как выполнил работу?
6. Сколько операций сделал?
7. Какие ошибки допустил?
4. Чем и как контролировал работу?
5. Как выполнил работу?
6. Сколько операций сделал?
7. Какие ошибки допустил?
Слайд 47Домашнее задание
1. Повторить правила безопасной работы при нарезании резьбы.
2. Повторить инструмент
и приспособления для нарезания резьбы.
