Слайд 1Презентация
по “Слесарному делу”
тема: Нарезание резьбы
“Автодорожный колледж”
Мастер производственного обучения
Ананьева Елена Юрьевна

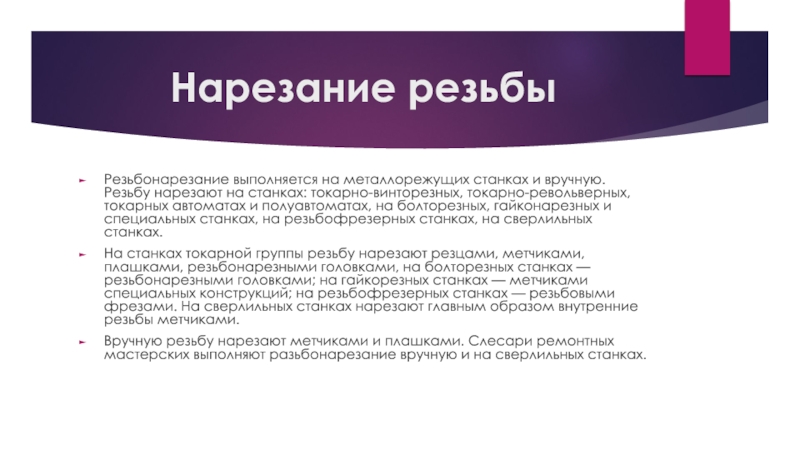

Слайд 2Нарезание резьбы
Резьбонарезание выполняется на металлорежущих станках и вручную. Резьбу нарезают
на станках: токарно-винторезных, токарно-револьверных, токарных автоматах и полуавтоматах, на болторезных, гайконарезных и специальных станках, на резьбофрезерных станках, на сверлильных станках.
На станках токарной группы резьбу нарезают резцами, метчиками, плашками, резьбонарезными головками, на болторезных станках — резьбонарезными головками; на гайкорезных станках — метчиками специальных конструкций; на резьбофрезерных станках — резьбовыми фрезами. На сверлильных станках нарезают главным образом внутренние резьбы метчиками.
Вручную резьбу нарезают метчиками и плашками. Слесари ремонтных мастерских выполняют разьбонарезание вручную и на сверлильных станках.
На станках токарной группы резьбу нарезают резцами, метчиками, плашками, резьбонарезными головками, на болторезных станках — резьбонарезными головками; на гайкорезных станках — метчиками специальных конструкций; на резьбофрезерных станках — резьбовыми фрезами. На сверлильных станках нарезают главным образом внутренние резьбы метчиками.
Вручную резьбу нарезают метчиками и плашками. Слесари ремонтных мастерских выполняют разьбонарезание вручную и на сверлильных станках.

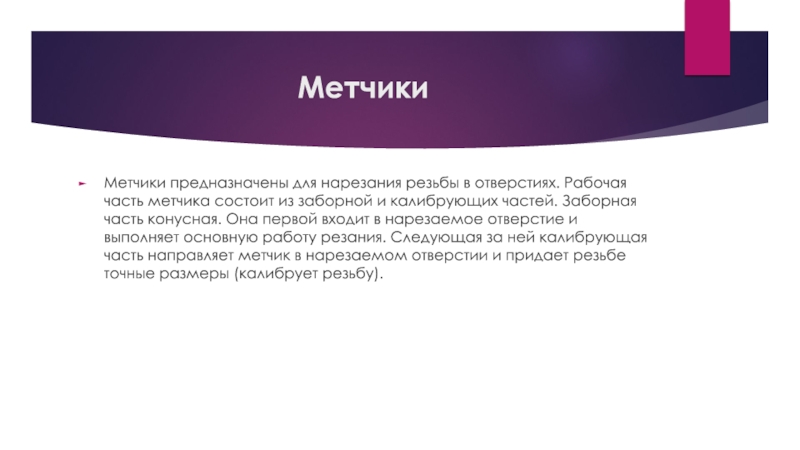

Слайд 3Метчики
Метчики предназначены для нарезания резьбы в отверстиях. Рабочая часть метчика
состоит из заборной и калибрующих частей. Заборная часть конусная. Она первой входит в нарезаемое отверстие и выполняет основную работу резания. Следующая за ней калибрующая часть направляет метчик в нарезаемом отверстии и придает резьбе точные размеры (калибрует резьбу).
Слайд 4Плашки
Плашки (прежнее название лерки) предназначены для нарезания наружной резьбы вручную и
на станках.
Плашки бывают: круглые (применяются в сочетании с воротками или плашкодержателями), прямоугольные разрезные (для косых клуппов), специальные (к клуппам для нарезания трубной резьбы) и трубчатые (для револьверных станков и автоматов).
Плашки бывают: круглые (применяются в сочетании с воротками или плашкодержателями), прямоугольные разрезные (для косых клуппов), специальные (к клуппам для нарезания трубной резьбы) и трубчатые (для револьверных станков и автоматов).

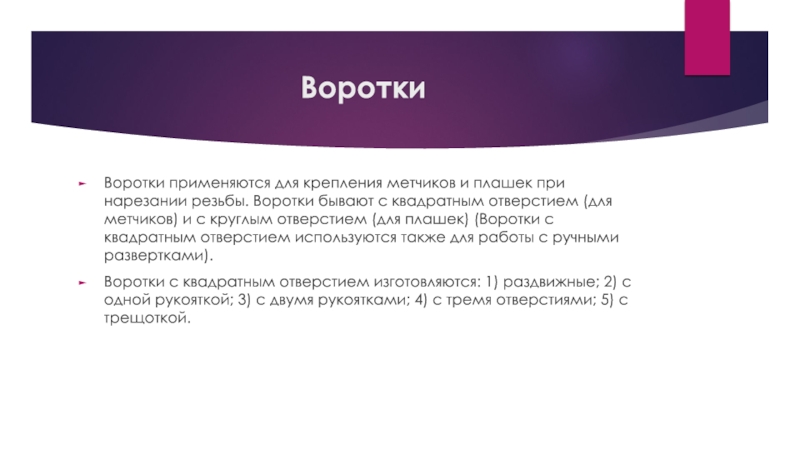

Слайд 5Воротки
Воротки применяются для крепления метчиков и плашек при нарезании резьбы.
Воротки бывают с квадратным отверстием (для метчиков) и с круглым отверстием (для плашек) (Воротки с квадратным отверстием используются также для работы с ручными развертками).
Воротки с квадратным отверстием изготовляются: 1) раздвижные; 2) с одной рукояткой; 3) с двумя рукоятками; 4) с тремя отверстиями; 5) с трещоткой.
Воротки с квадратным отверстием изготовляются: 1) раздвижные; 2) с одной рукояткой; 3) с двумя рукоятками; 4) с тремя отверстиями; 5) с трещоткой.
Слайд 6Клуппы
Клуппы предназначены для нарезания вручную метрической и дюймовой с углом
профиля 55° резьб на болтах и в сквозных отверстиях (клуппы косые) и трубной резьбы (клуппы трубные).
