Презентация, доклад к уроку Конструирование фартука

Содержание

Построение фартукаКакие мерки нужны для построения чертежа фартука?Могут ли мерки быть для всех одинаковыми? Почему?Почему мерки Ст, Сб записываются в половинном размере?Какие инструменты нужны для построения чертежа?В каком масштабе будем строить чертеж и почему?

Слайд 1Тема урока: «Расчет и построение чертежа фартука в М 1:4»
Цели:
1)

Способствовать формированию и развитию навыков по построению и оформлению чертежей швейных изделий;
2) Ознакомить учащихся с приемами расчета конструкции, правилами и последовательностью выполнения чертежа фартука;
3) Способствовать развитию пространственного мышления и воображения у детей.
Тема урока:  «Расчет и построение чертежа фартука в М 1:4»Цели: 1) Способствовать формированию и развитию навыков

Слайд 2Построение фартука
Какие мерки нужны для построения чертежа фартука?
Могут ли мерки быть

для всех одинаковыми?
Почему?
Почему мерки Ст, Сб записываются в половинном размере?
Какие инструменты нужны для построения чертежа?
В каком масштабе будем строить чертеж и почему?
Построение фартукаКакие мерки нужны для построения чертежа фартука?Могут ли мерки быть для всех одинаковыми?  Почему?Почему мерки

Слайд 3Построение фартука


1. Строим ⇒ (▪)В

Построение фартука1. Строим   ⇒ (▪)В

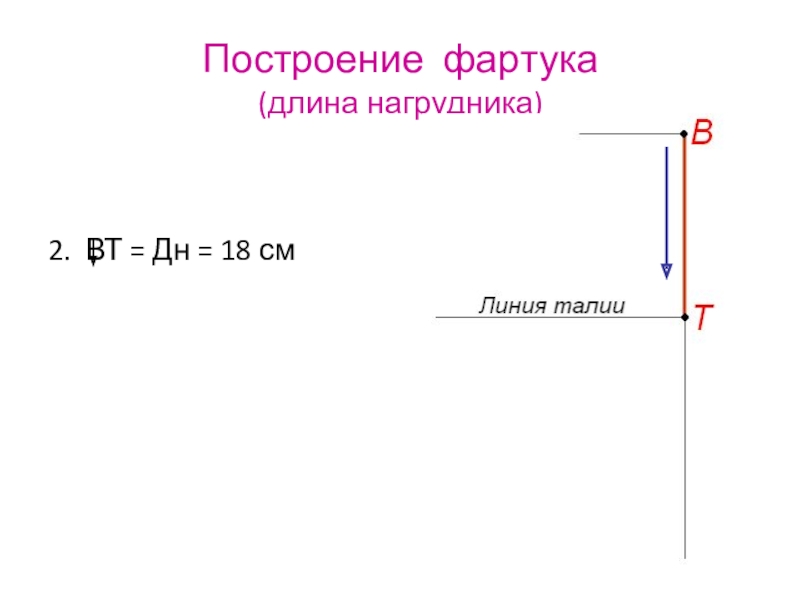

Слайд 4Построение фартука (длина нагрудника)


2. ВТ = Дн = 18 см



Построение фартука (длина нагрудника)2. ВТ = Дн = 18 см

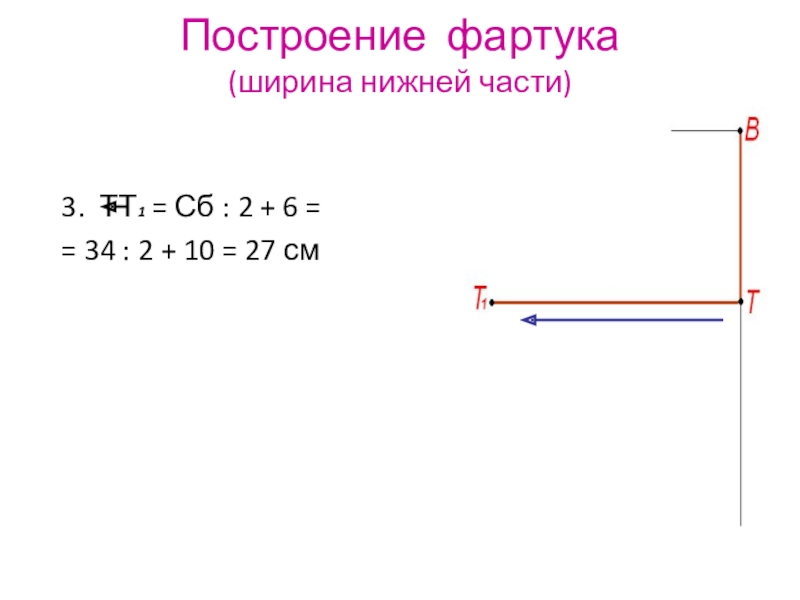

Слайд 5Построение фартука (ширина нижней части)

3. ТТ1 = Сб : 2 +

6 =
= 34 : 2 + 10 = 27 см


Построение фартука (ширина нижней части) 3. ТТ1 = Сб : 2 + 6 = = 34 :

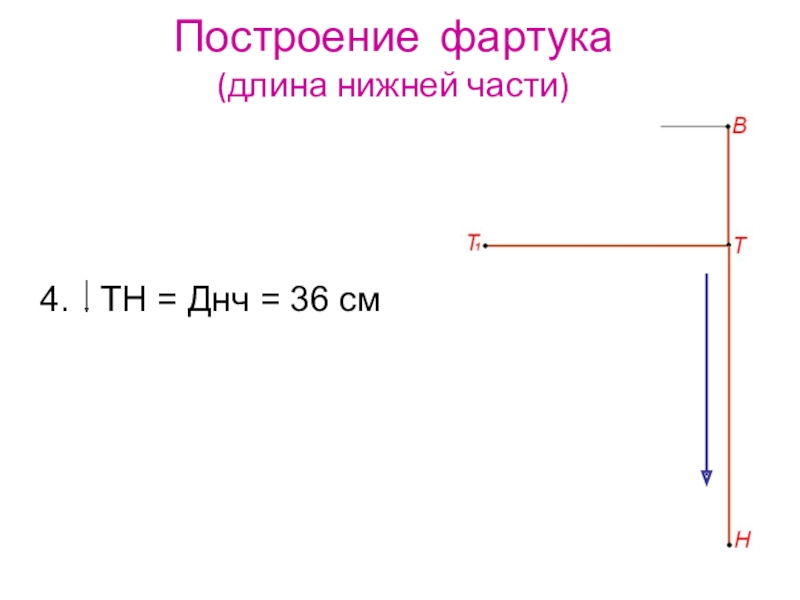

Слайд 6Построение фартука (длина нижней части)
4. ТН = Днч = 36

см
Построение фартука (длина нижней части) 4.  ТН = Днч = 36 см

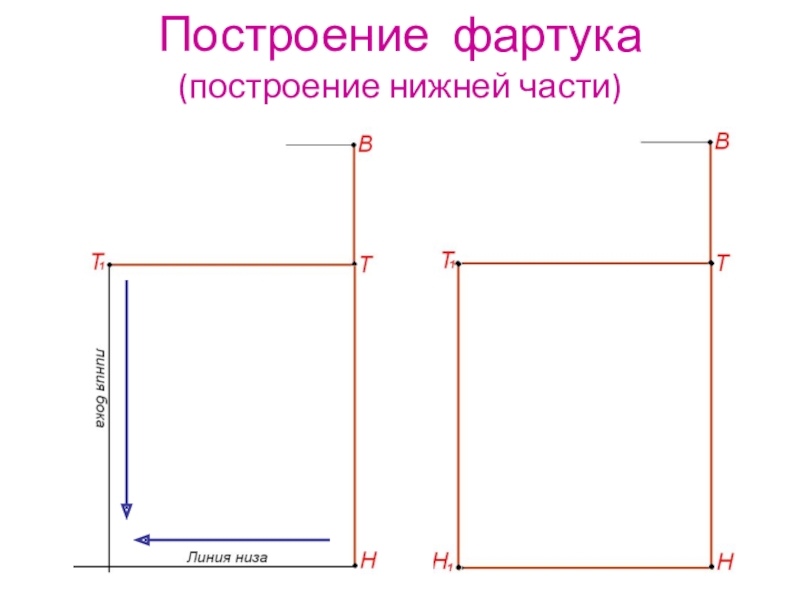

Слайд 7Построение фартука (построение нижней части)

Построение фартука (построение нижней части)

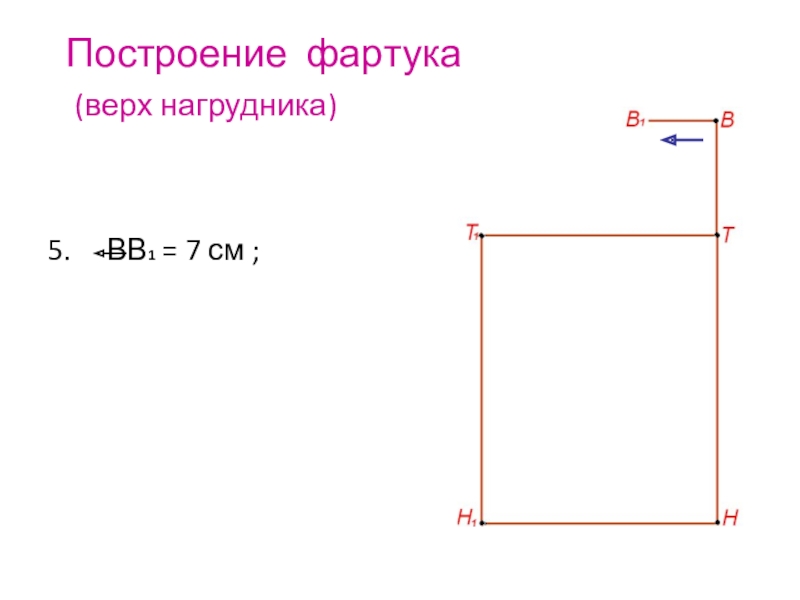

Слайд 8 Построение фартука (верх нагрудника)


5. ВВ1 =

7 см ;
Построение фартука   (верх нагрудника) 5.   ВВ1 = 7 см ;

Слайд 9Построение фартука (нижней части нагрудника)


6. ТТ2 = 9 см ;


Построение фартука (нижней части нагрудника)6.   ТТ2 = 9 см ;

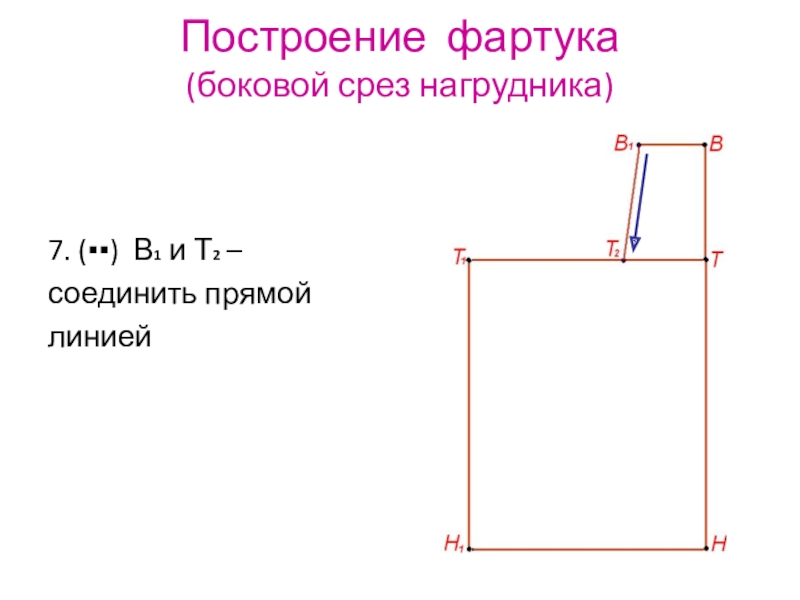

Слайд 10Построение фартука (боковой срез нагрудника)


7. (▪▪) В1 и Т2 –
соединить прямой


линией
Построение фартука (боковой срез нагрудника)7. (▪▪) В1 и Т2 – соединить прямой линией

Слайд 11 Построение фартука (положение кармана)


8. ТК = 7 см ;

Построение фартука (положение кармана)8. ТК = 7 см ;

Слайд 12Построение фартука (положение точки начала кармана)




9. КК1 = 7 см ;


Построение фартука (положение точки начала кармана)9.  КК1 = 7 см ;

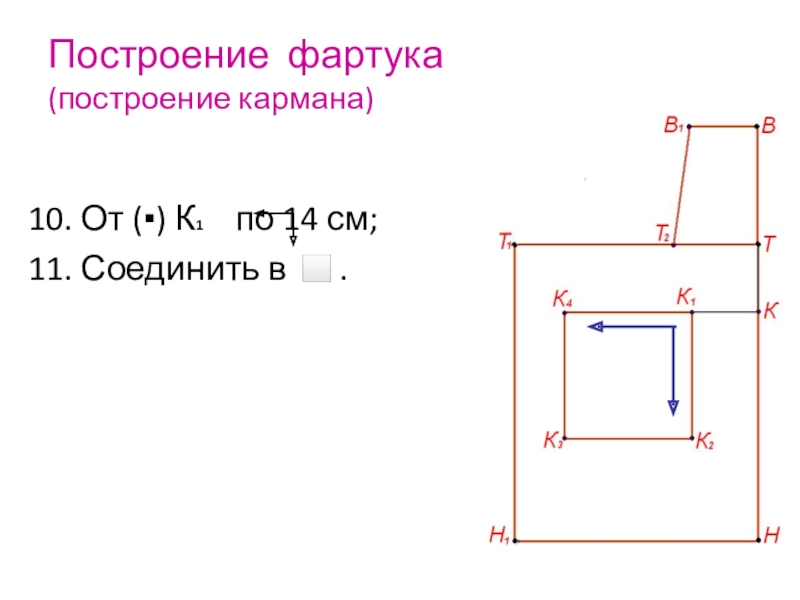

Слайд 13Построение фартука (построение кармана)


10. От (▪) К1 по 14 см;
11. Соединить

в ◻.
Построение фартука (построение кармана)10. От (▪) К1  по 14 см;11. Соединить в ◻.

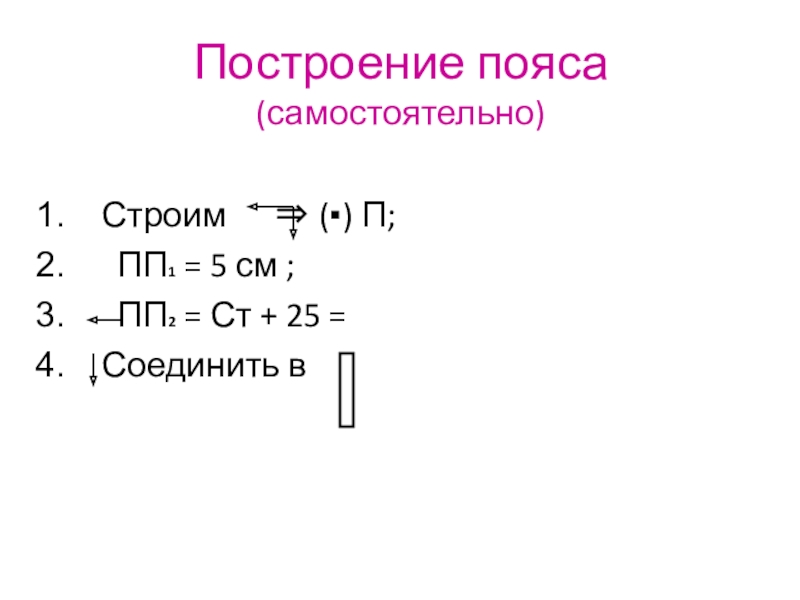

Слайд 14Построение пояса (самостоятельно)

Строим ⇒ (▪) П;
ПП1 = 5

см ;
ПП2 = Ст + 25 =
Соединить в


Построение пояса (самостоятельно)Строим   ⇒ (▪) П;  ПП1 = 5 см ;  ПП2 =

Слайд 15Построение бретели (самостоятельно)

Строим ⇒ (▪) Б;

ББ1 = 5 см;
ББ2 = 50 см;
Соединить в


Построение бретели  (самостоятельно)Строим    ⇒ (▪) Б;   ББ1 = 5 см;

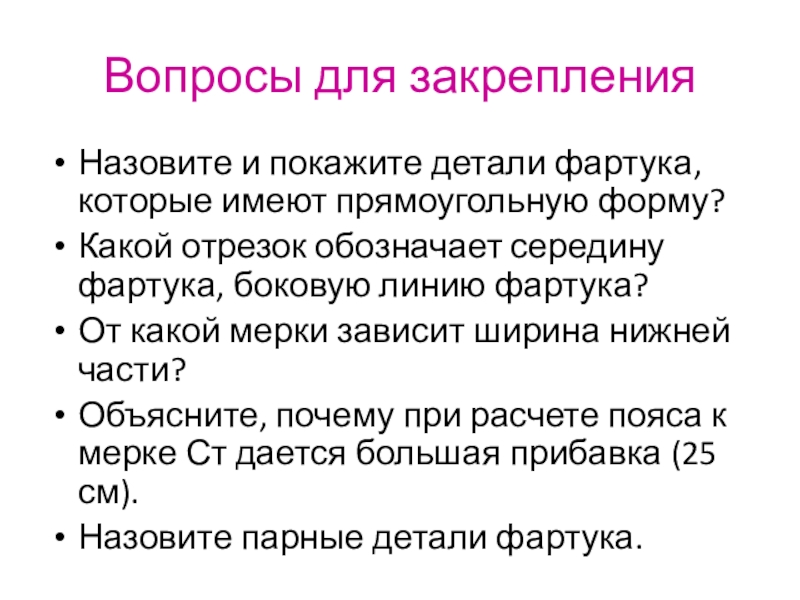

Слайд 16Вопросы для закрепления
Назовите и покажите детали фартука, которые имеют прямоугольную форму?
Какой

отрезок обозначает середину фартука, боковую линию фартука?
От какой мерки зависит ширина нижней части?
Объясните, почему при расчете пояса к мерке Ст дается большая прибавка (25 см).
Назовите парные детали фартука.
Вопросы для закрепленияНазовите и покажите детали фартука, которые имеют прямоугольную форму?Какой отрезок обозначает середину фартука, боковую линию
