Презентация, доклад к уроку черчения к учебнику А.Д. Ботвинников и др. Назначение сечений

детали при помощи изображений, которые мы называли видами, т.е. видом называют изображение, обращённой к наблюдателю видимой части поверхности предмета. Но это не всегда удобно и недостаточно наглядно.

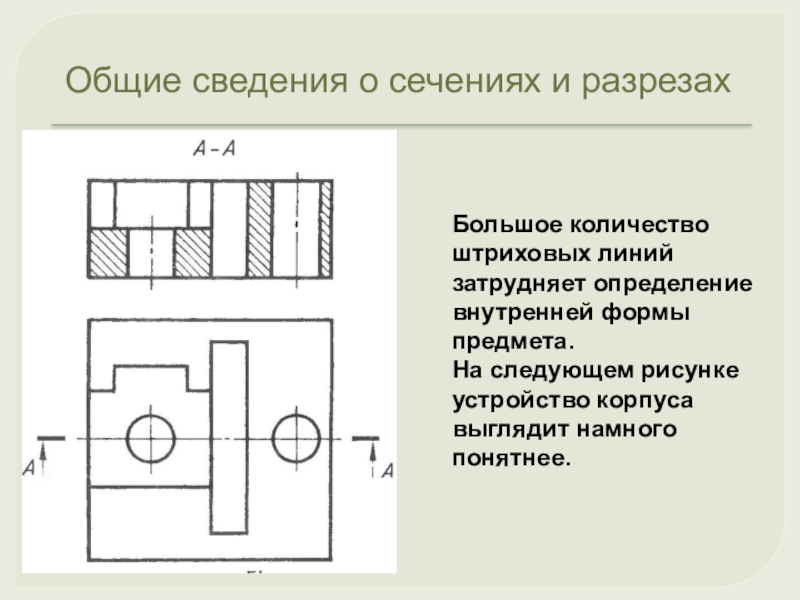

устройство корпуса выглядит намного понятнее.

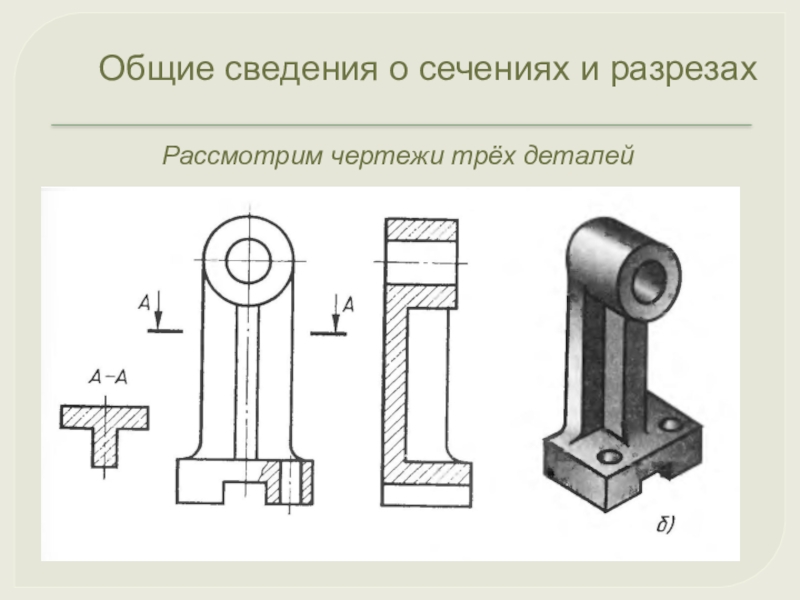

Общие сведения о сечениях и разрезах

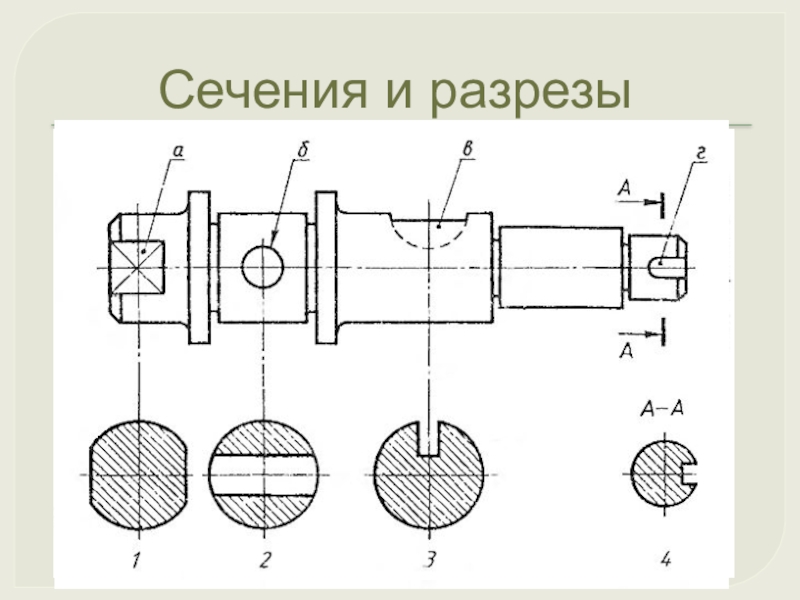

сечении показывают только то, что находится в секущей плоскости (исключения составляют цилиндрические и конические отверстия)

вынесенные и наложенные

Вынесенные располагают вне контура изображения детали на любом месте чертежа

Наложенные сечения располагаются непосредственно на видах детали

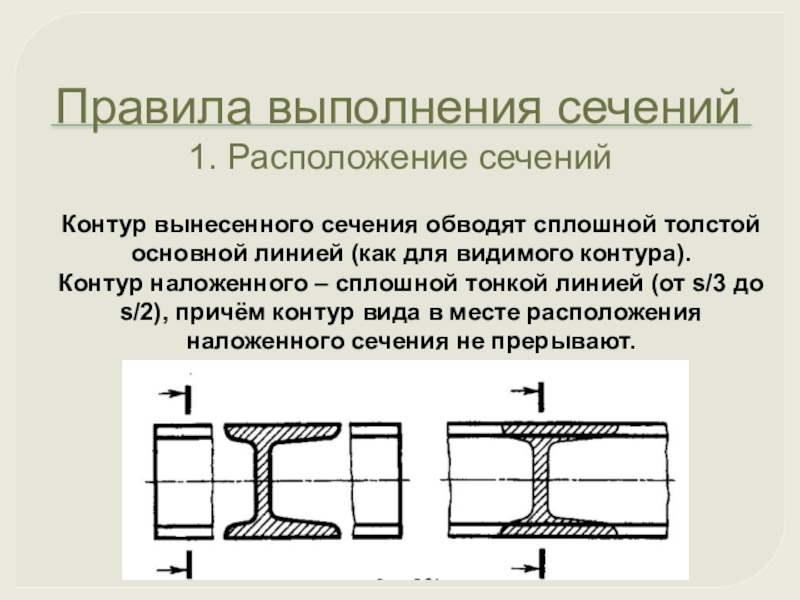

линией (как для видимого контура).
Контур наложенного – сплошной тонкой линией (от s/3 до s/2), причём контур вида в месте расположения наложенного сечения не прерывают.

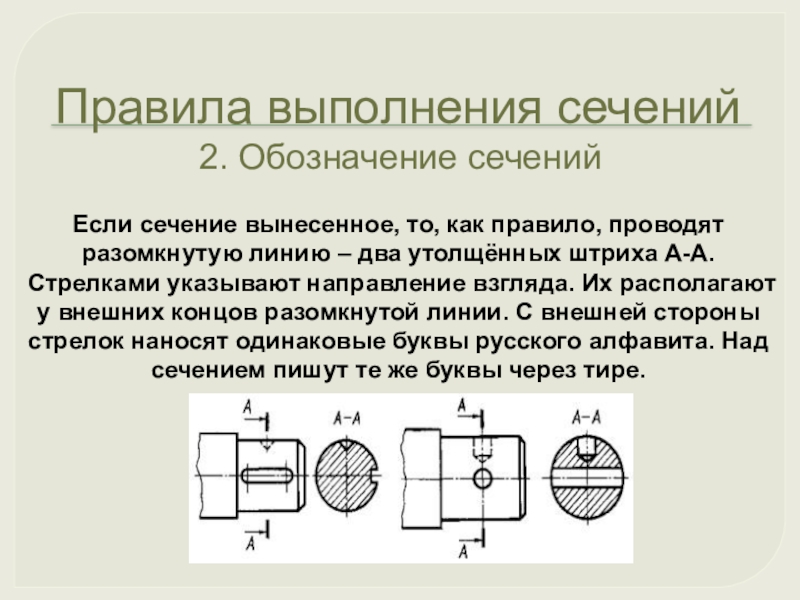

разомкнутую линию – два утолщённых штриха А-А. Стрелками указывают направление взгляда. Их располагают у внешних концов разомкнутой линии. С внешней стороны стрелок наносят одинаковые буквы русского алфавита. Над сечением пишут те же буквы через тире.

расположено на продолжении линии сечения (штрихпунктирной), то стрелок и букв не наносят. В случае несимметричного сечения проводят штрихи разомкнутой линии и стрелки, но буквы не наносят.

масштабе, но можно и в другом, указывая его рядом с сечением.
Если секущая плоскость проходит через ось поверхности вращения (цилиндрической, конической или сферической), ограничивающей отверстие или углубление, то их контур на сечении показывают полностью

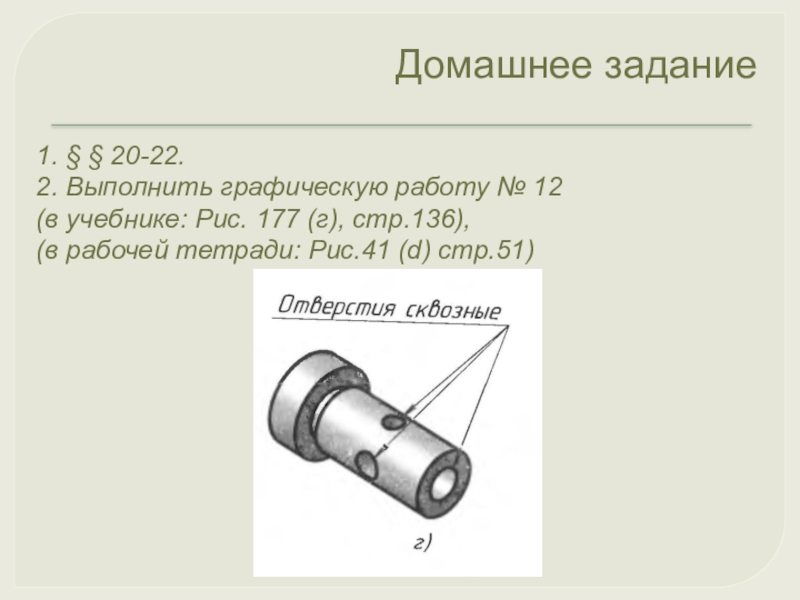

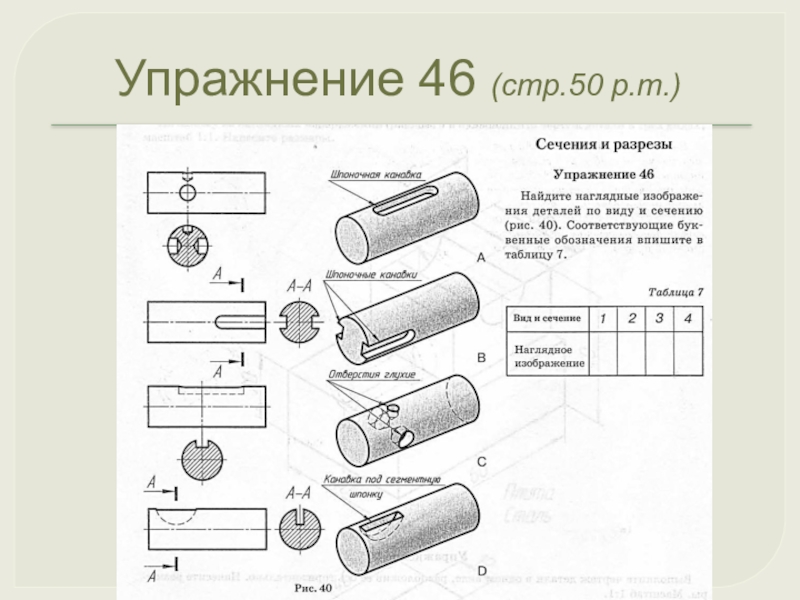

учебнике: Рис. 177 (г), стр.136),
(в рабочей тетради: Рис.41 (d) стр.51)
