Презентация, доклад Графическое изображение деталей и изделий (5 класс)
Содержание
- 1. Презентация Графическое изображение деталей и изделий (5 класс)
- 2. Что бы правильно изготовить деталь, пользуются её графическим изображением
- 3. Графическое изображение деталей и изделий
- 4. Графические изображения деталей или будущего изделия выполняют в виде графической документации
- 5. Виды графической документации:Эскиз -это плоское изображение детали, выполненное от руки с указанием размеров.
- 6. Технический рисунок –объемное изображение выполненное от руки, в котором примерно соблюдены пропорции между отдельными её частями.
- 7. Чертеж –изображение детали, изделия, выполненное с помощью чертежных инструментов, с указанием их размеров, масштаба, названия, материала.
- 8. Слайд 8
- 9. Для того чтобы создать наиболее полное представление
- 10. Виды чертежа детали выполняют с использованием чертежных линий,в определенном масштабе с указанием размеров
- 11. Слайд 11
- 12. Масштаб-это число, которое показывает, во сколько раз уменьшены или увеличены действительные размеры детали
- 13. Не смотря на выбранный масштаб,
- 14. Слайд 14
- 15. Пример полного чертежа детали
- 16. Графическое изображение деталей и изделий
Что бы правильно изготовить деталь, пользуются её графическим изображением
Слайд 1Сможешь ли ты изготовить какую-либо деталь, не имея перед собой ее
изображения?
Слайд 4Графические изображения
деталей или будущего изделия выполняют в виде
графической документации
Слайд 5Виды графической документации:

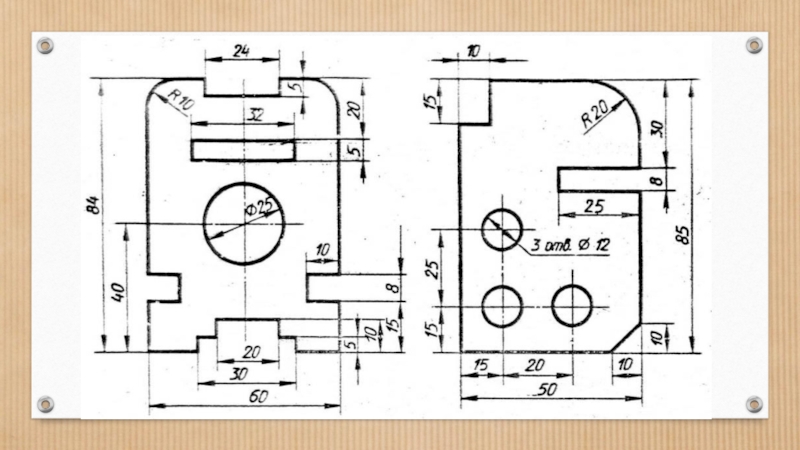

Эскиз -это плоское изображение детали, выполненное от руки с
указанием размеров.

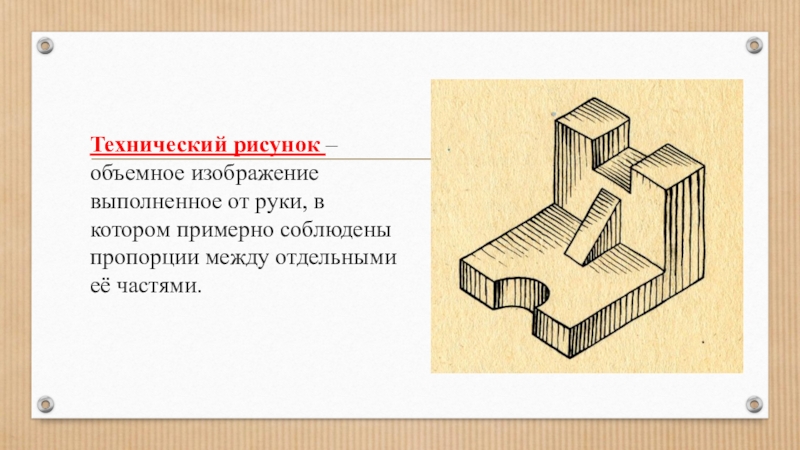

Слайд 6Технический рисунок –объемное изображение выполненное от руки, в котором примерно соблюдены
пропорции между отдельными её частями.

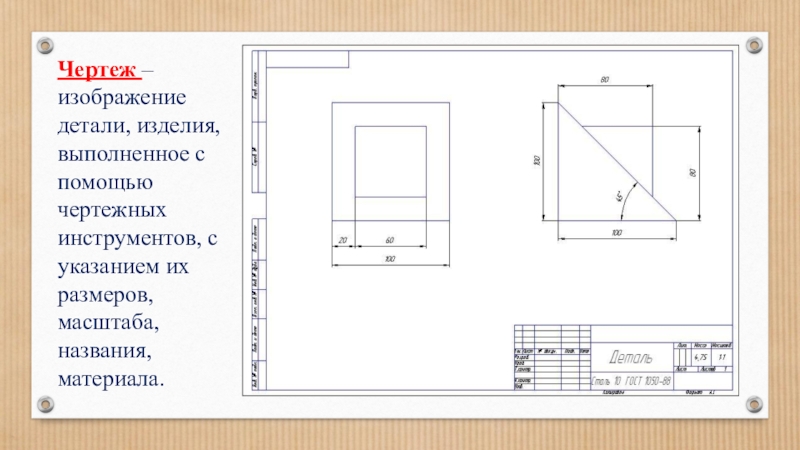

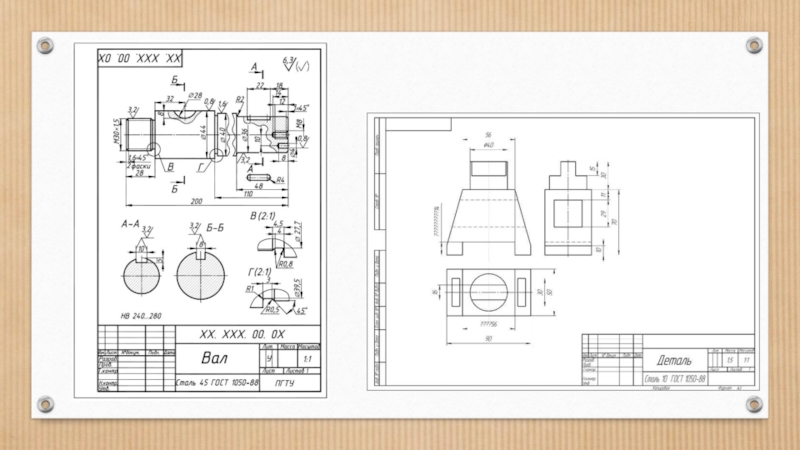

Слайд 7Чертеж –изображение детали, изделия, выполненное с помощью чертежных инструментов, с указанием
их размеров, масштаба, названия, материала.

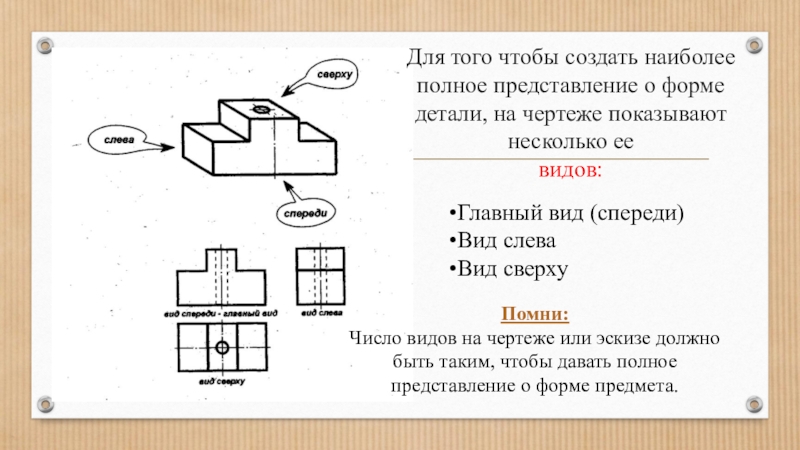

Слайд 9Для того чтобы создать наиболее полное представление о форме детали, на
чертеже показывают несколько ее
видов:
Главный вид (спереди)
Вид слева
Вид сверху
Помни:
Число видов на чертеже или эскизе должно быть таким, чтобы давать полное представление о форме предмета.

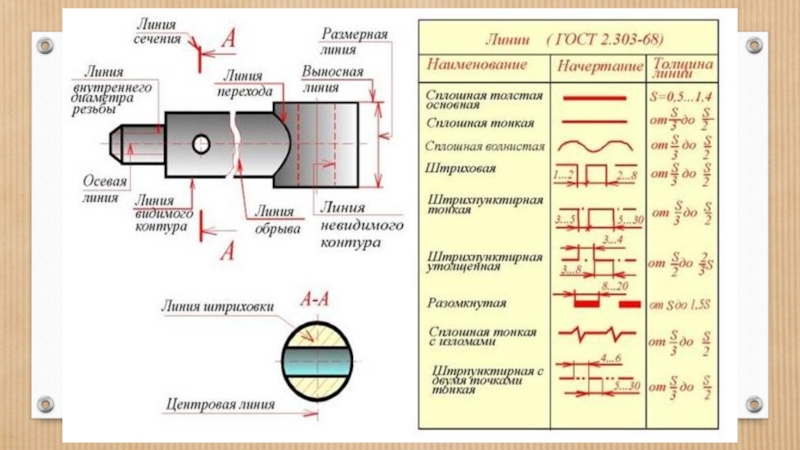

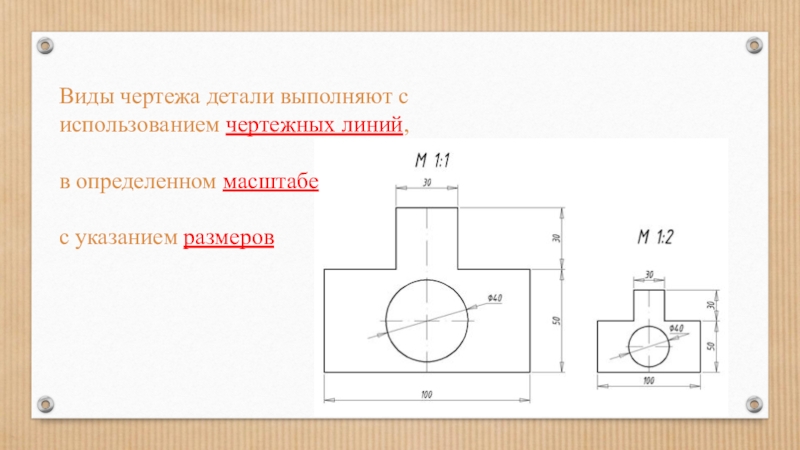

Слайд 10Виды чертежа детали выполняют с использованием чертежных линий,
в определенном масштабе
с
указанием размеров

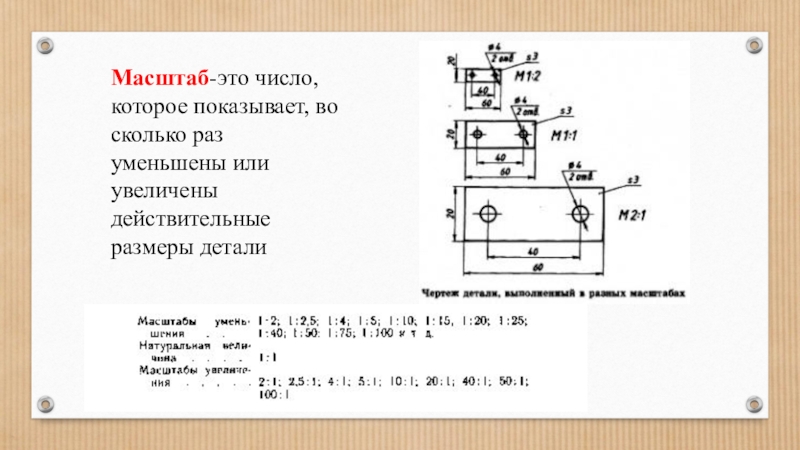

Слайд 12Масштаб-это число, которое показывает, во сколько раз уменьшены или увеличены действительные
размеры детали

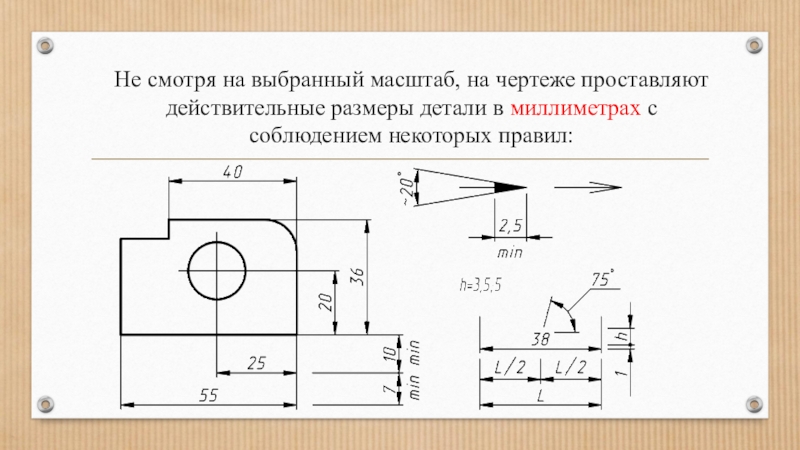

Слайд 13 Не смотря на выбранный масштаб, на чертеже проставляют действительные размеры детали
в миллиметрах с соблюдением некоторых правил:
