Презентация, доклад Графическое изображение деталей и изделий
Содержание
- 1. Презентация Графическое изображение деталей и изделий
- 2. Цель урока - Изучить с учащимися, что
- 3. План урока:1. Знакомство с понятиями2. Практическая работа3.ВыводыРефлексия
- 4. Знакомство с понятиямиГрафическая документация –изображение изделия в
- 5. Технический рисунок

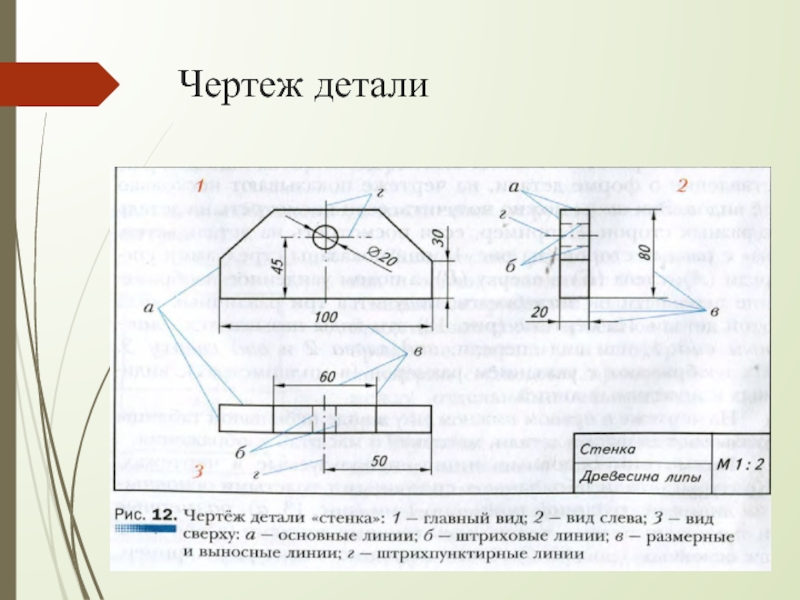

- 6. Чертеж детали
- 7. Виды детали.
- 8. Основные линии используемые в чертежахРазмерные и выносные
- 9. Слайд 9
- 10. Слайд 10

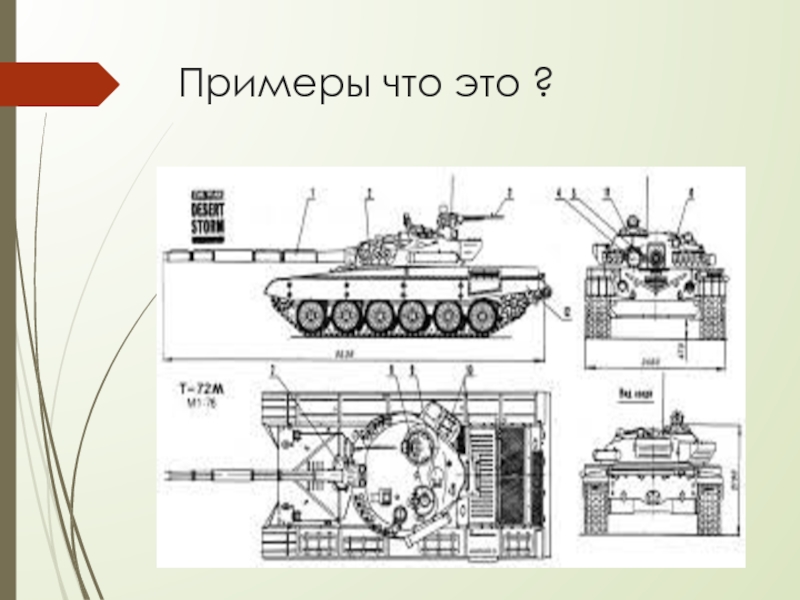

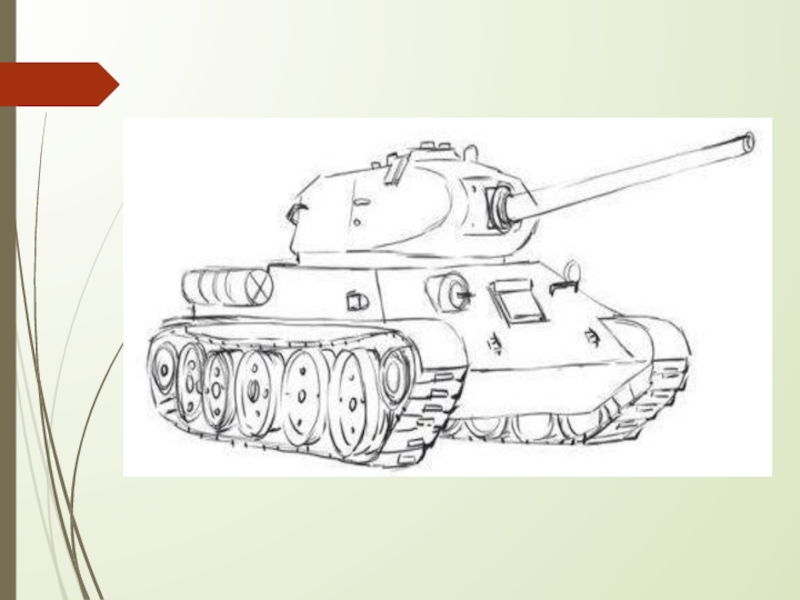

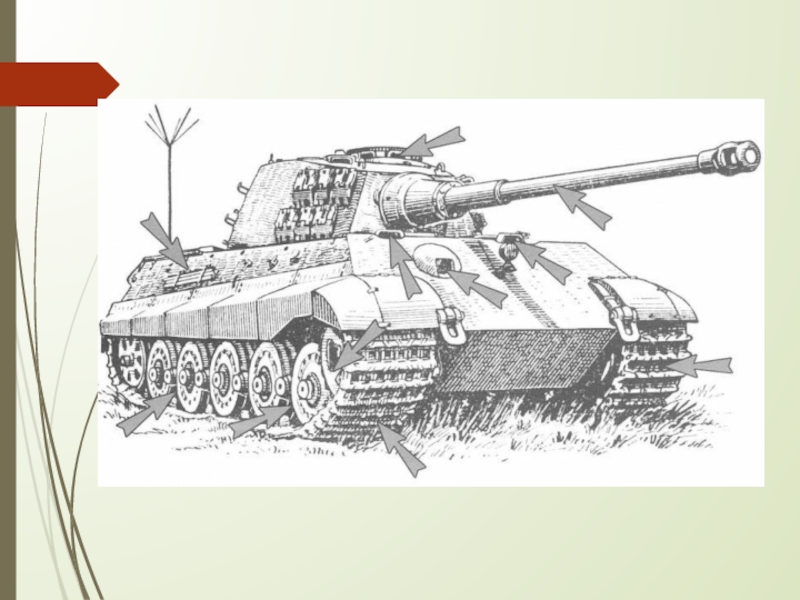

- 11. Примеры что это ?

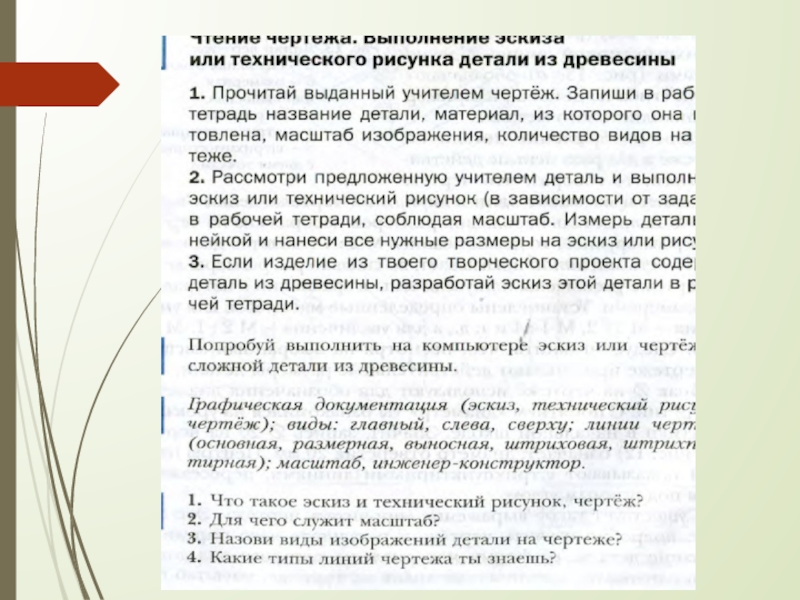

- 12. Слайд 12
- 13. Слайд 13
- 14. Выводы: Без знания графической документации в наш
- 15. Слайд 15
- 16. Спасибо за внимание!
Цель урока - Изучить с учащимися, что из себя представляет графическое изображение деталей и изделий и область его применения.Научится чертить ,рисовать,читать с учащимися чертежи, эскизы и технические рисунки.
Слайд 1презентация
Графическое изображение деталей и изделий.
Урок « Технология 5 класс
»

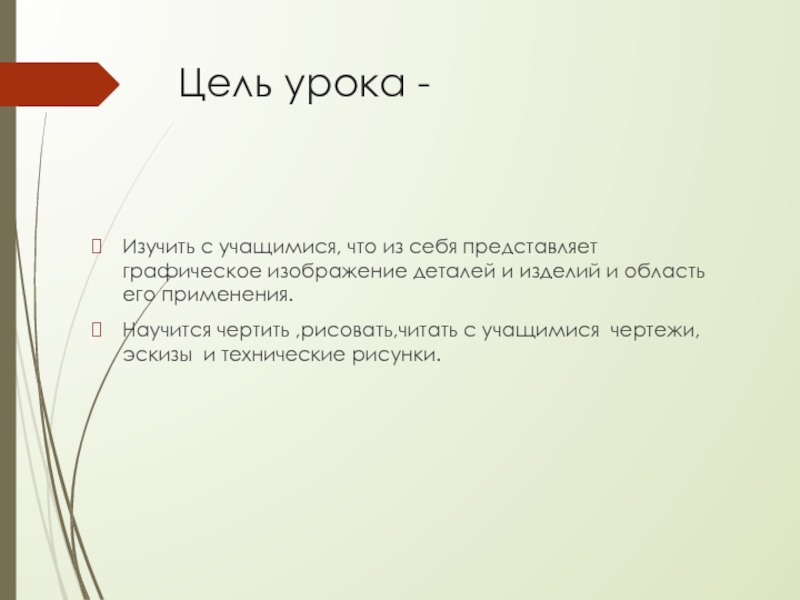

Слайд 2Цель урока -
Изучить с учащимися, что из себя представляет графическое
изображение деталей и изделий и область его применения.
Научится чертить ,рисовать,читать с учащимися чертежи, эскизы и технические рисунки.
Научится чертить ,рисовать,читать с учащимися чертежи, эскизы и технические рисунки.
Слайд 4Знакомство с понятиями
Графическая документация –изображение изделия в виде технического рисунка, чертежа.
Эскиз-
это изображение, выполненное от руки с указанием размеров.
Технический рисунок- так же как и эскиз, выполняют без чертежных инструментов и в котором примерно соблюдены все пропорции.
Чертеж – это изображение детали , изделия с указанием их размеров, масштаба, названия, материала.
Технический рисунок- так же как и эскиз, выполняют без чертежных инструментов и в котором примерно соблюдены все пропорции.
Чертеж – это изображение детали , изделия с указанием их размеров, масштаба, названия, материала.
Картинка или видео

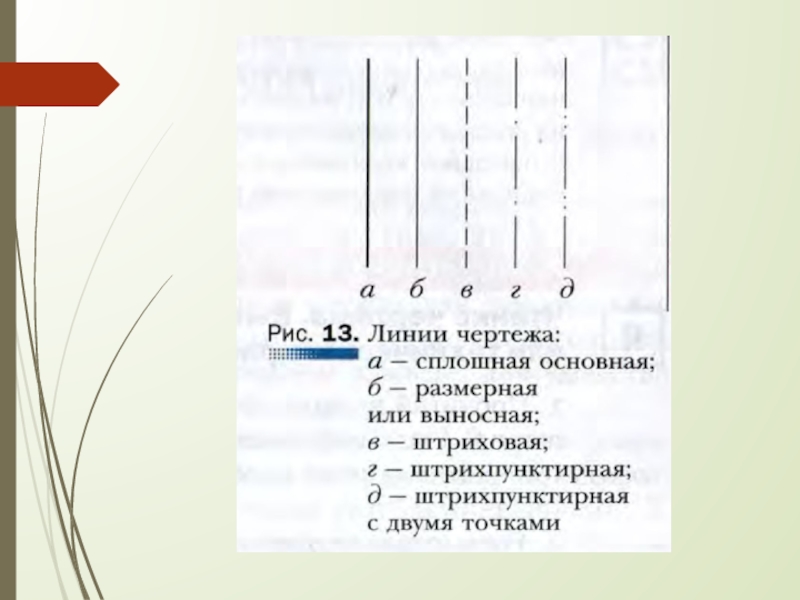

Слайд 8Основные линии используемые в чертежах
Размерные и выносные лини-сплошные тонкие линии.
Основные линии-сплошные
толстые 1 мм.
Линии невидимого контура-тонкие штрихи( длина штрихов 2-8мм,растоянме между штрихами 1-2мм)
Оси отверстий и оси симметрий-тонкой штрихпунктирной линией (длина штрихов 5-30мм,растояние между штрихами3-5мм)
Линии сгиба на детали-тонкой штрихпунктирной линией с двумя точками.
Линии невидимого контура-тонкие штрихи( длина штрихов 2-8мм,растоянме между штрихами 1-2мм)
Оси отверстий и оси симметрий-тонкой штрихпунктирной линией (длина штрихов 5-30мм,растояние между штрихами3-5мм)
Линии сгиба на детали-тонкой штрихпунктирной линией с двумя точками.

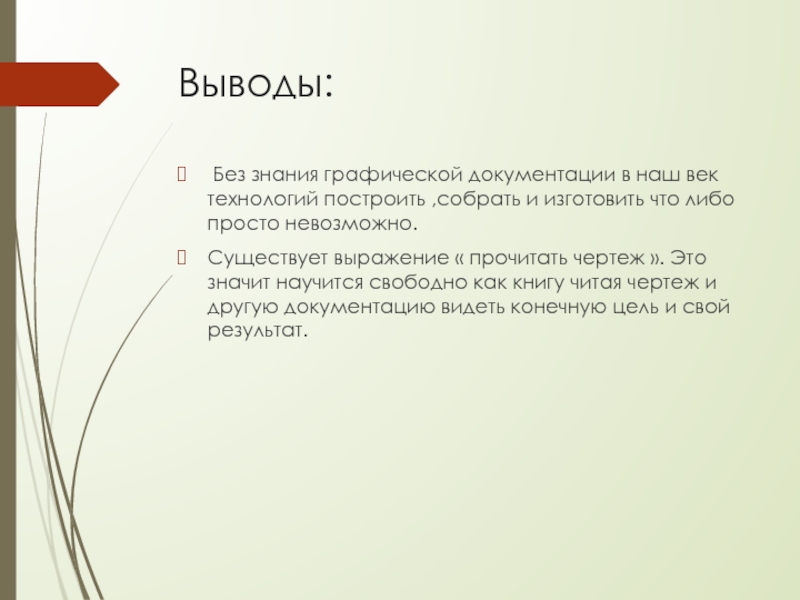

Слайд 14Выводы:
Без знания графической документации в наш век технологий построить ,собрать
и изготовить что либо просто невозможно.
Существует выражение « прочитать чертеж ». Это значит научится свободно как книгу читая чертеж и другую документацию видеть конечную цель и свой результат.
Существует выражение « прочитать чертеж ». Это значит научится свободно как книгу читая чертеж и другую документацию видеть конечную цель и свой результат.
