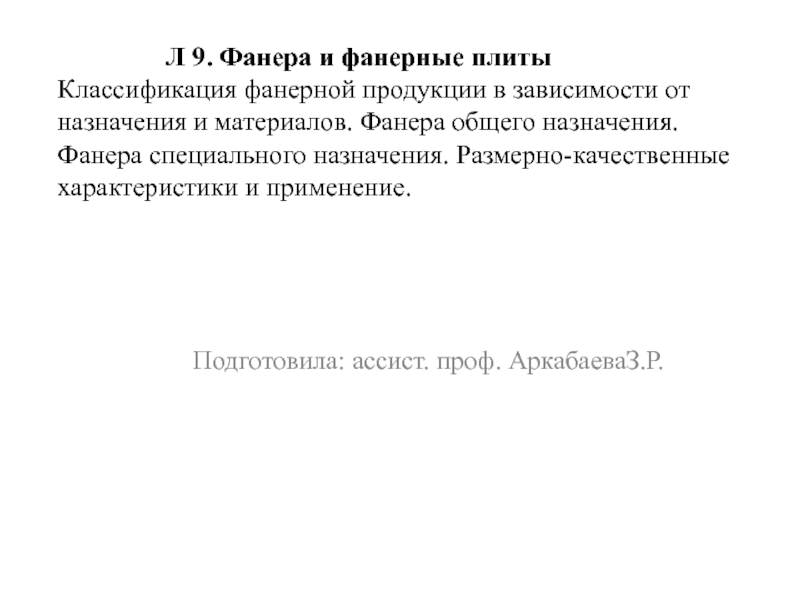

Презентация, доклад Фанера и фанерные плиты

и фанерные плиты Классификация фанерной продукции в зависимости от назначения и материалов. Фанера общего назначения. Фанера специального назначения. Размерно-качественные характеристики и применение.

Подготовила: ассист. проф. АркабаеваЗ.Р.

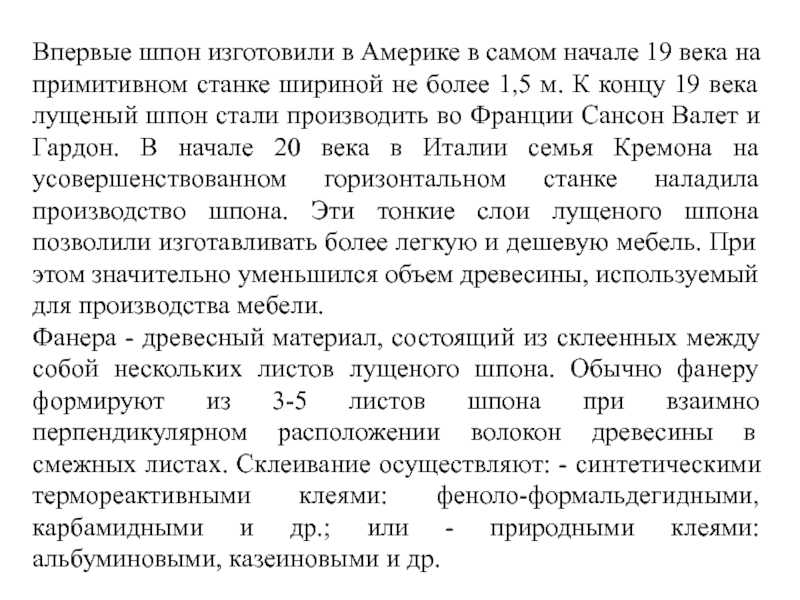

примитивном станке шириной не более 1,5 м. К концу 19 века лущеный шпон стали производить во Франции Сансон Валет и Гардон. В начале 20 века в Италии семья Кремона на усовершенствованном горизонтальном станке наладила производство шпона. Эти тонкие слои лущеного шпона позволили изготавливать более легкую и дешевую мебель. При этом значительно уменьшился объем древесины, используемый для производства мебели.
Фанера - древесный материал, состоящий из склеенных между собой нескольких листов лущеного шпона. Обычно фанеру формируют из 3-5 листов шпона при взаимно перпендикулярном расположении волокон древесины в смежных листах. Склеивание осуществляют: - синтетическими термореактивными клеями: феноло-формальдегидными, карбамидными и др.; или - природными клеями: альбуминовыми, казеиновыми и др.

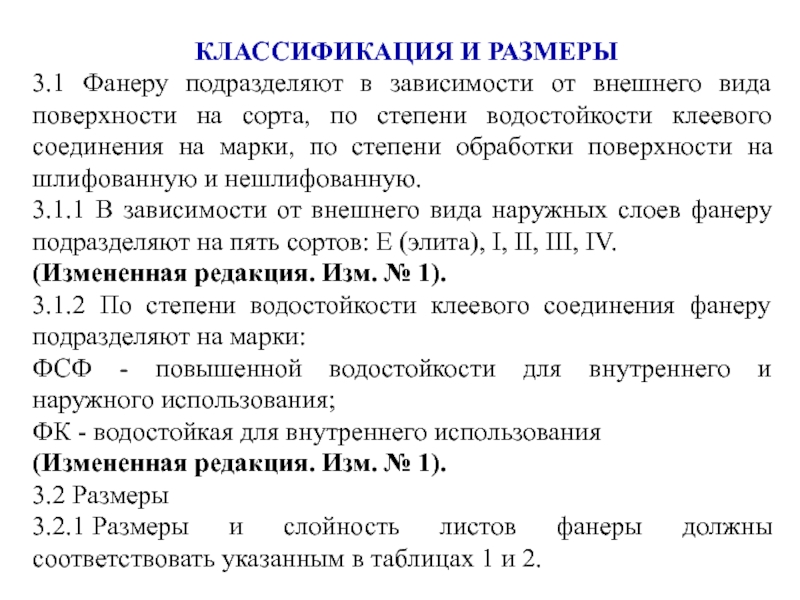

поверхности на сорта, по степени водостойкости клеевого соединения на марки, по степени обработки поверхности на шлифованную и нешлифованную.
3.1.1 В зависимости от внешнего вида наружных слоев фанеру подразделяют на пять сортов: Е (элита), I, II, III, IV.
(Измененная редакция. Изм. № 1).
3.1.2 По степени водостойкости клеевого соединения фанеру подразделяют на марки:
ФСФ - повышенной водостойкости для внутреннего и наружного использования;
ФК - водостойкая для внутреннего использования
(Измененная редакция. Изм. № 1).
3.2 Размеры

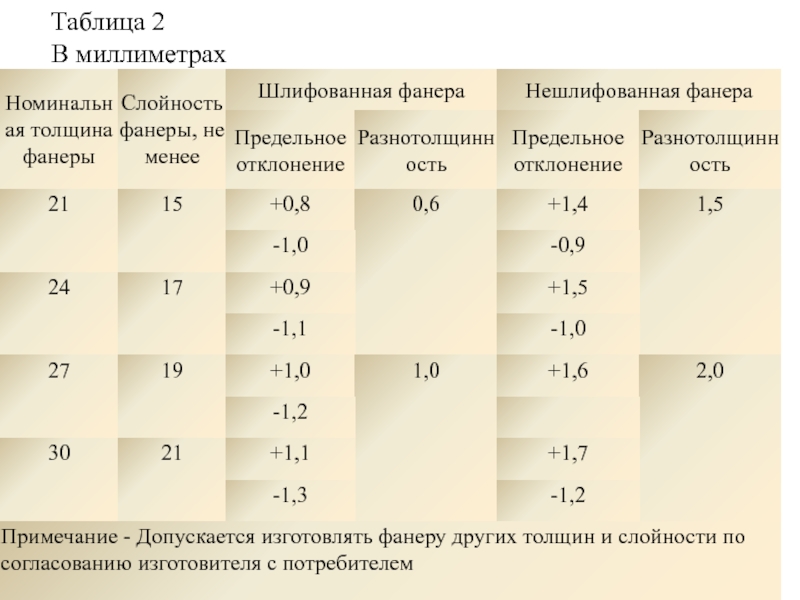

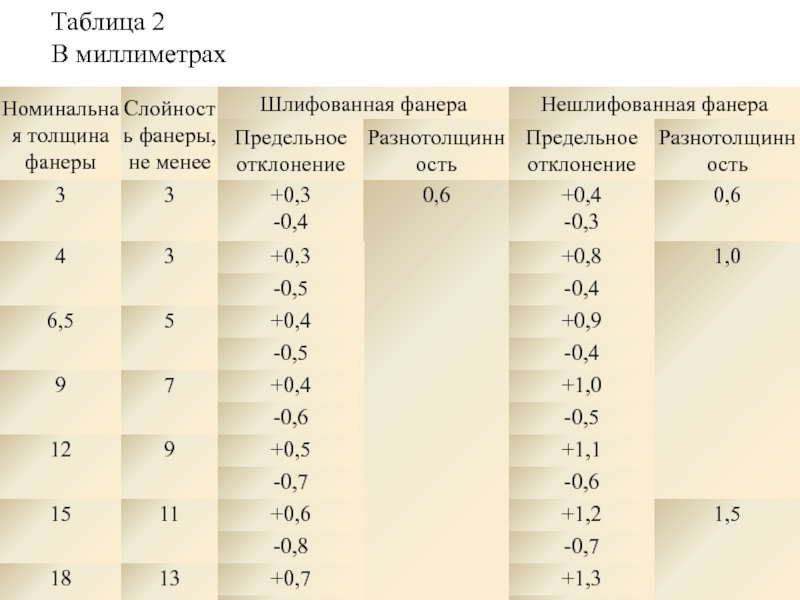

3.2.1 Размеры и слойность листов фанеры должны соответствовать указанным в таблицах 1 и 2.

изготовителя с потребителем

углом. Косина не должна превышать 2 мм на 1 м длины кромки листа.
3.2.3 Отклонение от прямолинейности кромок не должно превышать 2 мм на 1 м длины листа.
3.3 Условное обозначение фанеры должно содержать:
- наименование продукции;
- породу древесины наружных слоев;
- марку;
- сочетание сортов шпона наружных слоев;
- класс эмиссии;
- вид обработки поверхности;
- размеры;
- обозначение настоящего стандарта.
Пример условного обозначения фанеры с наружными слоями из шпона березы, марки ФК с сочетанием сортов шпона наружных слоев I/III, класса эмиссии Е1, шлифованной с двух сторон, длиной 2440 мм, шириной 1525 мм, толщиной 9 мм:
Фанера, береза ФК, I/III, Е1, Ш2, 2440×1525×9 ГОСТ 3916.1-96

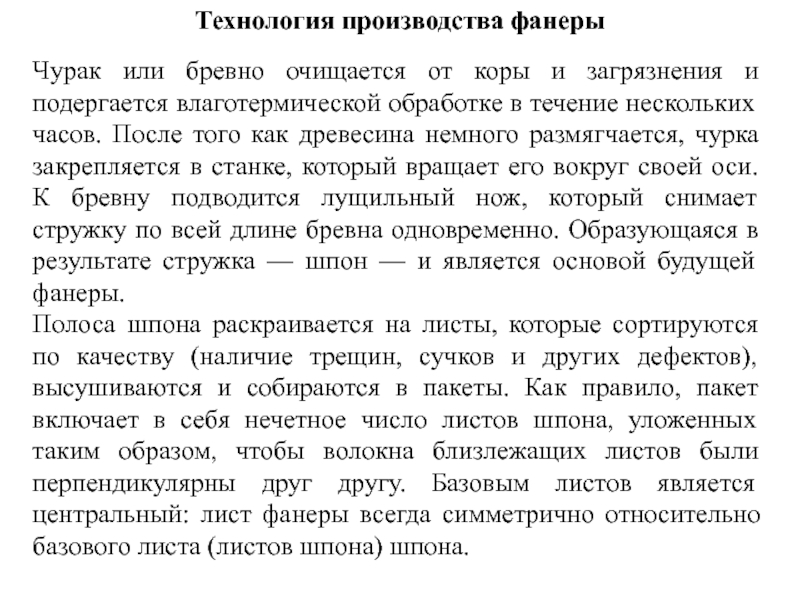

подергается влаготермической обработке в течение нескольких часов. После того как древесина немного размягчается, чурка закрепляется в станке, который вращает его вокруг своей оси. К бревну подводится лущильный нож, который снимает стружку по всей длине бревна одновременно. Образующаяся в результате стружка — шпон — и является основой будущей фанеры.
Полоса шпона раскраивается на листы, которые сортируются по качеству (наличие трещин, сучков и других дефектов), высушиваются и собираются в пакеты. Как правило, пакет включает в себя нечетное число листов шпона, уложенных таким образом, чтобы волокна близлежащих листов были перпендикулярны друг другу. Базовым листов является центральный: лист фанеры всегда симметрично относительно базового листа (листов шпона) шпона.

пакет оказывается давление при повышенной температуре. Под влиянием повышенного давления клей объединяет отдельные листы шпона в единое целое. После охлаждения и высыхания фанера считается готовой.
Дополнительная обработка фанеры
Шлифование. Шлифованная фанера может быть как односторонней, так и двухсторонней. Шлифование осуществляется на специальных шлифовальных станках – трех и четырехбарабанных для фанеры с односторонним шлифованием и шести- или восьмибарабанных на фанере с двухсторонним шлифованием.
Ламинирование. Сущность ламинирования заключается в оклейке листа фанеры бумагосмоляной пленкой, которая придает ей высокую износоустойчивость. Как и шлифование, ламинирование может быть одно и двусторонним.
Облицовка – покрытие листа фанеры облицовочным материалом. В качестве облицовки могут использоваться фольга, ДВП, строганый шпон и т.п.

качестве ламината используется пропитанное фенолформальдегидными смолами бумагосмоляное покрытие. Это одна из самых влагостойких плит: при использовании в качестве опалубки она может выдержать до 50 рабочих циклов.

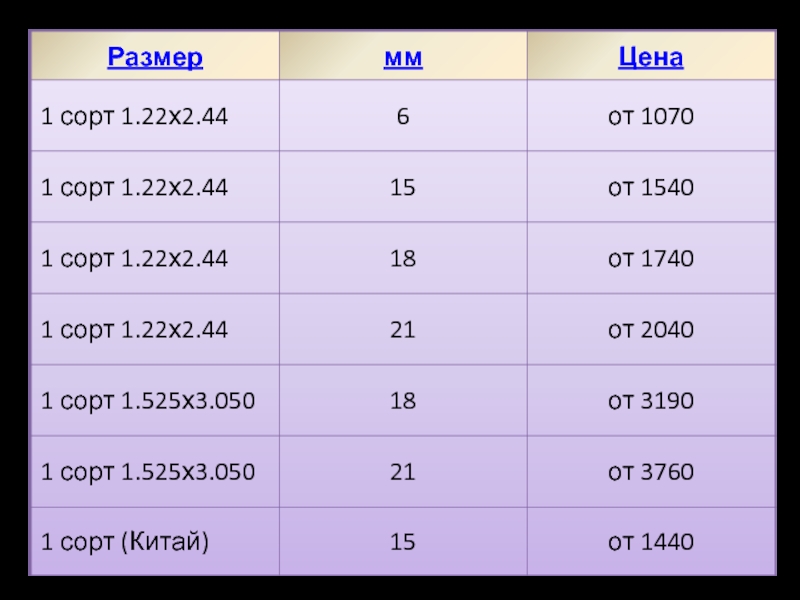

Компания «Фанера-Базар» осуществляет продажу ламинированной влагостойкой фанеры оптом и в розницу. У нас на складе всегда есть большеформатная фанера всех стандартных размеров - от 1220 х 2440 до 1525 х 3050 мм. Толщина листа – от 6 до 40 мм.

повышенной влагостойкости (водостойкости), склеенная фенолформальдегидными смолами и ФК– фанера водостойкая (влагостойкая фанера), склйка которой производится карбамидоформальдегидными смолами.
Фанера  делится на сорта в соответствии с сортами верхних слоев шпона. При обозначении сортов фанеры указывается сорт верхнего слоя, а затем нижнего. Из лиственных пород древесины может производится следующие сорта фанеры: Е/Е, 1/1, 2/2, 3/3, 4/4, Е/1, 1/2, 2/3, 3/4, Е/2, 1/3, 2/4, Е/3, 1/4. При обозначении сортности фанеры из шпона хвойных пород к обозначению сорта шпона добавляется буква х, например, Ех/Iх. По степени механической обработки поверхностей внешних листов фанеру подразделяют на нешлифованную (НШ), шлифованную с одной стороны (Ш1), и с двух сторон (Ш2). Влажность фанеры должна находиться в пределах 5–10%.

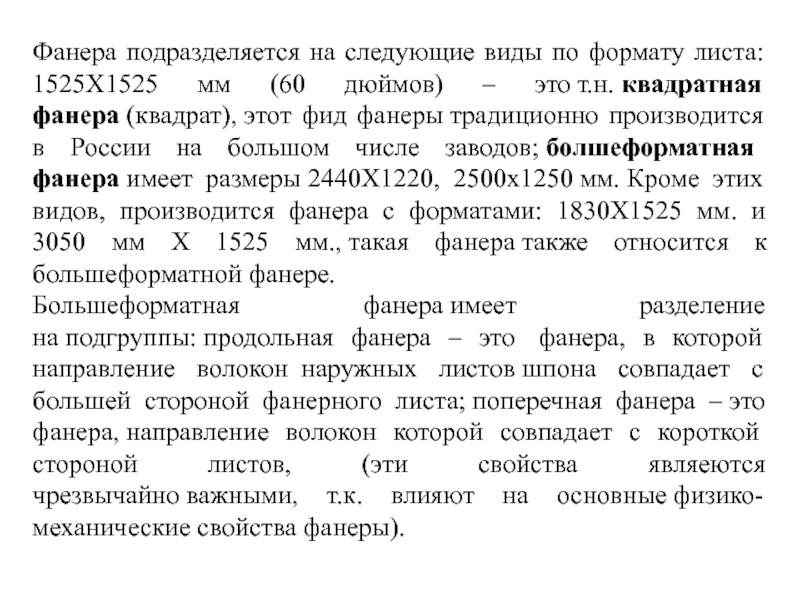

дюймов) – это т.н. квадратная фанера (квадрат), этот фид фанеры традиционно производится в России на большом числе заводов; болшеформатная фанера имеет размеры 2440Х1220, 2500х1250 мм. Кроме этих видов, производится фанера с форматами: 1830Х1525 мм. и 3050 мм Х 1525 мм., такая фанера также относится к большеформатной фанере.
Большеформатная фанера имеет разделение на подгруппы: продольная фанера – это  фанера, в которой направление волокон  наружных листов шпона совпадает с большей стороной фанерного листа; поперечная фанера – это фанера, направление волокон которой совпадает с короткой стороной листов, (эти свойства являеются чрезвычайно важными, т.к. влияют на основные физико-механические свойства фанеры).

использования фанера подразделяется на следующие виды: Фанера общего назначения
Фанера - материал, представляющий собой склеенные между собой листы древесного шпона. Для изготовления фанеры применяется шпон как лиственных, так и хвойных пород деревьев. Считается, что фанера изготовлена из той древесины, из которой изготовлены её наружные слои. Свойства этой фанеры общего назначения соответствуют ГОСТу 3916.1-96 Фанера общего назначения с наружными слоями из шпона лиственных пород и ГОСТу 3916.2-96 Фанера общего назначения с наружными слоями шпона из шпона хвойных пород.

(при возведении полов, стен, потолков, перегородок и т.д.), а также для опалубки. К такой фанере  не предъявляется высоких требований к качеству поверхностей (высокой сортности). Основные виды строительной фанеры – это сорта 3 и 4. Такая фанера склеивается клеями на основе фенолформальдегидных смол. Строительная фанера, как правило, имеет большую толщину, например, для опалубки чаще всего используется фанера толщиной 18 мм. и 21 мм.
В строительстве часто используется хвойная или комбинированная фанеру, что приводит к снижению стоимости фанеры. К строительной фанере можно также отнести фанеру ламинированную. Ламинированная фанера используется для изготовления многоразовой опалубки в монолитном строительстве.

к нагрузкаам и изгибам.
Важными характеристиками фанеры мебельной также являются такие показатели, как дефекты поверхностей (сучки, сколы) и качество шлифования.
Декоративная фанера
Фанера облицовывается различными пленочными покрытиями на основе синтетических смол. такие покрытия могут включать декоративную бумагу или быть без нее. Облицовка декоративной фанеры происходит методом  горячего прессования. Декоративная фанера часто используется в судостроении и мебельном производстве.

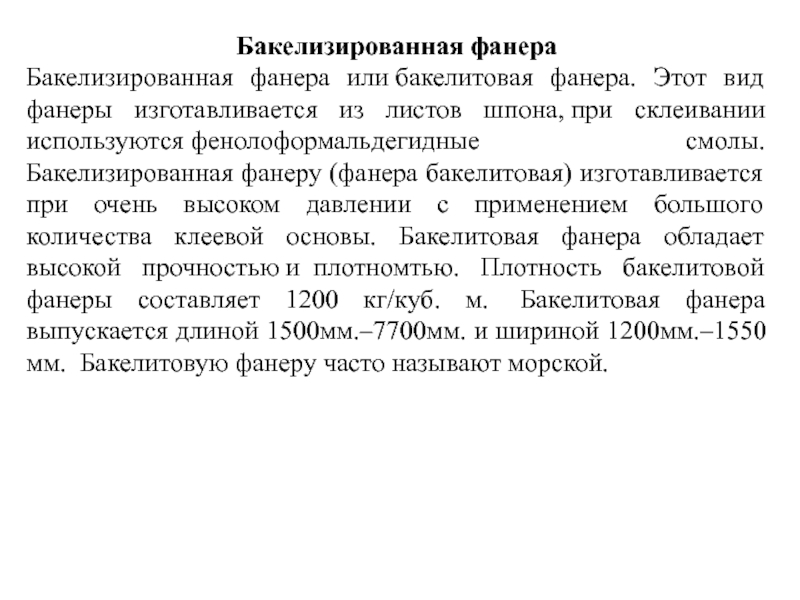

шпона, при склеивании используются фенолоформальдегидные смолы. Бакелизированная фанеру (фанера бакелитовая) изготавливается при очень высоком давлении с применением большого количества клеевой основы. Бакелитовая фанера обладает высокой прочностью и  плотномтью. Плотность бакелитовой фанеры составляет 1200 кг/куб. м.  Бакелитовая фанера выпускается длиной 1500мм.–7700мм. и шириной 1200мм.–1550мм.  Бакелитовую фанеру часто называют морской.

среды. Это свойство делает ламинированную фанеру незаменимой при производстве износостойких поверхностей. Ламинированная фанера широко используется для многоразовой бетонной опалубки.
Преимущества ламинированной фанеры: исключительная износостойкость, быстрый монтаж и легкая обработка, влагостойкость и антикоррозийная стойкость, устойчивость к моющим и чистящим средствам, комбинирование с другими материалами, варианты гладкой и тесненной поверхности и возможность выбора цветов и прозрачности поверхности.
