Презентация, доклад для урока Технология Отклонения, допуски на размеры деталей
Содержание
- 1. Презентация для урока Технология Отклонения, допуски на размеры деталей
- 2. Указанные на чертеже размеры абсолютно точно получить
- 3. На чертежах размеры деталей указывают с отклонениями,
- 4. Размеры 20+0,5 и 20-0,2 – это номинальный
- 5. Нижнее отклонение EI, ei — алгебраическая разность между
- 6. Разность между наибольшим и наименьшем допустимыми (предельными)
- 7. Поле допуска — поле, ограниченное наибольшим и наименьшим
- 8. Соединение (посадка) вала с отверстием может быть

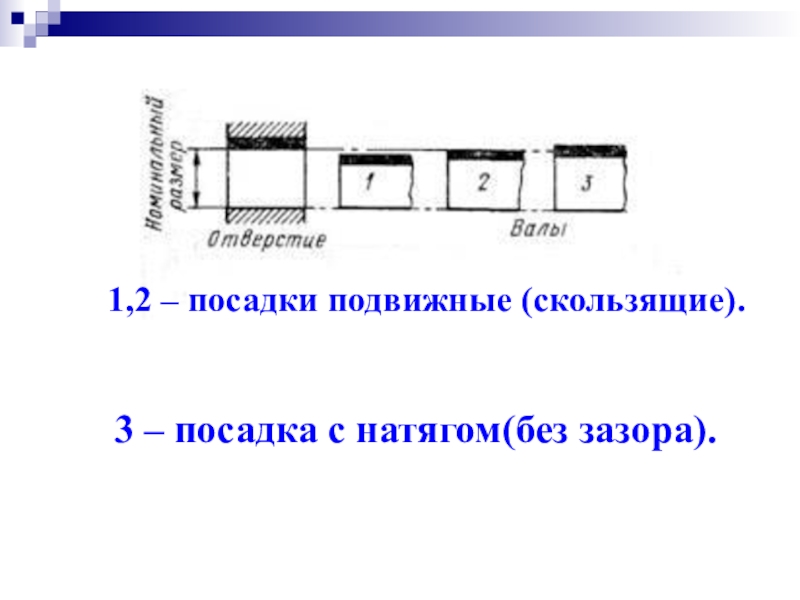

- 9. 1,2 – посадки подвижные (скользящие).3 – посадка с натягом(без зазора).

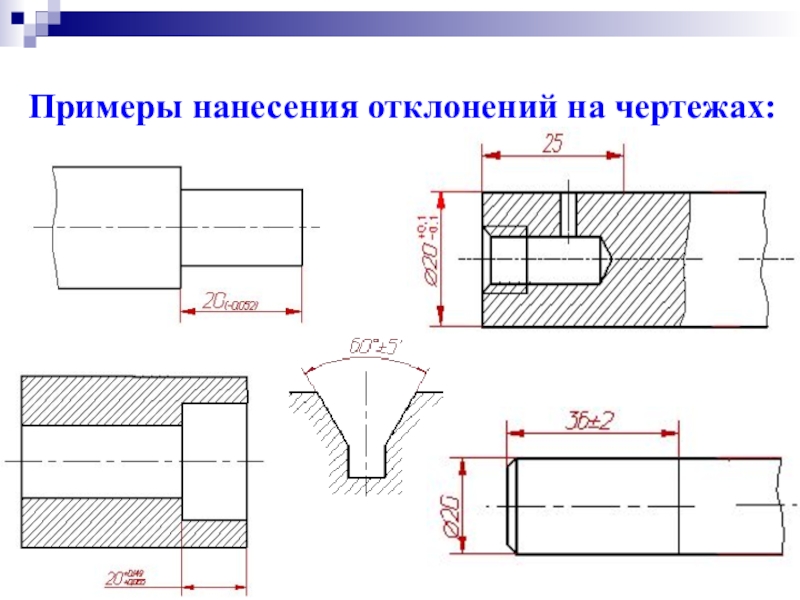

- 10. Примеры нанесения отклонений на чертежах:
Указанные на чертеже размеры абсолютно точно получить невозможно.Причины: изнашивание станка; износ режущей части инструмента; деформация детали при обработке; погрешность измерительных приборов.

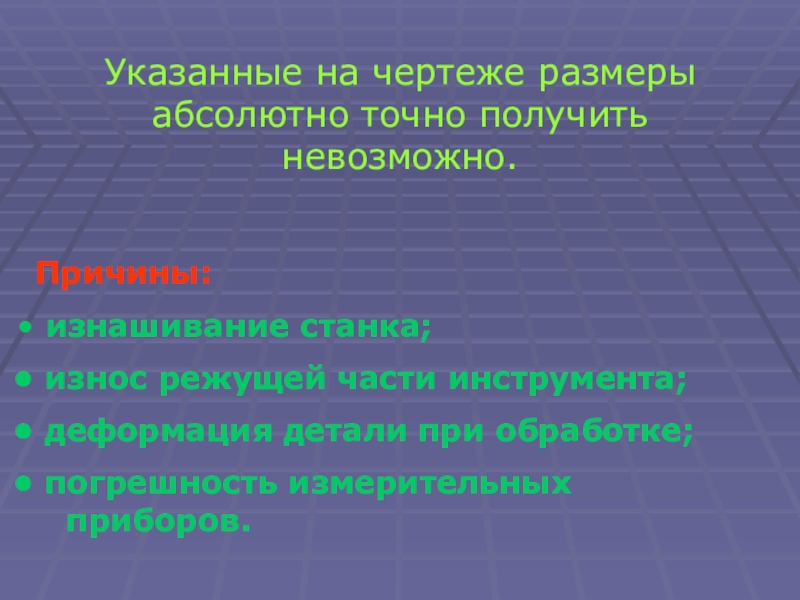

Слайд 2Указанные на чертеже размеры абсолютно точно получить невозможно.
Причины:
изнашивание станка;
износ режущей части инструмента;
деформация детали при обработке;
погрешность измерительных приборов.
деформация детали при обработке;
погрешность измерительных приборов.

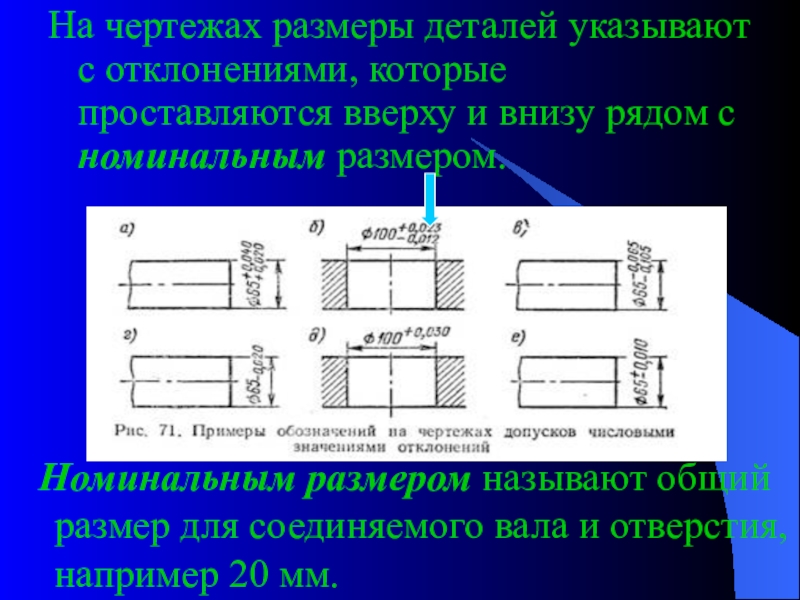

Слайд 3На чертежах размеры деталей указывают с отклонениями, которые проставляются вверху и
внизу рядом с номинальным размером.
Номинальным размером называют общий
размер для соединяемого вала и отверстия,
например 20 мм.

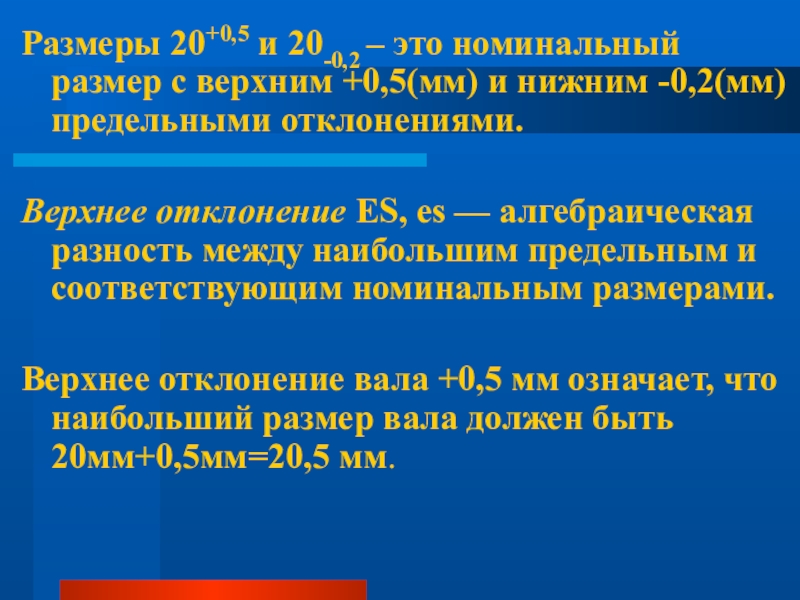

Слайд 4Размеры 20+0,5 и 20-0,2 – это номинальный размер с верхним +0,5(мм)
и нижним -0,2(мм) предельными отклонениями.
Верхнее отклонение ES, es — алгебраическая разность между наибольшим предельным и соответствующим номинальным размерами.
Верхнее отклонение вала +0,5 мм означает, что наибольший размер вала должен быть 20мм+0,5мм=20,5 мм.
Верхнее отклонение ES, es — алгебраическая разность между наибольшим предельным и соответствующим номинальным размерами.
Верхнее отклонение вала +0,5 мм означает, что наибольший размер вала должен быть 20мм+0,5мм=20,5 мм.

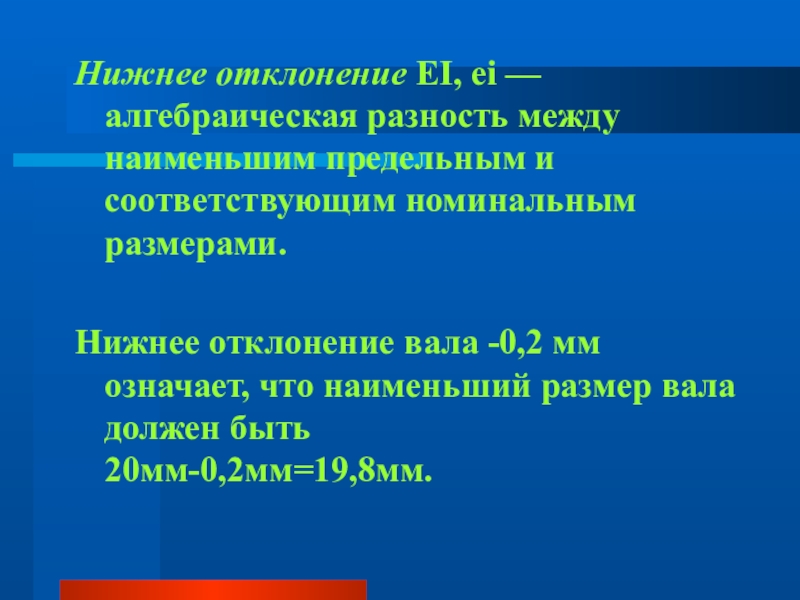

Слайд 5Нижнее отклонение EI, ei — алгебраическая разность между наименьшим предельным и соответствующим
номинальным размерами.
Нижнее отклонение вала -0,2 мм означает, что наименьший размер вала должен быть 20мм-0,2мм=19,8мм.
Нижнее отклонение вала -0,2 мм означает, что наименьший размер вала должен быть 20мм-0,2мм=19,8мм.
Слайд 6Разность между наибольшим и наименьшем допустимыми (предельными) размерами называют допуском.
20+0,5(20,5мм) –
20-0,2(19,8мм)=0,7мм
Допуск можно рассчитать и через отклонения:
0,5 – (-0,2)=0,5+0,2=0,7(мм)
Допуск можно рассчитать и через отклонения:
0,5 – (-0,2)=0,5+0,2=0,7(мм)

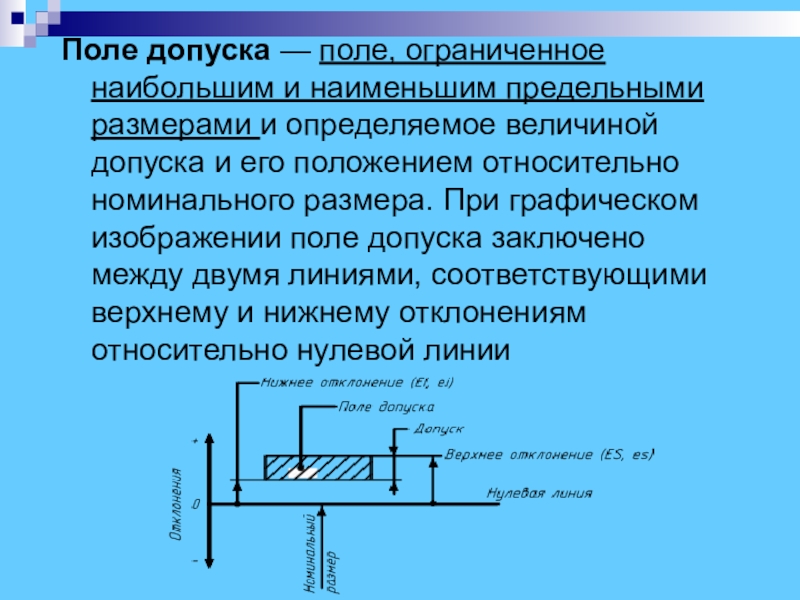

Слайд 7Поле допуска — поле, ограниченное наибольшим и наименьшим предельными размерами и определяемое
величиной допуска и его положением относительно номинального размера. При графическом изображении поле допуска заключено между двумя линиями, соответствующими верхнему и нижнему отклонениям относительно нулевой линии

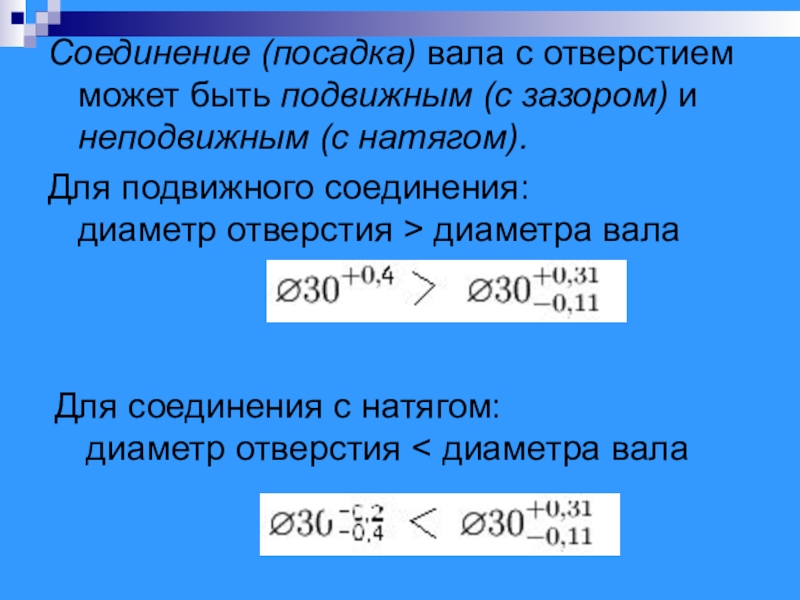

Слайд 8Соединение (посадка) вала с отверстием может быть подвижным (с зазором) и
неподвижным (с натягом).
Для подвижного соединения: диаметр отверстия > диаметра вала
Для подвижного соединения: диаметр отверстия > диаметра вала
Для соединения с натягом:
диаметр отверстия < диаметра вала
