Презентация, доклад Буровые станки на открытых горных работах

буровые лафеты…………………………….9
7.Роторы………………………………………………………….10
8.Буровые лебедки………………………………………..10
9. Буровые насосы………………………………………….10
10.Буровые установки …………………………………..11
11.Заключение………………………………………………..18


буровой установки, их конструкция определяется назначением скважины, условиями и способом бурения.

небольшого диаметра (76-219 мм) при сейсморазведке и инженерных изысканиях.
-Бурение скважин средней глубины (до 600 м)- структурных и поисковых скважин на твёрдые полезные ископаемые.
-Бурение глубоких (до 6000 м) разведочных и эксплуатационных скважин на нефть и газ.
-Капитальный ремонт и испытания скважин на нефть и газ.
-Бурение скважин на воду.
-Бурение неглубоких (до 32 м) скважин большого диаметра (до 1,5 м) для строительства буронабивных свай.
-Бурение взрывных скважин на открытых горных выработках и в шахтах.
-Сверхглубокое бурение (до 15000м) разведочных и эксплуатационных скважин на нефть и газ. (1ая скважина пробуренная на 15000м была на Кольском п-ов).

циркуляционная система).
-Энергетические органы (дизельные и электродвигатели, силовая пневмо и гидросистема, приводы).
-Вспомогательные органы (металлоконструкции основания, укрытий, механизмы передвижения, мост приёмный, вспомогательная лебёдка, тали, системы освещения, водоснабжения, отопления, вентиляции, эвакуации).
-Органы управления (системы пневмо и электроуправления).
-Органы информации (система контроля параметров бурения).

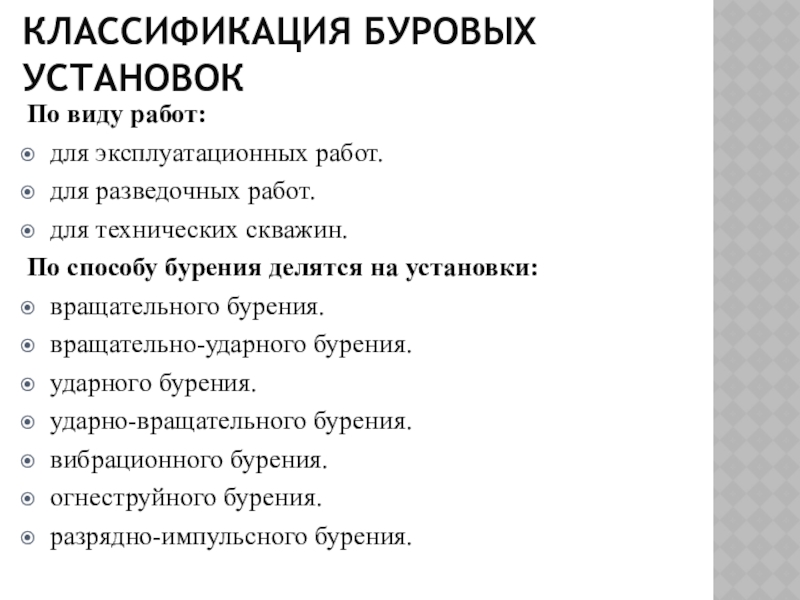

способу бурения делятся на установки:
вращательного бурения.
вращательно-ударного бурения.
ударного бурения.
ударно-вращательного бурения.
вибрационного бурения.
огнеструйного бурения.
разрядно-импульсного бурения.

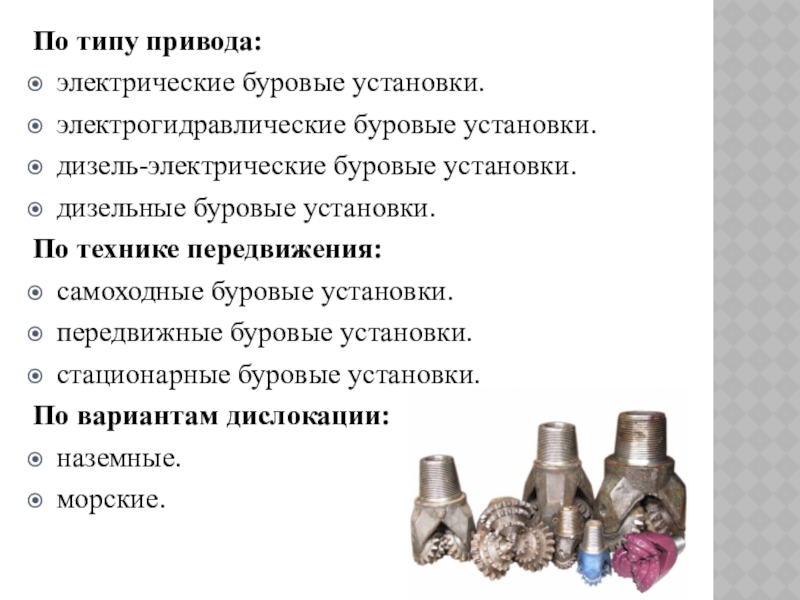

технике передвижения:
самоходные буровые установки.
передвижные буровые установки.
стационарные буровые установки.
По вариантам дислокации:
наземные.
морские.

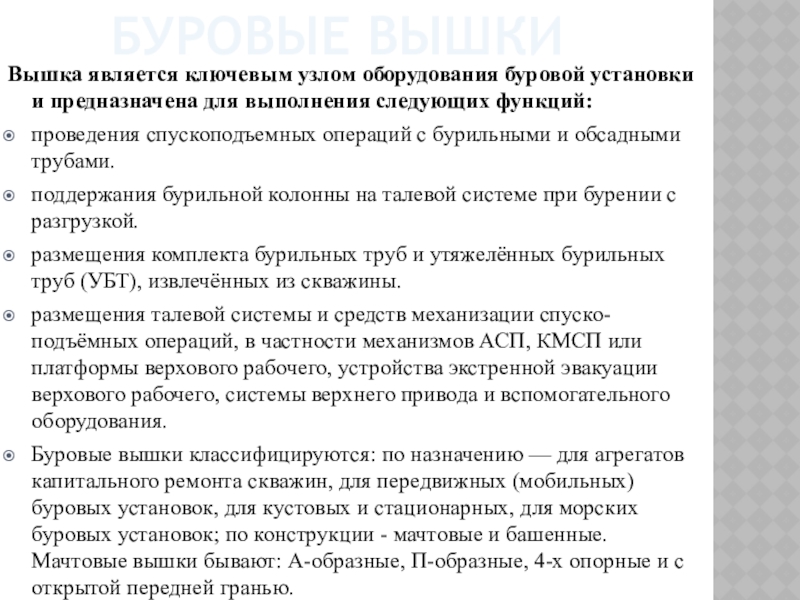

выполнения следующих функций:
проведения спускоподъемных операций с бурильными и обсадными трубами.
поддержания бурильной колонны на талевой системе при бурении с разгрузкой.
размещения комплекта бурильных труб и утяжелённых бурильных труб (УБТ), извлечённых из скважины.
размещения талевой системы и средств механизации спуско-подъёмных операций, в частности механизмов АСП, КМСП или платформы верхового рабочего, устройства экстренной эвакуации верхового рабочего, системы верхнего привода и вспомогательного оборудования.
Буровые вышки классифицируются: по назначению — для агрегатов капитального ремонта скважин, для передвижных (мобильных) буровых установок, для кустовых и стационарных, для морских буровых установок; по конструкции - мачтовые и башенные. Мачтовые вышки бывают: А-образные, П-образные, 4-х опорные и с открытой передней гранью.

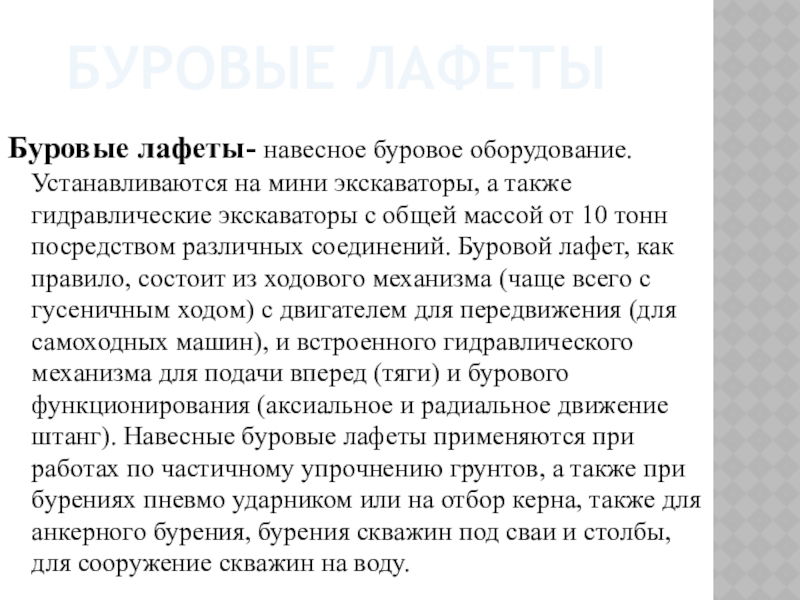

также гидравлические экскаваторы с общей массой от 10 тонн посредством различных соединений. Буровой лафет, как правило, состоит из ходового механизма (чаще всего с гусеничным ходом) с двигателем для передвижения (для самоходных машин), и встроенного гидравлического механизма для подачи вперед (тяги) и бурового функционирования (аксиальное и радиальное движение штанг). Навесные буровые лафеты применяются при работах по частичному упрочнению грунтов, а также при бурениях пневмо ударником или на отбор керна, также для анкерного бурения, бурения скважин под сваи и столбы, для сооружение скважин на воду.

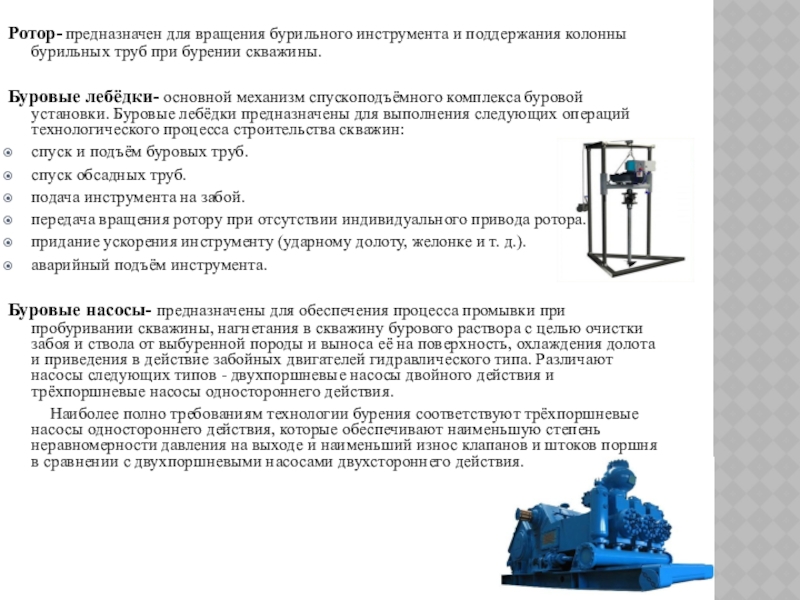

при бурении скважины.

Буровые лебёдки- основной механизм спускоподъёмного комплекса буровой установки. Буровые лебёдки предназначены для выполнения следующих операций технологического процесса строительства скважин:
спуск и подъём буровых труб.
спуск обсадных труб.
подача инструмента на забой.
передача вращения ротору при отсутствии индивидуального привода ротора.
придание ускорения инструменту (ударному долоту, желонке и т. д.).
аварийный подъём инструмента.

Буровые насосы- предназначены для обеспечения процесса промывки при пробуривании скважины, нагнетания в скважину бурового раствора с целью очистки забоя и ствола от выбуренной породы и выноса её на поверхность, охлаждения долота и приведения в действие забойных двигателей гидравлического типа. Различают насосы следующих типов - двухпоршневые насосы двойного действия и трёхпоршневые насосы одностороннего действия.
Наиболее полно требованиям технологии бурения соответствуют трёхпоршневые насосы одностороннего действия, которые обеспечивают наименьшую степень неравномерности давления на выходе и наименьший износ клапанов и штоков поршня в сравнении с двухпоршневыми насосами двухстороннего действия.

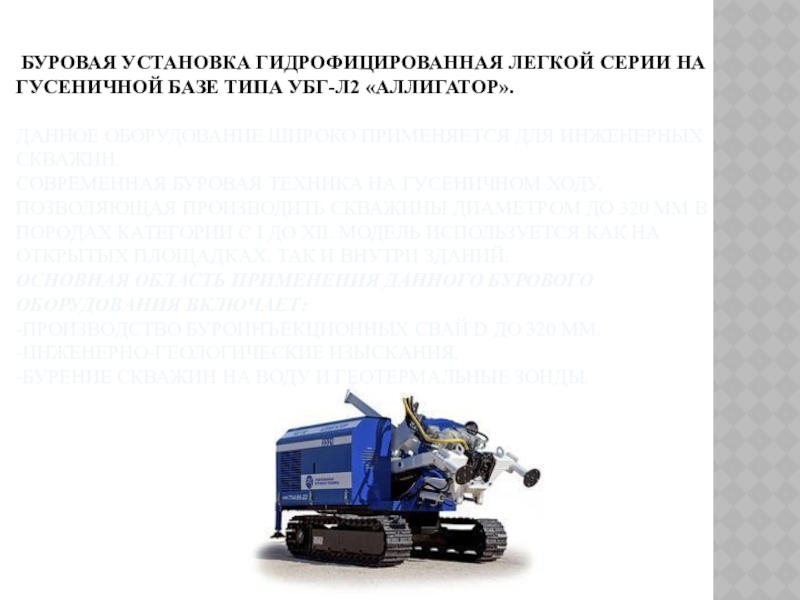

оборудование широко применяется для инженерных скважин. Современная буровая техника на гусеничном ходу, позволяющая производить скважины диаметром до 320 мм в породах категории с I до XII. Модель используется как на открытых площадках, так и внутри зданий.  Основная область применения данного бурового оборудования включает:  -производство буроинъекционных свай D до 320 мм. -инженерно-геологические изыскания. -бурение скважин на воду и геотермальные зонды.

инженерных скважин в породах I-XII категории по буримости. Основная область применения данного бурового оборудования включает: -бурения скважин на воду. -скважин под геотермальное отопление. -инженерно-геологические изыскания. -производство буроинъекционных свай.

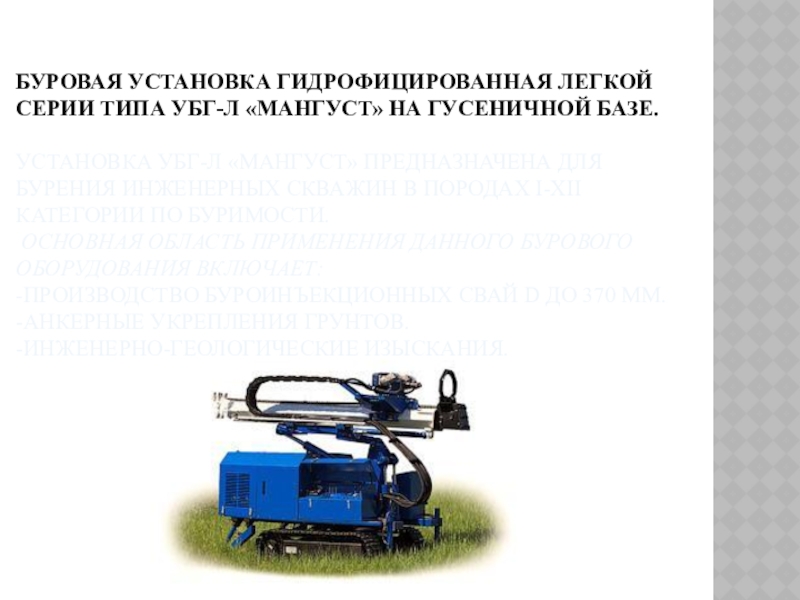

для бурения инженерных скважин в породах I-XII категории по буримости.  Основная область применения данного бурового оборудования включает:   -производство буроинъекционных свай D до 370 мм. -анкерные укрепления грунтов. -инженерно-геологические изыскания.

УБГ-С «БАРС» предназначена для бурения инженерных скважин в породах I-XII категории по буримости. Основная область применения данного бурового оборудования включает:  -производство буроинъекционных свай D до 370 мм. -инженерно-геологические изыскания. -бурение под различные опоры.

УБГ-СА «БАРС» предназначена для бурения инженерных скважин в породах I-XII категории по буримости. Основная область применения данного бурового оборудования включает: -бурения скважин для водоснабжения. -скважин под геотермальные зонды. -инженерно-геологические изыскания. -производство буроинъекционных свай.

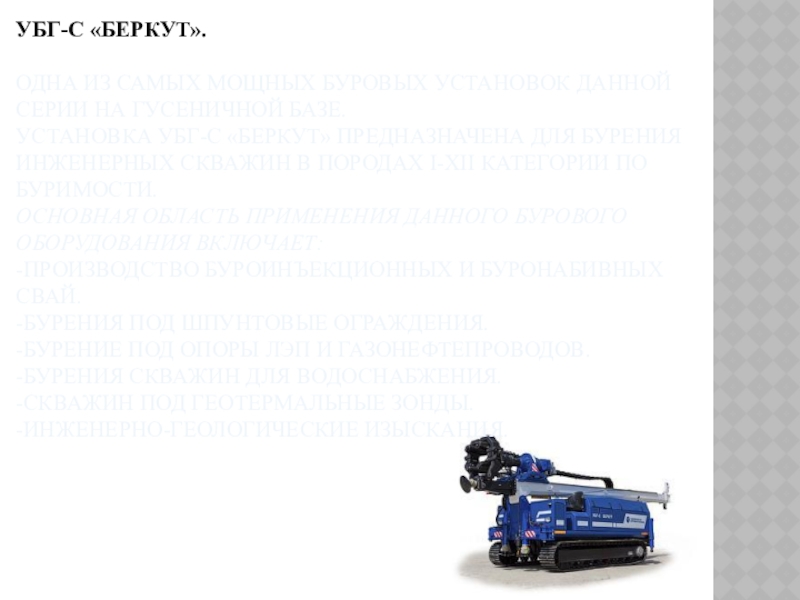

базе.  Установка УБГ-С «Беркут» предназначена для бурения инженерных скважин в породах I-XII категории по буримости. Основная область применения данного бурового оборудования включает:  -производство буроинъекционных и буронабивных свай. -бурения под шпунтовые ограждения. -бурение под опоры ЛЭП и газонефтепроводов. -бурения скважин для водоснабжения. -скважин под геотермальные зонды. -инженерно-геологические изыскания.
