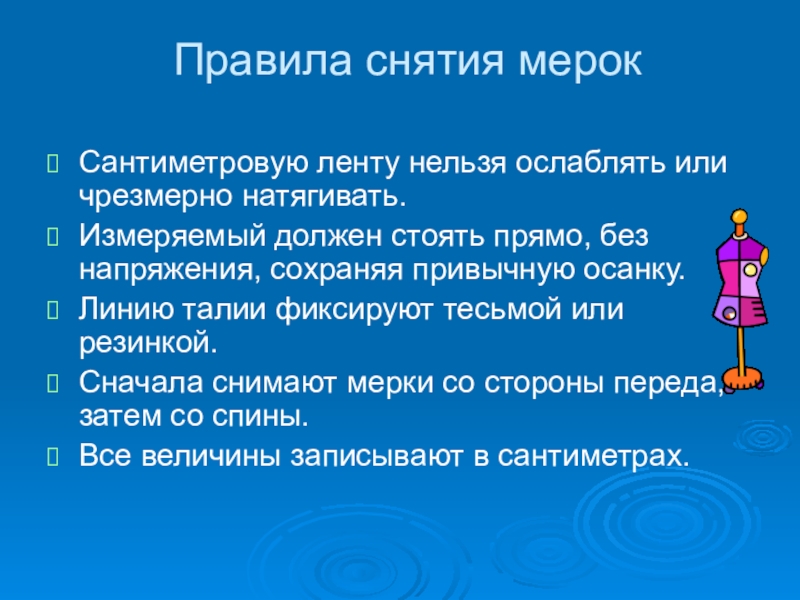

Правила снятия мерок
Снятие мерок
Ди
Дст
Ош
Ог
Оп
Об
От
Снятие мерок
Прибавка – это величина, которую добавляют к размеру снятой мерки, чтобы готовое изделие было достаточно свободным
и удобным к носке.
Строим
и получаем точку О

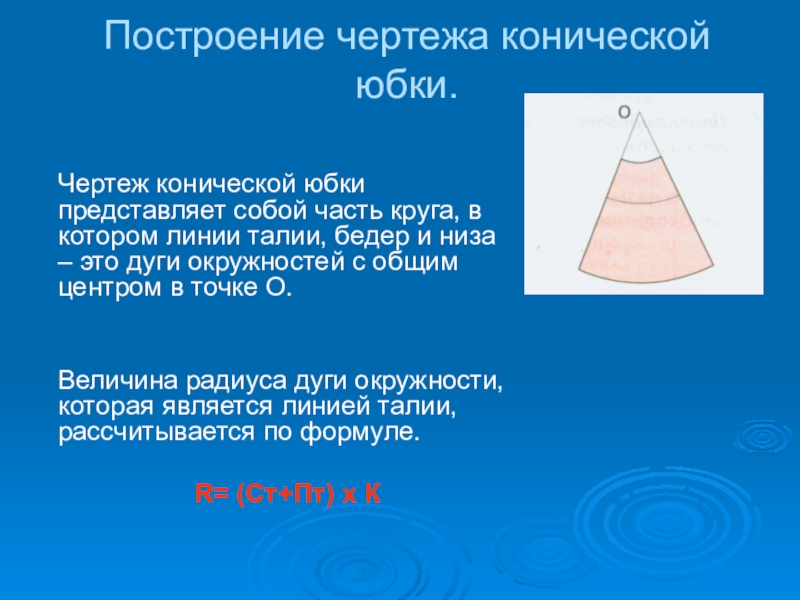

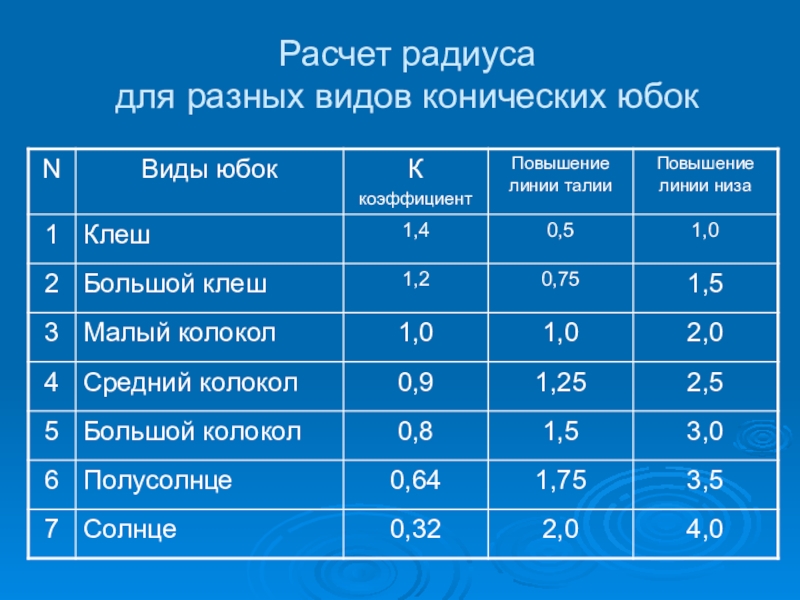

ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
(ПОЛУСОЛНЦЕ) К = 0.64
2. ОТ = ОТ1 = R талии =
(Ст + Пт) х К =
(31.5 + 1) х 0.64 =
20.8 см
провести дугу Т – Т1
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
(ПОЛУСОЛНЦЕ) К = 0.64
ТН = ТН1 = Ди = 40 см
провести дугу Н – Н1
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
(ПОЛУСОЛНЦЕ) К = 0.64

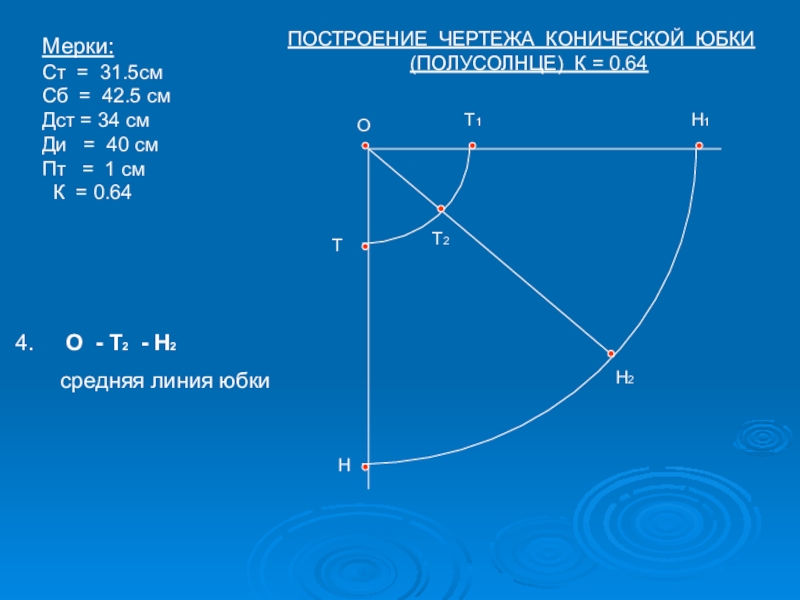

О - Т2 - Н2
средняя линия юбки
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
(ПОЛУСОЛНЦЕ) К = 0.64

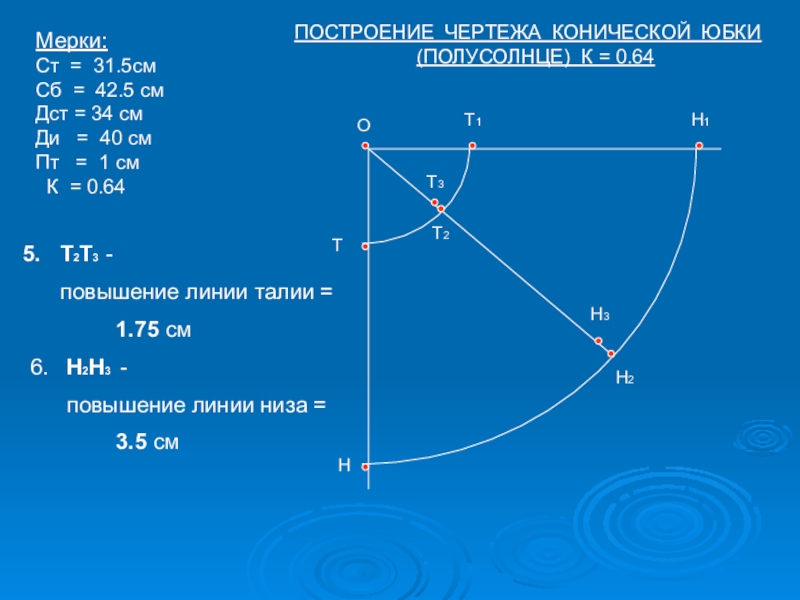

Т2Т3 -
повышение линии талии =
1.75 см
6. Н2Н3 -
повышение линии низа =
3.5 см
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
(ПОЛУСОЛНЦЕ) К = 0.64

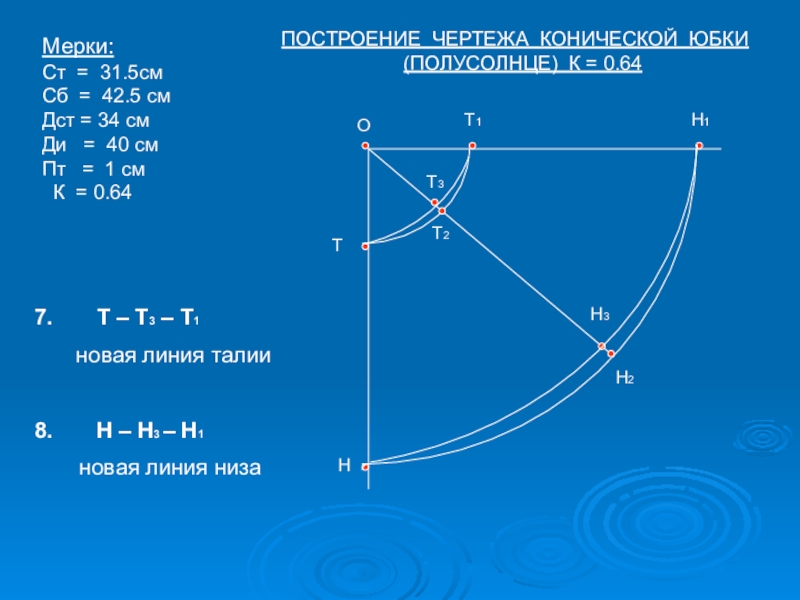

Т – Т3 – Т1
новая линия талии
Н – Н3 – Н1
новая линия низа
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
(ПОЛУСОЛНЦЕ) К = 0.64

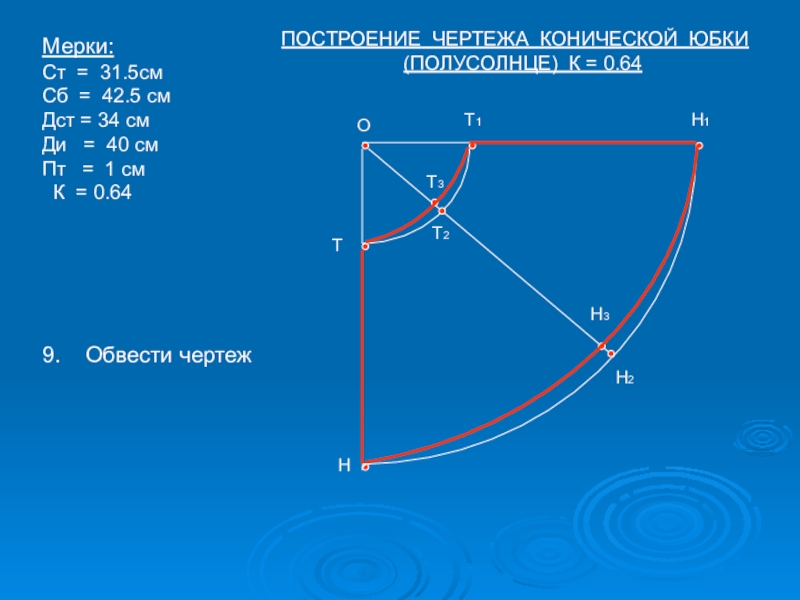

9. Обвести чертеж
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
(ПОЛУСОЛНЦЕ) К = 0.64
9. Обвести чертеж
ПОСТРОЕНИЕ ЧЕРТЕЖА КОНИЧЕСКОЙ ЮБКИ
(ПОЛУСОЛНЦЕ) К = 0.64

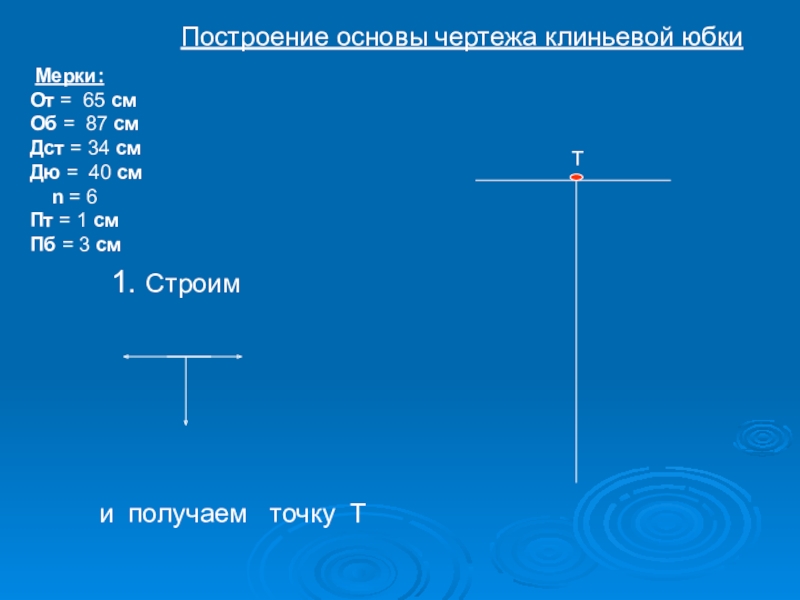

Мерки:
От = 65 см
Об = 87 см
Дст = 34 см
Дю = 40 см
n = 6
Пт = 1 см
Пб = 3 см
Построение основы чертежа клиньевой юбки

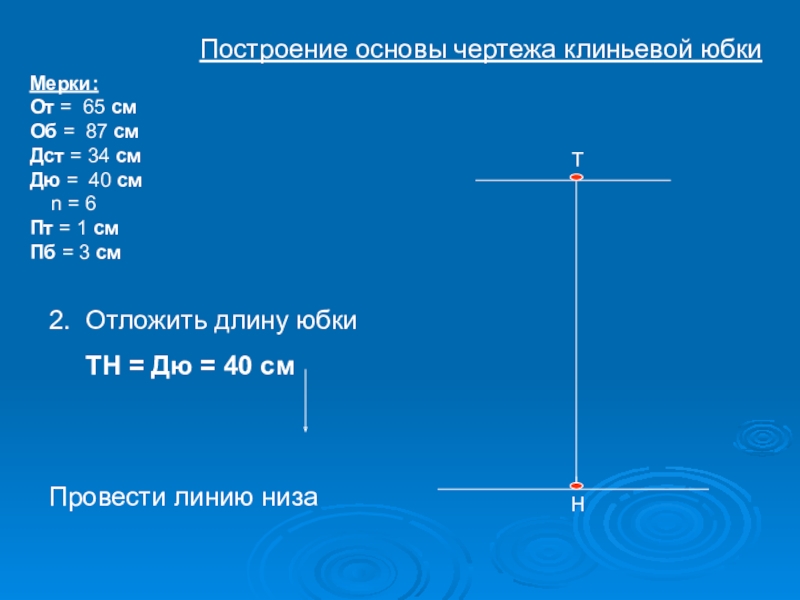

2. Отложить длину юбки
ТН = Дю = 40 см
Провести линию низа
Построение основы чертежа клиньевой юбки

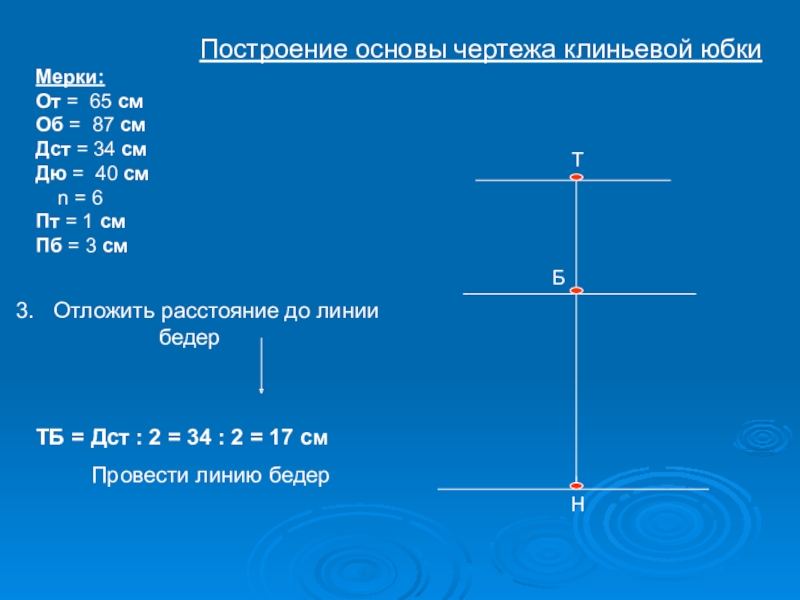

Отложить расстояние до линии
бедер
ТБ = Дст : 2 = 34 : 2 = 17 см
Провести линию бедер
Построение основы чертежа клиньевой юбки

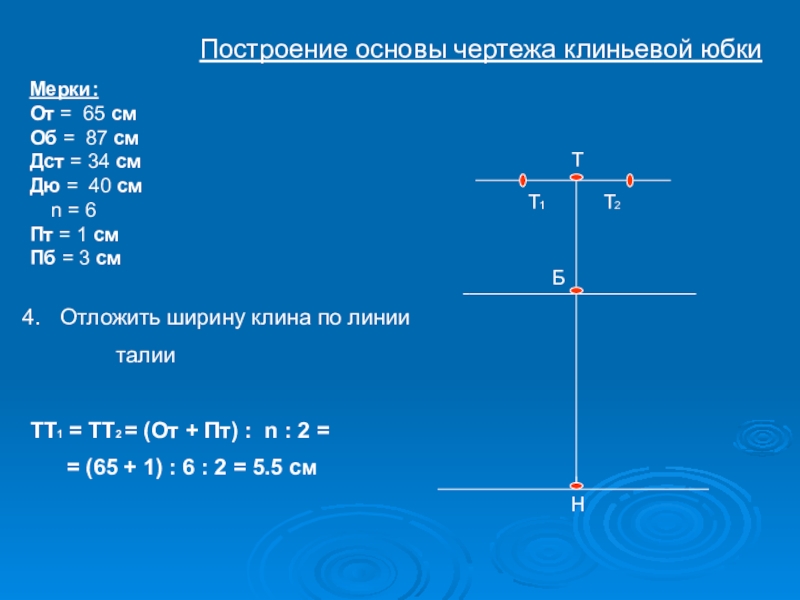

Отложить ширину клина по линии
талии
ТТ1 = ТТ2 = (От + Пт) : n : 2 =
= (65 + 1) : 6 : 2 = 5.5 см
Построение основы чертежа клиньевой юбки
Отложить ширину клина по
линии бедер
ББ1 = ББ2 = (Об + Пб) : n : 2 =
= (87+ 3) : 6 : 2 = 7.5 см
Построение основы чертежа клиньевой юбки

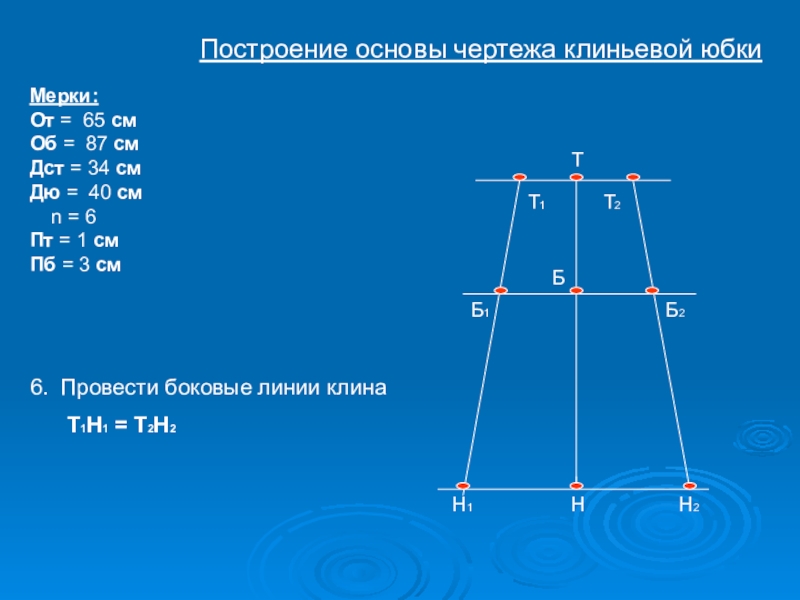

6. Провести боковые линии клина
Т1Н1 = Т2Н2
Построение основы чертежа клиньевой юбки
Т3
Повысить линию талии по бокам
клина
Т1Т3 = Т2Т4 = 0.3 см
Построение основы чертежа клиньевой юбки
Т3
Провести новую линию талии
Т3 – Т – Т4
Построение основы чертежа клиньевой юбки
Т3

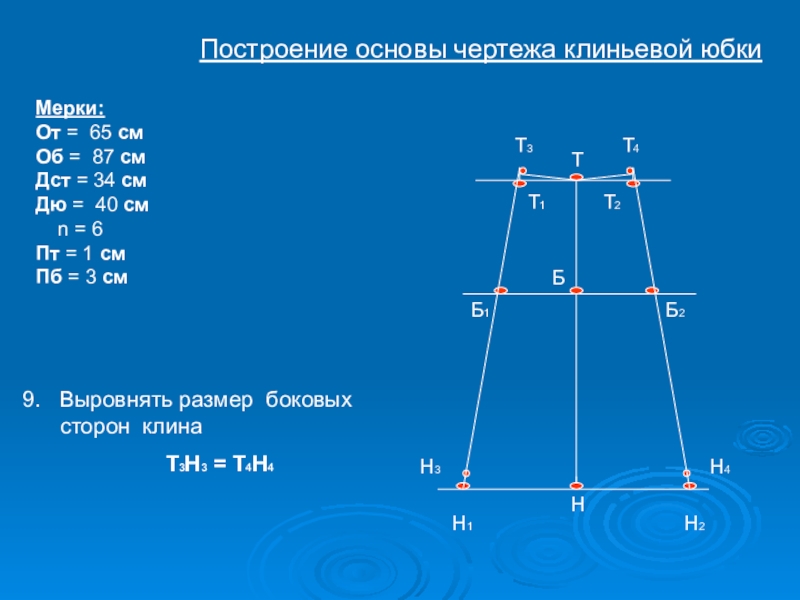

Выровнять размер боковых сторон клина
Т3Н3 = Т4Н4
Построение основы чертежа клиньевой юбки
Т3

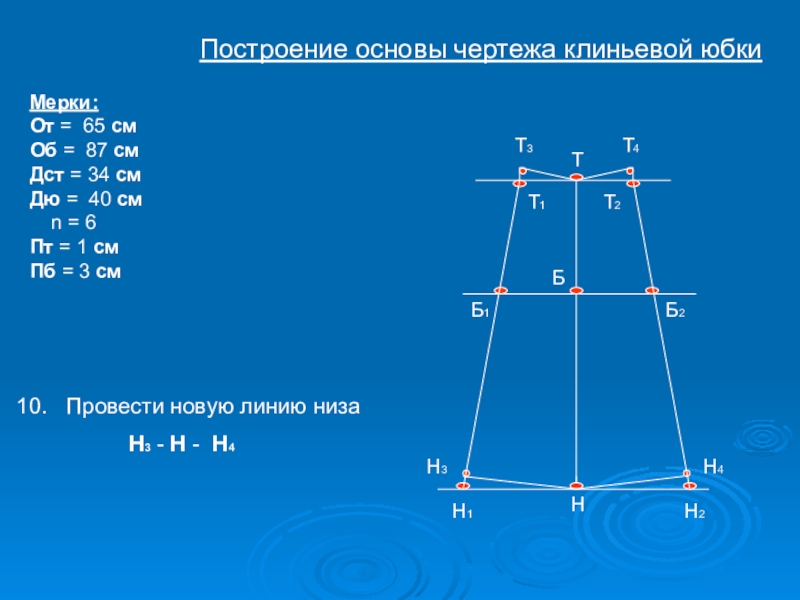

Провести новую линию низа
Н3 - Н - Н4
Построение основы чертежа клиньевой юбки
Т3
11. Обвести чертеж.
Построение основы чертежа клиньевой юбки
