Презентация, доклад на тему Презентационные материалы к уроку технологии Ремонт оконных блоков, 8 класс

петля

Устройство оконного блока:

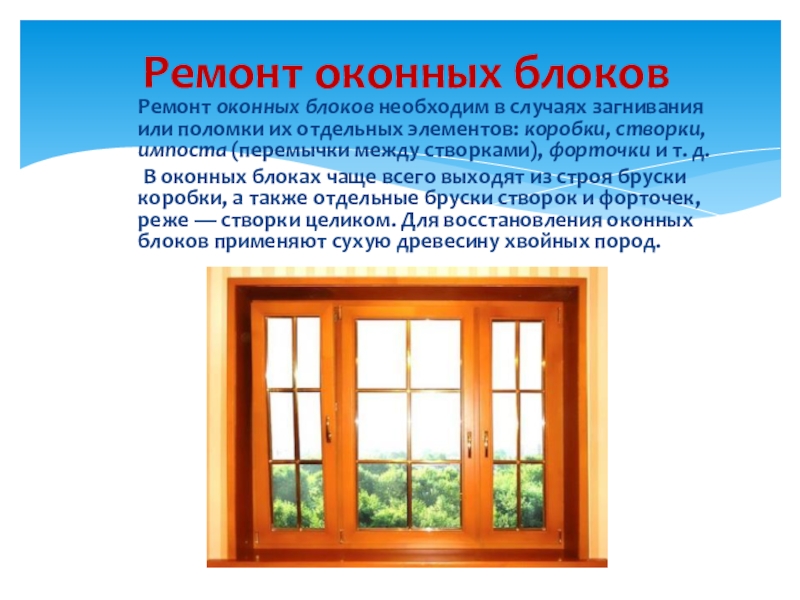

поломки их отдельных элементов: коробки, створки, импоста (перемычки между створками), форточки и т. д.
В оконных блоках чаще всего выходят из строя бруски коробки, а также отдельные бруски створок и форточек, реже — створки целиком. Для восстановления оконных блоков применяют сухую древесину хвойных пород.

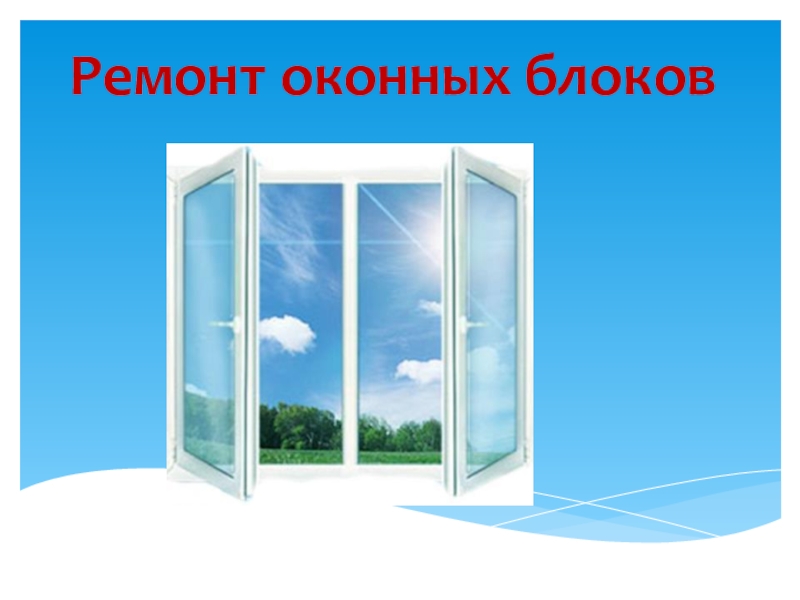

Ремонт оконных блоков

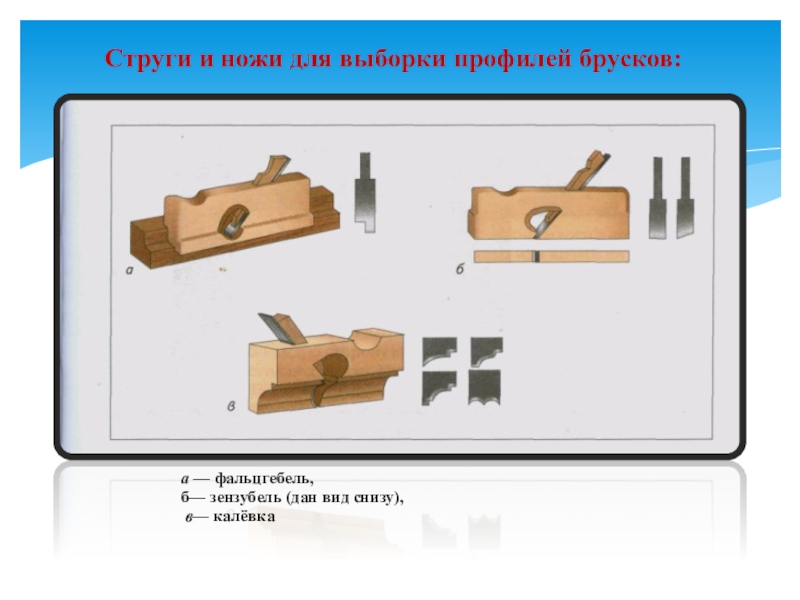

и ножи для выборки профилей брусков:

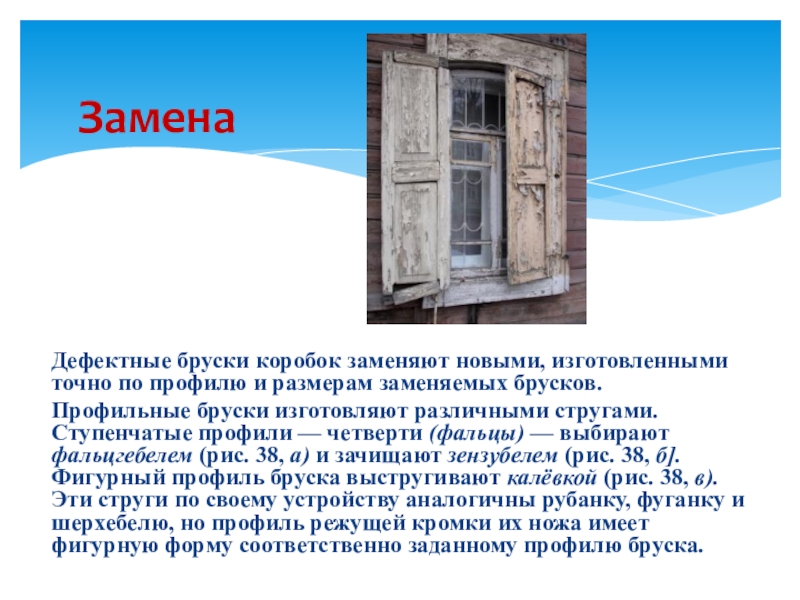

и размерам заменяемых брусков.
Профильные бруски изготовляют различными стругами. Ступенчатые профили — четверти (фальцы) — выбирают фальцгебелем (рис. 38, а) и зачищают зензубелем (рис. 38, б]. Фигурный профиль бруска выстругивают калёвкой (рис. 38, в). Эти струги по своему устройству аналогичны рубанку, фуганку и шерхебелю, но профиль режущей кромки их ножа имеет фигурную форму соответственно заданному профилю бруска.

Замена дефектных брусков

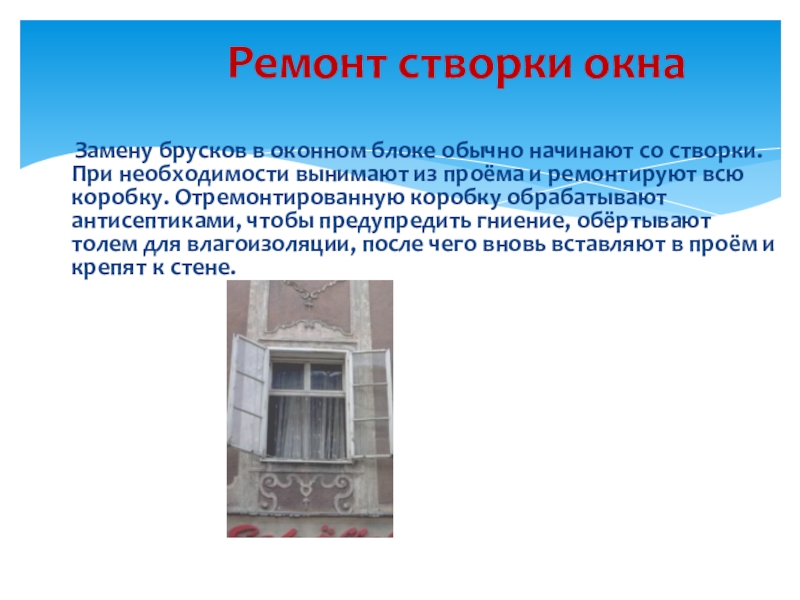

створки. При необходимости вынимают из проёма и ремонтируют всю коробку. Отремонтированную коробку обрабатывают антисептиками, чтобы предупредить гниение, обёртывают толем для влагоизоляции, после чего вновь вставляют в проём и крепят к стене.

Ремонт створки окна

повреждена лишь часть бруска, то заменяют только эту часть — выстроганной и вырезанной по размеру вставкой (рис. 39).
В ослабленных местах крепления петель также применяют вставки. Обычно вставки вклеивают и крепят шурупами. Можно также соединять их с оставшейся частью бруска шипами и склеиванием.
Закреплённые вставки покрывают олифой, шпатлюют (замазывают щели и неровности) и окрашивают краской под цвет бруска.

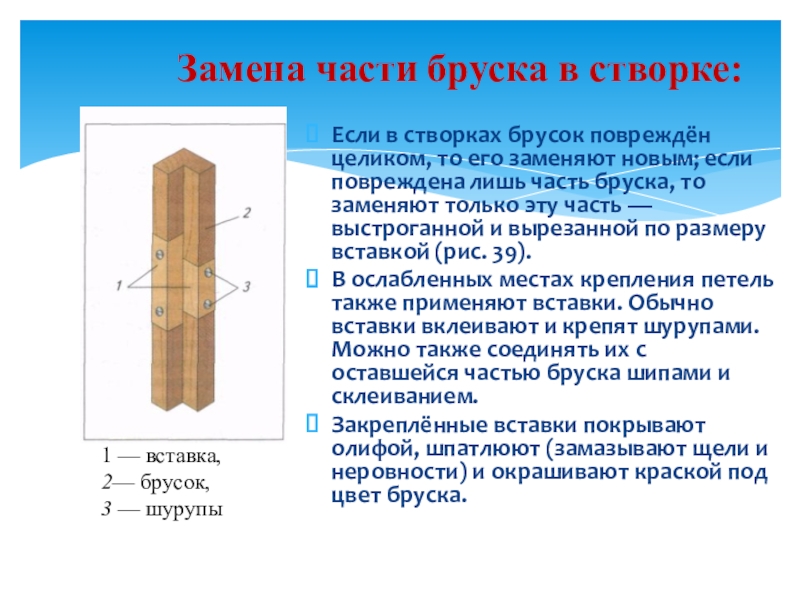

Замена части бруска в створке:

1 — вставка,
2— брусок,
3 — шурупы

створку выправляют, вставляя по месту, и в углах шурупами крепят угольники (рис. 40), Такие угольники продаются в магазинах.
Для соединения под прямым углом новых брусков их спиливают на торцах под прямым углом или под углом 45°
в стусле и крепят угольниками с двух сторон (см. рис. 40).

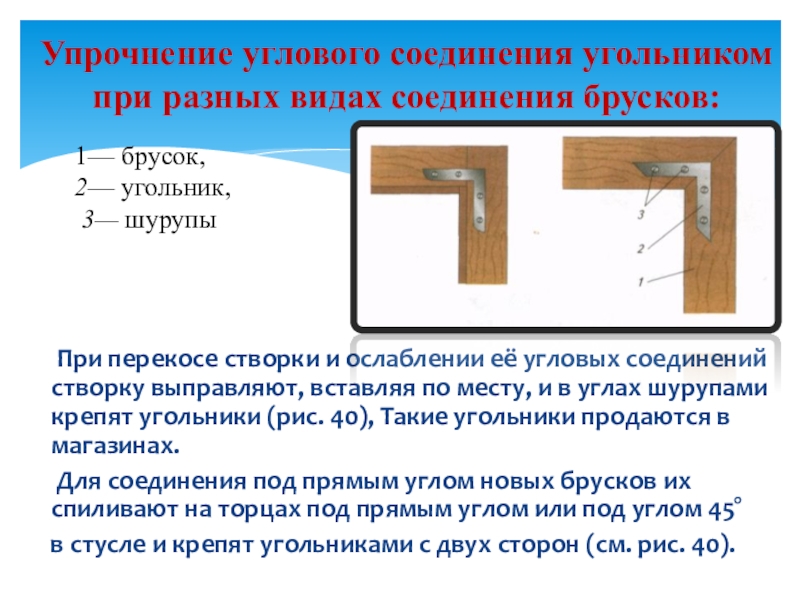

Упрочнение углового соединения угольником при разных видах соединения брусков:

1— брусок,
2— угольник,
3— шурупы

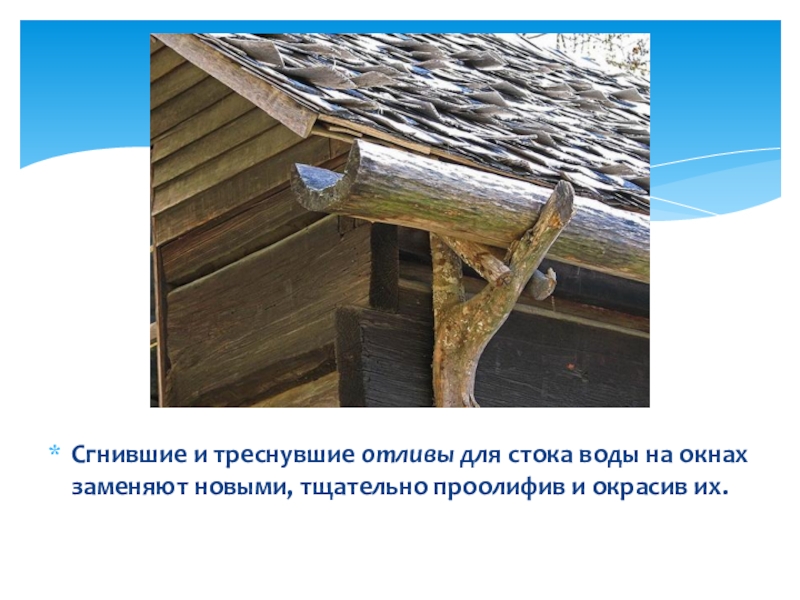

тщательно проолифив и окрасив их.

изготовляют вставки и бруски для ремонта оконных блоков?
3. Как укрепить угловые соединения?

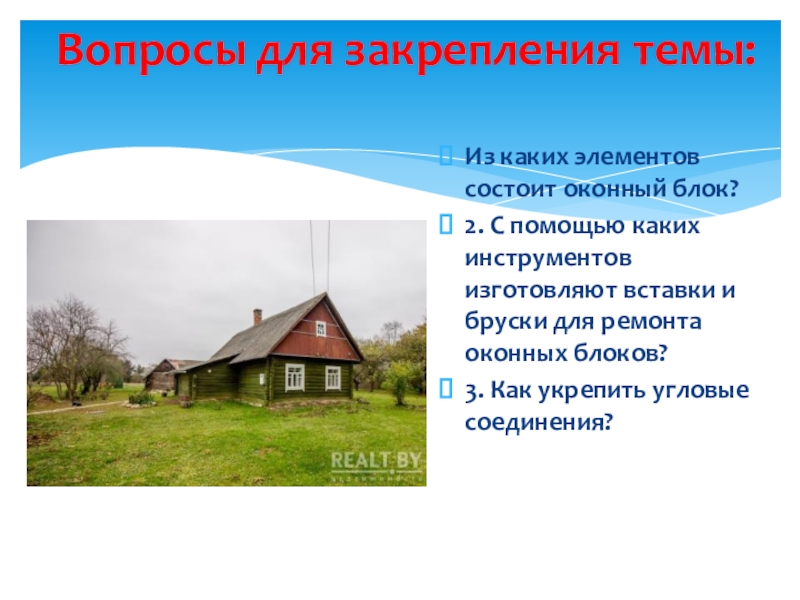

Вопросы для закрепления темы:
