Презентация, доклад на тему Презентаци по технологии Отпиливание металла. Распиливание отверстий
Содержание
- 1. Презентаци по технологии Отпиливание металла. Распиливание отверстий
- 2. ОПИЛИВАНИЕ — срезание мелких частичек материала (опилок) отдельными резцами, имеющимися на рабочей части напильника.
- 3. обработка древесины, кожи, резины и др. мягких
- 4. ТИПЫ НАПИЛЬНИКОВ ПО ЧИСЛУ НАСЕЧЕК
- 5. Слайд 5

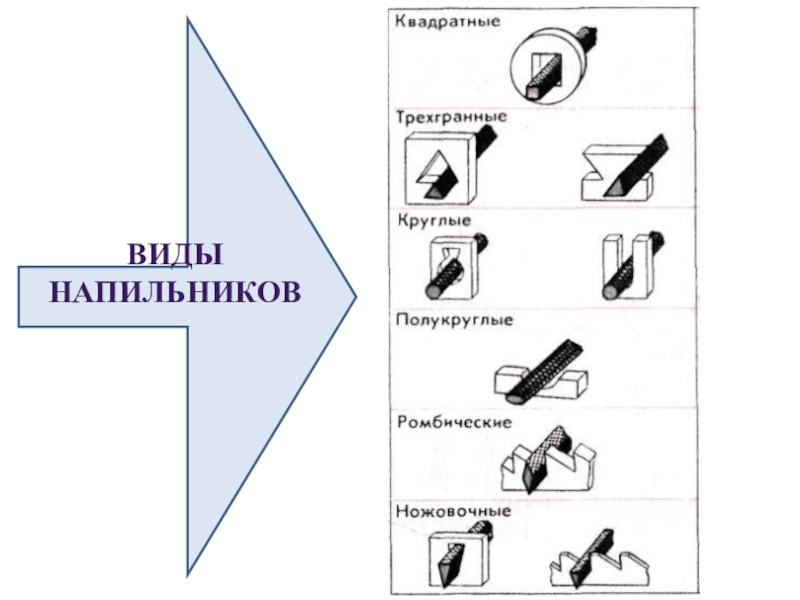

- 6. ВИДЫ НАПИЛЬНИКОВ

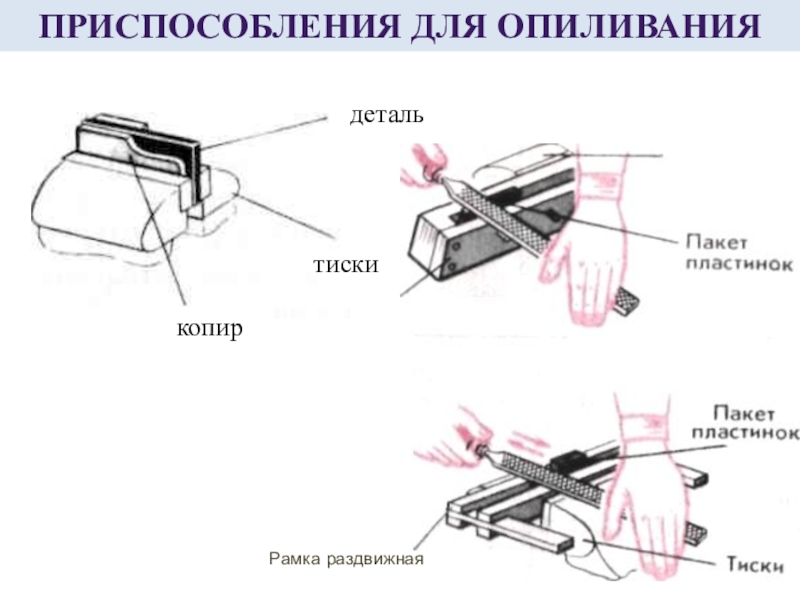

- 7. ПРИСПОСОБЛЕНИЯ ДЛЯ ОПИЛИВАНИЯкопиртискидетальРамка раздвижная

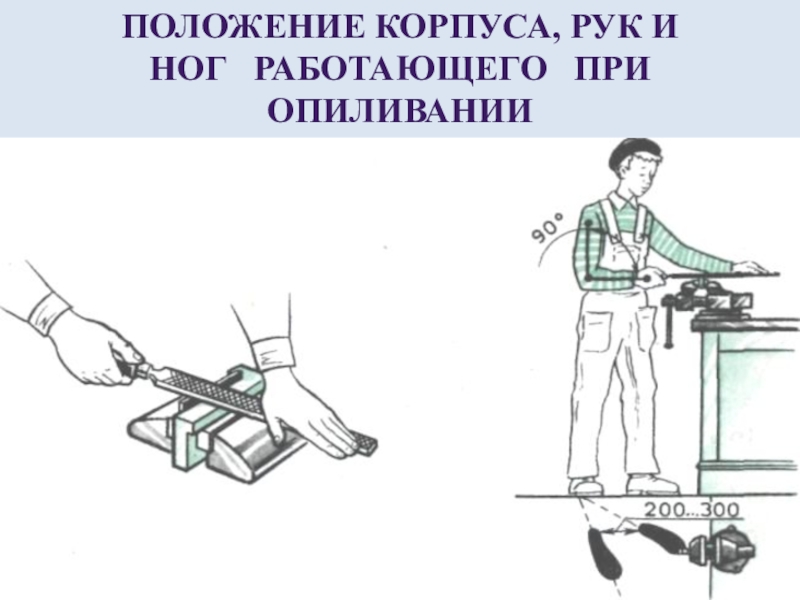

- 8. ПОЛОЖЕНИЕ КОРПУСА, РУК ИНОГ РАБОТАЮЩЕГО ПРИ ОПИЛИВАНИИ
- 9. ПРИЖИМ НАПИЛЬНИКА К ОБРАБАТЫВАЕМОЙ ПОВЕРХНОСТИ
- 10. ОСОБЕННОСТИ ОПИЛИВАНИЯ ПЛОСКИХ ПОВЕРХНОСТЕЙва) поперечноеб) продольноев) перекрестное

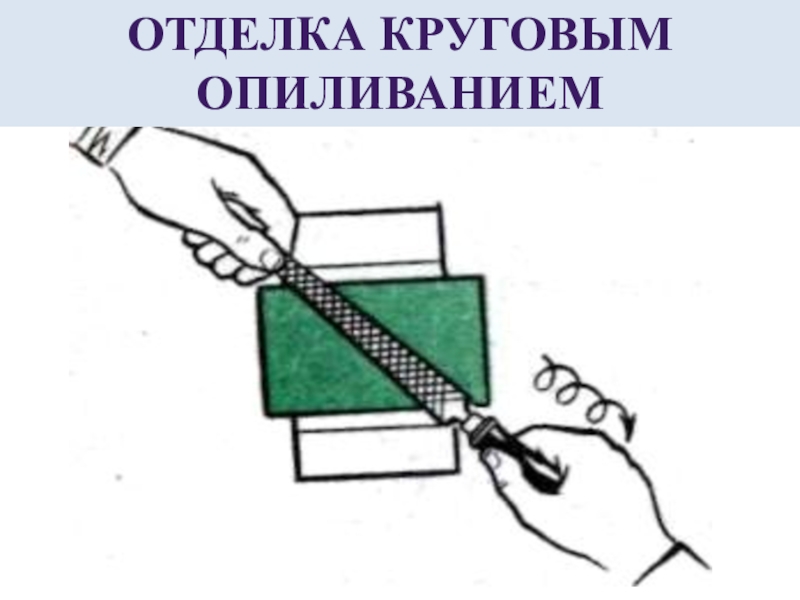

- 11. ОТДЕЛКА КРУГОВЫМ ОПИЛИВАНИЕМ
- 12. НАДФИЛИ Длина- 80 – 160мм; Толщина (диаметр)
- 13. КОНТРОЛЬ КАЧЕСТВА ОПИЛИВАНИЯПроверяемая сторона деталиКолодкапероПроверяемая сторона деталиЛинейка
- 14. Заготовка должна быть надёжно закреплена в
- 15. ШТАНГЕНЦИКУЛЬ ШЦ-1 С ТОЧНОСТЬЮ ИЗМЕРЕНИЯ 0.1ММ

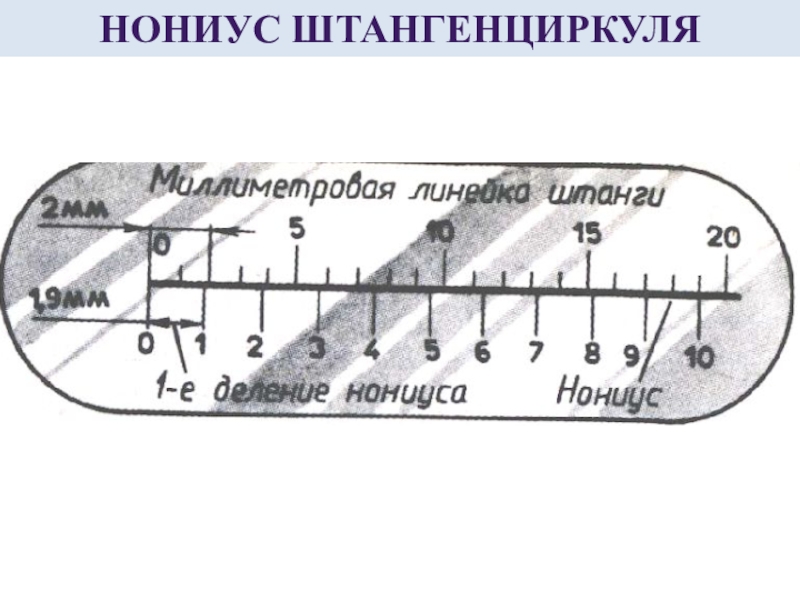

- 16. НОНИУС ШТАНГЕНЦИРКУЛЯ
- 17. ПРИЕМЫ ИЗМЕРЕНИЯ ШТАНГЕНЦИРКУЛЕМ

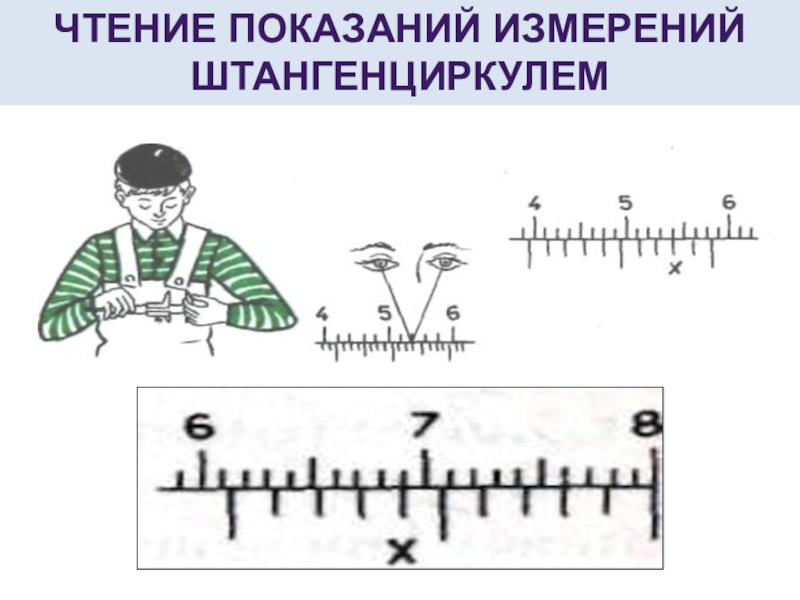

- 18. ЧТЕНИЕ ПОКАЗАНИЙ ИЗМЕРЕНИЙ ШТАНГЕНЦИРКУЛЕМ
- 19. ПРАВИЛА УХОДА ЗА ШТАНГЕНЦИРКУЛЕМ1. При измерении
- 20. Перед началом работы штангенциркуль протрите чистой
ОПИЛИВАНИЕ — срезание мелких частичек материала (опилок) отдельными резцами, имеющимися на рабочей части напильника.
Слайд 2ОПИЛИВАНИЕ — срезание мелких частичек материала (опилок) отдельными резцами, имеющимися на
рабочей части напильника.
Слайд 3
обработка древесины, кожи, резины и др. мягких материалов
Опиливание чугуна, стали и
других твердых материалов
Опиливание мягких металлов и неметаллических материалов
ВИДЫ НАСЕЧЕК

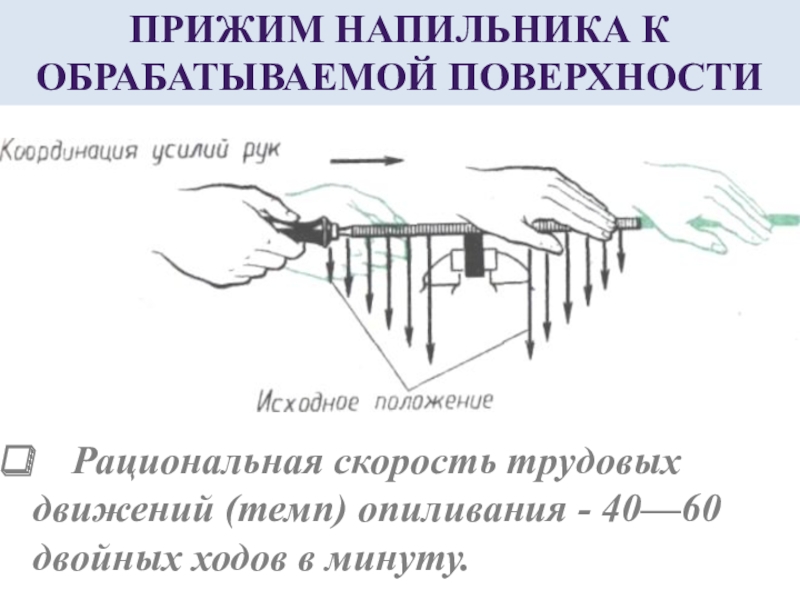

Слайд 9ПРИЖИМ НАПИЛЬНИКА К ОБРАБАТЫВАЕМОЙ ПОВЕРХНОСТИ
Рациональная скорость трудовых движений
(темп) опиливания - 40—60 двойных ходов в минуту.
Слайд 12НАДФИЛИ
Длина- 80 – 160мм;
Толщина (диаметр) - 2 – 3мм;
Кол-во зубьев на 10мм длины – 20 – 112 шт.
Слайд 13КОНТРОЛЬ КАЧЕСТВА ОПИЛИВАНИЯ
Проверяемая
сторона
детали
Колодка
перо
Проверяемая
сторона
детали
Линейка

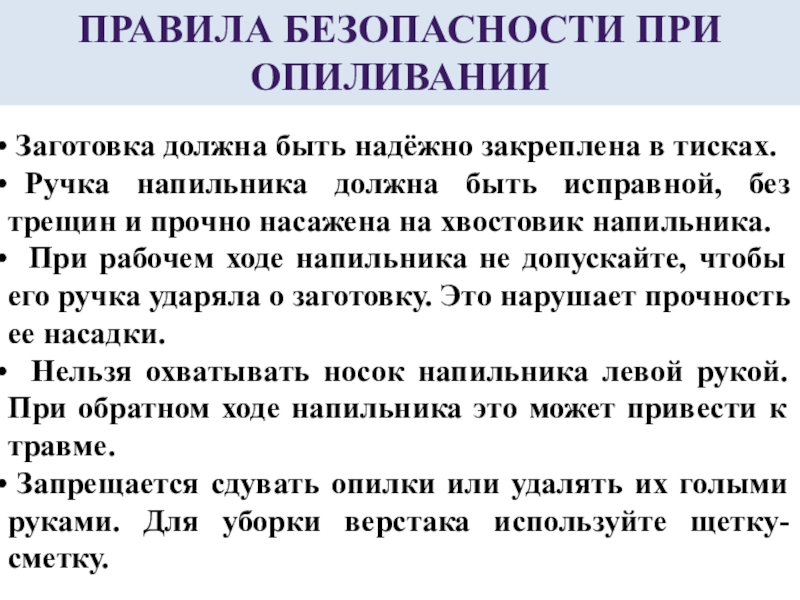

Слайд 14 Заготовка должна быть надёжно закреплена в тисках.
Ручка напильника
должна быть исправной, без трещин и прочно насажена на хвостовик напильника.
При рабочем ходе напильника не допускайте, чтобы его ручка ударяла о заготовку. Это нарушает прочность ее насадки.
Нельзя охватывать носок напильника левой рукой. При обратном ходе напильника это может привести к травме.
Запрещается сдувать опилки или удалять их голыми руками. Для уборки верстака используйте щетку-сметку.
При рабочем ходе напильника не допускайте, чтобы его ручка ударяла о заготовку. Это нарушает прочность ее насадки.
Нельзя охватывать носок напильника левой рукой. При обратном ходе напильника это может привести к травме.
Запрещается сдувать опилки или удалять их голыми руками. Для уборки верстака используйте щетку-сметку.
ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ОПИЛИВАНИИ
Слайд 19
ПРАВИЛА УХОДА ЗА ШТАНГЕНЦИРКУЛЕМ
1. При измерении деталей нельзя сильно зажимать
губки.
Нельзя допускать ослабления посадки рамки на штанге .
Необходимо регулярно проверять точность показаний штангенциркуля, его исправность.
Нельзя допускать ослабления посадки рамки на штанге .
Необходимо регулярно проверять точность показаний штангенциркуля, его исправность.
Слайд 20

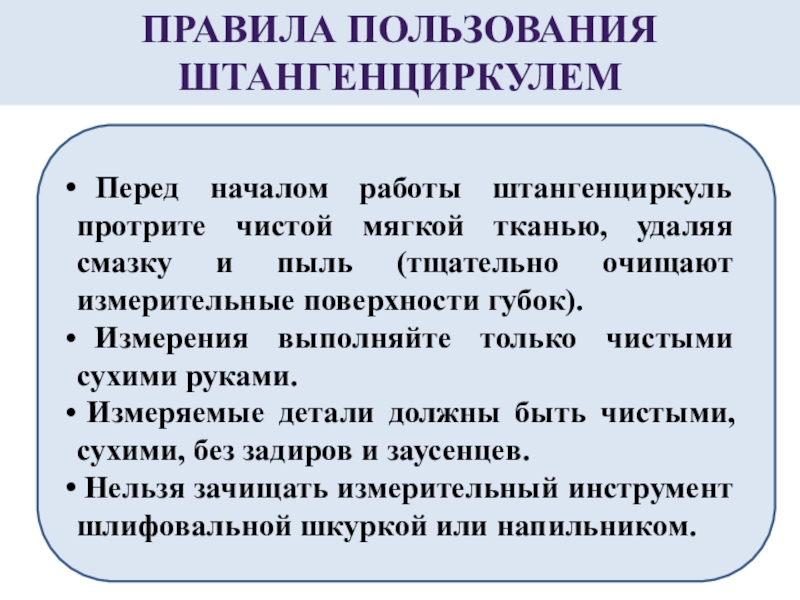

Перед началом работы штангенциркуль протрите чистой мягкой тканью, удаляя смазку
и пыль (тщательно очищают измерительные поверхности губок).
Измерения выполняйте только чистыми сухими руками.
Измеряемые детали должны быть чистыми, сухими, без задиров и заусенцев.
Нельзя зачищать измерительный инструмент шлифовальной шкуркой или напильником.
Измерения выполняйте только чистыми сухими руками.
Измеряемые детали должны быть чистыми, сухими, без задиров и заусенцев.
Нельзя зачищать измерительный инструмент шлифовальной шкуркой или напильником.
ПРАВИЛА ПОЛЬЗОВАНИЯ ШТАНГЕНЦИРКУЛЕМ
