Презентация, доклад на тему Построение основы чертежа плечевого изделия с цельнокроенным рукавом
Содержание
- 1. Построение основы чертежа плечевого изделия с цельнокроенным рукавом
- 2. Цель урока: Сформировать навыки выполнения чертежа
- 3. Контурные срезы Середина деталиЛиния горловины СпинкипередаЛиния плечаСрез рукаваБоковой срезЛиния низа
- 4. Припуск на свободу облегания – это разница
- 5. Инструкционная карта Построение чертежа ночной сорочкиМерки:
- 6. Чертеж основы ночной сорочкиВПостроить прямой угол в
- 7. Разминка для глаз
- 8. Слайд 8
- 9. Слайд 9
- 10. Спасибо за сотрудничество!
Цель урока: Сформировать навыки выполнения чертежа плечевого изделия с цельнокроенным рукавомЗадачи урока: Учить построению основы чертёжа плечевого изделия с цельнокроеным рукавом. Развивать навыки конструкторской деятельности, самостоятельности, точности в расчетах, измерениях, построениях, черчении. Развивать у учащихся логическое,
Слайд 1Тема урока:
Построение основы чертежа плечевого изделия с цельнокроенным рукавом
Подготовила учитель технологии
Слайд 2Цель урока: Сформировать навыки выполнения чертежа плечевого изделия с цельнокроенным
рукавом
Задачи урока:
Учить построению основы чертёжа плечевого изделия с цельнокроеным рукавом.
Развивать навыки конструкторской деятельности, самостоятельности, точности в расчетах, измерениях, построениях, черчении.
Развивать у учащихся логическое, конструкторское мышление, сопоставляя объемную форму изделия с его разверткой.
Воспитывать эстетический вкус, внимательность, аккуратность, дисциплинированность.
Задачи урока:
Учить построению основы чертёжа плечевого изделия с цельнокроеным рукавом.
Развивать навыки конструкторской деятельности, самостоятельности, точности в расчетах, измерениях, построениях, черчении.
Развивать у учащихся логическое, конструкторское мышление, сопоставляя объемную форму изделия с его разверткой.
Воспитывать эстетический вкус, внимательность, аккуратность, дисциплинированность.
Слайд 3Контурные срезы
Середина детали
Линия горловины
Спинки
переда
Линия плеча
Срез рукава
Боковой срез
Линия низа

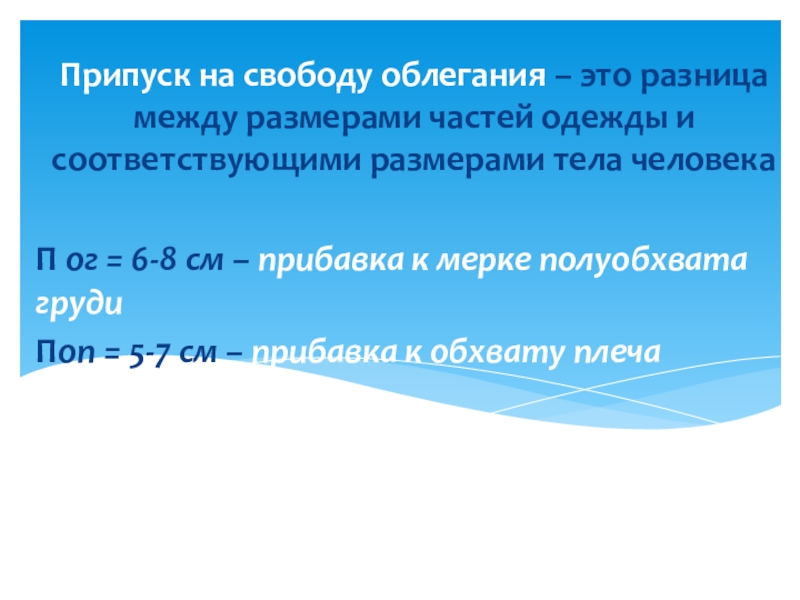

Слайд 4Припуск на свободу облегания – это разница между размерами частей одежды
и соответствующими размерами тела человека
П ог = 6-8 см – прибавка к мерке полуобхвата груди
Поп = 5-7 см – прибавка к обхвату плеча
П ог = 6-8 см – прибавка к мерке полуобхвата груди
Поп = 5-7 см – прибавка к обхвату плеча

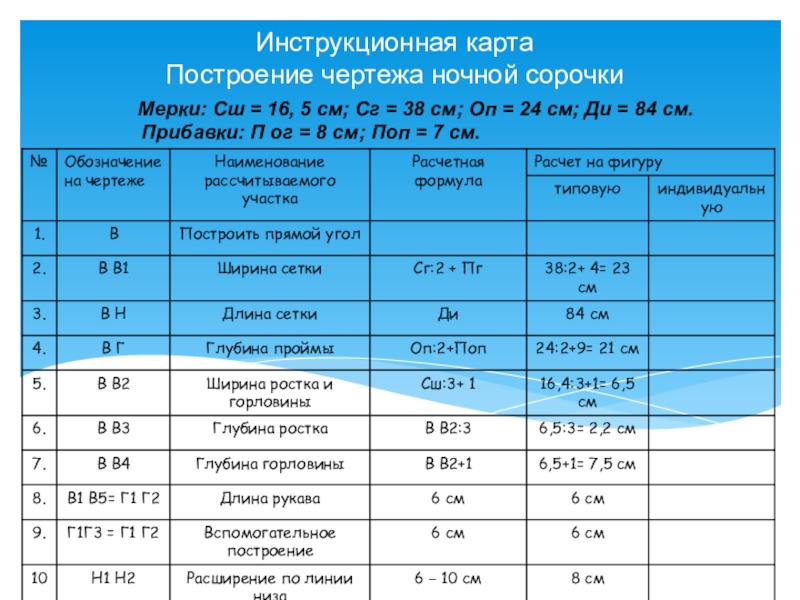

Слайд 5Инструкционная карта
Построение чертежа ночной сорочки
Мерки: Сш = 16, 5 см;
Сг = 38 см; Оп = 24 см; Ди = 84 см.
Прибавки: П ог = 8 см; Поп = 7 см.
Прибавки: П ог = 8 см; Поп = 7 см.

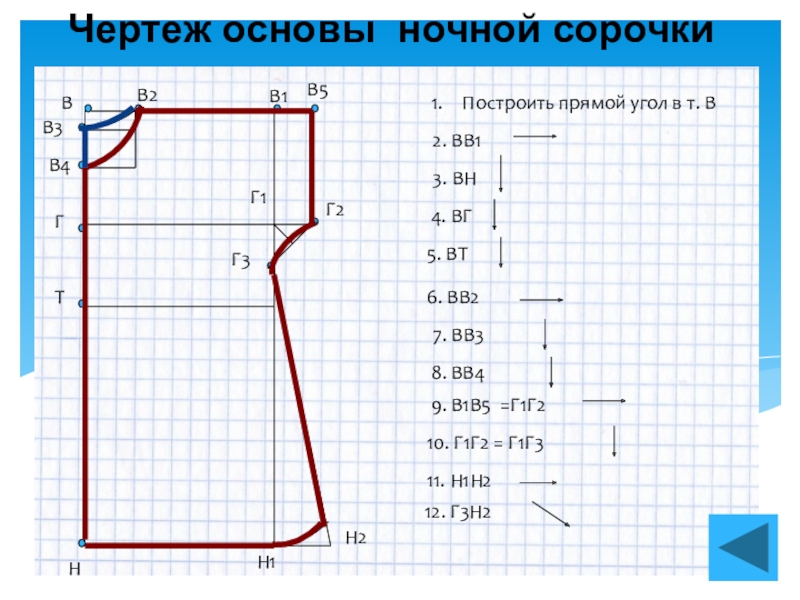

Слайд 6
Чертеж основы ночной сорочки
В
Построить прямой угол в т. В
В1
Н
2. ВВ1
3.
ВН
4. ВГ
Г
5. ВТ
Т
6. ВВ2
В2
7. ВВ3
В3
8. ВВ4
В4
9. В1В5 =Г1Г2
В5
Г2
Г1
Н1
10. Г1Г2 = Г1Г3
Г3
11. Н1Н2
Н2
12. Г3Н2
