Презентация, доклад на тему Построение чертежа основы втачного рукава на уроках технологии
Содержание
- 1. Построение чертежа основы втачного рукава на уроках технологии
- 2. Построение чертежа основы рукава связано с чертежом основы лифа, с которого берутся некоторые параметры.
- 3. Построение сетки чертежа.
- 4. Сверху слева строится прямой угол с вершиной
- 5. Слайд 5

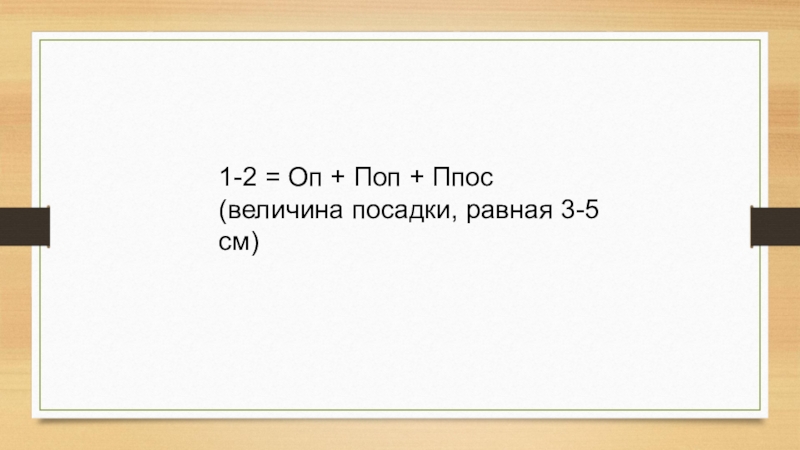

- 6. 1-2 = Оп + Поп + Ппос (величина посадки, равная 3-5 см)
- 7. Слайд 7
- 8. Отрезок 1-2 делится пополам и получается точка
- 9. Слайд 9

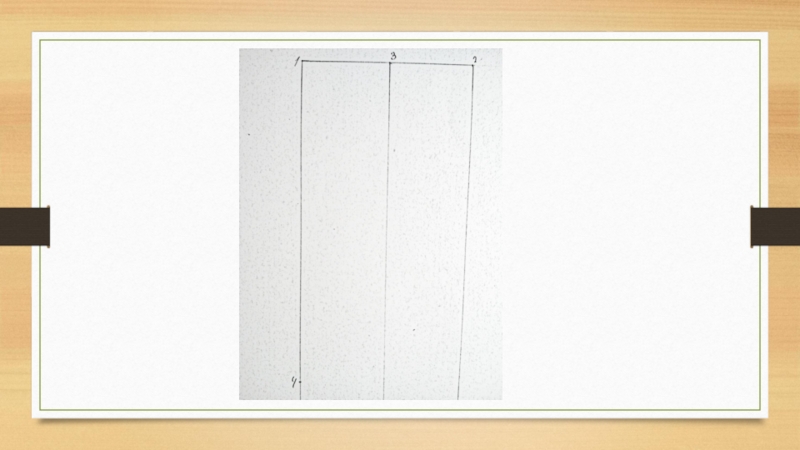

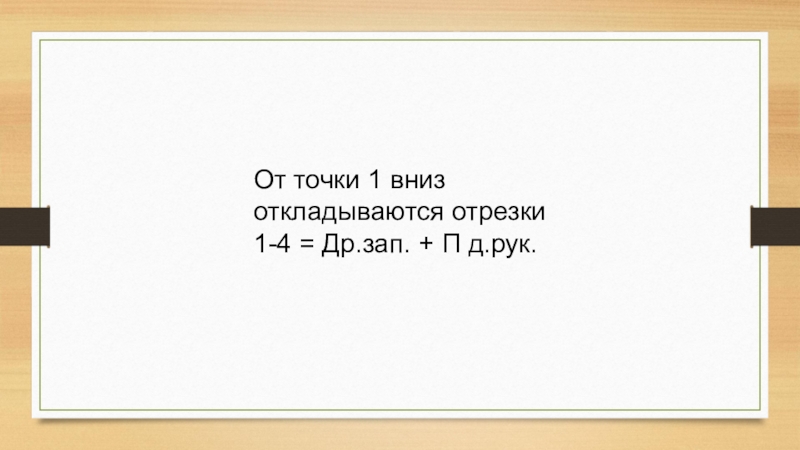

- 10. От точки 1 вниз откладываются отрезки 1-4 = Др.зап. + П д.рук.
- 11. Слайд 11

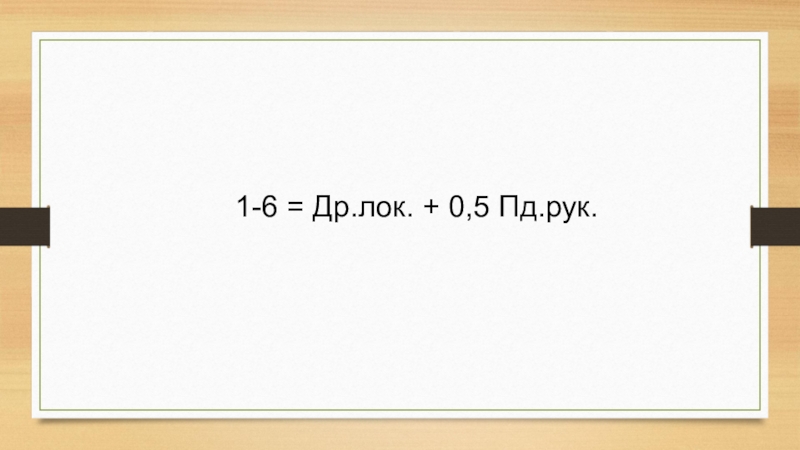

- 12. 1-6 = Др.лок. + 0,5 Пд.рук.
- 13. Слайд 13

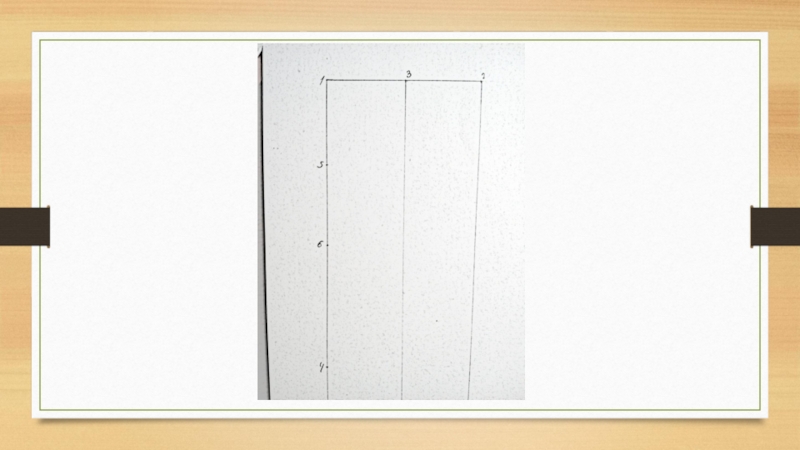

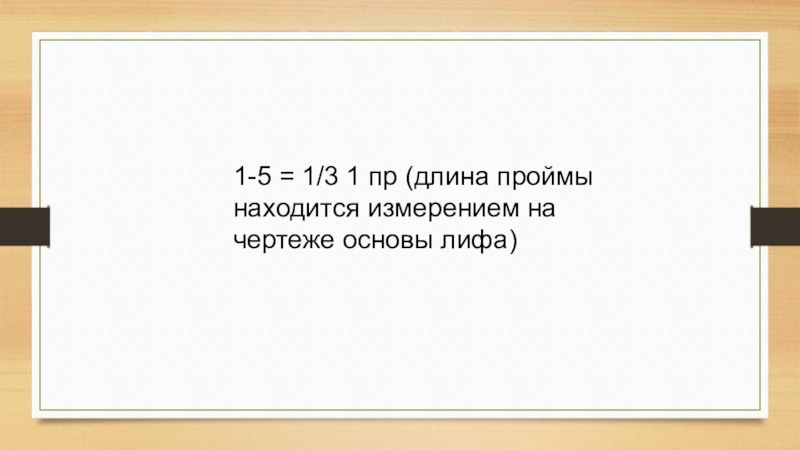

- 14. 1-5 = 1/3 1 пр (длина проймы находится измерением на чертеже основы лифа)
- 15. Слайд 15
- 16. Через точки 4, 5, 6 проводятся горизонтали,
- 17. Слайд 17

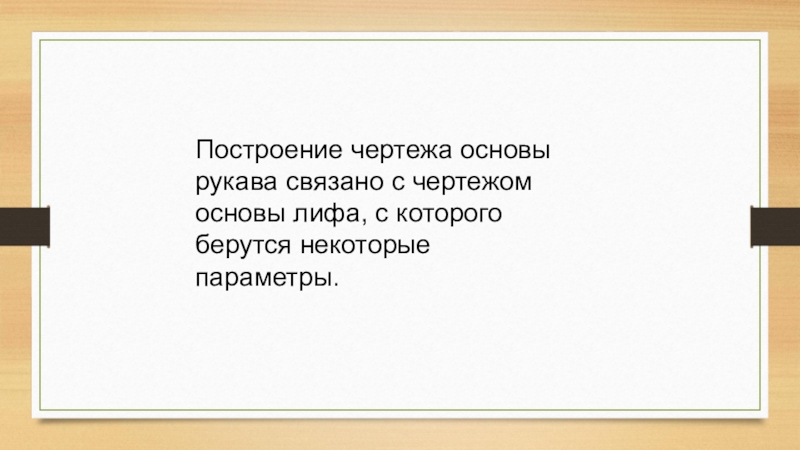

Построение чертежа основы рукава связано с чертежом основы лифа, с которого берутся некоторые параметры.
Слайд 2Построение чертежа основы рукава связано с чертежом основы лифа, с которого
берутся некоторые параметры.

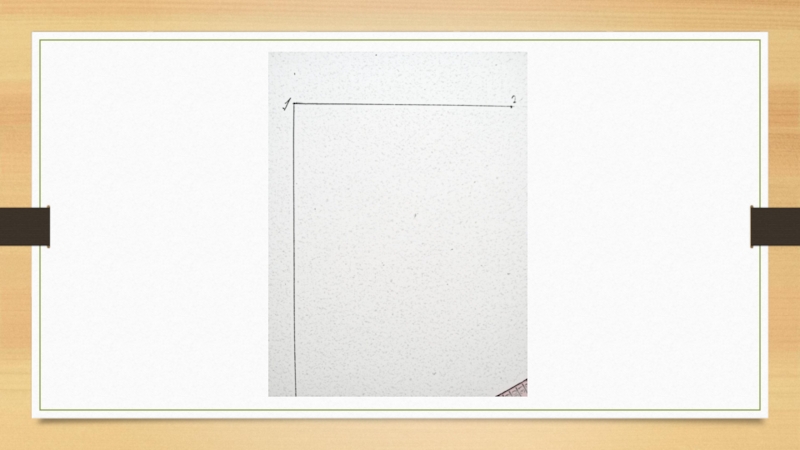

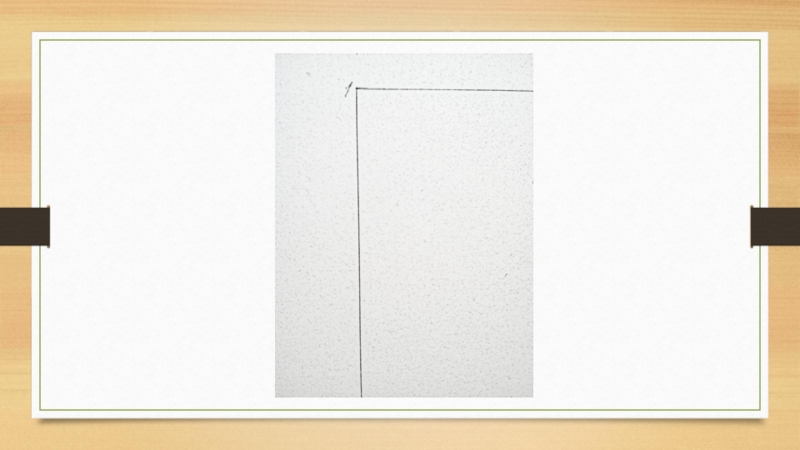

Слайд 4Сверху слева строится прямой угол с вершиной в точке 1. На
его горизонтальной стороне откладывается ширина развернутого рукава.

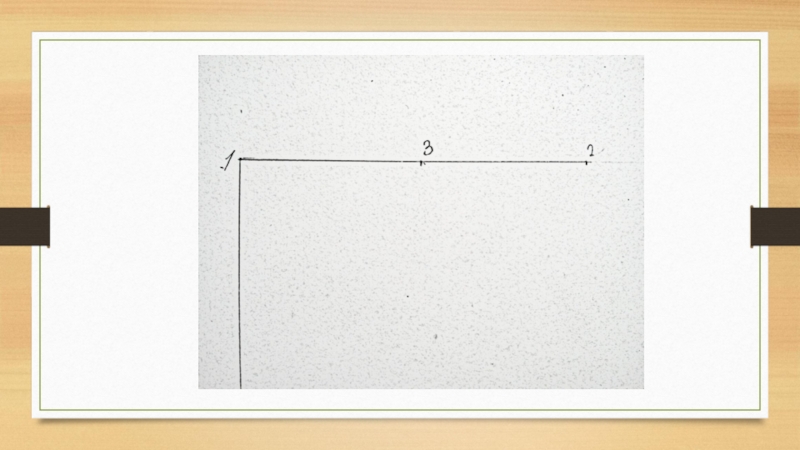

Слайд 8Отрезок 1-2 делится пополам и получается точка 3 (вершина рукава), через
точки 2 и 3 проводятся вертикали.

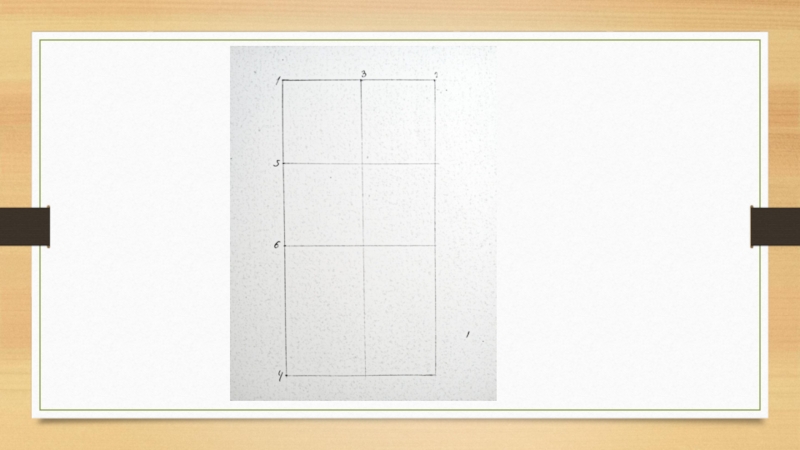

Слайд 16Через точки 4, 5, 6 проводятся горизонтали, которые определяют соответственно линии
низа рукава, высоты оката, уровня локтя.
