Презентация, доклад на тему Построение чертежа основы лифа с втачным рукавом на уроке технологии. Часть 2.
Содержание
- 1. Построение чертежа основы лифа с втачным рукавом на уроке технологии. Часть 2.
- 2. Построение чертежа полочки

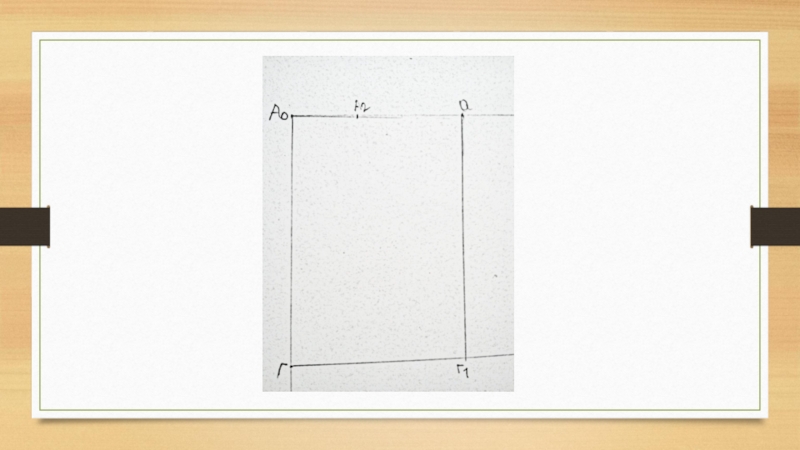

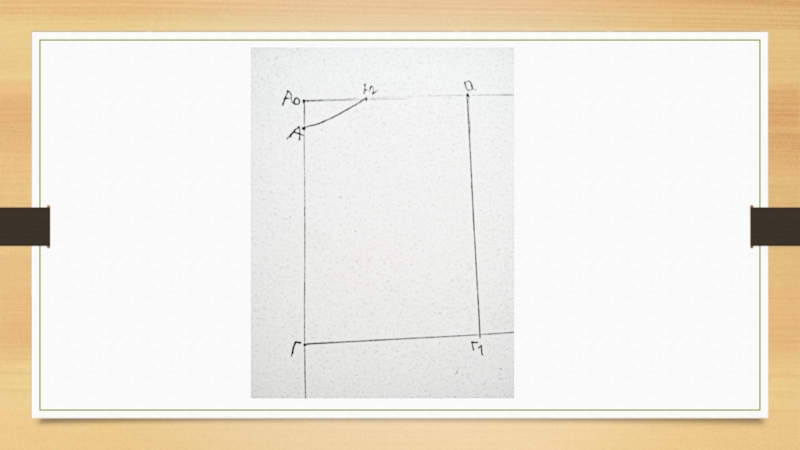

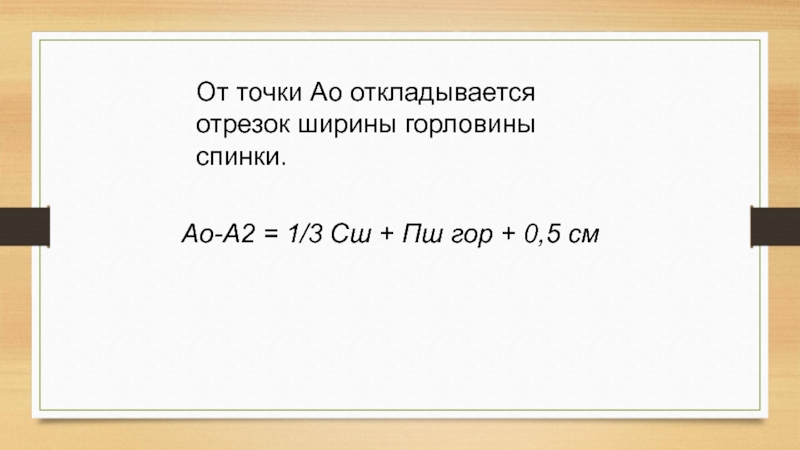

- 3. От точки Ао откладывается отрезок ширины горловины
- 4. Слайд 4

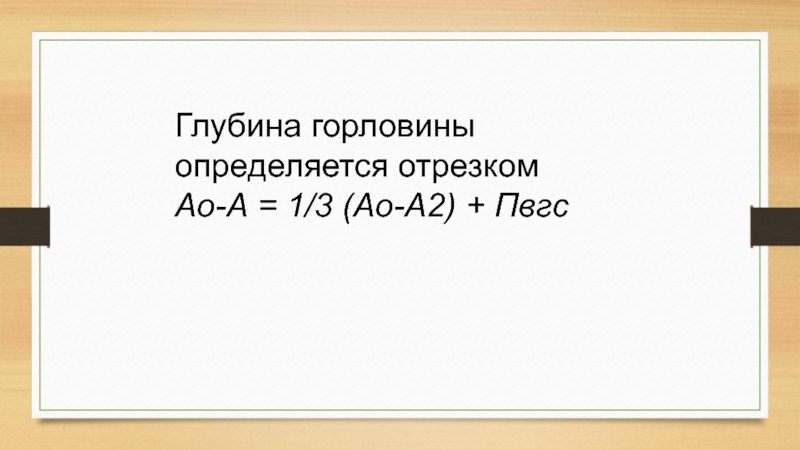

- 5. Глубина горловины определяется отрезком Ао-А = 1/3 (Ао-А2) + Пвгс
- 6. Точки А и А2 соединяются лекальной кривой.

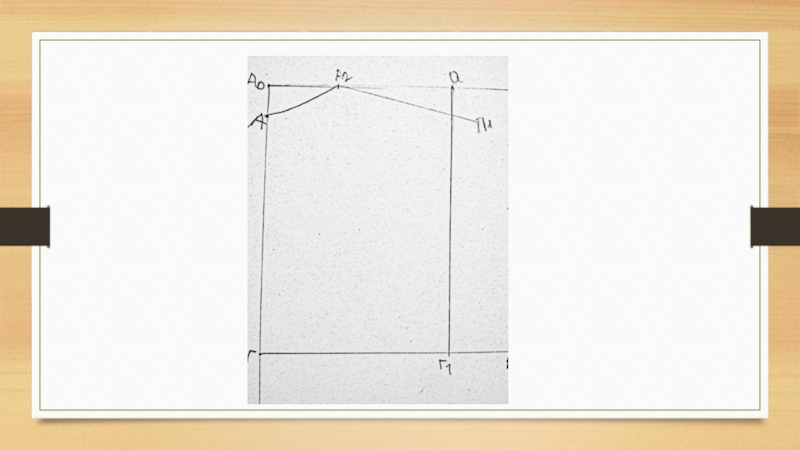

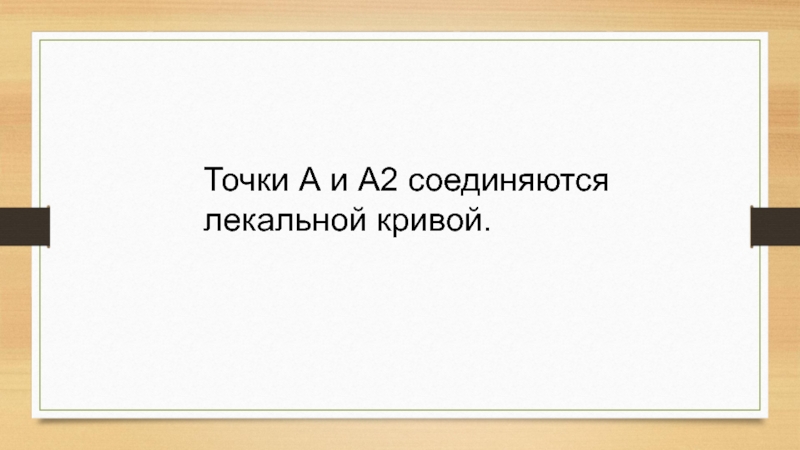

- 7. Слайд 7
- 8. Положение плечевой точки находится пересечением двух дуг,
- 9. Линия плеча получается соединением точек А2 и
- 10. Слайд 10
- 11. Для построения линии проймы необходимо найти контрольную
- 12. Слайд 12

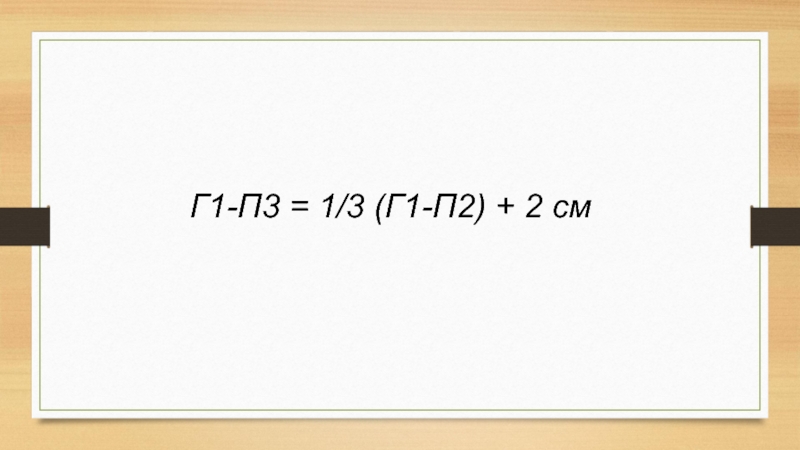

- 13. Г1-П3 = 1/3 (Г1-П2) + 2 см
- 14. Слайд 14

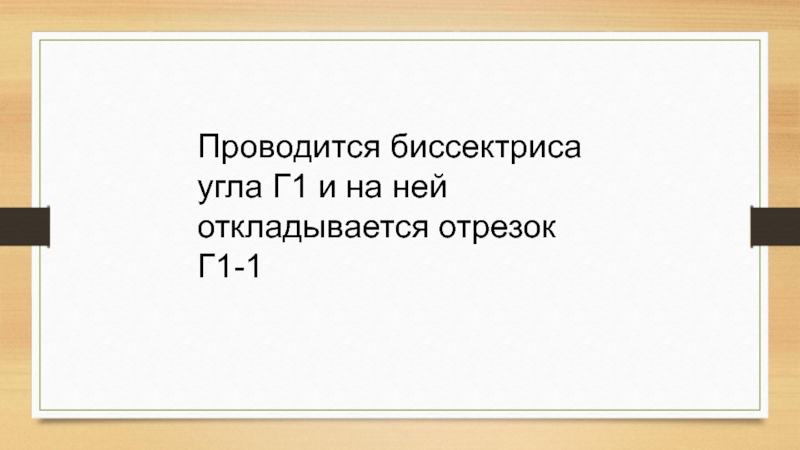

- 15. Проводится биссектриса угла Г1 и на ней откладывается отрезок Г1-1
- 16. Г1-1 = 0,2 (Г1-Г4) + 0,5 см
- 17. Слайд 17

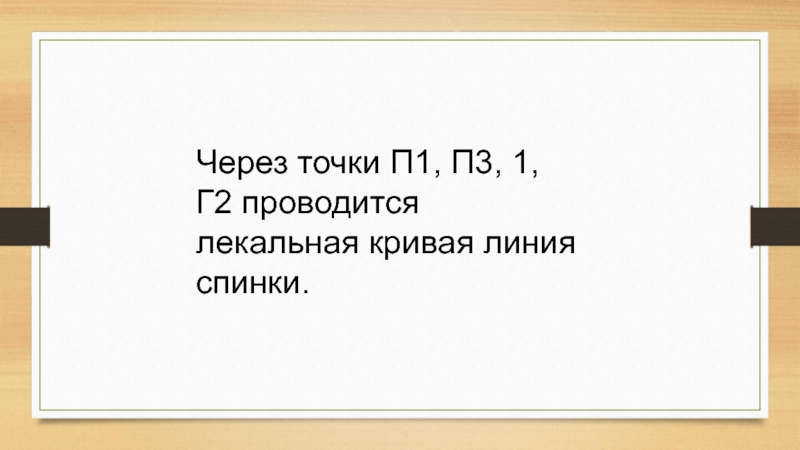

- 18. Через точки П1, П3, 1, Г2 проводится лекальная кривая линия спинки.
- 19. Слайд 19

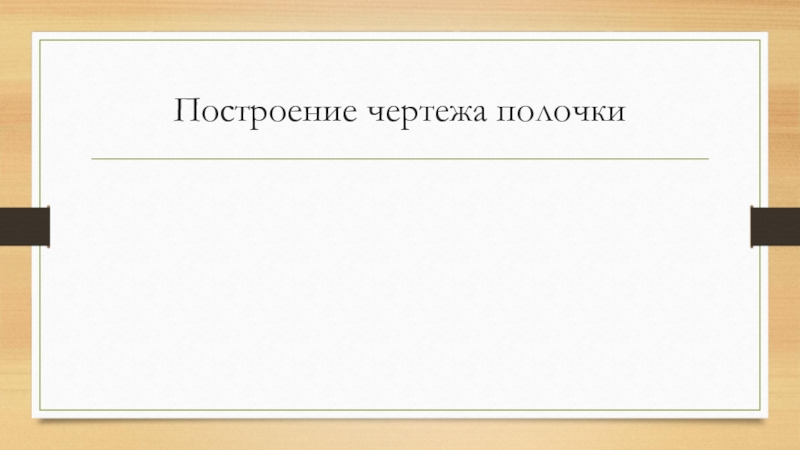

Построение чертежа полочки

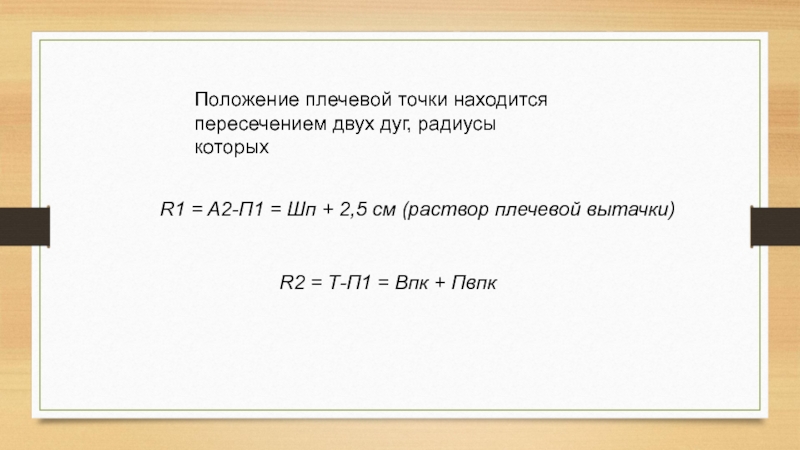

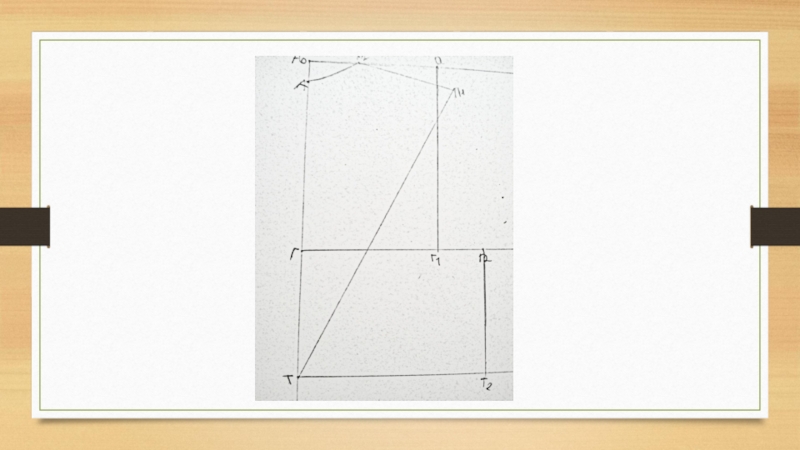

Слайд 8Положение плечевой точки находится пересечением двух дуг, радиусы которых
R1 = A2-П1
= Шп + 2,5 см (раствор плечевой вытачки)
R2 = Т-П1 = Впк + Пвпк

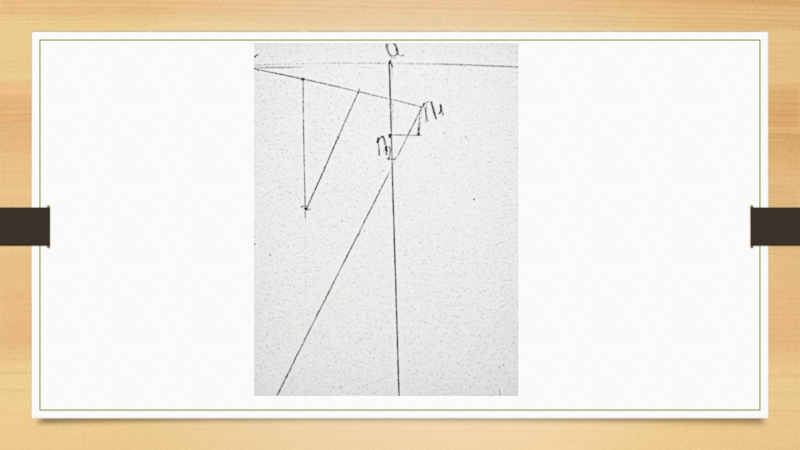

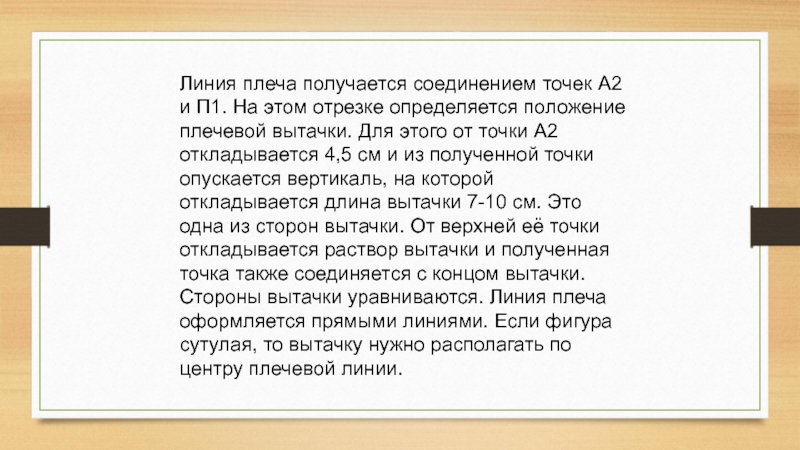

Слайд 9Линия плеча получается соединением точек А2 и П1. На этом отрезке
определяется положение плечевой вытачки. Для этого от точки А2 откладывается 4,5 см и из полученной точки опускается вертикаль, на которой откладывается длина вытачки 7-10 см. Это одна из сторон вытачки. От верхней её точки откладывается раствор вытачки и полученная точка также соединяется с концом вытачки. Стороны вытачки уравниваются. Линия плеча оформляется прямыми линиями. Если фигура сутулая, то вытачку нужно располагать по центру плечевой линии.

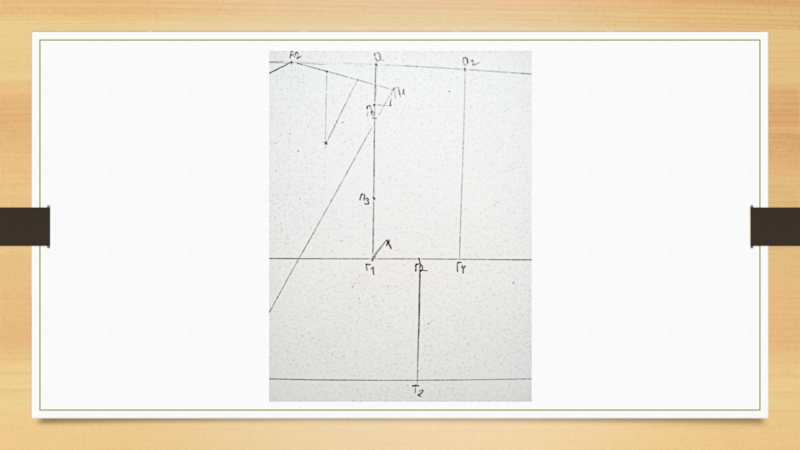

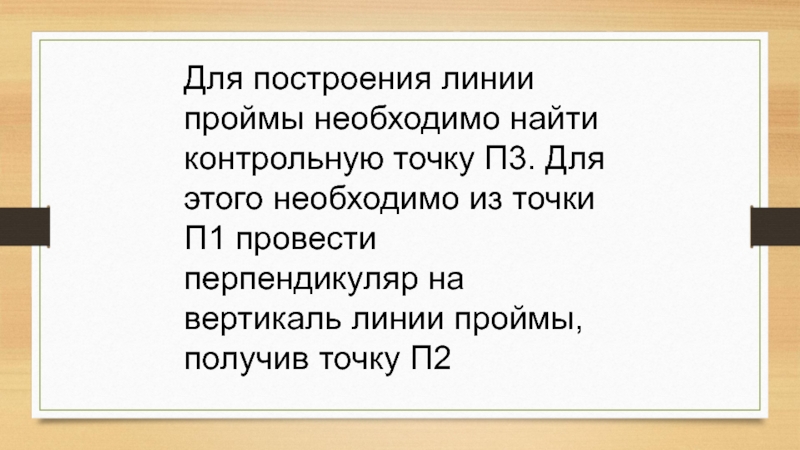

Слайд 11Для построения линии проймы необходимо найти контрольную точку П3. Для этого
необходимо из точки П1 провести перпендикуляр на вертикаль линии проймы, получив точку П2
