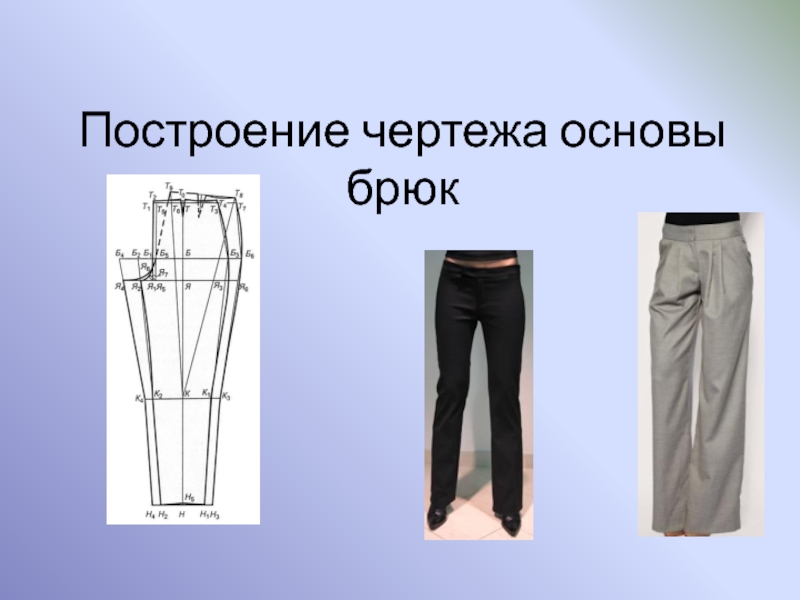

Презентация, доклад на тему Построение чертежа основы брюк

ширине внизу;
по расположению застежки;
по оформлению низа;
по длине.

и бедер. Припуск к Ст (2÷3 см) величина проектируемой вытачки или складки на передней половине брюк. И на задней половинке брюк 3÷4 см.
Ширину брюк по бедрам определяют на основе мерки Сб и припуска на свободу облегания Пб 2÷6 см. Величина этого припуска зависит от толщины ткани и общей ширины брюк:
- Для плотно облегающего силуэта: 1÷2 см;
- Для прилегающего силуэта: 2÷3 см;
Для свободного силуэта: 5÷8 см.
Пб = 2 см.

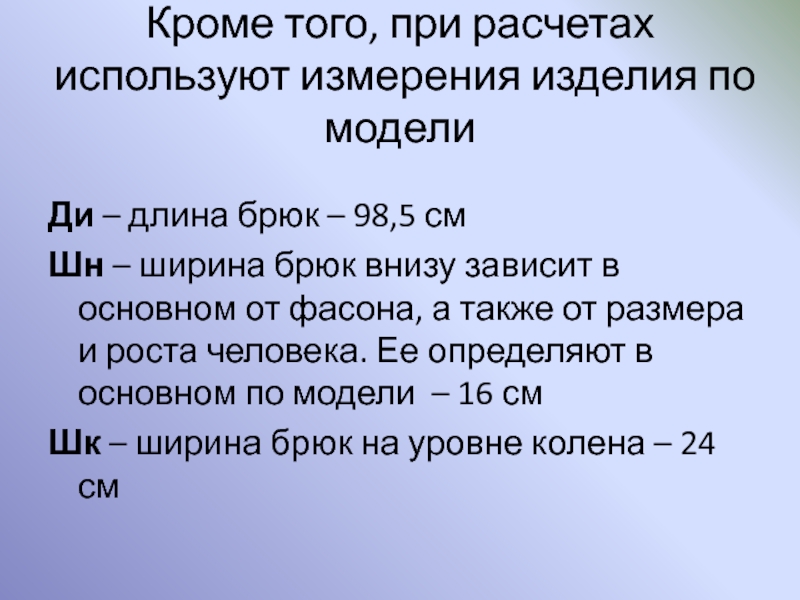

брюк – 98,5 см
Шн – ширина брюк внизу зависит в основном от фасона, а также от размера и роста человека. Ее определяют в основном по модели – 16 см
Шк – ширина брюк на уровне колена – 24 см

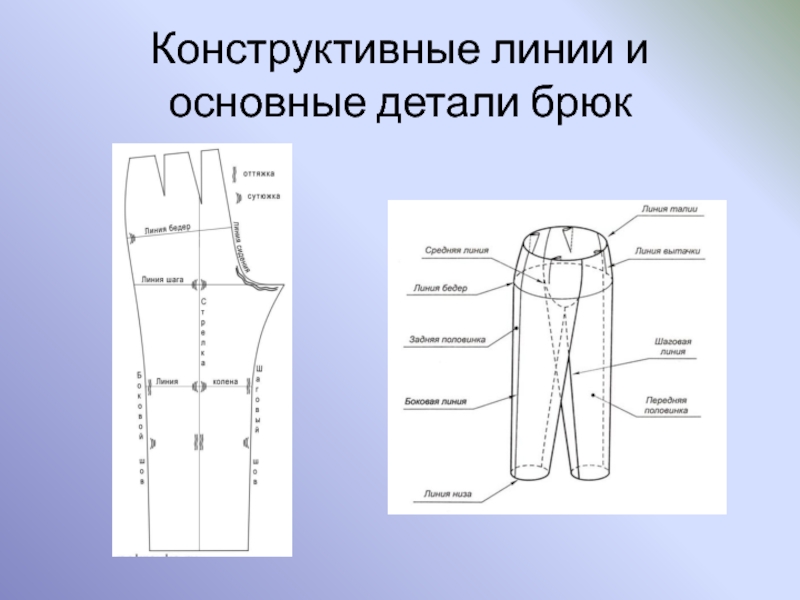

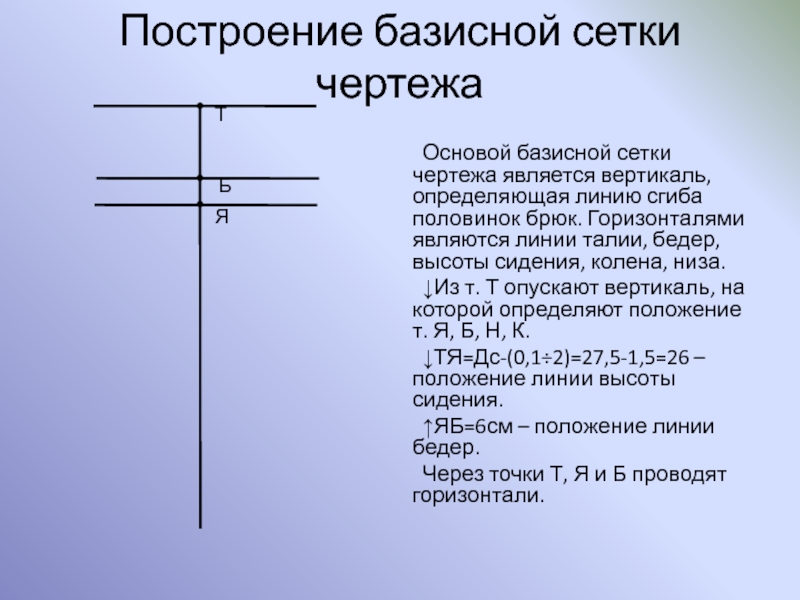

сгиба половинок брюк. Горизонталями являются линии талии, бедер, высоты сидения, колена, низа.
↓Из т. Т опускают вертикаль, на которой определяют положение т. Я, Б, Н, К.
↓ТЯ=Дс-(0,1÷2)=27,5-1,5=26 – положение линии высоты сидения.
↑ЯБ=6см – положение линии бедер.
Через точки Т, Я и Б проводят горизонтали.

Т

Я

Б

Б₁.
←ББ₁=0,15Сб+0,25(Пб+1)+1,4=0,15*50+0,25(2+1)+1,4=9,6
Через т. Б₁ проводят вертикаль до пресечения с горизонталями – вверху в точке Т₁ и внизу – в т.Я₁.
→от т. Т₁ по горизонтали откладывают отрезок.
Т₁Т₂=0,7см.
т. Т₂ соединяют прямой с т.Б₁ - положение средней передней линии.
Вправо по горизонтали откладывают отрезок Т₂Т₃.
→Т₂Т₃=0,5Ст+(2÷2,5)+0,5=0,5*37+20+0,5=21, где 2÷2,5 величина проектируемого раствора передней вытачки.
Из т. Т₃ ↑ восстанавливают перпендикуляр, на котором откладывают отрезок Т₃Т₄.
↑ Т₃Т₄=(Дст-Дсп)+03=(105,8-103,9)+0,3=2,2
Соединяют прямой т. Т₂ и Т₄ - линия талии передней половинки.
Пересечение линии Т₂Т₄ с вертикалью ТЯ обозначают т. Т₀

Т

Я

Б

Б₁

Т₁

Я₁

Т₂

Т₃

Т₄

Т₀

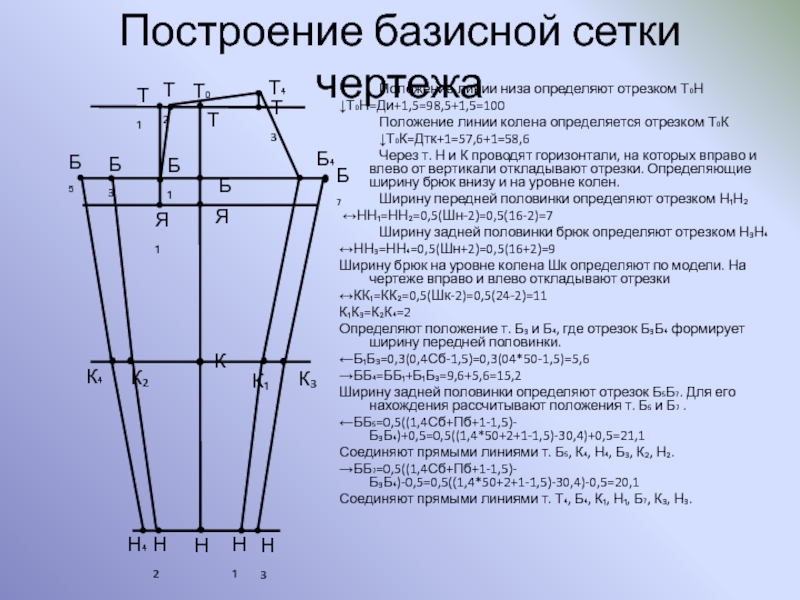

линии колена определяется отрезком Т₀К
↓Т₀К=Дтк+1=57,6+1=58,6
Через т. Н и К проводят горизонтали, на которых вправо и влево от вертикали откладывают отрезки. Определяющие ширину брюк внизу и на уровне колен.
Ширину передней половинки определяют отрезком Н₁Н₂
↔НН₁=НН₂=0,5(Шн-2)=0,5(16-2)=7
Ширину задней половинки брюк определяют отрезком Н₃Н₄
↔НН₃=НН₄=0,5(Шн+2)=0,5(16+2)=9
Ширину брюк на уровне колена Шк определяют по модели. На чертеже вправо и влево откладывают отрезки
↔КК₁=КК₂=0,5(Шк-2)=0,5(24-2)=11
К₁К₃=К₂К₄=2
Определяют положение т. Б₃ и Б₄, где отрезок Б₃Б₄ формирует ширину передней половинки.
←Б₁Б₃=0,3(0,4Сб-1,5)=0,3(04*50-1,5)=5,6
→ББ₄=ББ₁+Б₁Б₃=9,6+5,6=15,2
Ширину задней половинки определяют отрезок Б₅Б₇. Для его нахождения рассчитывают положения т. Б₅ и Б₇ .
←ББ₅=0,5((1,4Сб+Пб+1-1,5)-Б₃Б₄)+0,5=0,5((1,4*50+2+1-1,5)-30,4)+0,5=21,1
Соединяют прямыми линиями т. Б₅, К₄, Н₄, Б₃, К₂, Н₂.
→ББ₇=0,5((1,4Сб+Пб+1-1,5)-Б₃Б₄)-0,5=0,5((1,4*50+2+1-1,5)-30,4)-0,5=20,1
Соединяют прямыми линиями т. Т₄, Б₄, К₁, Н₁, Б₇, К₃, Н₃.

Н

К

Н₂

Н₁

Н₃

Н₄

К₁

К₂

К₄

К₃

Б₃

Б₄

Б₅

Б₇
