Презентация, доклад на тему По технологии: сверление отверстий в деталях из древесины.
Содержание
- 1. По технологии: сверление отверстий в деталях из древесины.
- 2. Сверление – это технологическая операция получения отверстия с помощью сверла, путем снятия стружки.
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5

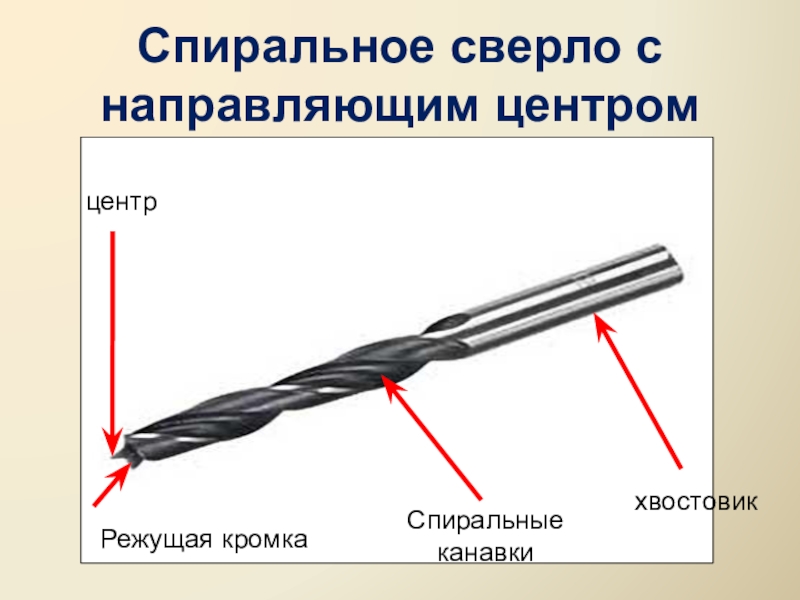

- 6. Спиральное сверло с направляющим центромцентрСпиральные канавкихвостовикРежущая кромка
- 7. Центровое перовое сверло ХвостовикЦентрПодрезательРежущая кромка

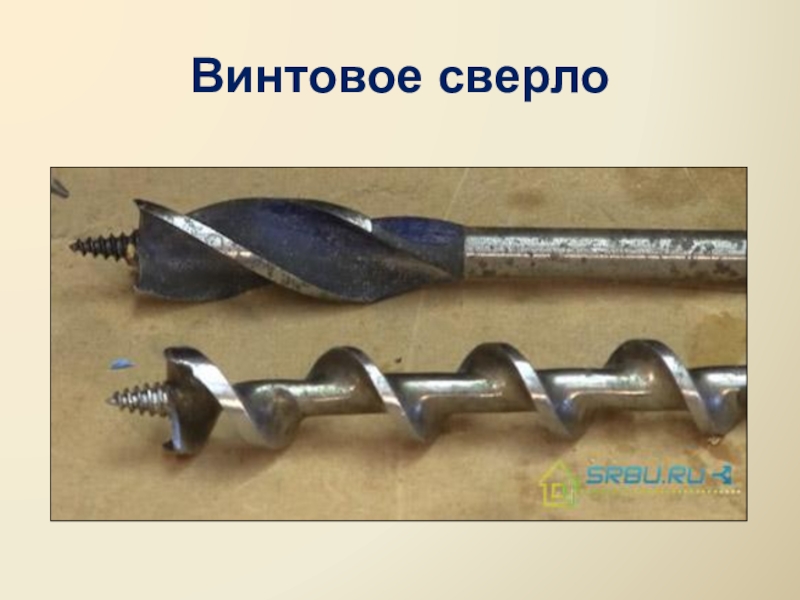

- 8. Винтовое сверло
- 9. Виды сверл. для точного сверления поперёк волокон
- 10. Виды сверл. для сверления вдоль волокон древесины для сверления любых отверстий Пользуясь учебником заполни таблицу
- 11. Элементы сверла. для крепления в патроне для
- 12. Ручные инструменты для сверленияБуравчик Коловорот Дрель с закрытой передачей Дрель с открытой передачей
- 13. Слайд 13
- 14. упоррукоятка вращенияпатронсверлоКоловорот

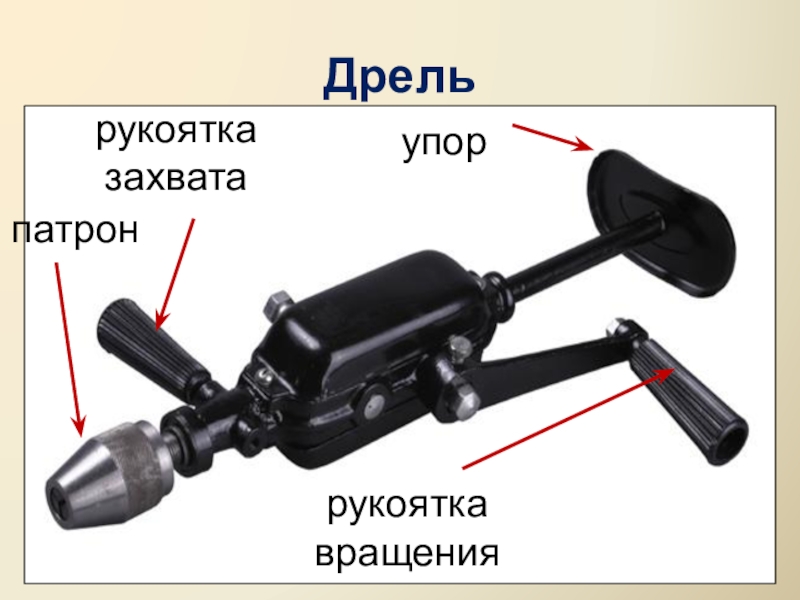

- 15. Дрель рукоятка вращенияупоррукоятка захватапатрон

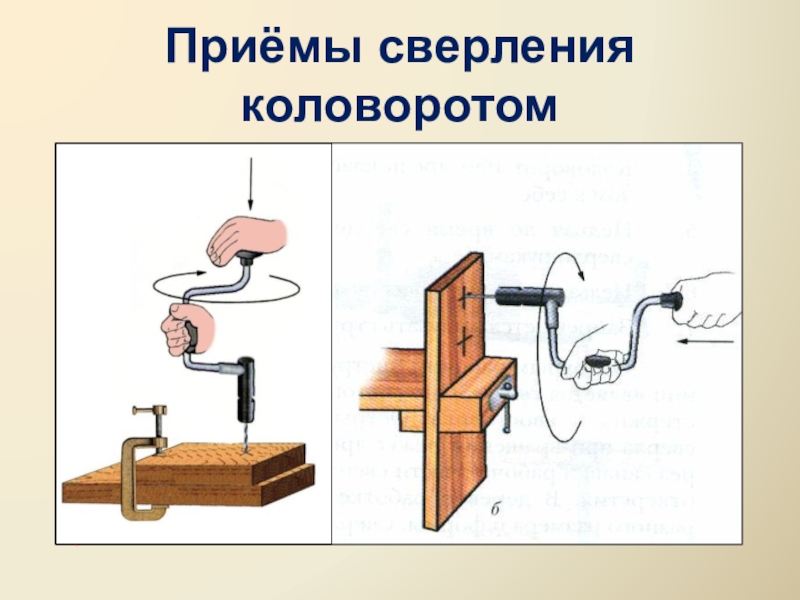

- 16. Приёмы сверления коловоротом
- 17. Слайд 17
- 18. Правила безопасной работы1. Надежно закреплять заготовку и
- 19. 1. При сверлении надёжно закрепляй заготовку и
- 20. 2. Надёжно, без перекоса закрепляй сверло в
- 21. 3. Ручку коловорота или дрели вращать свободно,
- 22. В – придется ставить на верстак защитное
- 23. Практическая работа: «Подставка для сверл»Разметить заготовку размерами
- 24. Слайд 24
- 25. Вопросы для закрепления материала.Что называют отверстиями?Какие виды
Слайд 2Сверление –
это технологическая операция получения отверстия с помощью сверла,

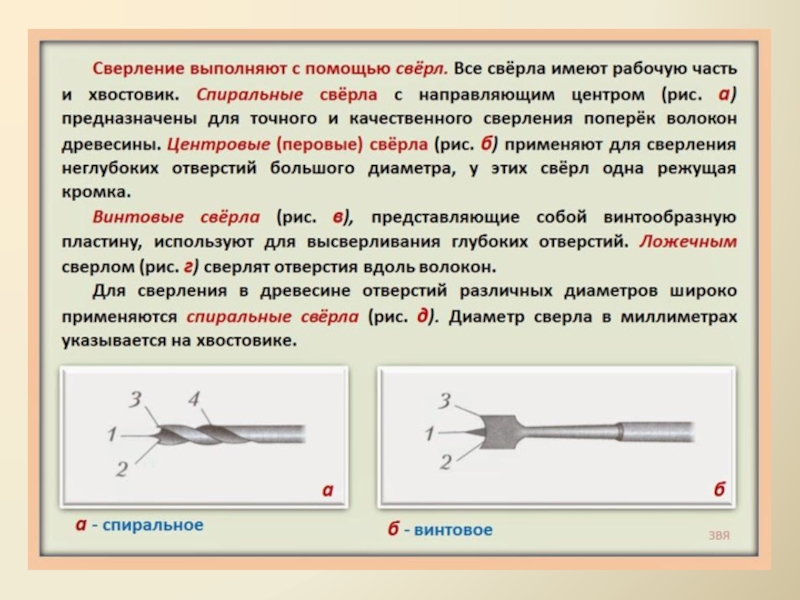

Слайд 9Виды сверл.
для точного сверления поперёк волокон древесины
для сверления неглубоких
для сверления глубоких отверстий
Пользуясь учебником заполни таблицу
Слайд 10Виды сверл.
для сверления вдоль волокон древесины
для сверления любых отверстий
Пользуясь учебником заполни таблицу
Слайд 11Элементы сверла.
для крепления в патроне
для подрезания волокон древесины
для
Пользуясь учебником заполни таблицу
Слайд 12Ручные инструменты для сверления
Буравчик
Коловорот
Дрель с закрытой передачей
Дрель с
Слайд 18Правила безопасной работы
1. Надежно закреплять заготовку и подкладную доску на верстаке.
2.
3. Ручку дрели и коловорота вращать плавно, без рывков.
4. Дрель и коловорот класть на верстак сверлом от себя.

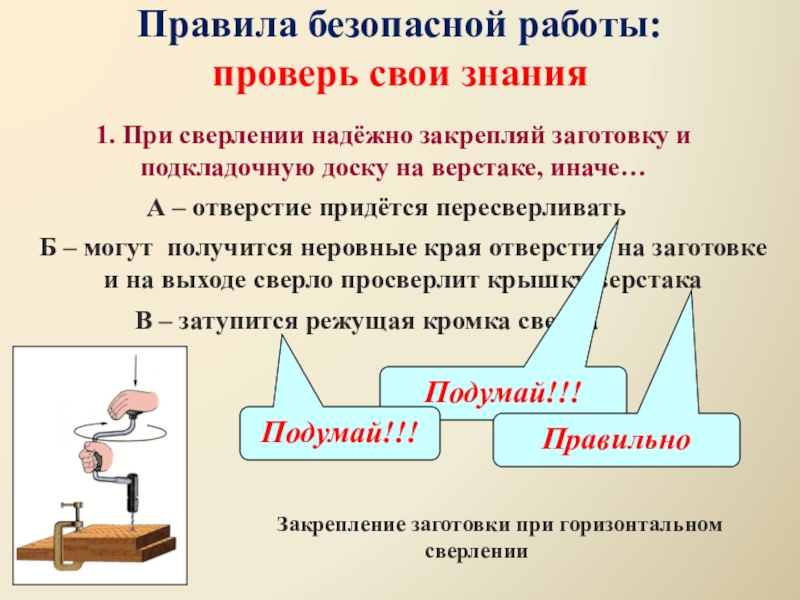

Слайд 191. При сверлении надёжно закрепляй заготовку и подкладочную доску на верстаке,
Правила безопасной работы:
проверь свои знания
А – отверстие придётся пересверливать
Б – могут получится неровные края отверстия на заготовке и на выходе сверло просверлит крышку верстака
В – затупится режущая кромка сверла
Подумай!!!
Правильно
Подумай!!!
Закрепление заготовки при горизонтальном сверлении

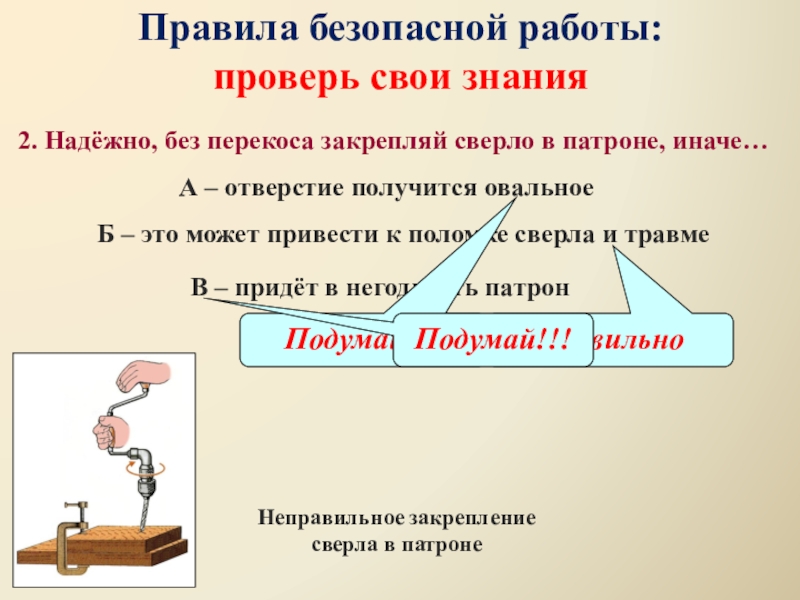

Слайд 202. Надёжно, без перекоса закрепляй сверло в патроне, иначе…
А – отверстие
Б – это может привести к поломке сверла и травме
В – придёт в негодность патрон
Подумай!!!
Правильно
Подумай!!!
Неправильное закрепление сверла в патроне
Правила безопасной работы:
проверь свои знания

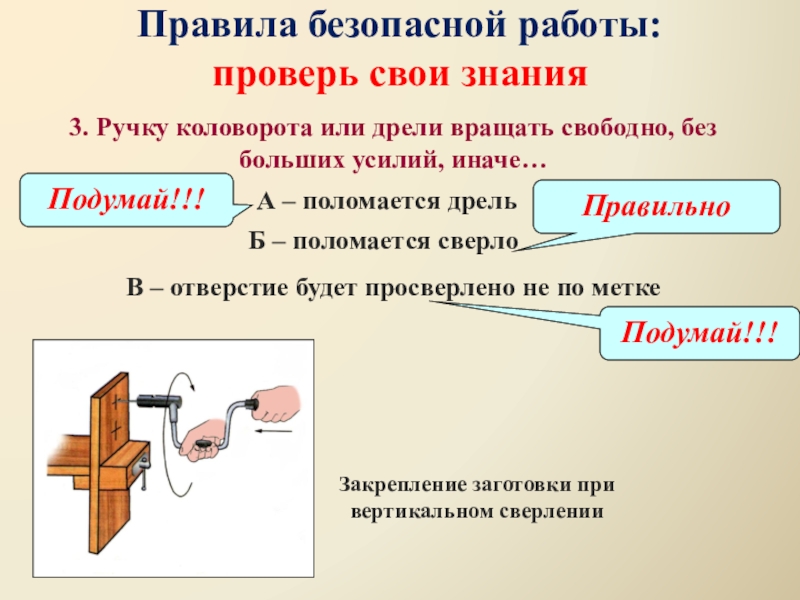

Слайд 213. Ручку коловорота или дрели вращать свободно, без больших усилий, иначе…
А
Б – поломается сверло
В – отверстие будет просверлено не по метке
Подумай!!!
Правильно
Подумай!!!
Закрепление заготовки при вертикальном сверлении
Правила безопасной работы:
проверь свои знания
Слайд 22В – придется ставить на верстак защитное ограждение
А – рука может
Б – коловорот (дрель) будет мешать обработке заготовки
Правильно
Подумай!!!
Подумай!!!
4. Коловорот или дрель надо класть на верстак сверлом от себя потому, …
Положение инструмента на крышке верстака
Правила безопасной работы:
проверь свои знания

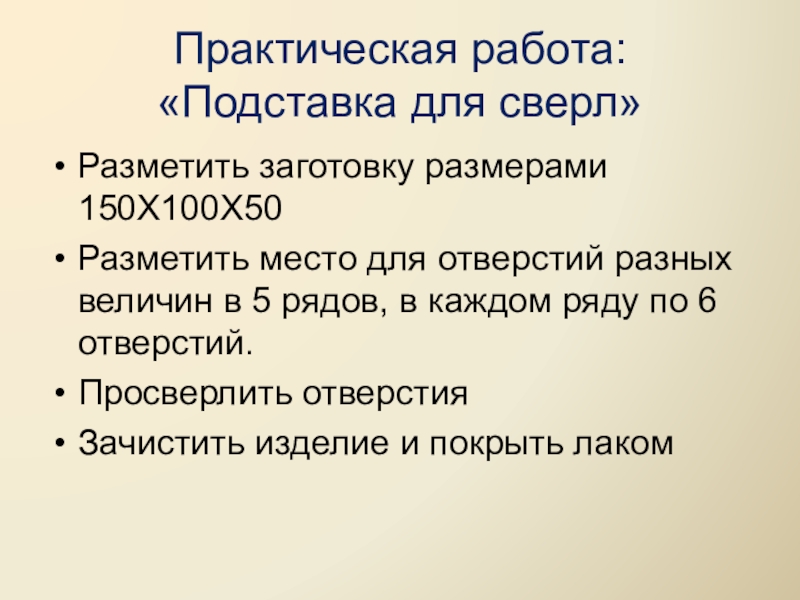

Слайд 23Практическая работа: «Подставка для сверл»
Разметить заготовку размерами 150Х100Х50
Разметить место для отверстий
Просверлить отверстия
Зачистить изделие и покрыть лаком

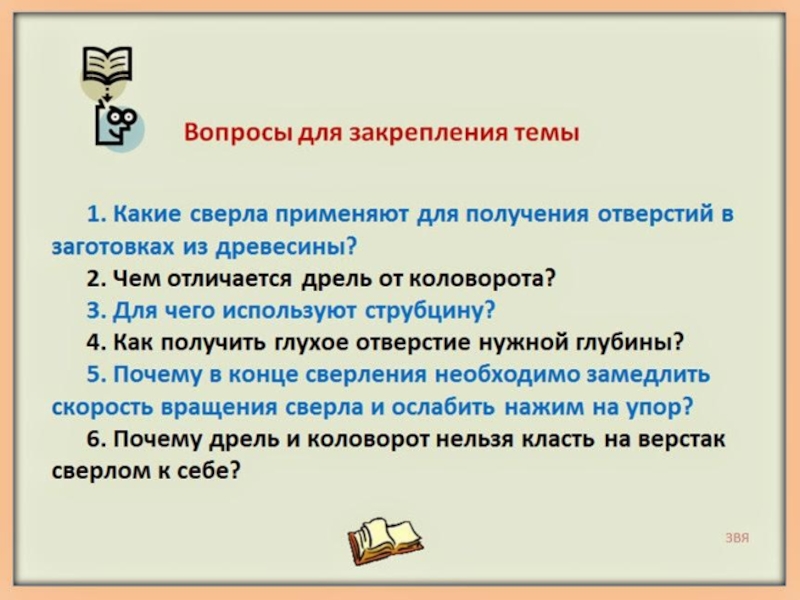

Слайд 25Вопросы для закрепления материала.
Что называют отверстиями?
Какие виды отверстий вы знаете?
Какие виды
Как определить диаметр сверла?
Чем отличается коловорот от дрели?
Для какой цели при сверлении отверстия под заготовку подкладывают доску?

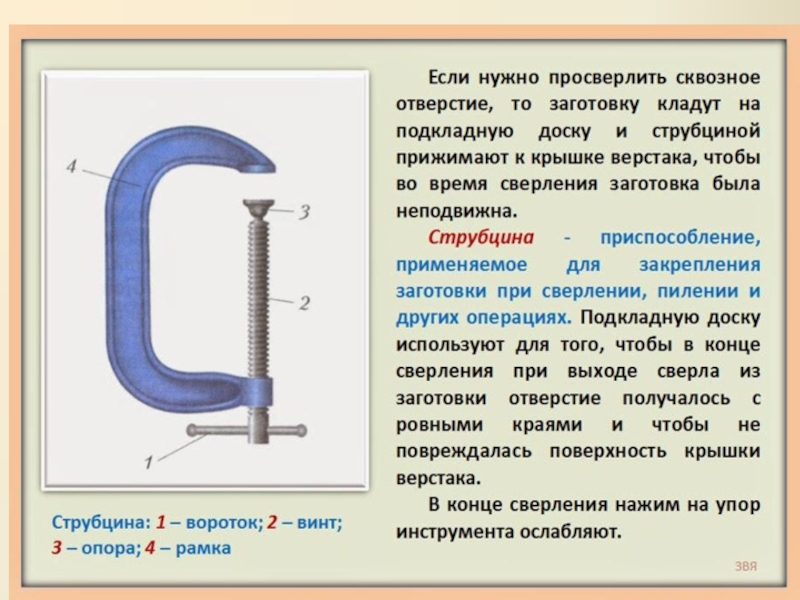

Для чего используют струбцину?
