Презентация, доклад на тему Открытый урок в 8 классе на тему: Разметка и выполнение деталей угольника

соединения УК; 2) развитие двигательных трудовых навыков при ручной обработке древесины. 3) сформировать первоначальные умения и навыки изготовления изделия; 4) развить познавательные способности, самооценку в трудовой деятельности; 5) воспытовать бережливость, экономное отношение к расходу материал, прививать любовь к труду.

Цель урока:

материала

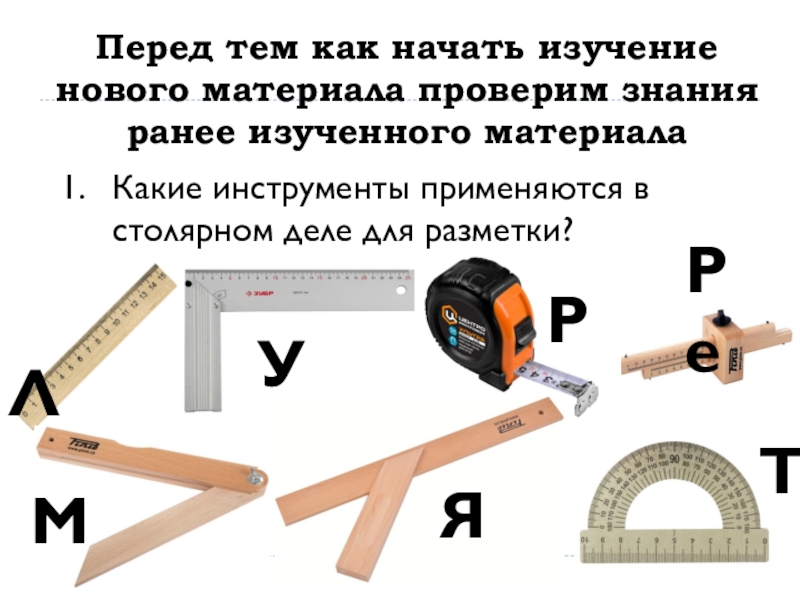

Какие инструменты применяются в столярном деле для разметки?

Л

У

Р

Ре

М

Я

Т

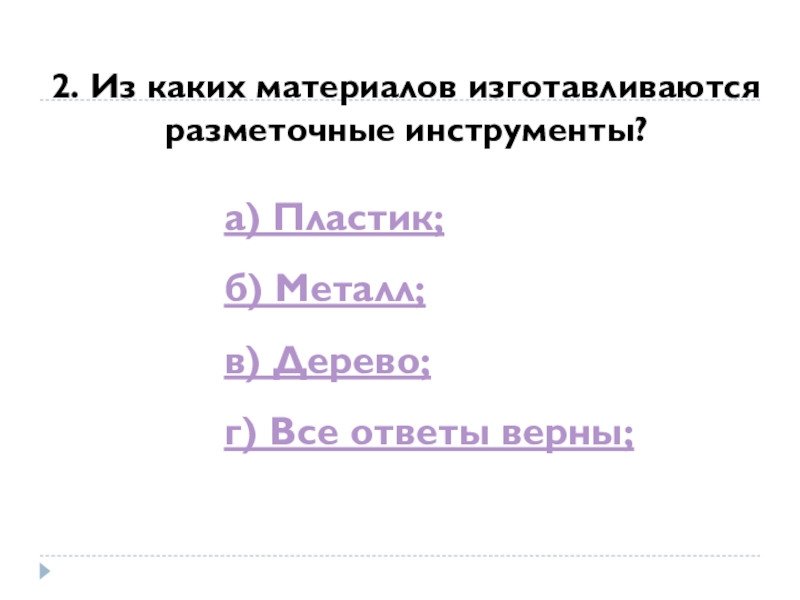

ответы верны;

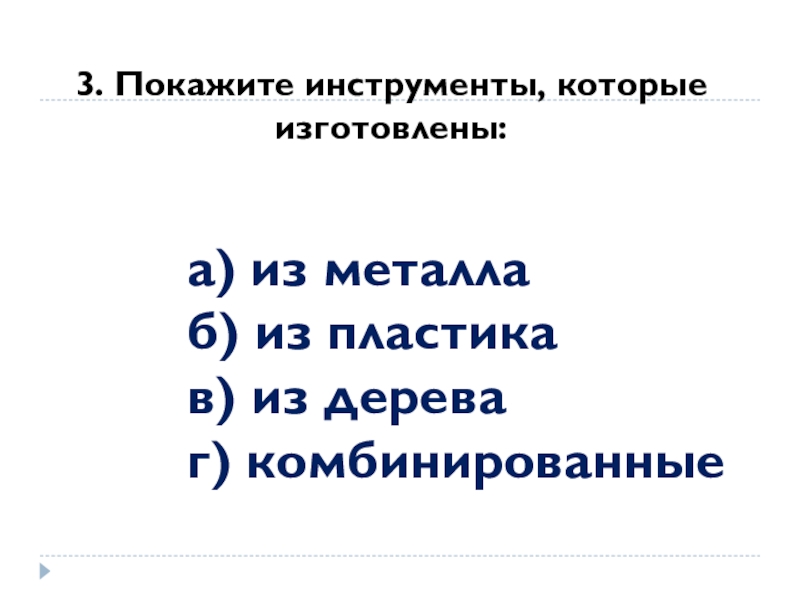

изготовлены:

качество - показатель надежности, долговечности,
красоты и других положительных свойств предметов, изделий и товаров.

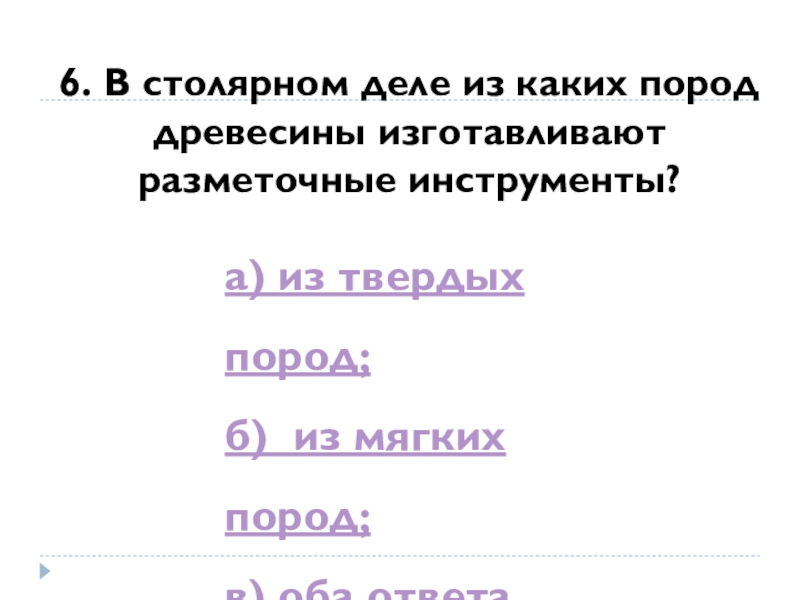

столярном деле из каких пород древесины изготавливают разметочные инструменты?

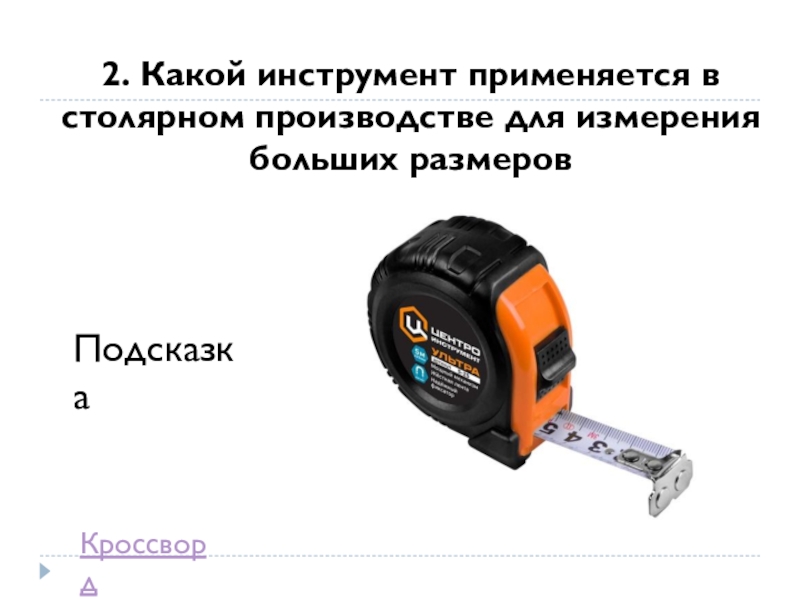

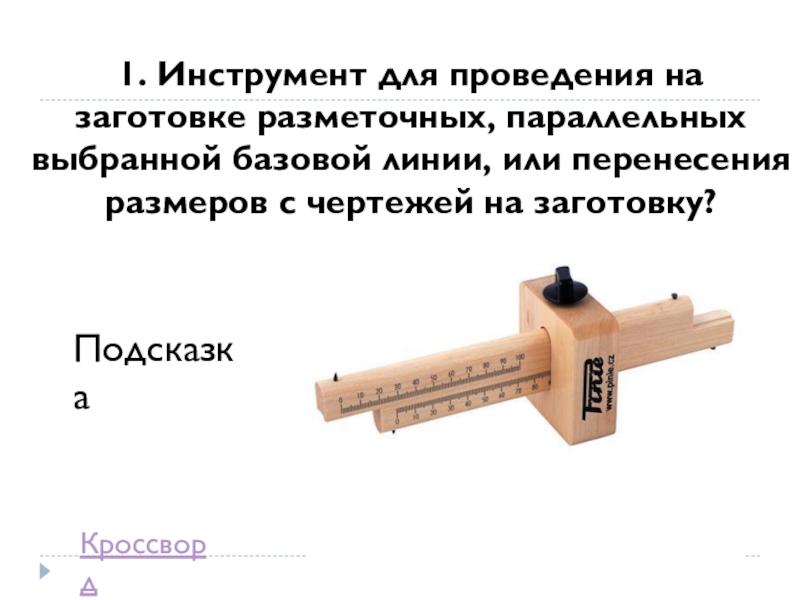

или перенесения размеров с чертежей на заготовку?

Подсказка

Кроссворд

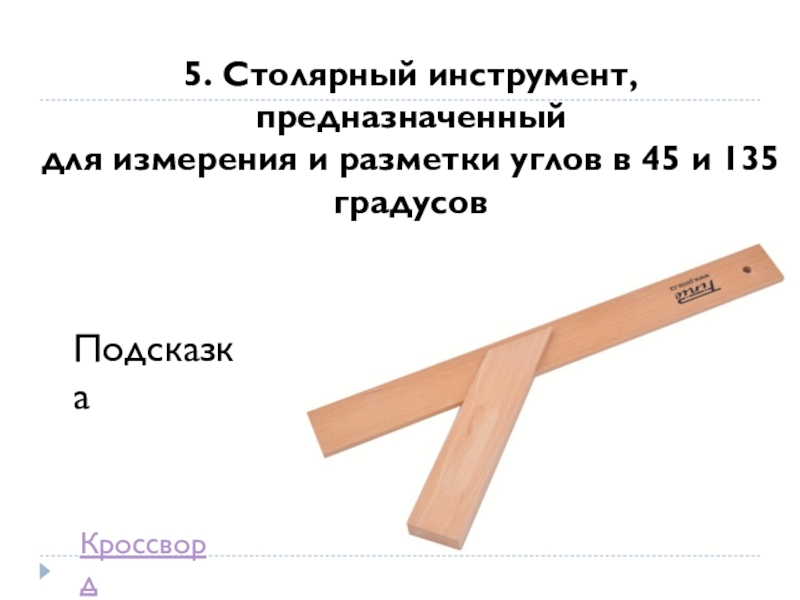

и 135 градусов

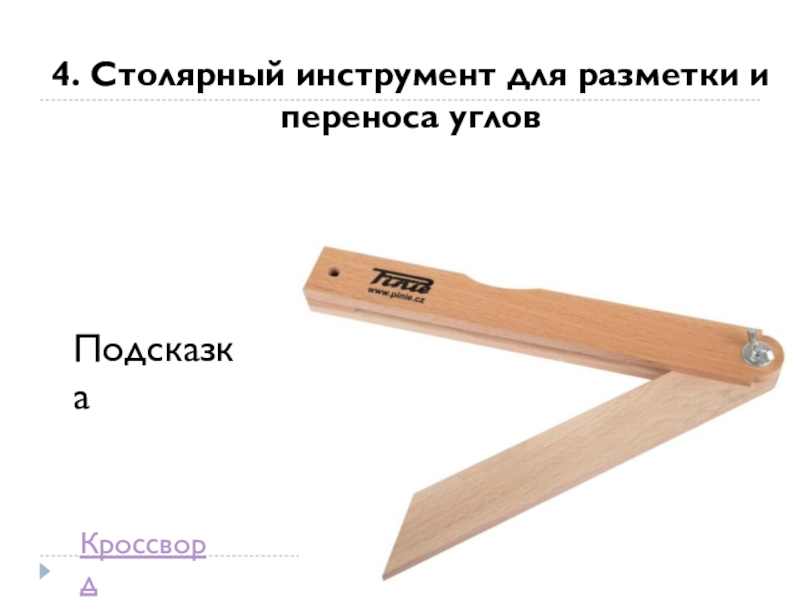

Подсказка

Кроссворд

на строительстве в прежние времена те и другие работы выполнялись одними и теми же людьми. Разделение профессий столяра и плотника происходило постепенно, по мере того как повышались требования к качеству отделки деревянных конструкций, изделий из древесины. Самым обычным топором искусные мастера Древней Руси создавали прекраснейшие деревянные постройки, мебель и другие предметы обихода, по сей день представляющие большую художественную и культурную ценность.

История

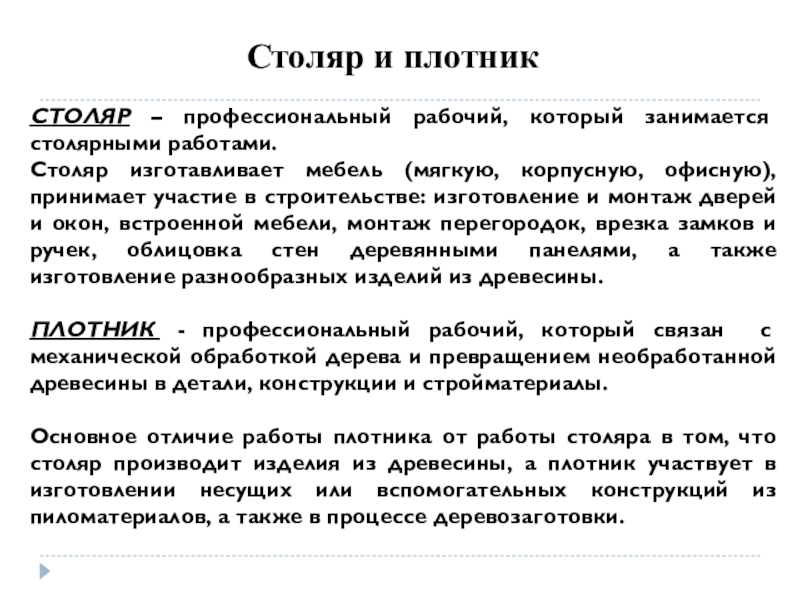

Столяр изготавливает мебель (мягкую, корпусную, офисную), принимает участие в строительстве: изготовление и монтаж дверей и окон, встроенной мебели, монтаж перегородок, врезка замков и ручек, облицовка стен деревянными панелями, а также изготовление разнообразных изделий из древесины.

ПЛОТНИК  - профессиональный рабочий, который связан с механической обработкой дерева и превращением необработанной древесины в детали, конструкции и стройматериалы.

Основное отличие работы плотника от работы столяра в том, что столяр производит изделия из древесины, а плотник участвует в изготовлении несущих или вспомогательных конструкций из пиломатериалов, а также в процессе деревозаготовки.

Наклоны головы вперед, назад, влево, вправо.
Расслаблено потрясите кисти рук.

киянка и ножовка.

Для того, чтобы приступить к разметке соединения столярного угольника рассмотрим чертеж и образец этого изделия.

Тема урока: «Разметка и выполнение деталей угольника».

шаблоны, или точные измерительные инструменты. Особенно это важно тогда, когда необходимо выполнить ряд одинаковых изделий, например: шахматы

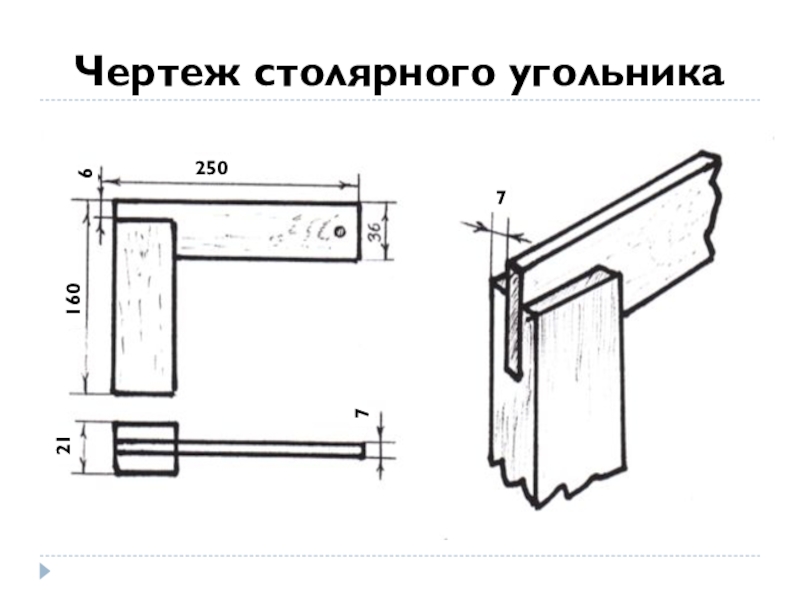

Чертеж столярного угольника

250

6

160

7

7

21

линейку для пера по размерам.
На колодке разметить проушину для пера.
Запилить и выдолбить проушину для пера.
Вставить перо в проушину и проверить точность подгонки деталей по контрольному угольнику.
Склеить (по контрольному угольнику) и зажать перо в проушине колодки струбциной.
Зачистить шлифовальной шкуркой (когда высохнет клей).
Покрыть изделие лаком.

Вспомним план работы по изготовлению угольника.

безопасности

Техника безопасности при работе со стамеской и долотом.
Инструменты должны быть исправными и хорошо заточенными.
Ручки инструментов не должны иметь трещин и сколов, кольца должны плотно сидеть на своих местах.
Заготовка должна плотно лежать на верстачной доске или прочно зажатой в зажим верстака.
При долблении сквозных гнёзд под заготовку подкладывается фанера или дощечка.
При работе стамеской или долотом запрещается работать по направлению на себя.
По окончании работ, инструменты очищают от стружки щеткой и убирают на хранение в специально отведённые для этого места.

безопасности

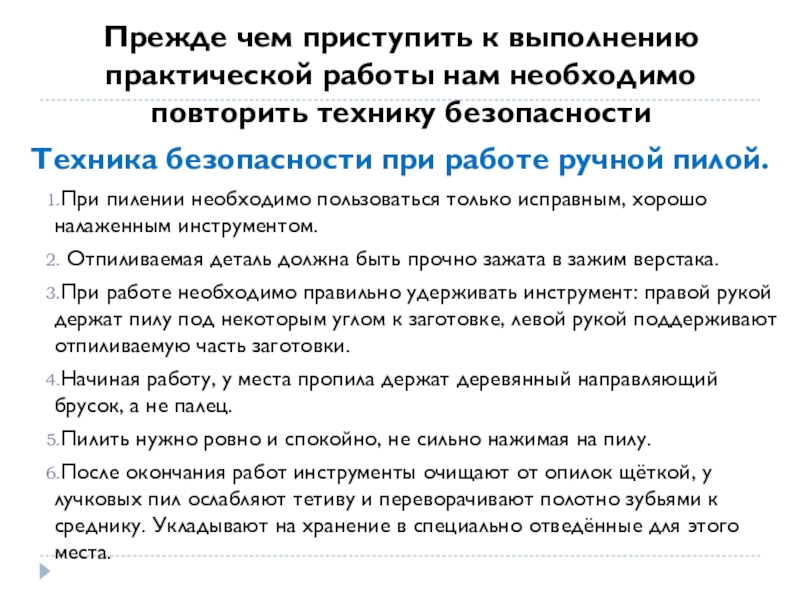

Техника безопасности при работе ручной пилой.
При пилении необходимо пользоваться только исправным, хорошо налаженным инструментом.
Отпиливаемая деталь должна быть прочно зажата в зажим верстака.
При работе необходимо правильно удерживать инструмент: правой рукой держат пилу под некоторым углом к заготовке, левой рукой поддерживают отпиливаемую часть заготовки.
Начиная работу, у места пропила держат деревянный направляющий брусок, а не палец.
Пилить нужно ровно и спокойно, не сильно нажимая на пилу.
После окончания работ инструменты очищают от опилок щёткой, у лучковых пил ослабляют тетиву и переворачивают полотно зубьями к среднику. Укладывают на хранение в специально отведённые для этого места.

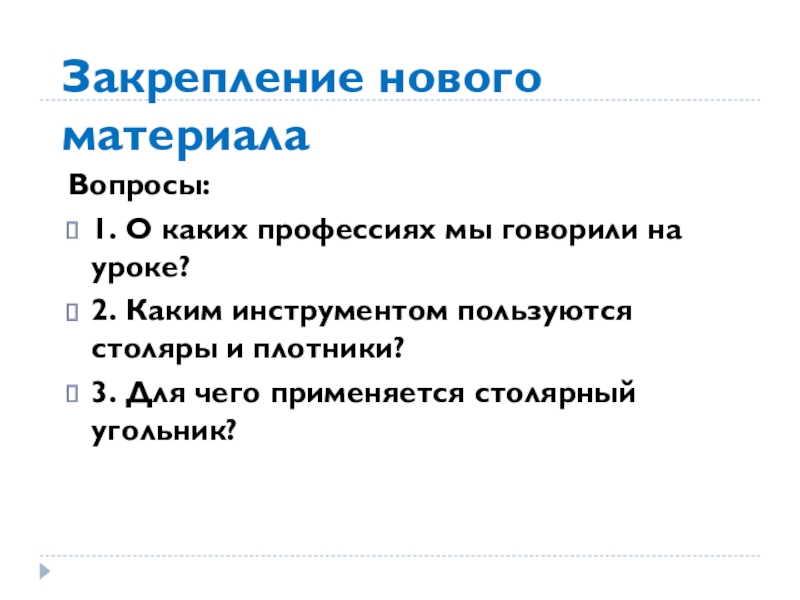

столяры и плотники?
3. Для чего применяется столярный угольник?

Закрепление нового материала

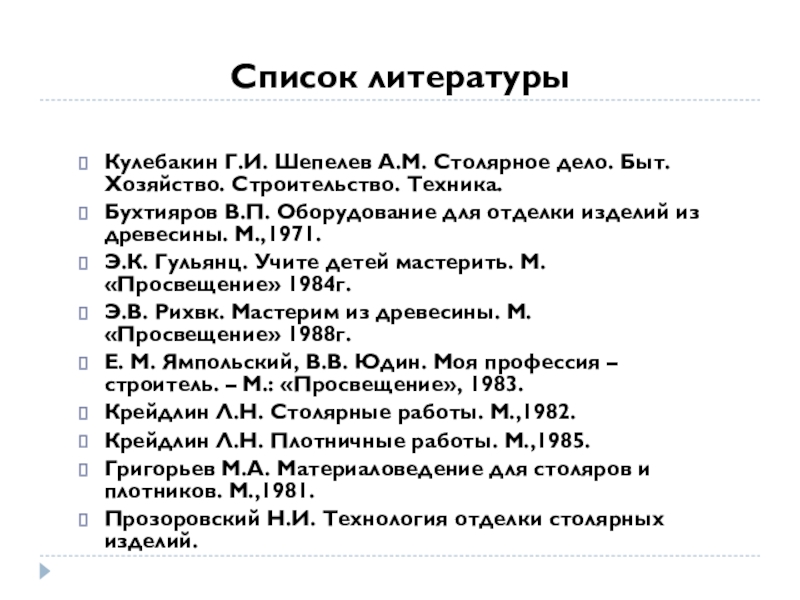

В.П. Оборудование для отделки изделий из древесины. М.,1971.
Э.К. Гульянц. Учите детей мастерить. М. «Просвещение» 1984г.
Э.В. Рихвк. Мастерим из древесины. М. «Просвещение» 1988г.
Е. М. Ямпольский, В.В. Юдин. Моя профессия – строитель. – М.: «Просвещение», 1983.
Крейдлин Л.Н. Столярные работы. М.,1982.
Крейдлин Л.Н. Плотничные работы. М.,1985.
Григорьев М.А. Материаловедение для столяров и плотников. М.,1981.
Прозоровский Н.И. Технология отделки столярных изделий.
