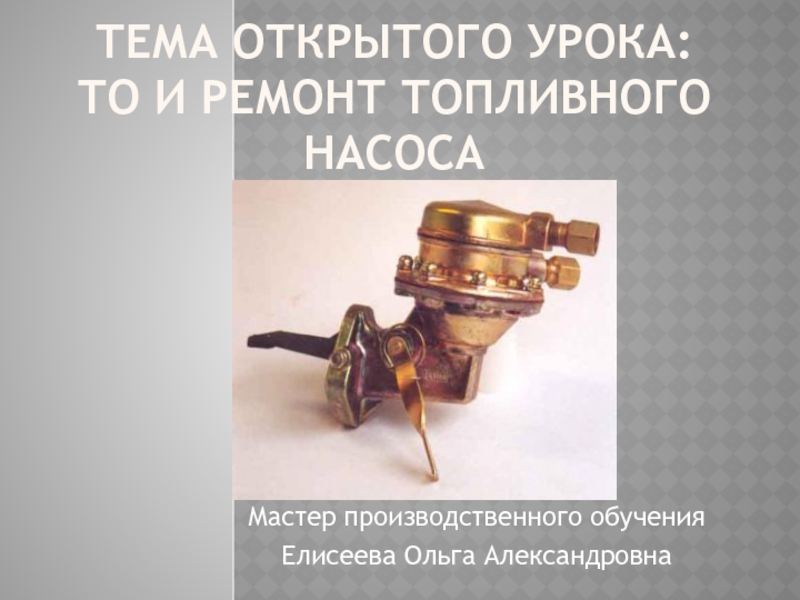

Презентация, доклад на тему Открытый урок производственного обучения Устройство и ремонт топливного насоса Открытый урок

Елисеева Ольга Александровна

ТО и ремонт топливного насоса.
Задачи урока:
ознакомить и сформировать прочные практические навыки и знания по ТО и ремонту топливного насоса
научить применять на практике ранее полученные знания по ремонту топливного насоса
 закрепить усвоение темы через выполнение практической работы

топливной насос?

насоса.

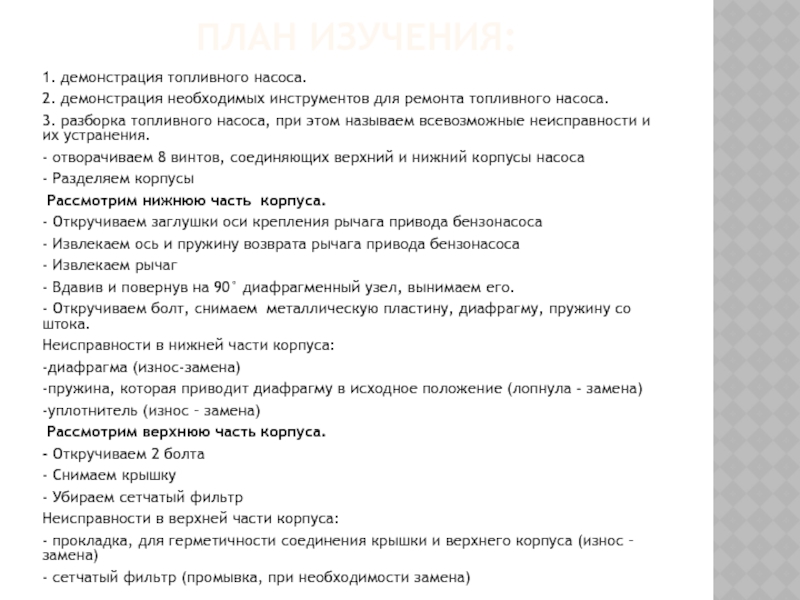

3. разборка топливного насоса, при этом называем всевозможные неисправности и их устранения.
- отворачиваем 8 винтов, соединяющих верхний и нижний корпусы насоса
- Разделяем корпусы
 Рассмотрим нижнюю часть корпуса.
- Откручиваем заглушки оси крепления рычага привода бензонасоса
- Извлекаем ось и пружину возврата рычага привода бензонасоса
- Извлекаем рычаг
- Вдавив и повернув на 90° диафрагменный узел, вынимаем его.
- Откручиваем болт, снимаем металлическую пластину, диафрагму, пружину со штока.
Неисправности в нижней части корпуса:
-диафрагма (износ-замена)
-пружина, которая приводит диафрагму в исходное положение (лопнула - замена)
-уплотнитель (износ – замена)
 Рассмотрим верхнюю часть корпуса.
- Откручиваем 2 болта
- Снимаем крышку
- Убираем сетчатый фильтр
Неисправности в верхней части корпуса:
- прокладка, для герметичности соединения крышки и верхнего корпуса (износ – замена)
- сетчатый фильтр (промывка, при необходимости замена)

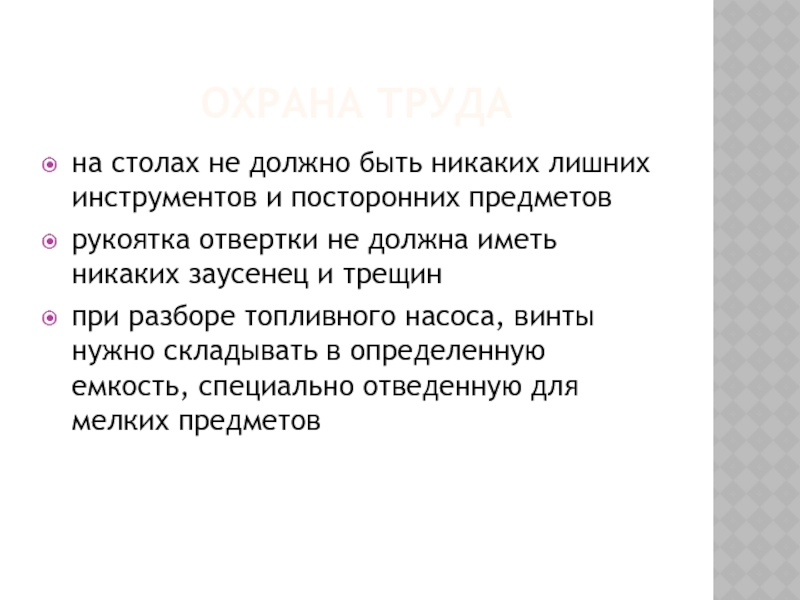

предметов
рукоятка отвертки не должна иметь никаких заусенец и трещин
при разборе топливного насоса, винты нужно складывать в определенную емкость, специально отведенную для мелких предметов

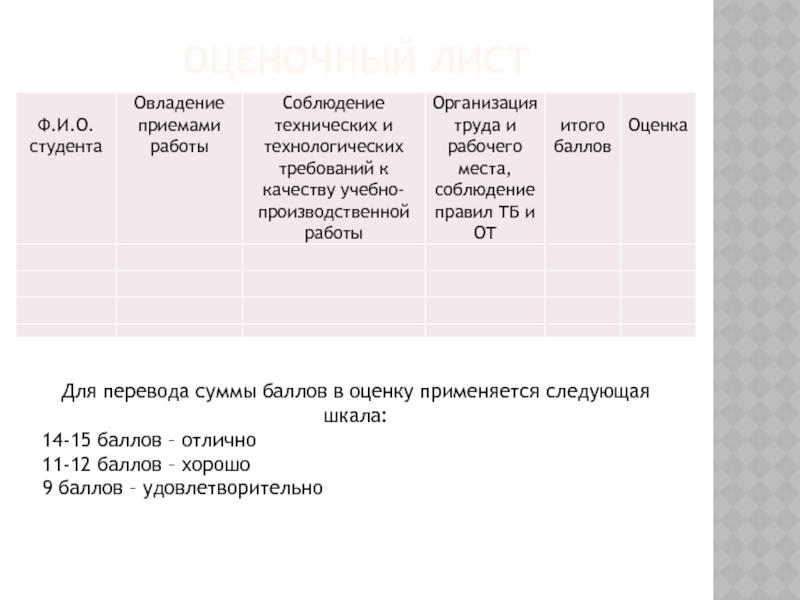

применяется следующая шкала:
14-15 баллов – отлично
11-12 баллов – хорошо
9 баллов – удовлетворительно
