Презентация, доклад на тему НЕРАЗЪЕМНЫЕ СВАРНЫЕ СОЕЛИНЕНИЯ

область

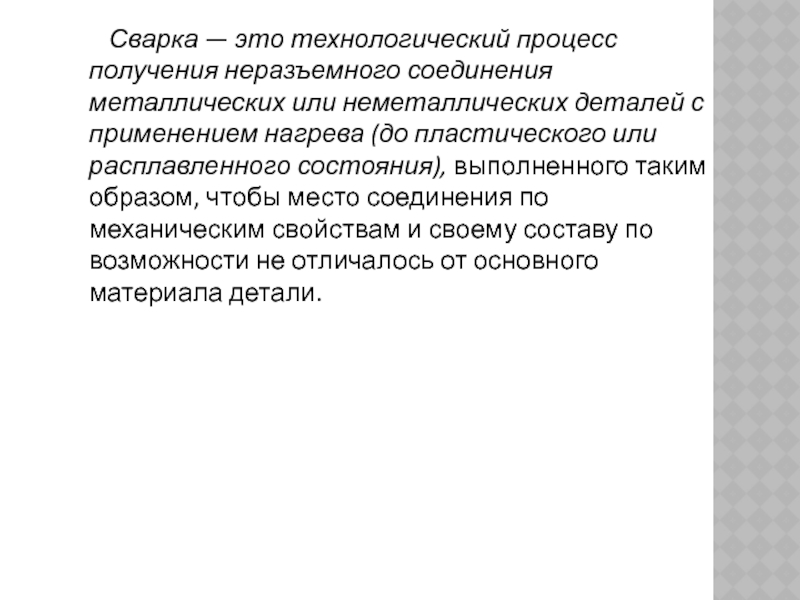

деталей с применением нагрева (до пластического или расплавленного состояния), выполненного таким обра­зом, чтобы место соединения по механическим свойствам и своему составу по возможности не отличалось от основного материала детали.

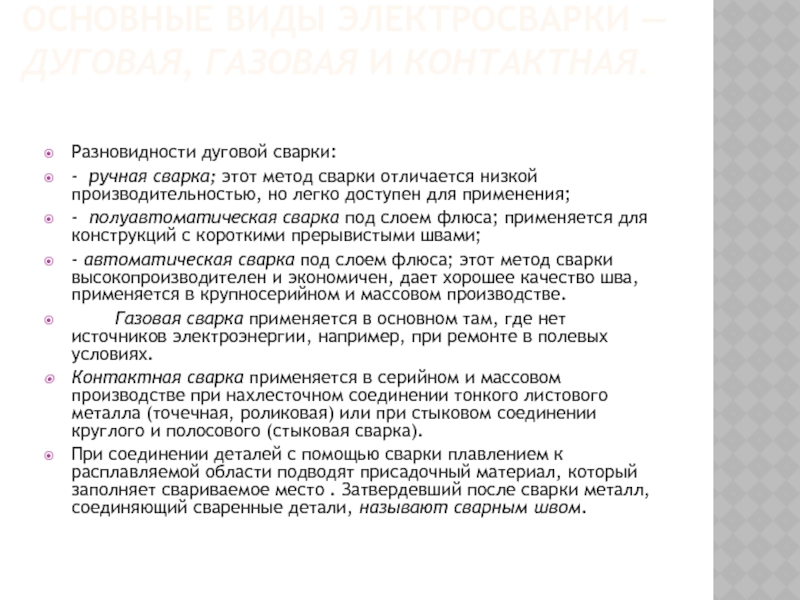

сварка; этот метод сварки отличается низкой производитель­ностью, но легко доступен для применения;
- полуавтоматическая сварка под слоем флюса; применяется для конструкций с короткими прерывистыми швами;
- автоматическая сварка под слоем флюса; этот метод сварки высоко­производителен и экономичен, дает хорошее качество шва, применя­ется в крупносерийном и массовом производстве.
Газовая сварка применяется в основном там, где нет источников электроэнергии, например, при ремонте в полевых условиях.
Контактная сварка применяется в серийном и массовом производстве при нахлесточном соединении тонкого листового металла (точечная, роли­ковая) или при стыковом соединении круглого и полосового (стыковая сварка).
При соединении деталей с помощью сварки плавлением к расплавляе­мой области подводят присадочный материал, который заполняет свари­ваемое место . Затвердевший после сварки металл, соединяющий сваренные детали, называют сварным швом.

сравнительной простотой технологического процесса сварки.

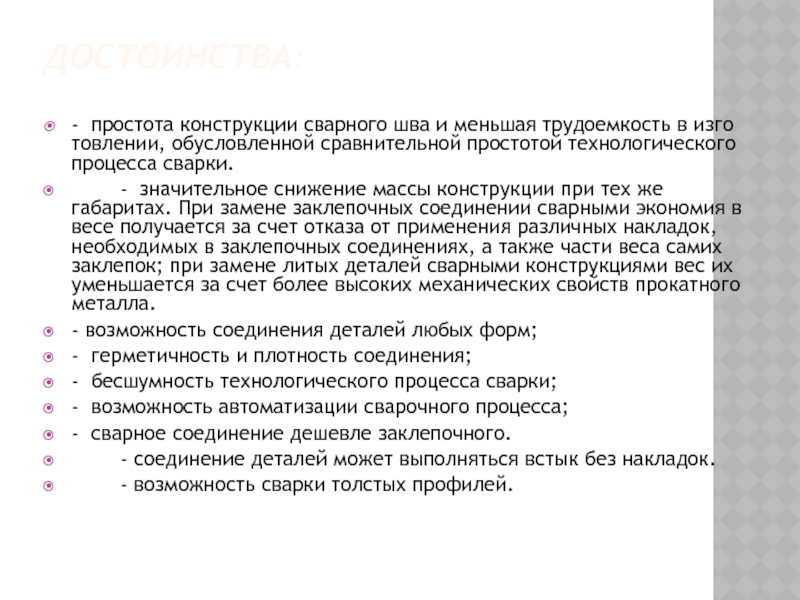

- значительное снижение массы конструкции при тех же габаритах. При замене заклепочных соединении сварными экономия в весе получается за счет отказа от применения различных накладок, необходимых в заклепочных соединениях, а также части веса са­мих заклепок; при замене литых деталей сварными конструкциями вес их уменьшается за счет более высоких механических свойств прокатного металла.
- возможность соединения деталей любых форм;
- герметичность и плотность соединения;
- бесшумность технологического процесса сварки;
- возможность автоматизации сварочного процесса;
- сварное соединение дешевле заклепочного.
- соединение деталей может выполняться встык без накладок.
- возможность сварки толстых профилей.

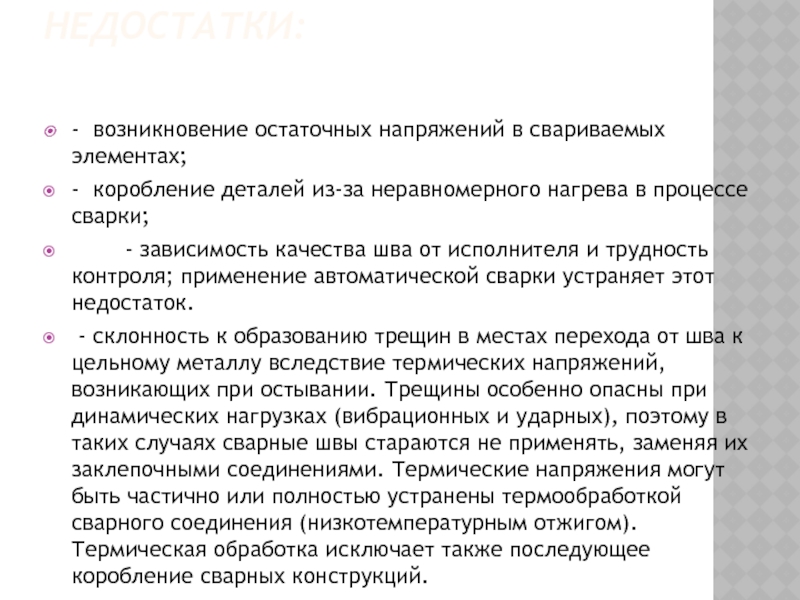

нагрева в процессе сварки;
- зависимость качества шва от исполнителя и труд­ность контроля; применение автоматической сварки устраняет этот недостаток.
- склонность к образованию трещин в местах перехо­да от шва к цельному металлу вследствие термических напряже­ний, возникающих при остывании. Трещины особенно опасны при динамических нагрузках (вибрационных и ударных), поэтому в таких случаях сварные швы стараются не применять, заменяя их заклепочными соединениями. Термические напряжения могут быть частично или полностью устранены термообработкой сварного соединения (низкотемпера­турным отжигом). Термическая обработка исключает также последующее коробление сварных конструкций.

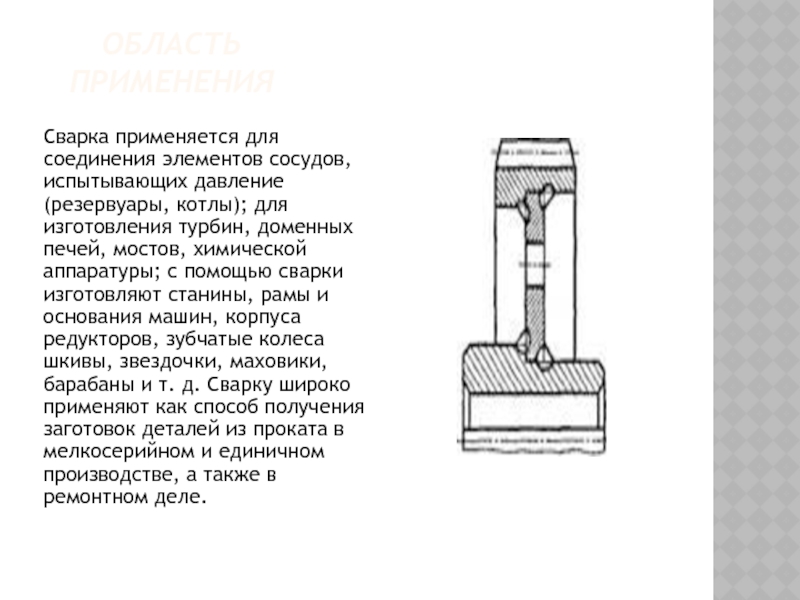

для изготовления турбин, до­менных печей, мостов, химической аппаратуры; с помо­щью сварки изготовляют станины, рамы и основания машин, корпуса редукторов, зубчатые колеса шкивы, звездочки, маховики, барабаны и т. д. Сварку широко применяют как способ получения заготовок деталей из проката в мелкосерийном и единичном производстве, а также в ремонтном деле.

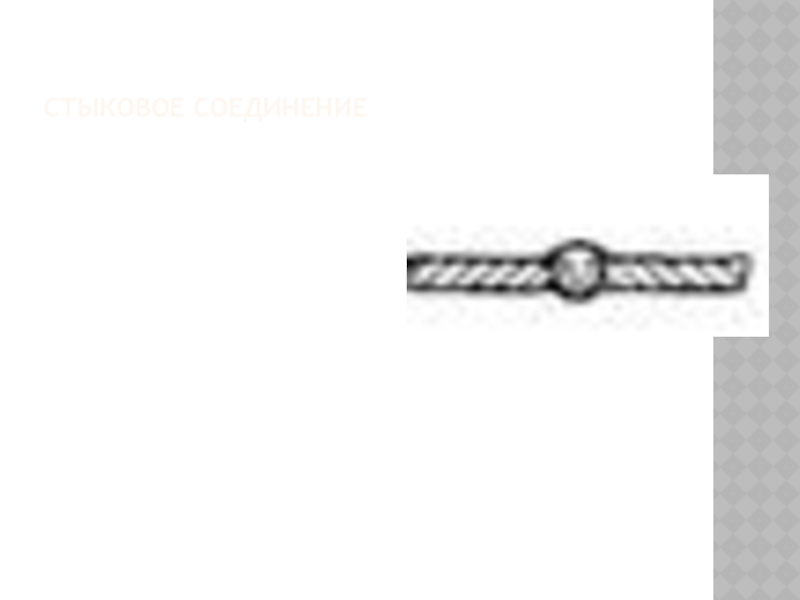

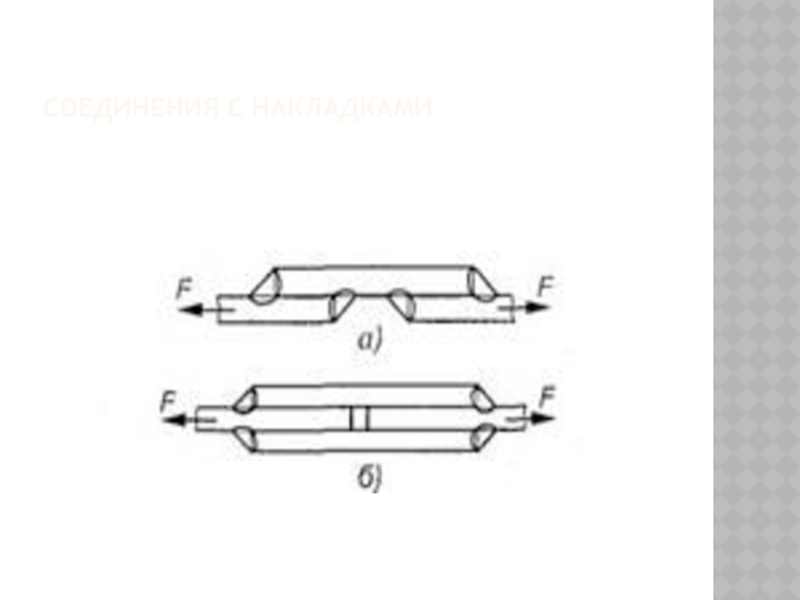

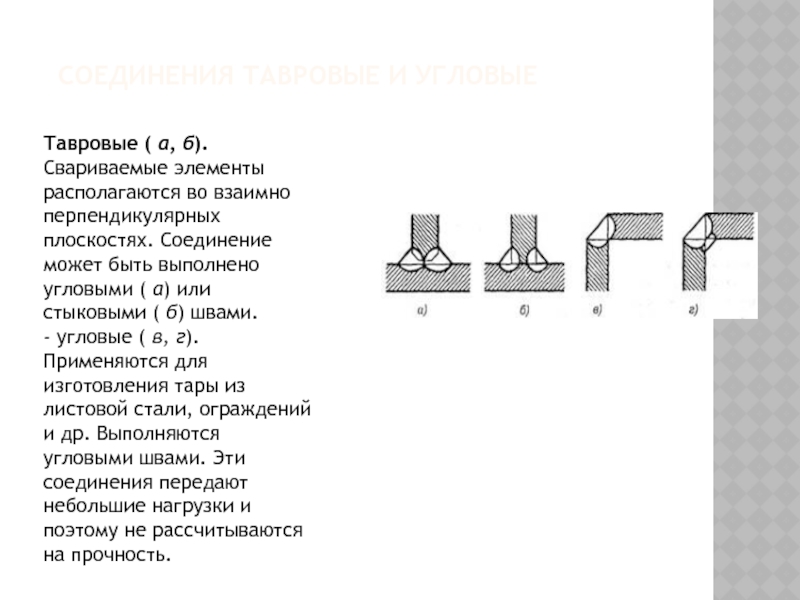

взаимно перпендикулярных плоскостях. Соединение может быть выполнено угловыми ( а) или стыковыми ( б) швами.
- угловые ( в, г). Применяются для изготовления тары из листовой стали, ограждений и др. Выполняются угловыми швами. Эти соединения передают небольшие нагрузки и поэтому не рассчитываются на прочность.

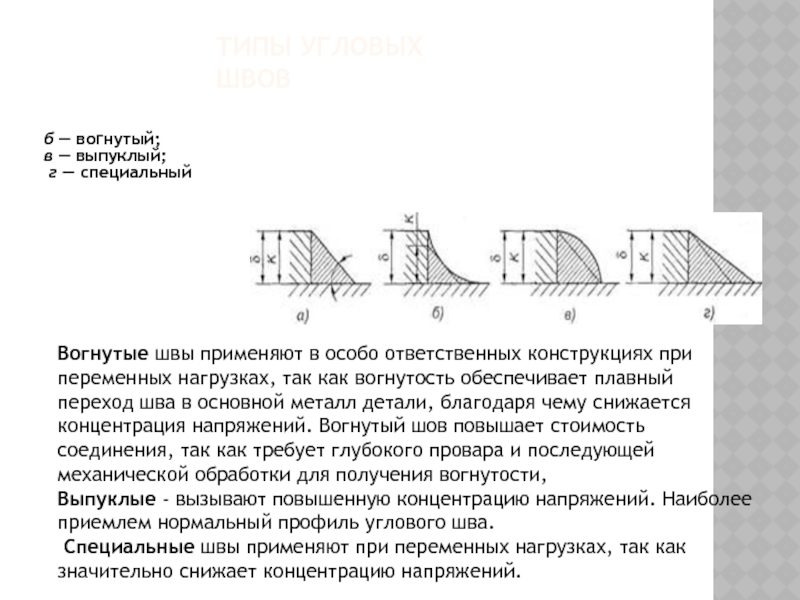

швы применяют в особо ответственных конструкциях при переменных нагрузках, так как вогнутость обеспечивает плавный переход шва в основной металл детали, благодаря чему снижается концентрация напряжений. Вогнутый шов повышает стоимость соединения, так как требует глубокого провара и последующей механической обработки для получения вогнутости,
Выпуклые - вызывают повышенную концентрацию напряжений. Наиболее приемлем нормальный профиль углового шва.
Специальные швы применяют при переменных нагрузках, так как значительно снижает концентрацию напряжений.

ЯВЛЯЕТСЯ ОПРЕДЕЛЕНИЕ ДЛИНЫ ШВА.

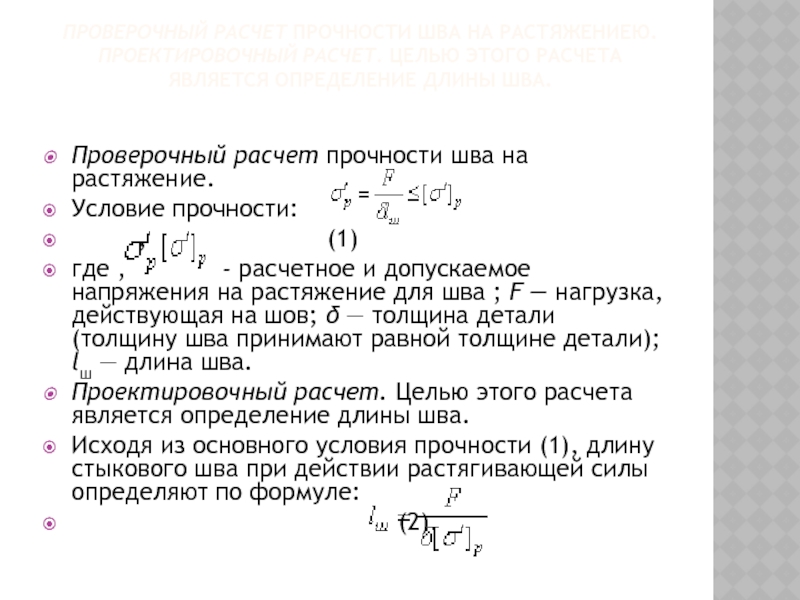

Проверочный расчет прочности шва на растяжение.
Условие прочности:
, (1)
где , - расчетное и допускаемое напряжения на растяжение для шва ; F — нагрузка, действующая на шов; δ — толщина детали (толщину шва принимают равной толщине детали); lш — длина шва.
Проектировочный расчет. Целью этого расчета является определение длины шва.
Исходя из основного условия прочности (1), длину стыкового шва при действии растягивающей силы определяют по формуле:
(2)
