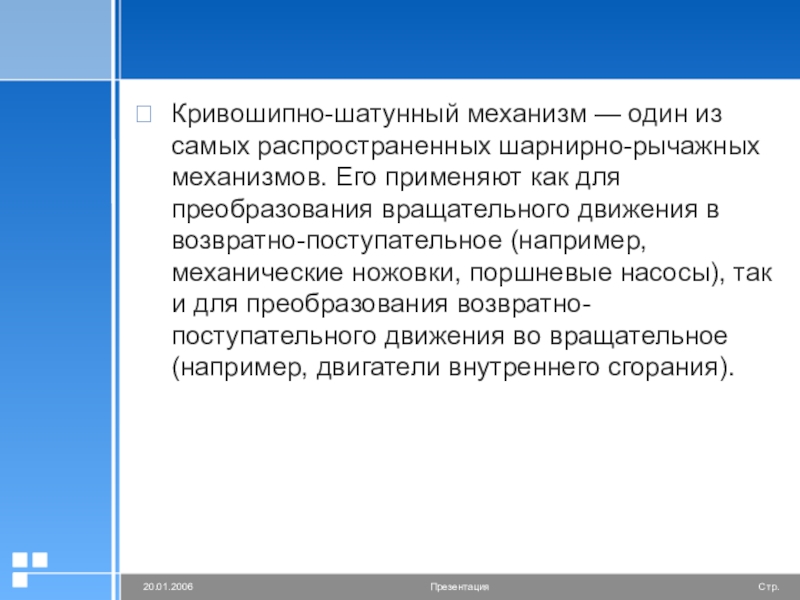

Кривошипно-шатунный механизм — один из самых распространенных шарнирно-рычажных механизмов. Его применяют как для преобразования вращательного движения в возвратно-поступательное (например, механические ножовки, поршневые насосы), так и для преобразования возвратно-поступательного движения во вращательное (например, двигатели внутреннего сгорания).
Слайд 2Кривошипно-шатунный механизм — один из самых распространенных шарнирно-рычажных механизмов. Его применяют
как для преобразования вращательного движения в возвратно-поступательное (например, механические ножовки, поршневые насосы), так и для преобразования возвратно-поступательного движения во вращательное (например, двигатели внутреннего сгорания).

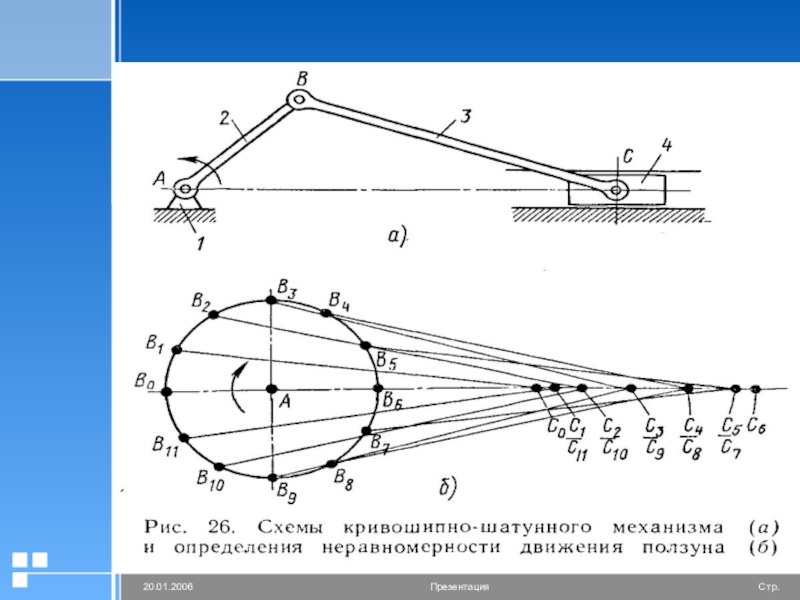

Слайд 4Кривошип 2 (рис. 26, а) непрерывно вращается, ползун 4 совершает возвратно-поступательное,
а шатун 3 — сложное плоскопараллельное движение; стойка / является неподвижным звеном.
Слайд 5При повороте кривошипа на равные углы ползун проходит неравные участки пути.
Это легко обнаружить, если на одной схеме изобразить звенья механизма в последовательно занимаемых им положениях (рис. 26, б). Таким образом, равномерное вращение кривошипа преобразуется в неравномерное возвратно-поступательное движение ползуна. Полный ход ползуна равен удвоенной длине кривошипа

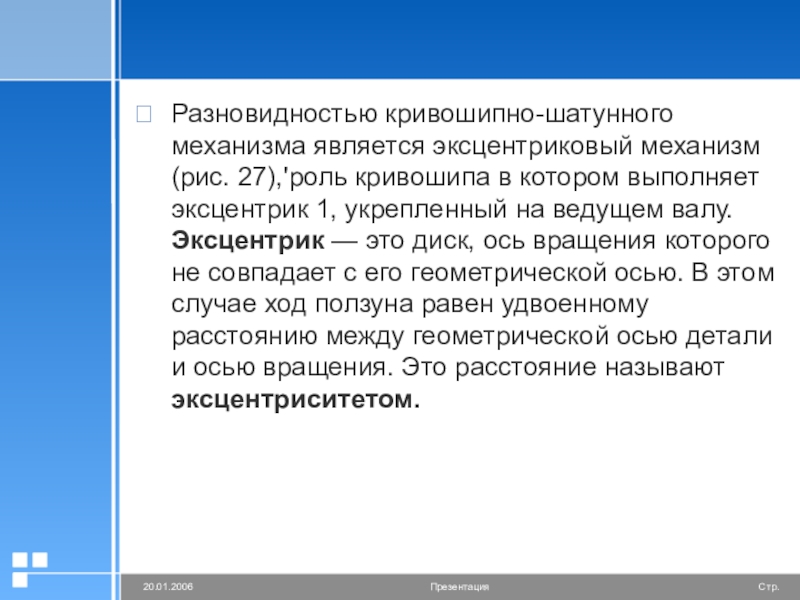

Слайд 7Разновидностью кривошипно-шатунного механизма является эксцентриковый механизм (рис. 27),'роль кривошипа в котором
выполняет эксцентрик 1, укрепленный на ведущем валу. Эксцентрик — это диск, ось вращения которого не совпадает с его геометрической осью. В этом случае ход ползуна равен удвоенному расстоянию между геометрической осью детали и осью вращения. Это расстояние называют эксцентриситетом.
