РИС.1 ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯКонструктивное оформление систем вентиляции определяется видом систем и их назначением. приточные системы с механическим побуждением движения воздуха состоят из следующих конструктивных элементов: воздухоприемного устройства для забора наружного воздуха; приточной камеры, в которой размещаются вентилятор

Слайд 1КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СИСТЕМ ВЕНТИЛЯЦИИ

ПОДГОТОВИЛИ СТУДЕНТЫ ГРУППЫ ТС-13-1/д ГПОУ «ДЭМТ»

КУРИННАЯ Д.
ОЛЕЙНИК А.
ДУНАЕВА

С.
МОРДВИНОВ А.
ИСЛАМГУЛОВ Д.
ЗУЕВ Я.
ПРЕПОДАВАТЕЛЬ:
ВЛАДИМИРОВА Л.Ю.
КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СИСТЕМ ВЕНТИЛЯЦИИПОДГОТОВИЛИ СТУДЕНТЫ ГРУППЫ ТС-13-1/д ГПОУ «ДЭМТ»КУРИННАЯ Д.ОЛЕЙНИК А.ДУНАЕВА С.МОРДВИНОВ А.ИСЛАМГУЛОВ Д.ЗУЕВ Я.ПРЕПОДАВАТЕЛЬ:ВЛАДИМИРОВА Л.Ю.

Слайд 2РИС.1 ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

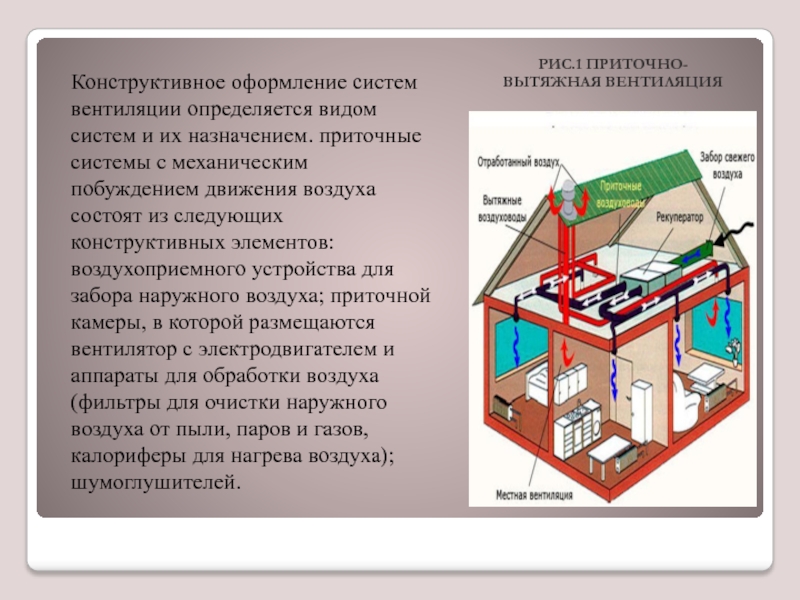

Конструктивное оформление систем вентиляции определяется видом систем и их

назначением. приточные системы с механическим побуждением движения воздуха состоят из следующих конструктивных элементов: воздухоприемного устройства для забора наружного воздуха; приточной камеры, в которой размещаются вентилятор с электродвигателем и аппараты для обработки воздуха (фильтры для очистки наружного воздуха от пыли, паров и газов, калориферы для нагрева воздуха); шумоглушителей.
РИС.1 ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯКонструктивное оформление систем вентиляции определяется видом систем и их назначением. приточные системы с механическим побуждением

Слайд 3Рисунок 2 - ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

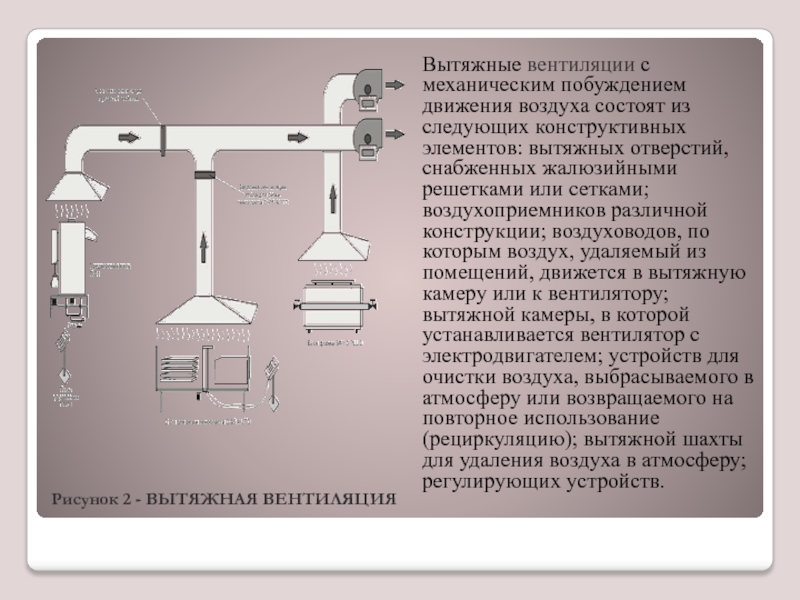

Вытяжные вентиляции с механическим побуждением движения воздуха

состоят из следующих конструктивных элементов: вытяжных отверстий, снабженных жалюзийными решетками или сетками; воздухоприемников различной конструкции; воздуховодов, по которым воздух, удаляемый из помещений, движется в вытяжную камеру или к вентилятору; вытяжной камеры, в которой устанавливается вентилятор с электродвигателем; устройств для очистки воздуха, выбрасываемого в атмосферу или возвращаемого на повторное использование (рециркуляцию); вытяжной шахты для удаления воздуха в атмосферу; регулирующих устройств.

Рисунок 2 - ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯВытяжные вентиляции с механическим побуждением движения воздуха состоят из следующих конструктивных элементов: вытяжных

Слайд 4ВЕНТИЛЯЦИОННЫЕ КАНАЛЫ

ВЕНТИЛЯЦИОННЫЕ КАНАЛЫ

Слайд 5Рисунок 3 - ВЕНТИЛЯЦИОННЫЕ КАНАЛЫ

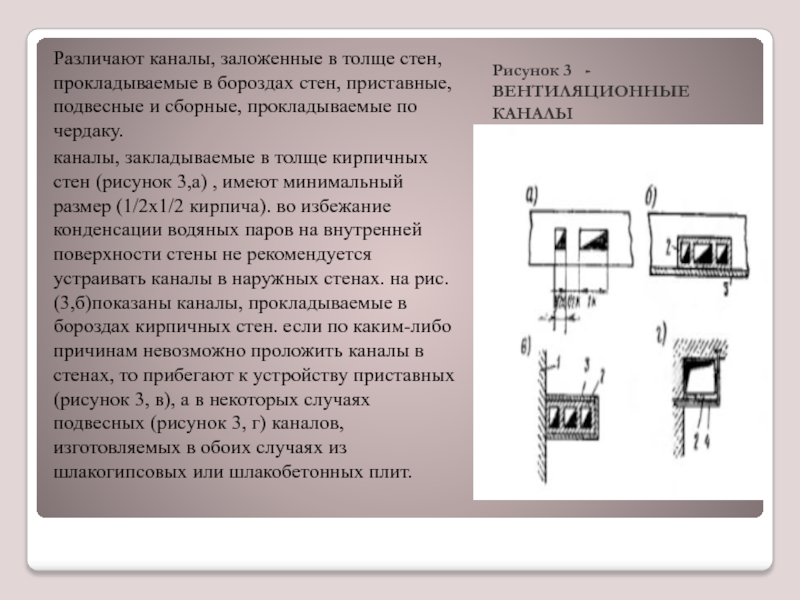

Различают каналы, заложенные в толще стен,

прокладываемые в бороздах стен, приставные, подвесные и сборные, прокладываемые по чердаку.
каналы, закладываемые в толще кирпичных стен (рисунок 3,а) , имеют минимальный размер (1/2х1/2 кирпича). во избежание конденсации водяных паров на внутренней поверхности стены не рекомендуется устраивать каналы в наружных стенах. на рис. (3,б)показаны каналы, прокладываемые в бороздах кирпичных стен. если по каким-либо причинам невозможно проложить каналы в стенах, то прибегают к устройству приставных (рисунок 3, в), а в некоторых случаях подвесных (рисунок 3, г) каналов, изготовляемых в обоих случаях из шлакогипсовых или шлакобетонных плит.
Рисунок 3  - ВЕНТИЛЯЦИОННЫЕ КАНАЛЫРазличают каналы, заложенные в толще стен, прокладываемые в бороздах стен, приставные, подвесные

Слайд 6В СООТВЕТСТВИИ С ПОЖАРНЫМИ ТРЕБОВАНИЯМИ В ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЯХ ВЫСОТОЙ

ДО ПЯТИ ЭТАЖЕЙ НЕ ДОПУСКАЕТСЯ ПРИСОЕДИНЯТЬ К ОДНОМУ ВЫТЯЖНОМУ КАНАЛУ ПОМЕЩЕНИЯ, РАСПОЛОЖЕННЫЕ В ДРУГИХ ЭТАЖАХ ЗДАНИЯ. В ЗДАНИЯХ С ЧИСЛОМ ЭТАЖЕЙ БОЛЕЕ ПЯТИ РАЗРЕШАЕТСЯ ОБЪЕДИНЯТЬ ОТДЕЛЬНЫЕ ВЫТЯЖНЫЕ КАНАЛЫ . В БЕСЧЕРДАЧНЫХ ЖИЛЫХ ЗДАНИЯХ, КАК ПРАВИЛО, УСТРАИВАЮТ РАЗДЕЛЬНЫЕ ВЕНТИЛЯЦИОННЫЕ ВЫТЯЖНЫЕ КАНАЛЫ ОТ КАЖДОГО ЭТАЖА И ВЫВОДЯТ ИХ ВЫШЕ КРЫШИ ЗДАНИЯ С ВЫПУСКОМ ВОЗДУХА ЧЕРЕЗ ЗОНТ В АТМОСФЕРУ.
В СООТВЕТСТВИИ С ПОЖАРНЫМИ ТРЕБОВАНИЯМИ В ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЯХ ВЫСОТОЙ ДО ПЯТИ ЭТАЖЕЙ НЕ ДОПУСКАЕТСЯ ПРИСОЕДИНЯТЬ

Слайд 7ЖАЛЮЗИЙНЫЕ РЕШЕТКИ

ЖАЛЮЗИЙНЫЕ РЕШЕТКИ

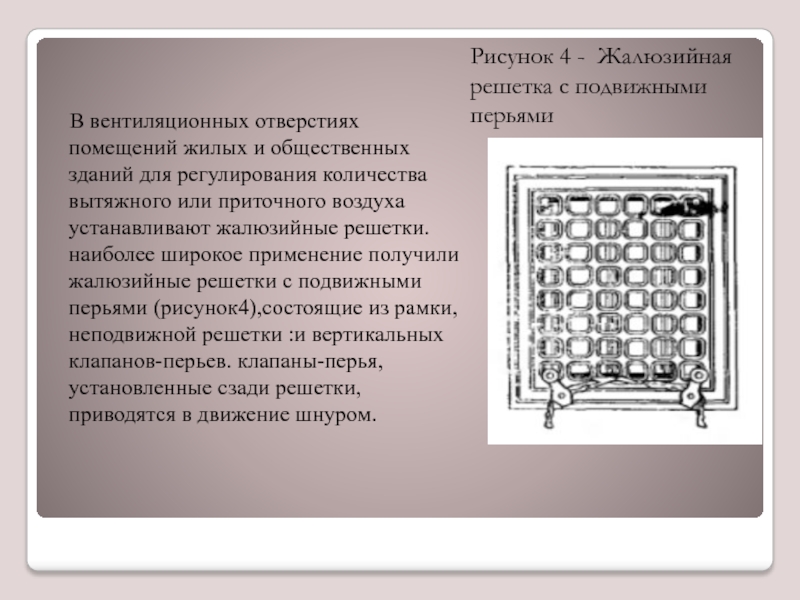

Слайд 8Рисунок 4 - Жалюзийная решетка с подвижными перьями
В вентиляционных отверстиях помещений

жилых и общественных зданий для регулирования количества вытяжного или приточного воздуха устанавливают жалюзийные решетки. наиболее широкое применение получили жалюзийные решетки с подвижными перьями (рисунок4),состоящие из рамки, неподвижной решетки :и вертикальных клапанов-перьев. клапаны-перья, установленные сзади решетки, приводятся в движение шнуром.
Рисунок 4 - Жалюзийная решетка с подвижными перьямиВ вентиляционных отверстиях помещений жилых и общественных зданий для регулирования

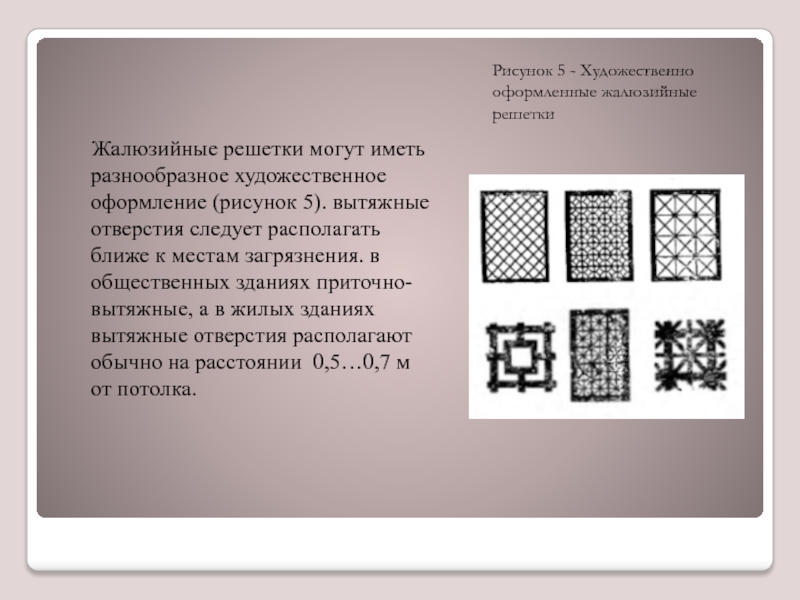

Слайд 9Рисунок 5 - Художественно оформленные жалюзийные решетки
Жалюзийные решетки могут иметь разнообразное

художественное оформление (рисунок 5). вытяжные отверстия следует располагать ближе к местам загрязнения. в общественных зданиях приточно-вытяжные, а в жилых зданиях вытяжные отверстия располагают обычно на расстоянии 0,5…0,7 м от потолка.





Рисунок 5 - Художественно оформленные жалюзийные решеткиЖалюзийные решетки могут иметь разнообразное художественное оформление (рисунок 5). вытяжные отверстия

Слайд 10ВОЗДУХОЗАБОРНЫЕ ШАХТЫ

ВОЗДУХОЗАБОРНЫЕ ШАХТЫ

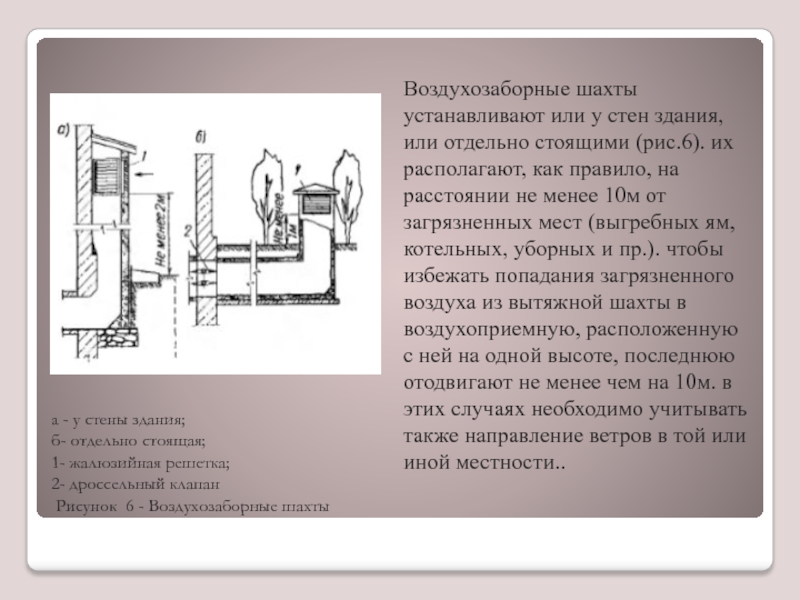

Слайд 11а - у стены здания; б- отдельно стоящая; 1- жалюзийная решетка; 2- дроссельный клапан

Рисунок 6 - Воздухозаборные шахты

Воздухозаборные шахты устанавливают или у стен здания, или отдельно стоящими (рис.6). их располагают, как правило, на расстоянии не менее 10м от загрязненных мест (выгребных ям, котельных, уборных и пр.). чтобы избежать попадания загрязненного воздуха из вытяжной шахты в воздухоприемную, расположенную с ней на одной высоте, последнюю отодвигают не менее чем на 10м. в этих случаях необходимо учитывать также направление ветров в той или иной местности..

а - у стены здания; б- отдельно стоящая; 1- жалюзийная решетка; 2- дроссельный клапан  Рисунок 6

Слайд 12ВОЗДУХОВОДЫ

ВОЗДУХОВОДЫ

Слайд 13Рисунок 7 - ВОЗДУХОВОД

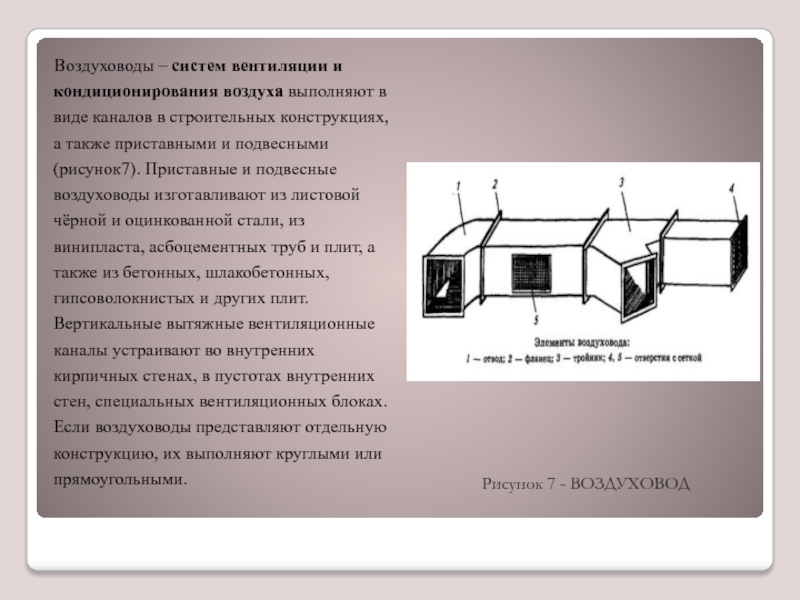

Воздуховоды – систем вентиляции и кондиционирования воздуха выполняют

в виде каналов в строительных конструкциях, а также приставными и подвесными (рисунок7). Приставные и подвесные воздуховоды изготавливают из листовой чёрной и оцинкованной стали, из винипласта, асбоцементных труб и плит, а также из бетонных, шлакобетонных, гипсоволокнистых и других плит. Вертикальные вытяжные вентиляционные каналы устраивают во внутренних кирпичных стенах, в пустотах внутренних стен, специальных вентиляционных блоках. Если воздуховоды представляют отдельную конструкцию, их выполняют круглыми или прямоугольными.
Рисунок 7 - ВОЗДУХОВОД Воздуховоды – систем вентиляции и кондиционирования воздуха выполняют в виде каналов в строительных

Слайд 14ВОЗДУХОВЫБРОСНЫЕ ШАХТЫ

ВОЗДУХОВЫБРОСНЫЕ ШАХТЫ

Слайд 15Рисунок 8 - ВОЗДУХОСБРОСНАЯ ШАХТА
Воздуховыбросные шахты предназначены для выброса загрязнённого воздуха

в атмосферу. их устраивают над кровлей здания на высоте не менее 1 м от уровня конька до устья шахты. через вохдуховыбросные шахты удаляется воздух общеобменной и местной вентиляции. воздуховыбросные шахты систем механической вентиляции выполняют из листовой стали и не утепляют, так как через них проходит много воздуха, который не успевает охладиться до температуры точки росы.
Рисунок 8 - ВОЗДУХОСБРОСНАЯ ШАХТАВоздуховыбросные шахты предназначены для выброса загрязнённого воздуха в атмосферу. их устраивают над кровлей
