Презентация, доклад на тему Конструктивные элементы систем вентиляции

С целью создания комфортного микроклимата внутри помещения необходима циркуляция воздушных масс. Для решения данной задачи здания оснащают вентиляционными системами: т.е. снабжают ее различными конструктивными элементами для подачи воздуха. Важной составляющей подобных коммуникаций

Слайд 1КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СИСТЕМ ВЕНТИЛЯЦИИ


ПОДГОТОВИЛИ РАБОТУ СТУДЕНТЫ ГРУППЫ ТС-16-1/д

ГПОУ ДЭМТ
Руководитель преподаватель:
Владимирова Л.Ю.


ГПОУ «Донецкий электрометаллургический техникум»

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СИСТЕМ ВЕНТИЛЯЦИИПОДГОТОВИЛИ РАБОТУ СТУДЕНТЫ ГРУППЫ ТС-16-1/д

Слайд 2 С целью создания комфортного микроклимата внутри помещения

необходима циркуляция воздушных масс. Для решения данной задачи здания оснащают вентиляционными системами: т.е. снабжают ее различными конструктивными элементами для подачи воздуха. Важной составляющей подобных коммуникаций считаются воздуховоды, по которым производится движение потоков.
Ассортимент современных воздуховодов, присутствующих на строительном рынке очень широк: различные виды, различные материалы. Всегда можно подобрать такое сочетание, которое будет точно соответствовать вашим запросам и решит поставленную задачу по вентиляции.

С целью создания комфортного микроклимата внутри помещения необходима циркуляция воздушных масс. Для решения

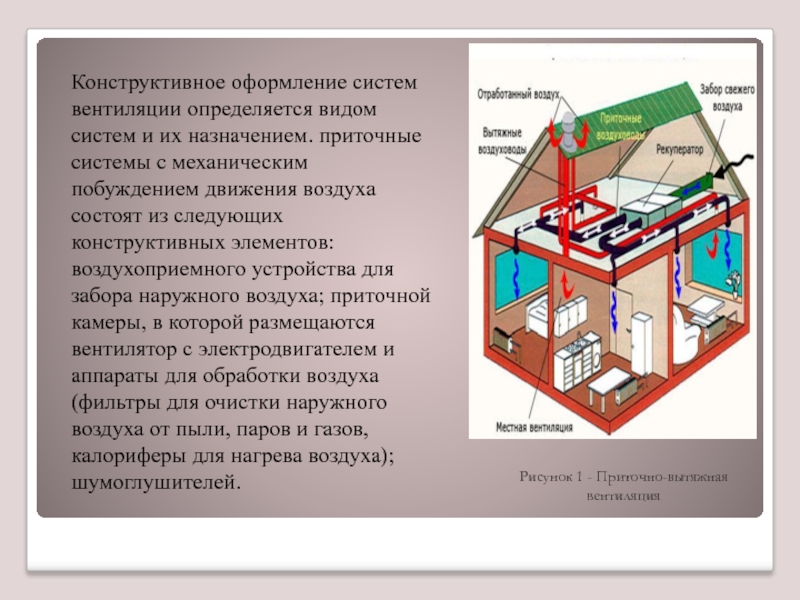

Слайд 3Рисунок 1 - Приточно-вытяжная вентиляция
Конструктивное оформление систем вентиляции определяется видом систем

и их назначением. приточные системы с механическим побуждением движения воздуха состоят из следующих конструктивных элементов: воздухоприемного устройства для забора наружного воздуха; приточной камеры, в которой размещаются вентилятор с электродвигателем и аппараты для обработки воздуха (фильтры для очистки наружного воздуха от пыли, паров и газов, калориферы для нагрева воздуха); шумоглушителей.
Рисунок 1 - Приточно-вытяжная вентиляцияКонструктивное оформление систем вентиляции определяется видом систем и их назначением. приточные системы с

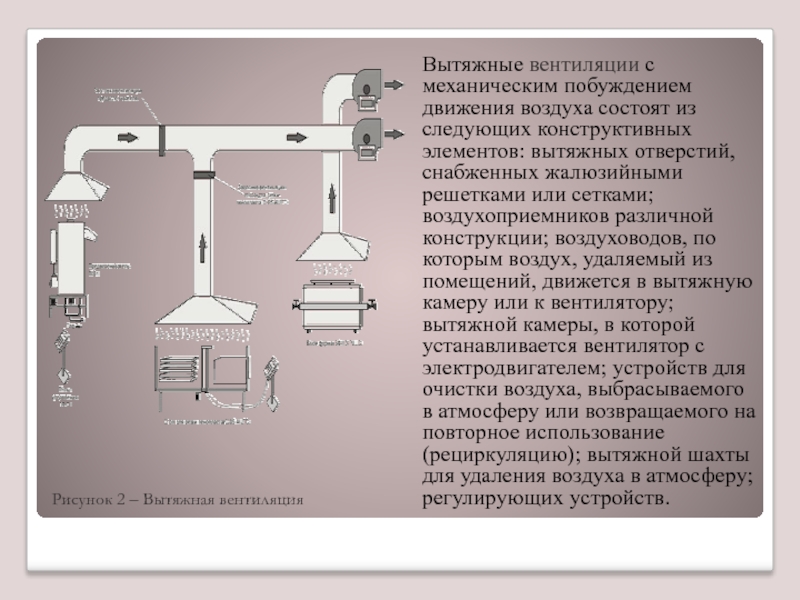

Слайд 4Рисунок 2 – Вытяжная вентиляция
Вытяжные вентиляции с механическим побуждением движения воздуха

состоят из следующих конструктивных элементов: вытяжных отверстий, снабженных жалюзийными решетками или сетками; воздухоприемников различной конструкции; воздуховодов, по которым воздух, удаляемый из помещений, движется в вытяжную камеру или к вентилятору; вытяжной камеры, в которой устанавливается вентилятор с электродвигателем; устройств для очистки воздуха, выбрасываемого в атмосферу или возвращаемого на повторное использование (рециркуляцию); вытяжной шахты для удаления воздуха в атмосферу; регулирующих устройств.

Рисунок 2 – Вытяжная вентиляцияВытяжные вентиляции с механическим побуждением движения воздуха состоят из следующих конструктивных элементов: вытяжных

Слайд 5ВЕНТИЛЯЦИОННЫЕ КАНАЛЫ

ВЕНТИЛЯЦИОННЫЕ КАНАЛЫ

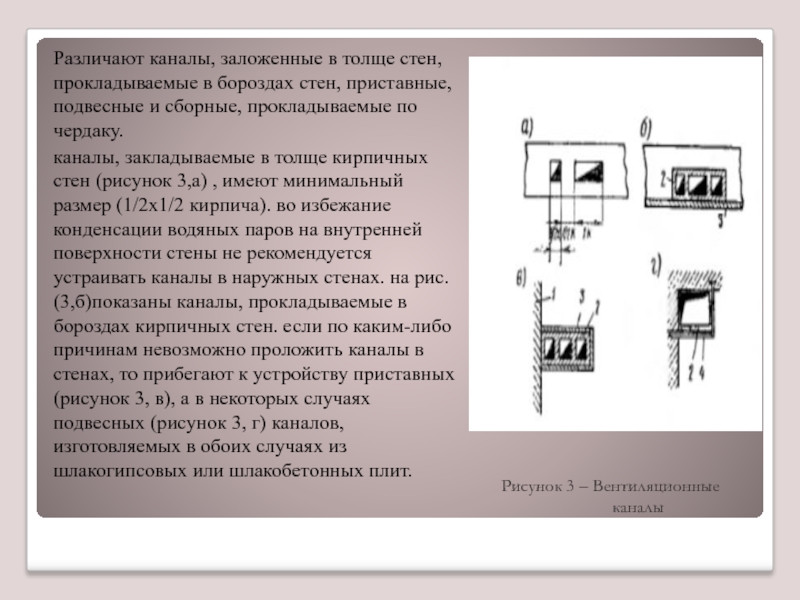

Слайд 6Рисунок 3 – Вентиляционные

каналы


Различают каналы, заложенные в толще стен, прокладываемые в бороздах стен, приставные, подвесные и сборные, прокладываемые по чердаку.
каналы, закладываемые в толще кирпичных стен (рисунок 3,а) , имеют минимальный размер (1/2х1/2 кирпича). во избежание конденсации водяных паров на внутренней поверхности стены не рекомендуется устраивать каналы в наружных стенах. на рис. (3,б)показаны каналы, прокладываемые в бороздах кирпичных стен. если по каким-либо причинам невозможно проложить каналы в стенах, то прибегают к устройству приставных (рисунок 3, в), а в некоторых случаях подвесных (рисунок 3, г) каналов, изготовляемых в обоих случаях из шлакогипсовых или шлакобетонных плит.

Рисунок 3 – Вентиляционные

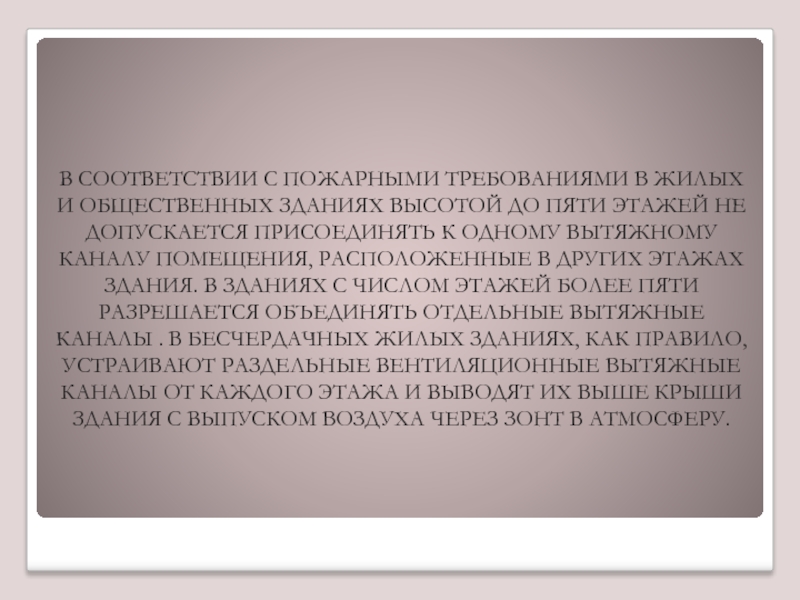

Слайд 7В СООТВЕТСТВИИ С ПОЖАРНЫМИ ТРЕБОВАНИЯМИ В ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЯХ ВЫСОТОЙ

ДО ПЯТИ ЭТАЖЕЙ НЕ ДОПУСКАЕТСЯ ПРИСОЕДИНЯТЬ К ОДНОМУ ВЫТЯЖНОМУ КАНАЛУ ПОМЕЩЕНИЯ, РАСПОЛОЖЕННЫЕ В ДРУГИХ ЭТАЖАХ ЗДАНИЯ. В ЗДАНИЯХ С ЧИСЛОМ ЭТАЖЕЙ БОЛЕЕ ПЯТИ РАЗРЕШАЕТСЯ ОБЪЕДИНЯТЬ ОТДЕЛЬНЫЕ ВЫТЯЖНЫЕ КАНАЛЫ . В БЕСЧЕРДАЧНЫХ ЖИЛЫХ ЗДАНИЯХ, КАК ПРАВИЛО, УСТРАИВАЮТ РАЗДЕЛЬНЫЕ ВЕНТИЛЯЦИОННЫЕ ВЫТЯЖНЫЕ КАНАЛЫ ОТ КАЖДОГО ЭТАЖА И ВЫВОДЯТ ИХ ВЫШЕ КРЫШИ ЗДАНИЯ С ВЫПУСКОМ ВОЗДУХА ЧЕРЕЗ ЗОНТ В АТМОСФЕРУ.
В СООТВЕТСТВИИ С ПОЖАРНЫМИ ТРЕБОВАНИЯМИ В ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЯХ ВЫСОТОЙ ДО ПЯТИ ЭТАЖЕЙ НЕ ДОПУСКАЕТСЯ ПРИСОЕДИНЯТЬ

Слайд 8ЖАЛЮЗИЙНЫЕ РЕШЕТКИ

ЖАЛЮЗИЙНЫЕ РЕШЕТКИ

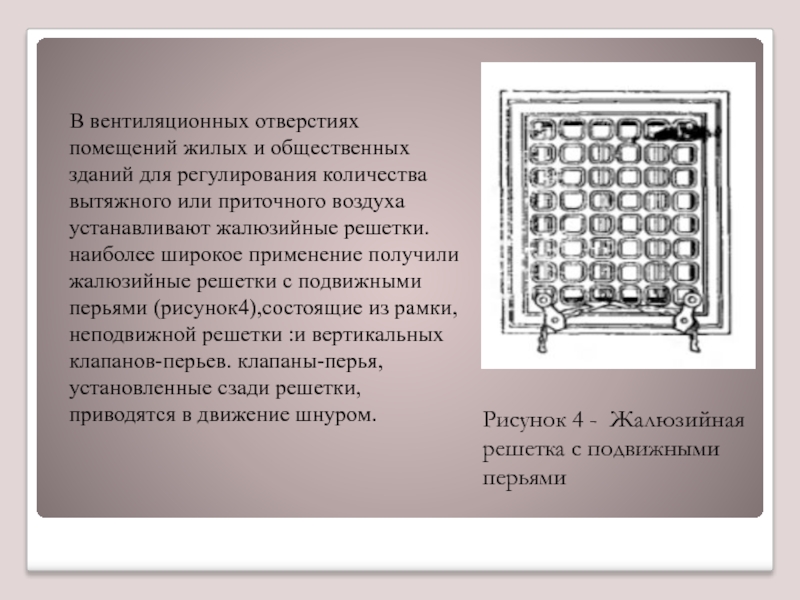

Слайд 9Рисунок 4 - Жалюзийная решетка с подвижными перьями

В вентиляционных отверстиях помещений

жилых и общественных зданий для регулирования количества вытяжного или приточного воздуха устанавливают жалюзийные решетки. наиболее широкое применение получили жалюзийные решетки с подвижными перьями (рисунок4),состоящие из рамки, неподвижной решетки :и вертикальных клапанов-перьев. клапаны-перья, установленные сзади решетки, приводятся в движение шнуром.
Рисунок 4 - Жалюзийная решетка с подвижными перьямиВ вентиляционных отверстиях помещений жилых и общественных зданий для регулирования

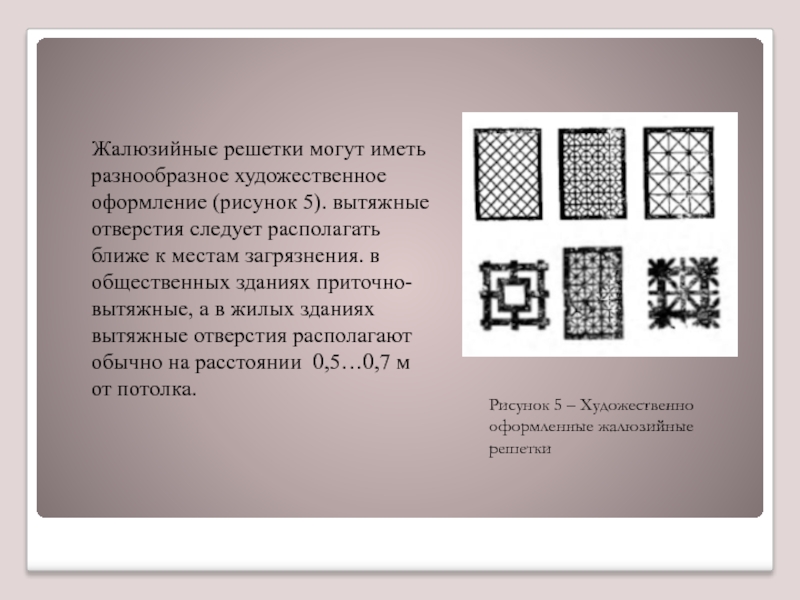

Слайд 10Рисунок 5 – Художественно оформленные жалюзийные решетки
Жалюзийные решетки могут иметь разнообразное

художественное оформление (рисунок 5). вытяжные отверстия следует располагать ближе к местам загрязнения. в общественных зданиях приточно-вытяжные, а в жилых зданиях вытяжные отверстия располагают обычно на расстоянии 0,5…0,7 м от потолка.





Рисунок 5 – Художественно оформленные жалюзийные решеткиЖалюзийные решетки могут иметь разнообразное художественное оформление (рисунок 5). вытяжные отверстия

Слайд 11ВОЗДУХОЗАБОРНЫЕ ШАХТЫ

ВОЗДУХОЗАБОРНЫЕ ШАХТЫ

Слайд 12а - у стены здания; б- отдельно стоящая; 1- жалюзийная решетка; 2- дроссельный клапан

Рисунок 6 – Воздухозаборные шахты

Воздухозаборные шахты устанавливают или у стен здания, или отдельно стоящими (риунок.6). их располагают, как правило, на расстоянии не менее 10м от загрязненных мест (выгребных ям, котельных, уборных и пр.). чтобы избежать попадания загрязненного воздуха из вытяжной шахты в воздухоприемную, расположенную с ней на одной высоте, последнюю отодвигают не менее чем на 10м. в этих случаях необходимо учитывать также направление ветров в той или иной местности..

а - у стены здания; б- отдельно стоящая; 1- жалюзийная решетка; 2- дроссельный клапан  Рисунок 6

Слайд 13ВОЗДУХОВОДЫ

ВОЗДУХОВОДЫ

Слайд 141 – отвод; 2 – фланец; 3 – тройник; 4, 5

– отверстия с сеткой Рисунок 7 – Элементы воздуховода

Воздуховоды – систем вентиляции и кондиционирования воздуха выполняют в виде каналов в строительных конструкциях, а также приставными и подвесными (рисунок7). Приставные и подвесные воздуховоды изготавливают из листовой чёрной и оцинкованной стали, из винипласта, асбоцементных труб и плит, а также из бетонных, шлакобетонных, гипсоволокнистых и других плит. Вертикальные вытяжные вентиляционные каналы устраивают во внутренних кирпичных стенах, в пустотах внутренних стен, специальных вентиляционных блоках. Если воздуховоды представляют отдельную конструкцию, их выполняют круглыми или прямоугольными.

1 – отвод; 2 – фланец; 3 – тройник;  4, 5 – отверстия с сеткой Рисунок

Слайд 15ВОЗДУХОВЫБРОСНЫЕ ШАХТЫ

ВОЗДУХОВЫБРОСНЫЕ ШАХТЫ

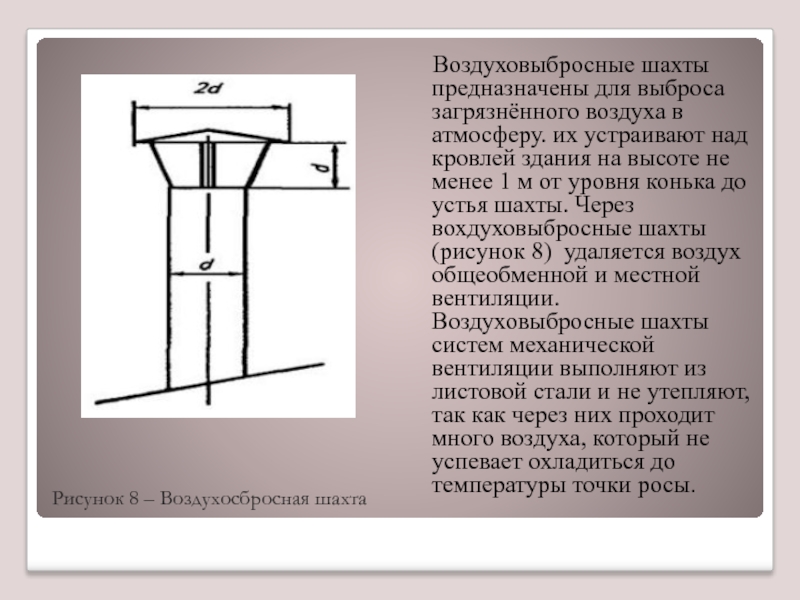

Слайд 16Рисунок 8 – Воздухосбросная шахта
Воздуховыбросные шахты предназначены для выброса загрязнённого

воздуха в атмосферу. их устраивают над кровлей здания на высоте не менее 1 м от уровня конька до устья шахты. Через вохдуховыбросные шахты (рисунок 8) удаляется воздух общеобменной и местной вентиляции. Воздуховыбросные шахты систем механической вентиляции выполняют из листовой стали и не утепляют, так как через них проходит много воздуха, который не успевает охладиться до температуры точки росы.
Рисунок 8 – Воздухосбросная шахта Воздуховыбросные шахты предназначены для выброса загрязнённого воздуха в атмосферу. их устраивают над
