Презентация, доклад на тему Коллективный творческий проект по Технологии
Содержание

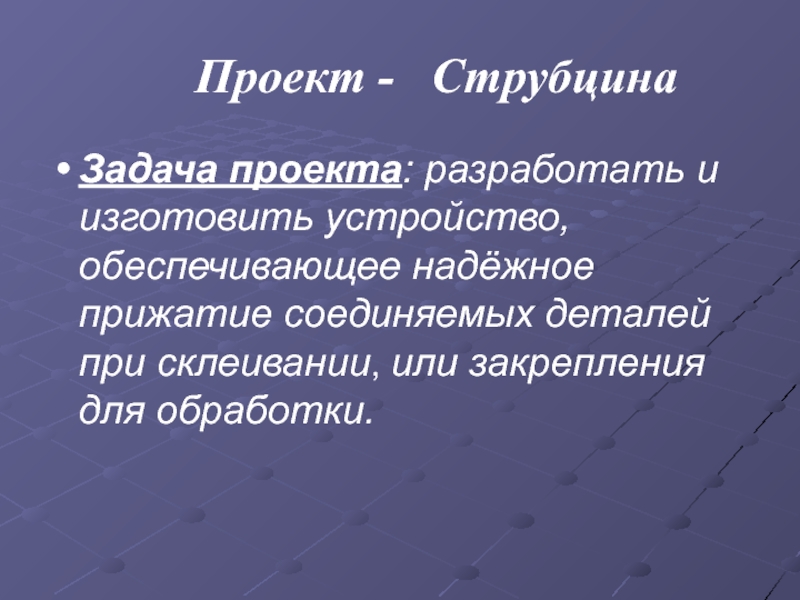

- 1. Коллективный творческий проект по Технологии
- 2. Требования к устройствуФункциональные;Технологические;Экологические;Эстетические:Экономически обоснованные;
- 3. Задачи УрокаНаучиться определить себестоимость и примерную цену

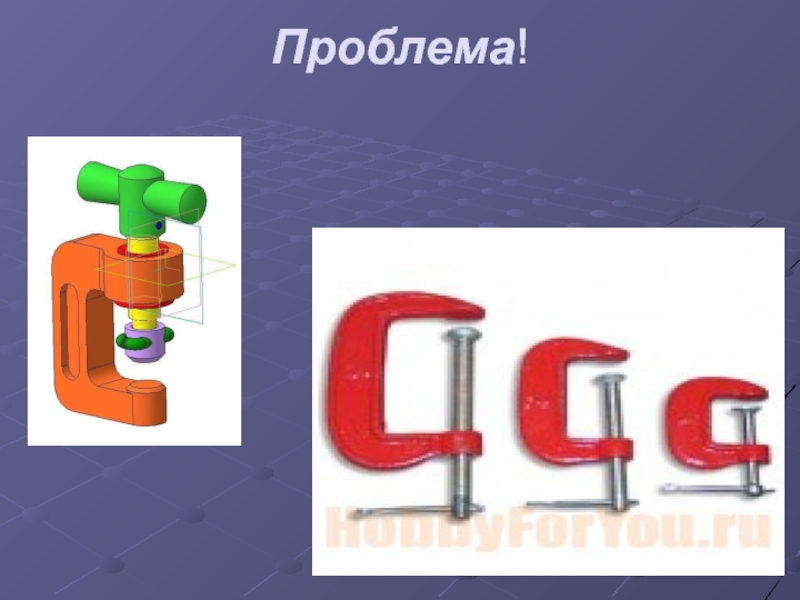

- 4. Проблема!

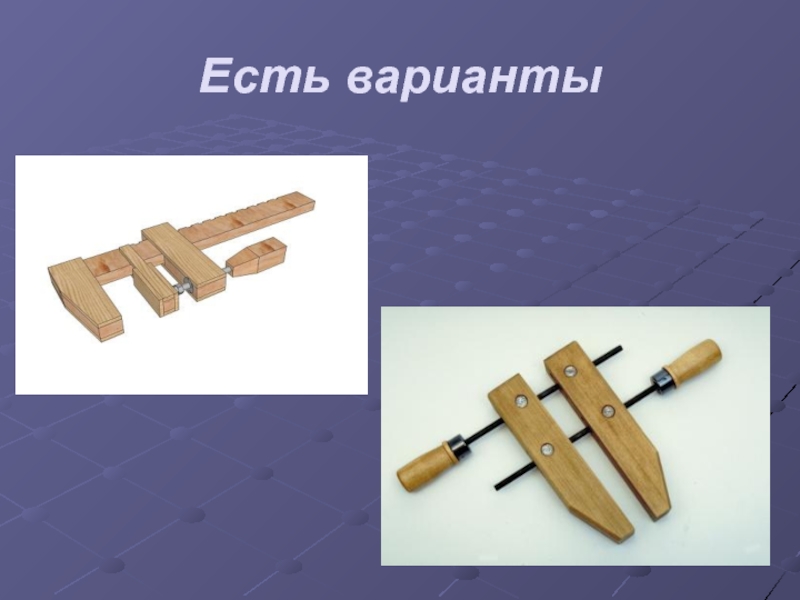

- 5. Есть варианты
- 6. Есть альтернатива выбора

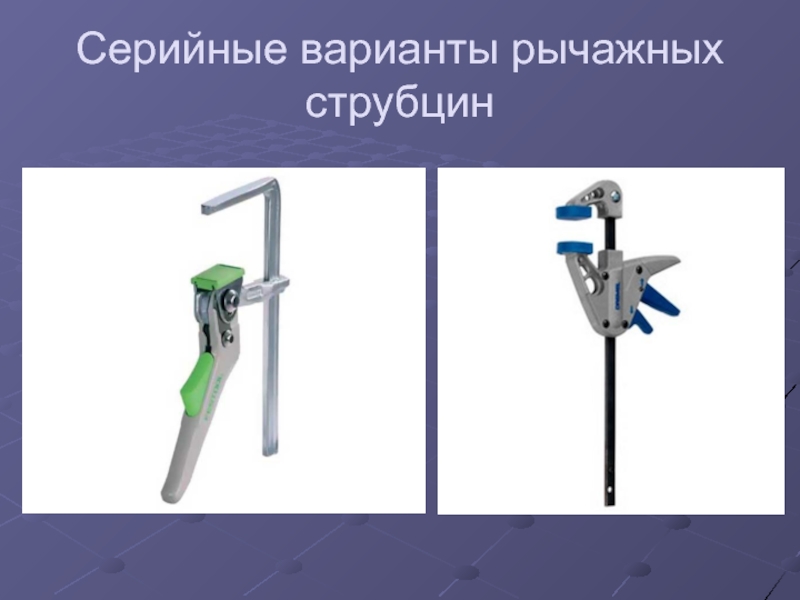

- 7. Серийные варианты рычажных струбцин

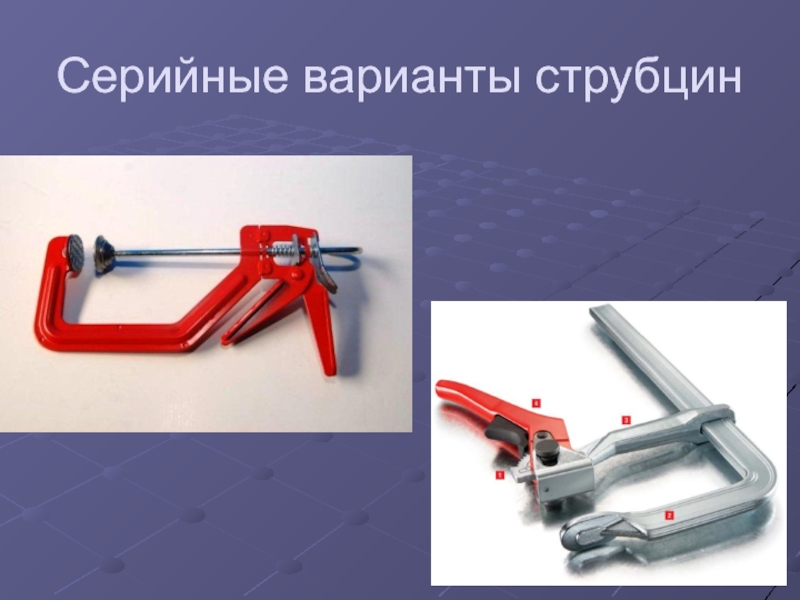

- 8. Серийные варианты струбцин
- 9. Конструкторский этап Анализируя простые механизмы, мы пришли
- 10. Выбор материала Для изготовления струбцины основным конструкционным материалом послужила металлическая шина сечением 22/3мм.

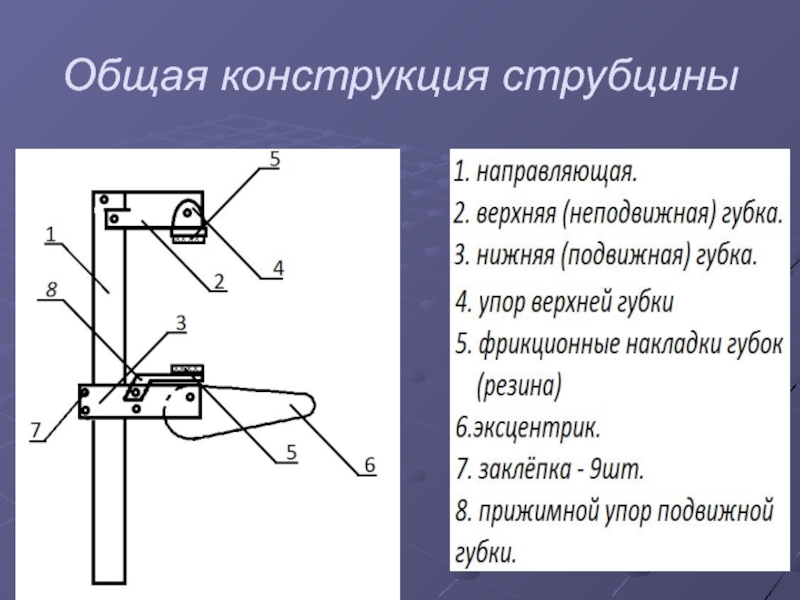

- 11. Общая конструкция струбцины
- 12. Особенности конструкции узла «направляющая-подвижная губка»
- 13. Технологический этапДля обеспечения надёжной фиксации передвижной губки
- 14. Верхнюю неподвижную губку распилили слесарной ножовкой ,
- 15. Вторую шинку размером - 22*3*220 мы использовали для изготовления подвижной прижимной губки
- 16. Для изготовления прижимной губки использовали часть широкой шины
- 17. Оставшуюся часть широкой шинки использовали для изготовления
- 18. В итоге у нас получилась вполне функциональная струбцина
- 19. Струбцина несложная в изготовлении и простая в использовании
- 20. Составляющие себестоимостиСтоимость затраченных материалов;Стоимость энергоносителей;затраы на амортизацию станков и инструментов; стоимости оплаты труда.
- 21. 10 Экономическое обоснование проекта Для обоснования экономической
- 22. Маркетинговое исследованиеСравним наше изделие с серийными аналогами/Рычажные

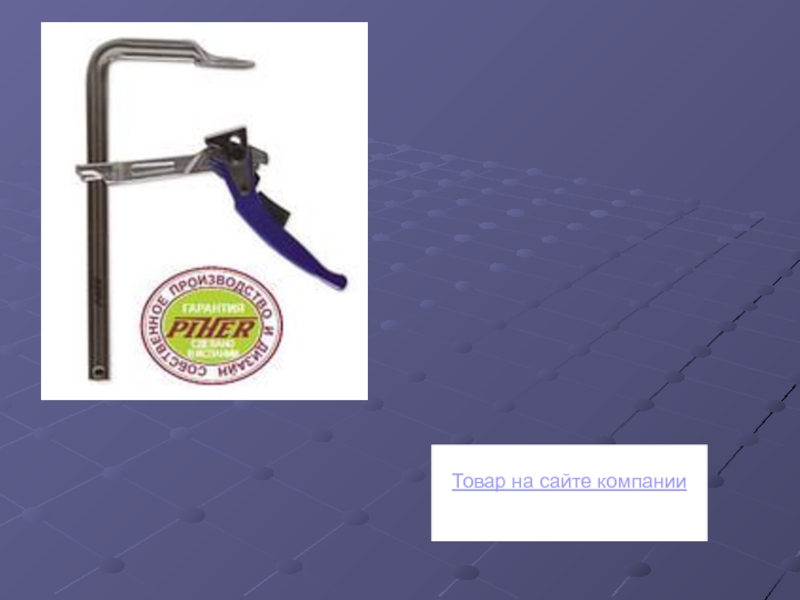

- 23. В наличииКод: 30650Товар на сайте компанииРозничная цена: 80,06 €
Требования к устройствуФункциональные;Технологические;Экологические;Эстетические:Экономически обоснованные;

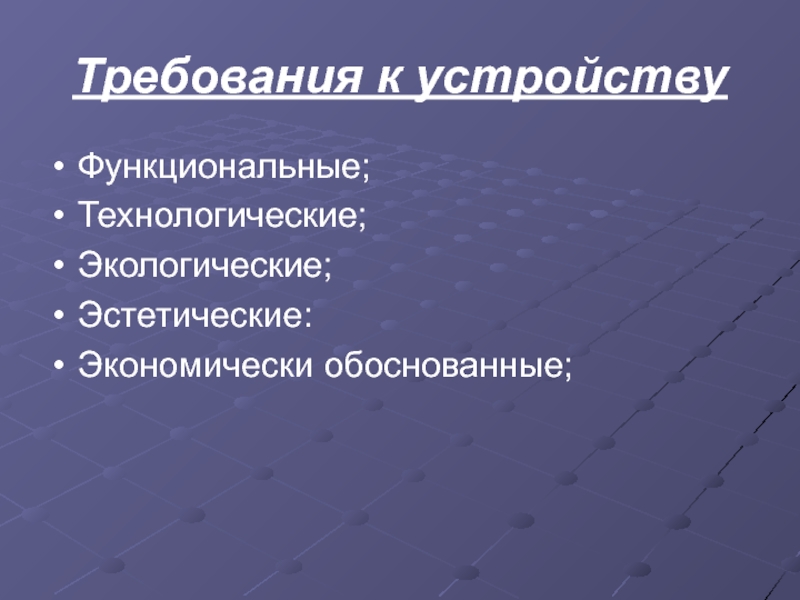

Слайд 2Требования к устройству
Функциональные;
Технологические;
Экологические;
Эстетические:
Экономически обоснованные;
Слайд 3Задачи Урока
Научиться определить себестоимость и примерную цену выполненного изделия
Обосновать эффективность
выполненного проекта с экономической точки зрения
ориентироваться в ассортименте предлагаемой продукции и определять критерии выбора товара исходя из личных запросов.
ориентироваться в ассортименте предлагаемой продукции и определять критерии выбора товара исходя из личных запросов.

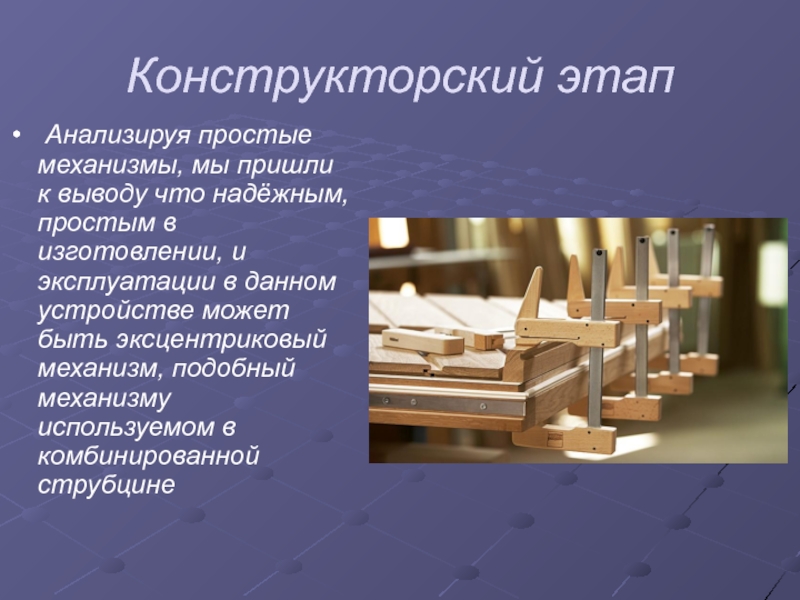

Слайд 9Конструкторский этап
Анализируя простые механизмы, мы пришли к выводу что надёжным,
простым в изготовлении, и эксплуатации в данном устройстве может быть эксцентриковый механизм, подобный механизму используемом в комбинированной струбцине
Слайд 10Выбор материала
Для изготовления струбцины основным конструкционным материалом послужила металлическая шина
сечением 22/3мм.
Слайд 13Технологический этап

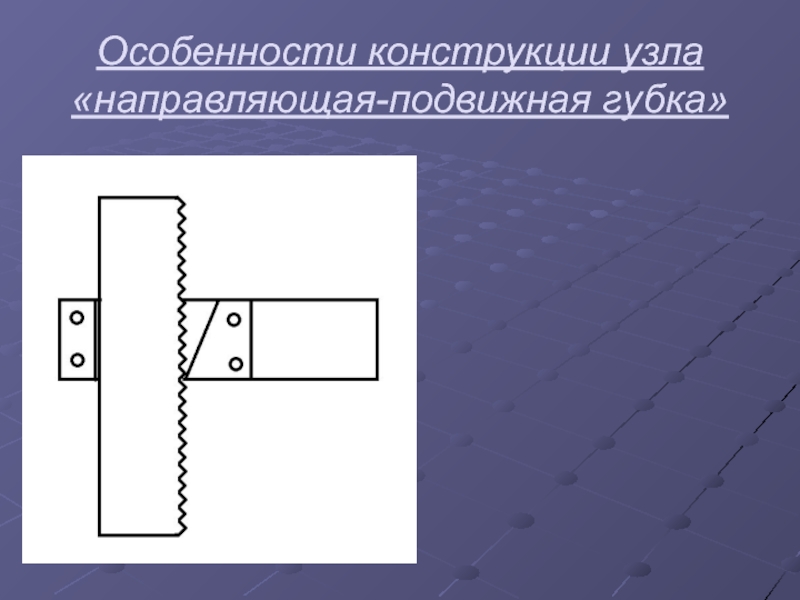

Для обеспечения надёжной фиксации передвижной губки на одной кромке шины
нарезали шипы сначала слесарной ножовкой, а затем трёхгранным напильником.

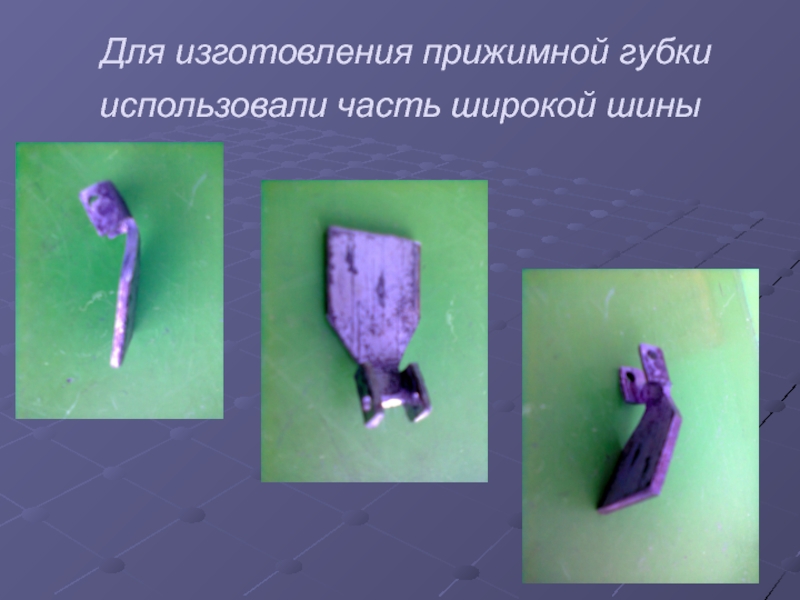

Слайд 14Верхнюю неподвижную губку распилили слесарной ножовкой , согнули и с помощью
стальных заклёпок соединили с направляющей как показано на рисунке.

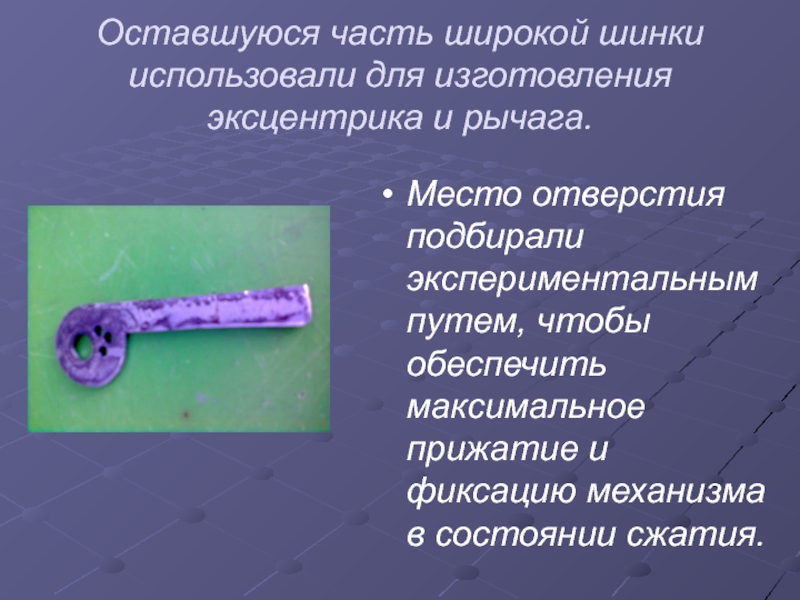

Слайд 17Оставшуюся часть широкой шинки использовали для изготовления эксцентрика и рычага.
Место отверстия
подбирали экспериментальным путем, чтобы обеспечить максимальное прижатие и фиксацию механизма в состоянии сжатия.

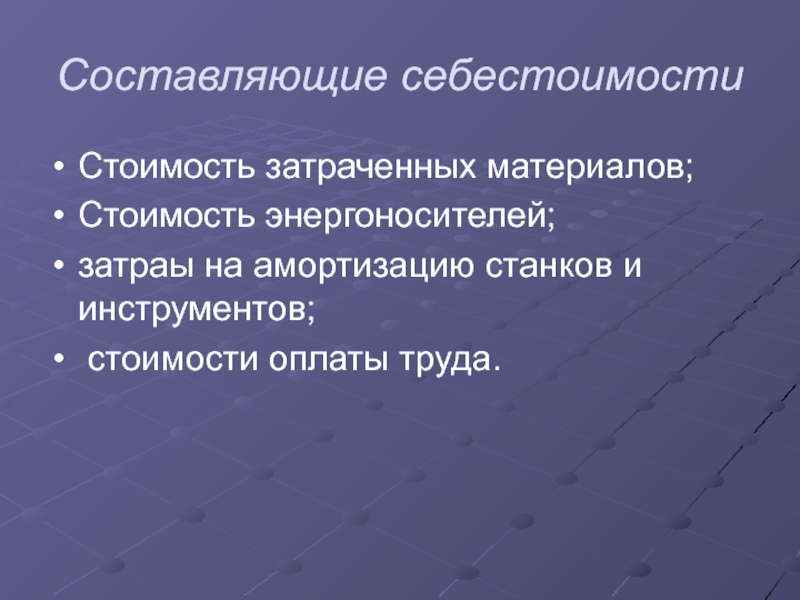

Слайд 20Составляющие себестоимости
Стоимость затраченных материалов;
Стоимость энергоносителей;
затраы на амортизацию станков и инструментов;
стоимости
оплаты труда.
Слайд 2110 Экономическое обоснование проекта Для обоснования экономической эффективности проектируемого изделия необходимо рассчитать себестоимость
изделия, цену изделия и предполагаемую рыночную цену изделия.

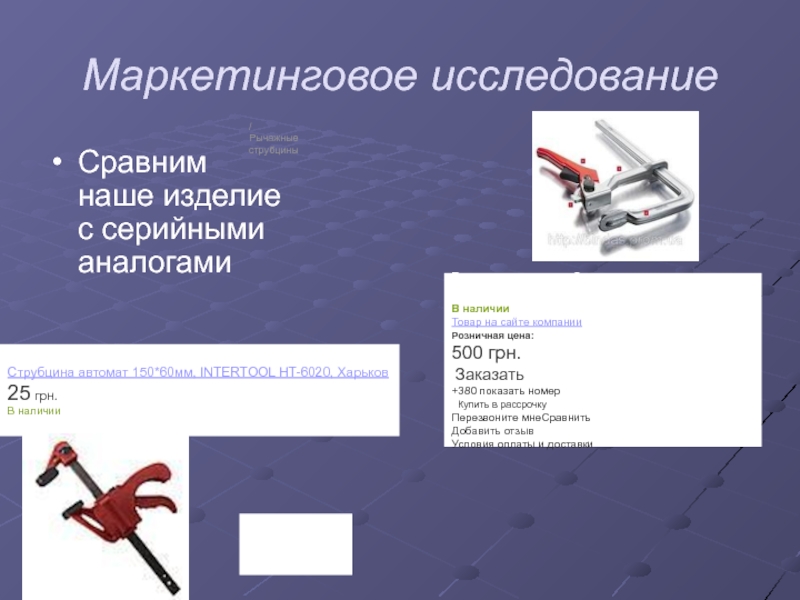

Слайд 22Маркетинговое исследование
Сравним наше изделие с серийными аналогами
/
Рычажные струбцины
Рекомендации для безопасных покупок
на Prom.ua.
В наличии
Товар на сайте компании
Розничная цена:
500 грн.
Заказать
+380 показать номер
Купить в рассрочку
Перезвоните мнеСравнить
Добавить отзыв
Условия оплаты и доставки
В наличии
Товар на сайте компании
Розничная цена:
500 грн.
Заказать
+380 показать номер
Купить в рассрочку
Перезвоните мнеСравнить
Добавить отзыв
Условия оплаты и доставки
В наличии
Струбцина автомат 150*60мм, INTERTOOL HT-6020, Харьков
25 грн.
В наличии
