Презентация, доклад на тему Классификация сталей
Содержание
- 1. Классификация сталей
- 2. Черные металлыМеталлы делятся на две группы:Цветные металлы
- 3. Черные металлы -это сплав железа с углеродом
- 4. Цветные металлыК цветным металлам относятся алюминий, медь, олово, цинк, ртуть, свинец.
- 5. Легкие (алюминий, магний) Тяжелые (ртуть, свинец,
- 6. ПрокатНа металлургических заводах отливкам металла придают определенную
- 7. Сталь Сталь – это сплав железа с углеродом.По химическому составу стали подразделяются на следующие виды:
- 8. Углеродистая сталь в зависимости от содержания в ней углерода подразделяется: на обыкновенную качественную инструментальную
- 9. Сталь обыкновенного качества обозначается буквами и цифрами
- 10. Качественная стальобозначается двумя цифрами 05, 08, 10,
- 11. Инструментальная стальОбозначается У10, У11….обладает большой прочностью и
- 12. Легированная стальОтличается от углеродистой тем, что при
- 13. Легированные стали различают по цели: на конструкционные,
- 14. Для изменения свойств сталей применяется термообработка Термообработка-
- 15. -это нагрев металла до определенной температуры, выдержка
- 16. -это нагрев металла до 400-500 0С и
- 17. -это нагрев заготовки, выдержка при этой температуре
- 18. Микроструктура быстрорежущей стали Р6М5Микроструктура быстрорежущей стали Р6М5:
- 19. Цвета каления при закалке заготовок
- 20. Спасибо!

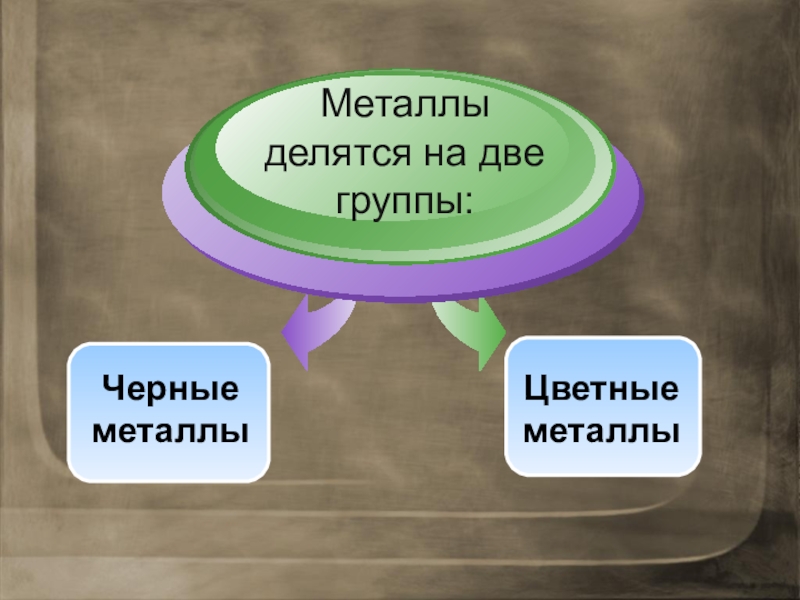

Черные металлыМеталлы делятся на две группы:Цветные металлы
Слайд 3Черные металлы -
это сплав железа с углеродом и другими примесями. К
ним относятся чугун и сталь.
Определяются эти металлы по содержанию в них углерода: сталь содержит до 2% углерода, чугун – от
2% до 6,67%.
Определяются эти металлы по содержанию в них углерода: сталь содержит до 2% углерода, чугун – от
2% до 6,67%.

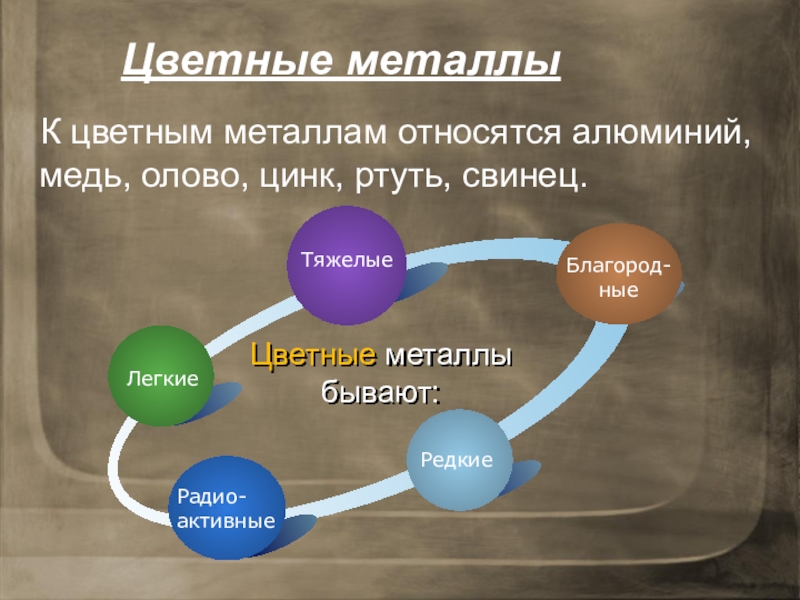

Слайд 5 Легкие (алюминий, магний)
Тяжелые (ртуть, свинец, медь, олово)
Благородные (золото,
серебро, платина)
Редкие (молибден, вольфрам)
Радиоактивные (уран, радий, торий)
Редкие (молибден, вольфрам)
Радиоактивные (уран, радий, торий)

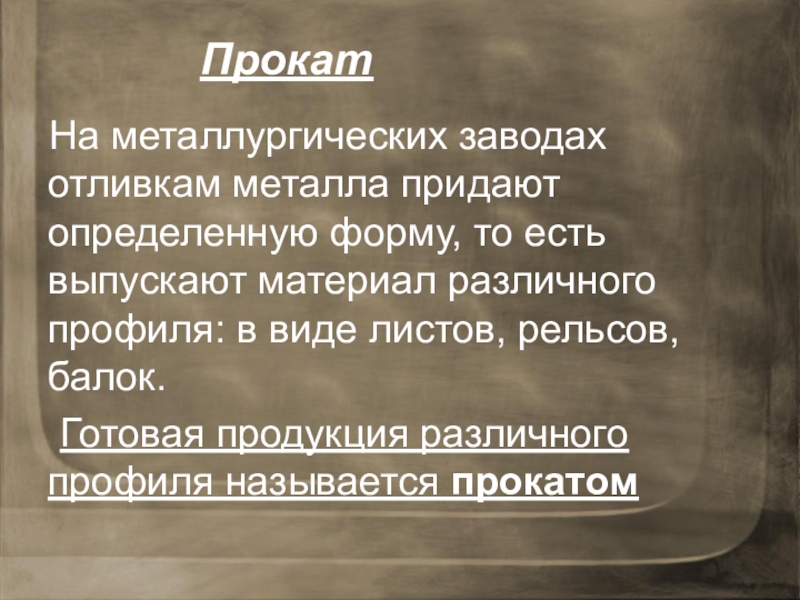

Слайд 6Прокат
На металлургических заводах отливкам металла придают определенную форму, то есть выпускают
материал различного профиля: в виде листов, рельсов, балок.
Готовая продукция различного профиля называется прокатом
Готовая продукция различного профиля называется прокатом

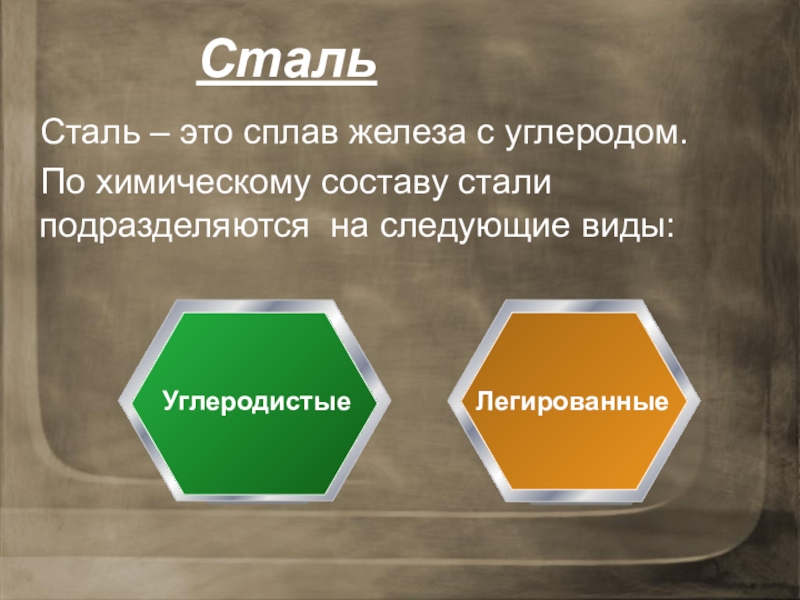

Слайд 7Сталь
Сталь – это сплав железа с углеродом.
По химическому составу стали
подразделяются на следующие виды:
Слайд 8Углеродистая сталь в зависимости от содержания в ней углерода подразделяется:
на
обыкновенную
качественную
инструментальную
качественную
инструментальную

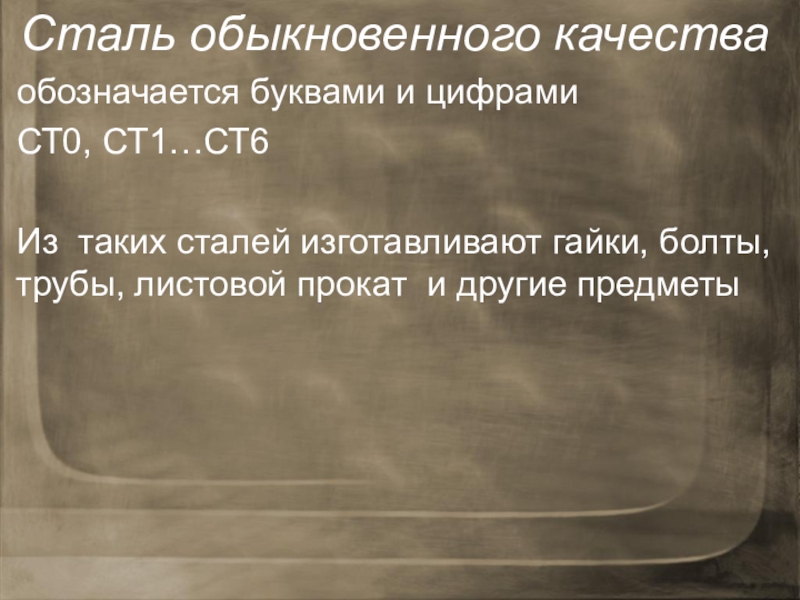

Слайд 9Сталь обыкновенного качества
обозначается буквами и цифрами
СТ0, СТ1…СТ6
Из таких
сталей изготавливают гайки, болты, трубы, листовой прокат и другие предметы

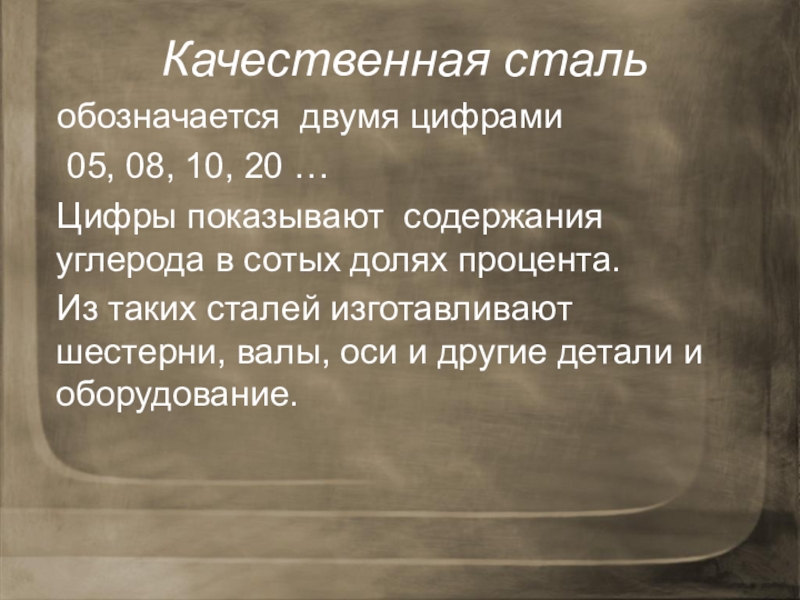

Слайд 10Качественная сталь
обозначается двумя цифрами
05, 08, 10, 20 …
Цифры показывают
содержания углерода в сотых долях процента.
Из таких сталей изготавливают шестерни, валы, оси и другие детали и оборудование.
Из таких сталей изготавливают шестерни, валы, оси и другие детали и оборудование.

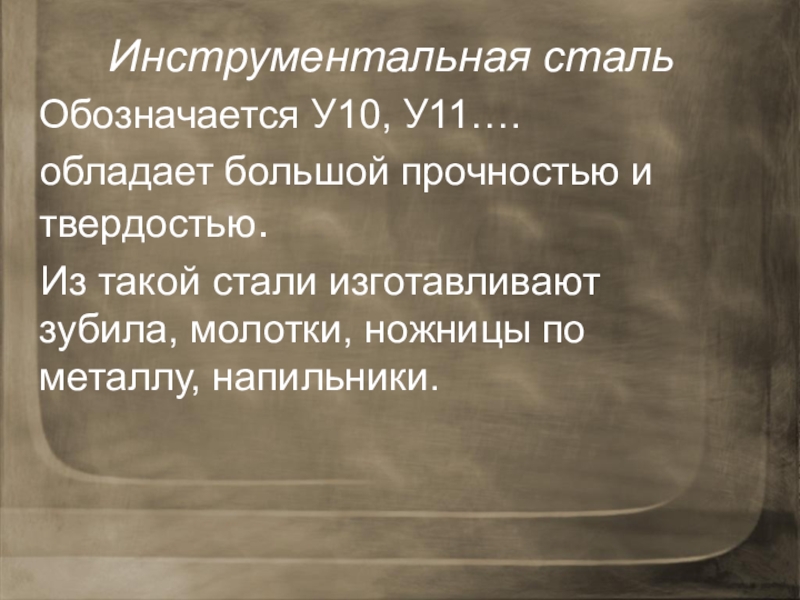

Слайд 11Инструментальная сталь
Обозначается У10, У11….
обладает большой прочностью и твердостью.
Из такой стали изготавливают
зубила, молотки, ножницы по металлу, напильники.
Слайд 12Легированная сталь
Отличается от углеродистой тем, что при плавке в нее добавляют
хром, никель, вольфрам, ванадий, молибден. Эти элементы придают стали прочность, твердость, упругость, антикоррозийную прочность.
Слайд 13Легированные стали различают по цели:
на конструкционные, предназначенные для изготовления пружин,
рессор.
инструментальные, предназначенные для изготовления фрез, плашек, метчиков
инструментальные, предназначенные для изготовления фрез, плашек, метчиков

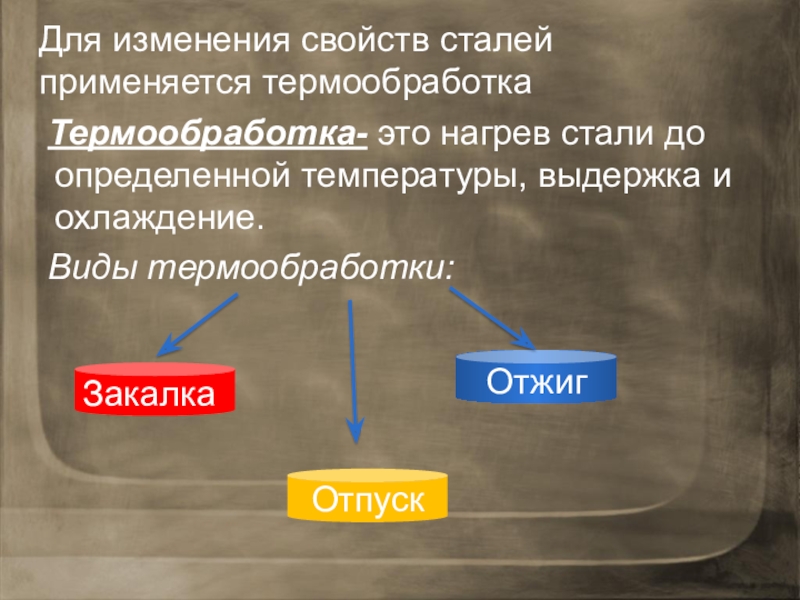

Слайд 14Для изменения свойств сталей применяется термообработка
Термообработка- это нагрев стали до
определенной температуры, выдержка и охлаждение.
Виды термообработки:
Виды термообработки:
Закалка
Отпуск
Отжиг

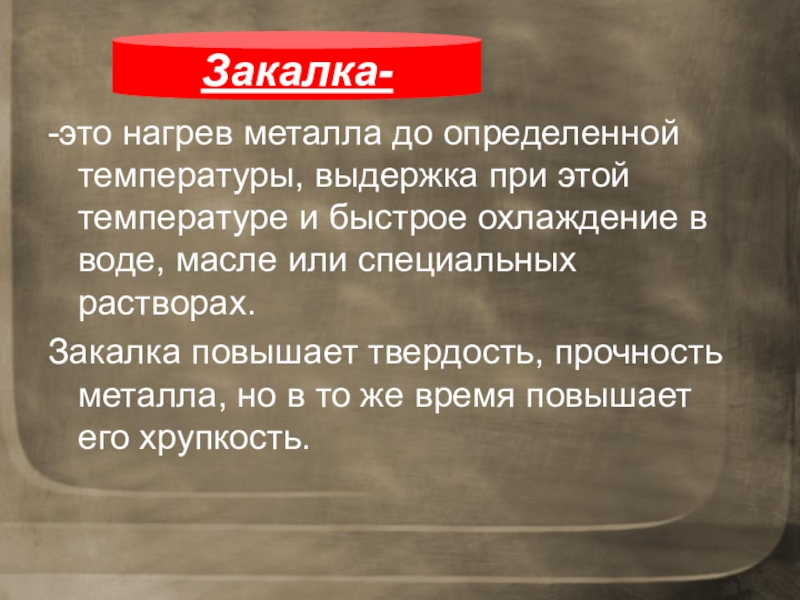

Слайд 15-это нагрев металла до определенной температуры, выдержка при этой температуре и
быстрое охлаждение в воде, масле или специальных растворах.
Закалка повышает твердость, прочность металла, но в то же время повышает его хрупкость.
Закалка повышает твердость, прочность металла, но в то же время повышает его хрупкость.
Закалка-
Слайд 16-это нагрев металла до 400-500 0С и охлаждение в воде или
на воздухе.
Отпуск позволяет снизить хрупкость и увеличить пластичность.
Отпуск позволяет снизить хрупкость и увеличить пластичность.
Отпуск-

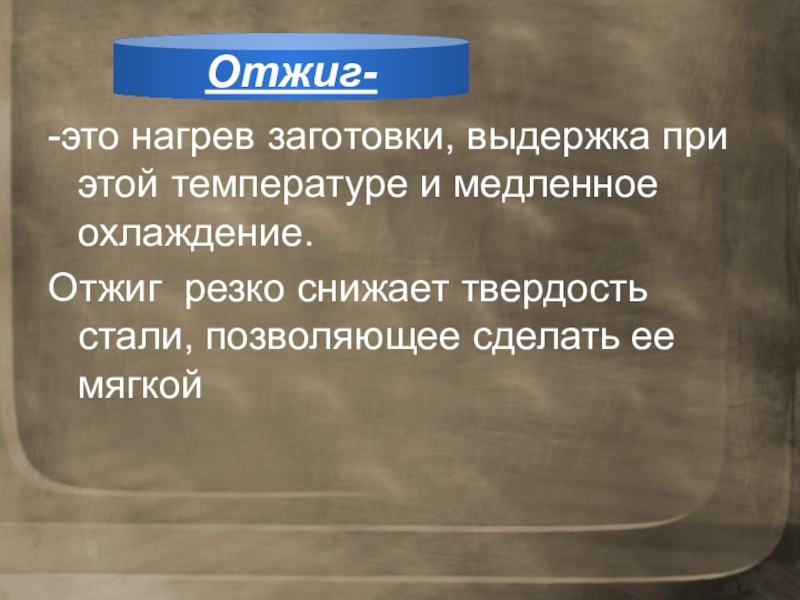

Слайд 17-это нагрев заготовки, выдержка при этой температуре и медленное охлаждение.
Отжиг резко
снижает твердость стали, позволяющее сделать ее мягкой
Отжиг-

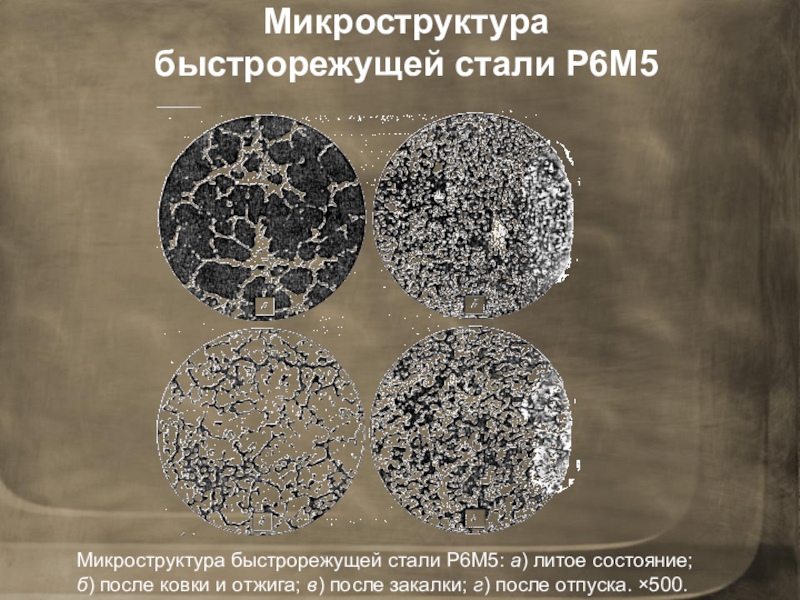

Слайд 18Микроструктура быстрорежущей стали Р6М5
Микроструктура быстрорежущей стали Р6М5: а) литое состояние;
б)
после ковки и отжига; в) после закалки; г) после отпуска. ×500.
