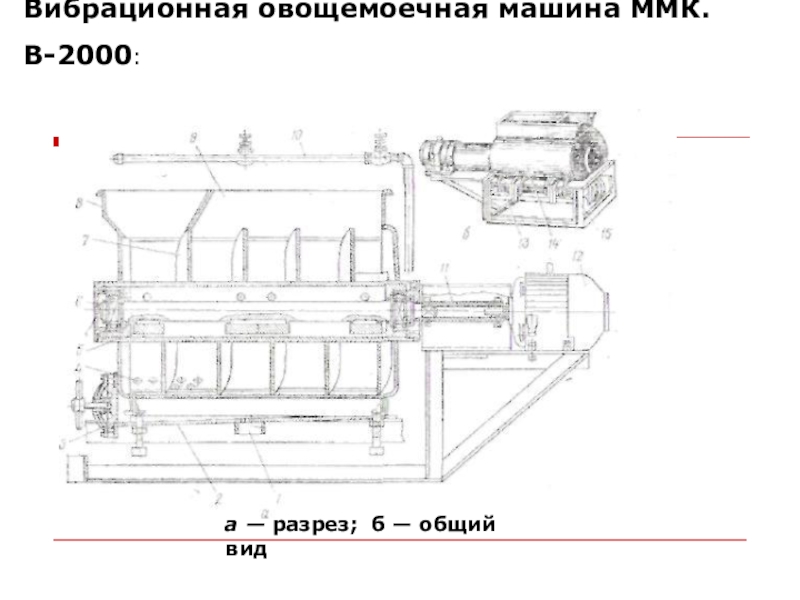

- 6. Вибрационная овощемоечная машина ММК.В-2000: а — разрез; б — общий вид
- 7. Вибрациялы машина ММК.В-2000:Жұмыс істеуі Электрқозғағышты қосқаннан кейін
- 8. Слайд 8
- 9. Негіізгі жұмыс істеу ережесі Алдымен машинаны қарап,
- 10. Құрылысы – сыртқы қорабы2, жұмыс цилиндр камерасы
- 11. Құрылысы – сыртқы қорабы 2, жұмыс цилиндр
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Машинаны қосқан кезде түрпілі диск жұмыс істей
- 16. Слайд 16
- 17. Машиналарды пайдалынар алдында тексеру керек. Тексеру кезінде
- 18. Слайд 18
- 19. ДискіліРоторлыкөкөніс кесетін машиналарКомбинированныеҚұрама ПуансондыКлассификация машин для нарезки овощейШикі, піскен көкөніс кесетін машиналар
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Машина МРО-50-200 шикі көкөністі тілімдеп, таяқшалап, сабаншалап,
- 24. Сырты бүтін құйылған 1. салу шанағы 2,
- 25. Слайд 25
- 26. 1- қозғалтқыш білік, 2-науан, 3- қайысты беріліс 7 , 4-сырты,5-бұранда, 6- стакан, 7-гайка, 8-түсіргіш9-электрқозғағыш
- 27. итергішДөңгелек шанақнауанКуттер ыдысыБасқару нүктесіэлектрқозғағышЖұмыс пышағыТүсіру құрылғысыҮлкен шанақҚайта қосу мех-міПроцессордың құрылысы
- 28. Овощерезки с малой производительностью модели: № СL-25, CL-20

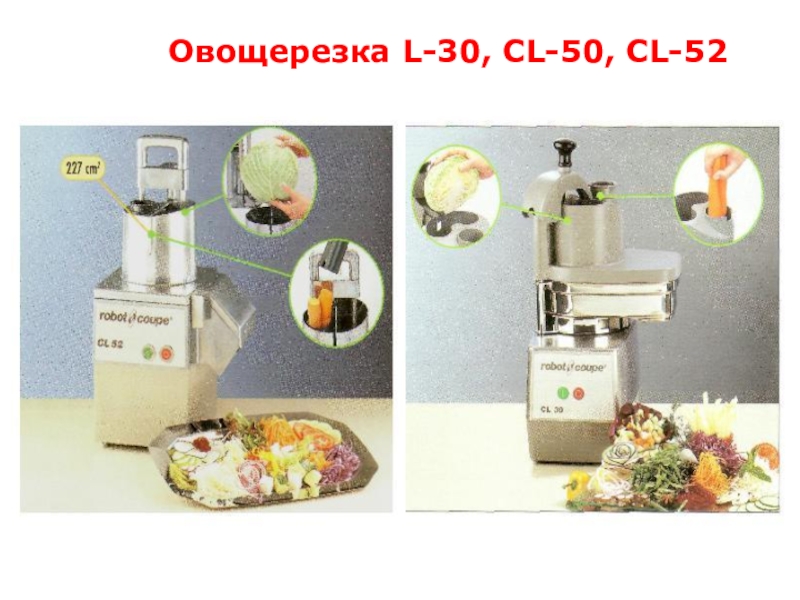

- 29. Овощерезка L-30, CL-50, CL-52
- 30. МРО-50-200 көкөніс турайтын машинаның болатын ақаулары
- 31. екі дискилі пышақ - сабанша кесу
- 32. Роторлы көкөніскескіш МРО 400-1000Корпусының 4 ішінде электрқозғағыш
- 33. Корпусының 4 ішінде электрқозғағыш 11, қайысты беріліс
- 34. Слайд 34
- 35. Пуансонды көкөніскескішМС 28-100 ауыстырмалы механизмі ПУ-0,6 электр
- 36. Слайд 36
- 37. МС 28-100 ауыстырмалы механизмінің негізгі бөлшектері құйрықша
- 38. Слайд 38
- 39. Қиыстырылған көкөніскескіш МРОВ-160: тұғыры12 үстелге бекітіледі. Тарелка
- 40. Слайд 40
- 41. МРОВ-160: тұғыры 12 үстелге бекітіледі. Жұмыс камерасы
- 42. Слайд 42
- 43. Слайд 43
- 44. Машинаның - жер қатынасын бөлшектерінің дұрыс қосылғанын,
- 45. Езетін машина МП-800 піскен көкөністерді, жемістерді, сүзбені
- 46. Слайд 46
- 47. Корпус ішінде машина бөлімі, жоғарғы жағында жұмыс
- 48. Слайд 48
- 49. Қолдану ережесі Машинаның жұмыс органандары: сүзбе, көкөніс,
- 50. Слайд 50
Көкөністердің қабығын алу тәсілдері: механикалық, отпен, бумен. Отпен – арнайы агрегатта 1200—1400°С, күйдіреді, күйген қабығы түсіп қалады. Механикалық үйкелісу күшіне арналған, жұмыс камерасының кедір бетіне көкөністер өз-өзімен.Көкөністерді аршитын машиналар , мерзімді қозғалатын(МОК-125, МОК-250, МОК-350).Көкөніс өңдейтін жабдықтар
Слайд 1 Көкөністі жуатын машиналар
Көкөністі тазартатын машиналар
Көкөністі турайтын машиналар
Көкөністі езетін машина
Көкөніс
өңдейтін жабдықтар

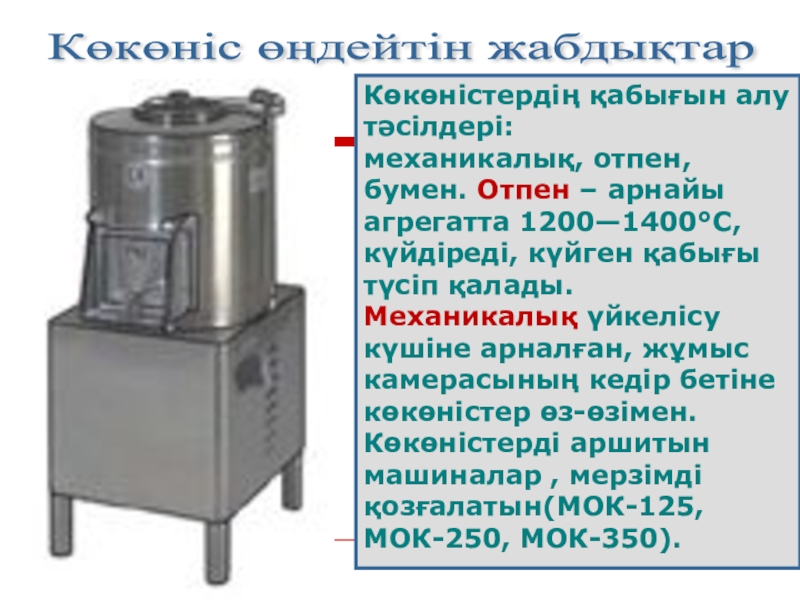

Слайд 2Көкөністердің қабығын алу тәсілдері:
механикалық, отпен, бумен. Отпен – арнайы агрегатта
1200—1400°С, күйдіреді, күйген қабығы түсіп қалады. Механикалық үйкелісу күшіне арналған, жұмыс камерасының кедір бетіне көкөністер өз-өзімен.
Көкөністерді аршитын машиналар , мерзімді қозғалатын(МОК-125, МОК-250, МОК-350).
Көкөністерді аршитын машиналар , мерзімді қозғалатын(МОК-125, МОК-250, МОК-350).
Көкөніс өңдейтін жабдықтар
Слайд 3Роликті көкөніс жуу машинасы ММК-2:
Жұмыс істеу ережесі
көкөніс шанақ арқылы
салынады, олардың жылжуы толқын тәрізді.
Көкөністер бір-бірін итеріп, роликті резеңке арқылы жылжып жуылады. Шашырап аққан су жуып, ластанған су каналазицияға ағады.
Жуылып тазаланған көкөністер науан арқылы түсіріліп отырады.
Көкөністер бір-бірін итеріп, роликті резеңке арқылы жылжып жуылады. Шашырап аққан су жуып, ластанған су каналазицияға ағады.
Жуылып тазаланған көкөністер науан арқылы түсіріліп отырады.

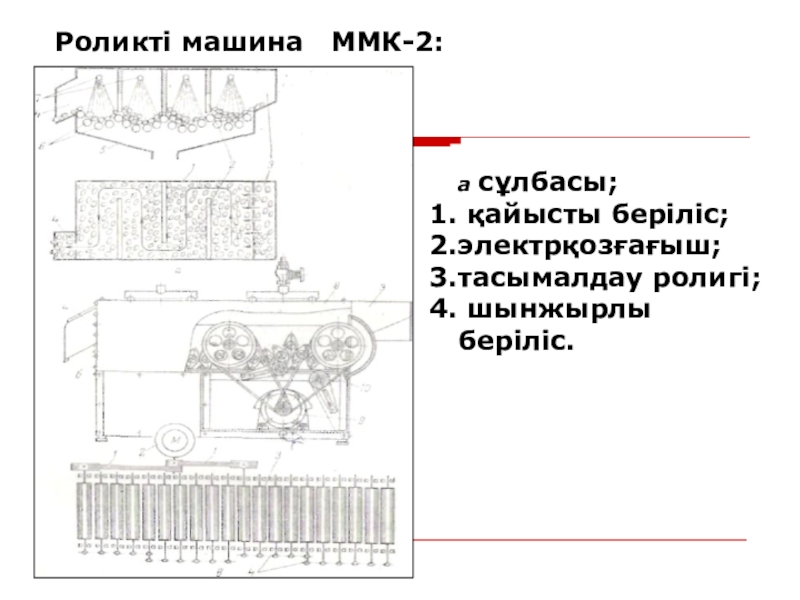

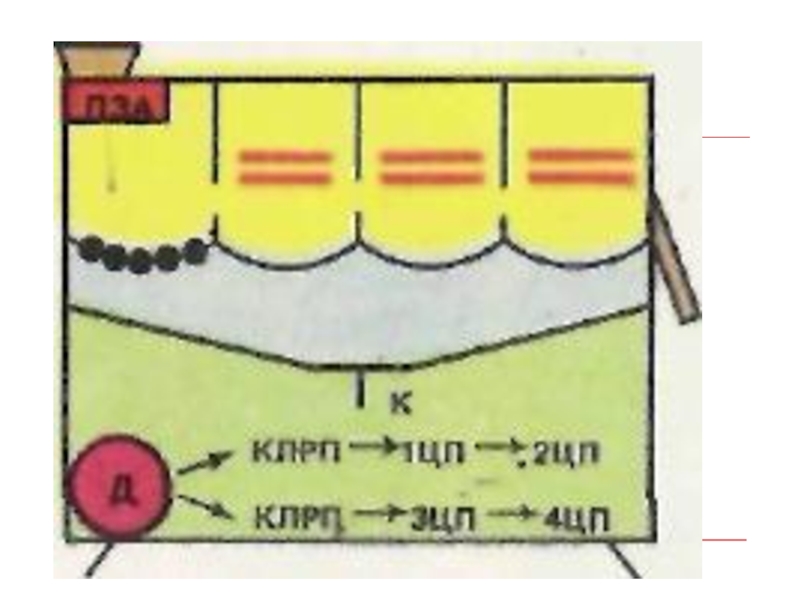

Слайд 5Роликті машина ММК-2:
а сұлбасы;
қайысты беріліс;
электрқозғағыш;
тасымалдау ролигі;
шынжырлы беріліс.

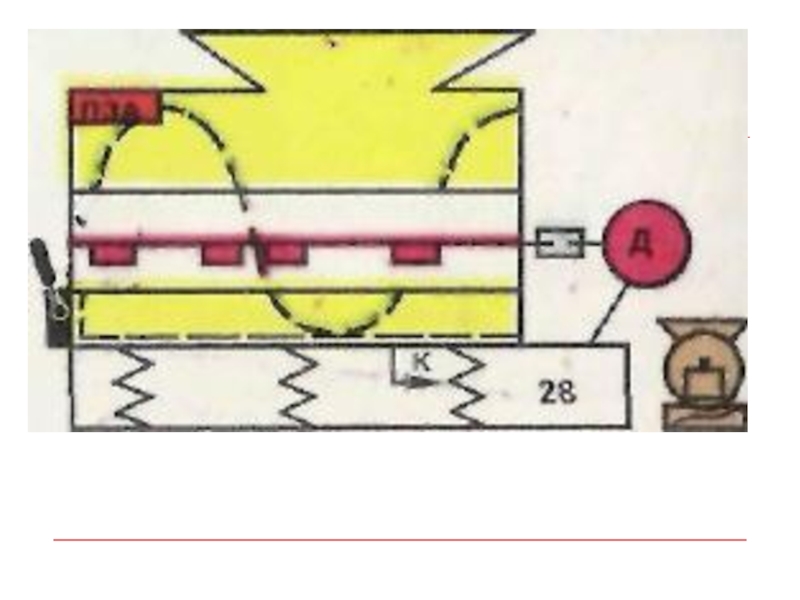

Слайд 7Вибрациялы машина ММК.В-2000:

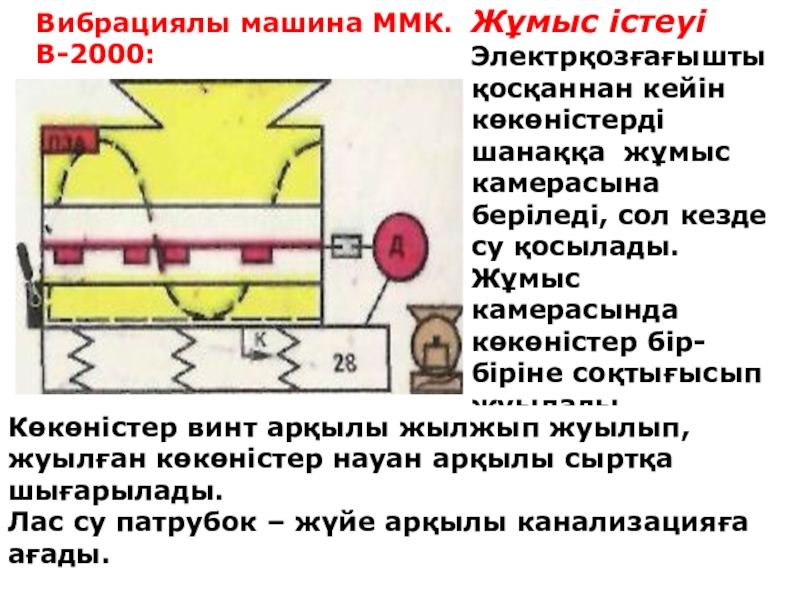

Жұмыс істеуі
Электрқозғағышты қосқаннан кейін көкөністерді шанаққа жұмыс камерасына
беріледі, сол кезде су қосылады. Жұмыс камерасында көкөністер бір-біріне соқтығысып жуылады
Көкөністер винт арқылы жылжып жуылып, жуылған көкөністер науан арқылы сыртқа шығарылады.
Лас су патрубок – жүйе арқылы канализацияға ағады.

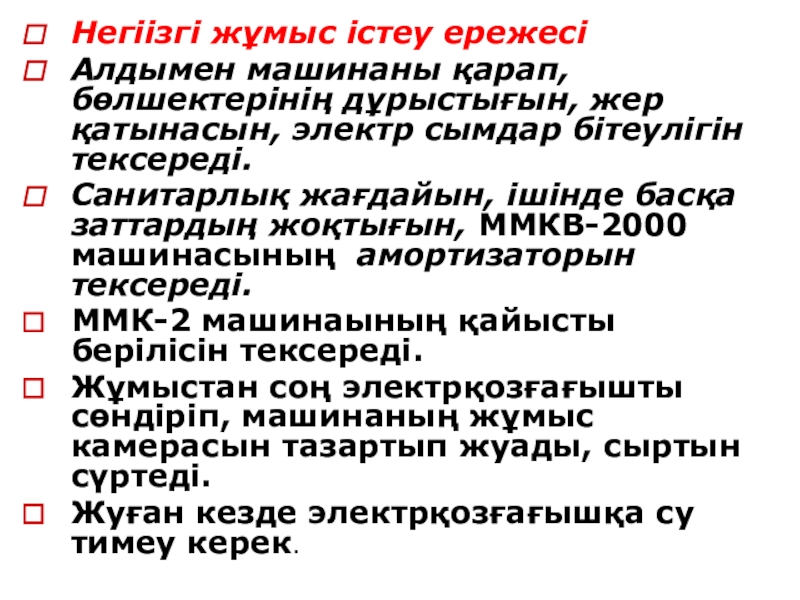

Слайд 9Негіізгі жұмыс істеу ережесі
Алдымен машинаны қарап, бөлшектерінің дұрыстығын, жер қатынасын,
электр сымдар бітеулігін тексереді.
Санитарлық жағдайын, ішінде басқа заттардың жоқтығын, ММКВ-2000 машинасының амортизаторын тексереді.
ММК-2 машинаының қайысты берілісін тексереді.
Жұмыстан соң электрқозғағышты сөндіріп, машинаның жұмыс камерасын тазартып жуады, сыртын сүртеді.
Жуған кезде электрқозғағышқа су тимеу керек.
Санитарлық жағдайын, ішінде басқа заттардың жоқтығын, ММКВ-2000 машинасының амортизаторын тексереді.
ММК-2 машинаының қайысты берілісін тексереді.
Жұмыстан соң электрқозғағышты сөндіріп, машинаның жұмыс камерасын тазартып жуады, сыртын сүртеді.
Жуған кезде электрқозғағышқа су тимеу керек.

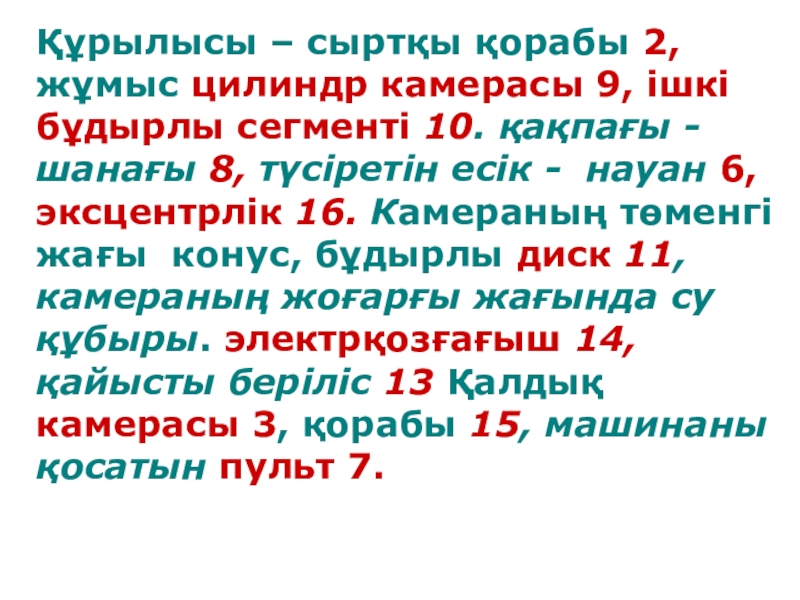

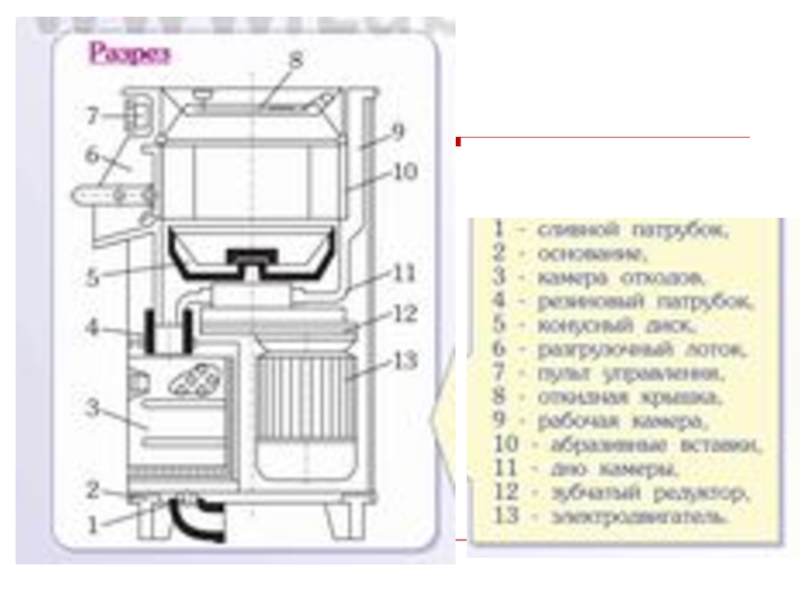

Слайд 10Құрылысы –
сыртқы
қорабы2, жұмыс цилиндр камерасы 9, ішкі бұдырлы сегменті
10. жоғарғы жағында қақпағы -шанақ 8, алдыңғы бетінде түсіретін науан 6, эксцентрлік 16. Камерының төменгі жағында конус бұдырлы диск 11, камераның жоғарғы жағында су құбыры. электрқозғағыш 14, қайысты беріліс 13 Қалдық камерасы 3, қорабы 15, машинаны қосатын пульт 7.
Картоп тазартатын машина

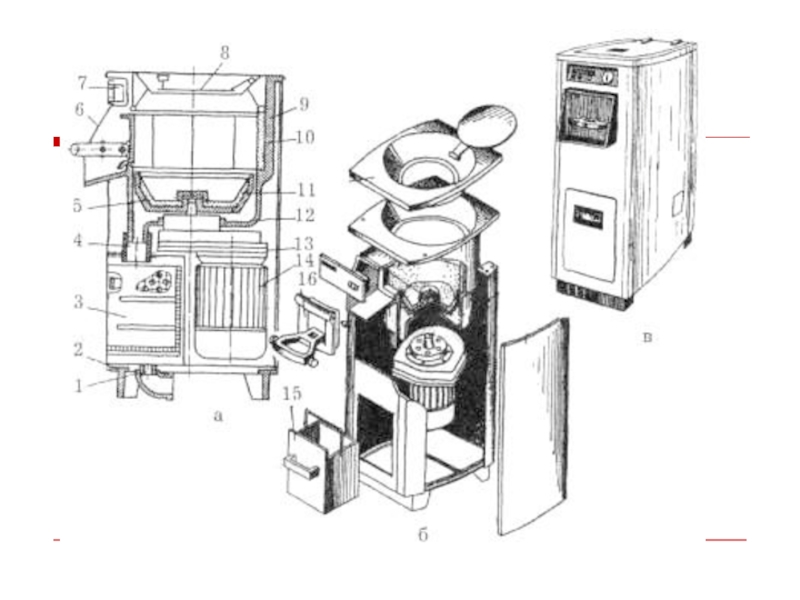

Слайд 11Құрылысы – сыртқы қорабы 2, жұмыс цилиндр камерасы 9, ішкі бұдырлы
сегменті 10. қақпағы -шанағы 8, түсіретін есік - науан 6, эксцентрлік 16. Камераның төменгі жағы конус, бұдырлы диск 11, камераның жоғарғы жағында су құбыры. электрқозғағыш 14, қайысты беріліс 13 Қалдық камерасы 3, қорабы 15, машинаны қосатын пульт 7.

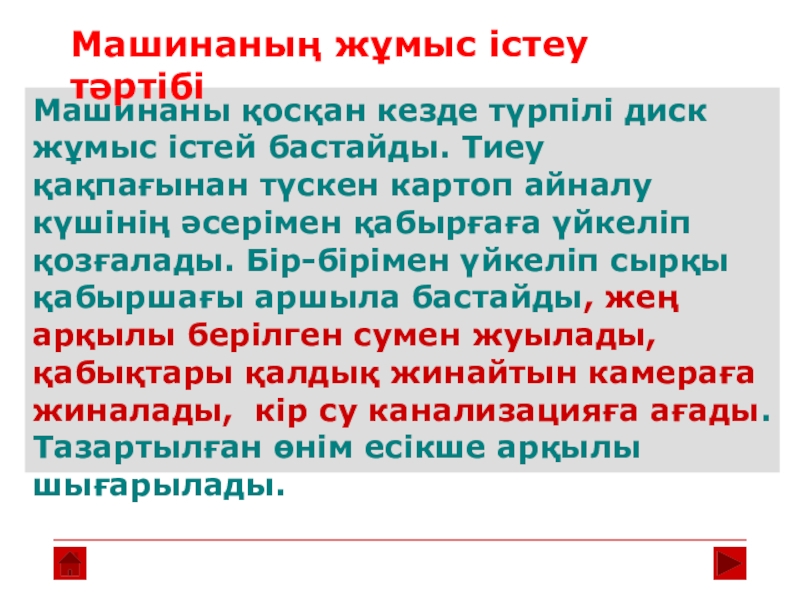

Слайд 15Машинаны қосқан кезде түрпілі диск жұмыс істей бастайды. Тиеу қақпағынан түскен
картоп айналу күшінің әсерімен қабырғаға үйкеліп қозғалады. Бір-бірімен үйкеліп сырқы қабыршағы аршыла бастайды, жең арқылы берілген сумен жуылады, қабықтары қалдық жинайтын камераға жиналады, кір су канализацияға ағады. Тазартылған өнім есікше арқылы шығарылады.
Машинаның жұмыс істеу тәртібі

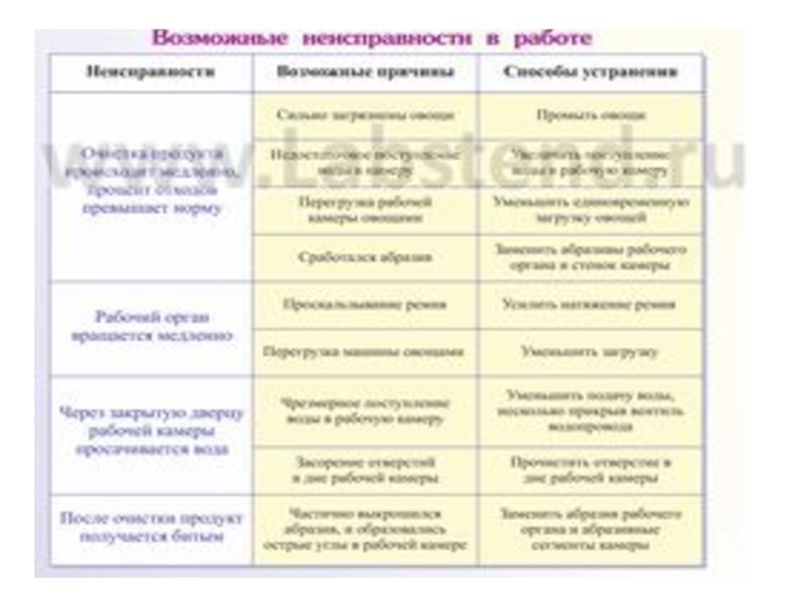

Слайд 17Машиналарды пайдалынар алдында тексеру керек. Тексеру кезінде машинаның есігі жабық болу.
Машинаны бос кезінде тексеріп алады, жермен қатынасын тексереді, көкөністерді өлшемі, сапасы бойынша реттейді. Көкөністі электрқозғағышы қосылып тұрғанда салады, салу өлшемі сақталуы керек, салмағы артық болса дұрыс аршылмайды, машина жұмыс істеп тұрғанда ішіне қол салуға болмайды.
Жұмыс аяқталған соң судың берілуі, электрқозғағыш тоқтатылып, камера іші тазартылып, жуылады, сырты сүртіледі. Су электрқозғағышқа, атқару пультіне тимеу керек. Дисктің, сигменттердің түрпі бетін тексеріп тұру керек.
Жұмыс аяқталған соң судың берілуі, электрқозғағыш тоқтатылып, камера іші тазартылып, жуылады, сырты сүртіледі. Су электрқозғағышқа, атқару пультіне тимеу керек. Дисктің, сигменттердің түрпі бетін тексеріп тұру керек.

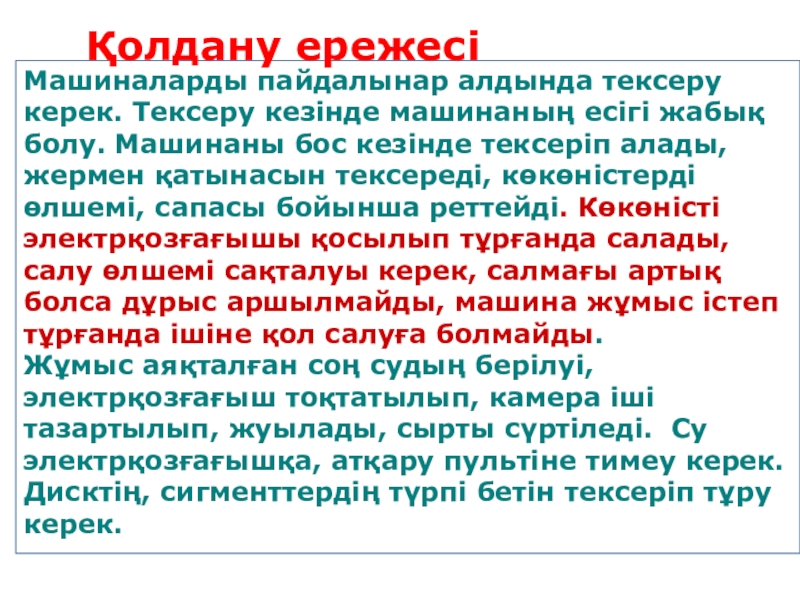

Қолдану ережесі
Слайд 19Дискілі
Роторлы
көкөніс кесетін
машиналар
Комбинированные
Құрама
Пуансонды

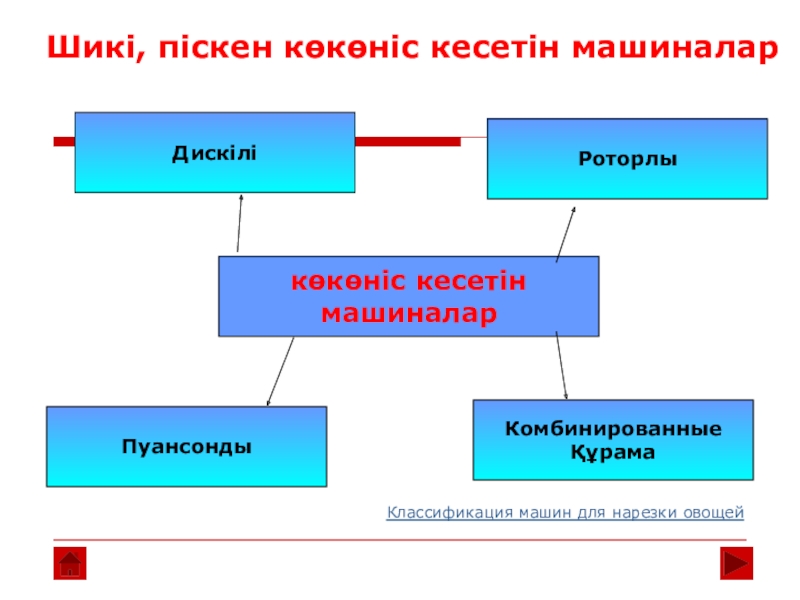

Классификация машин для нарезки овощей
Шикі, піскен көкөніс кесетін
машиналар

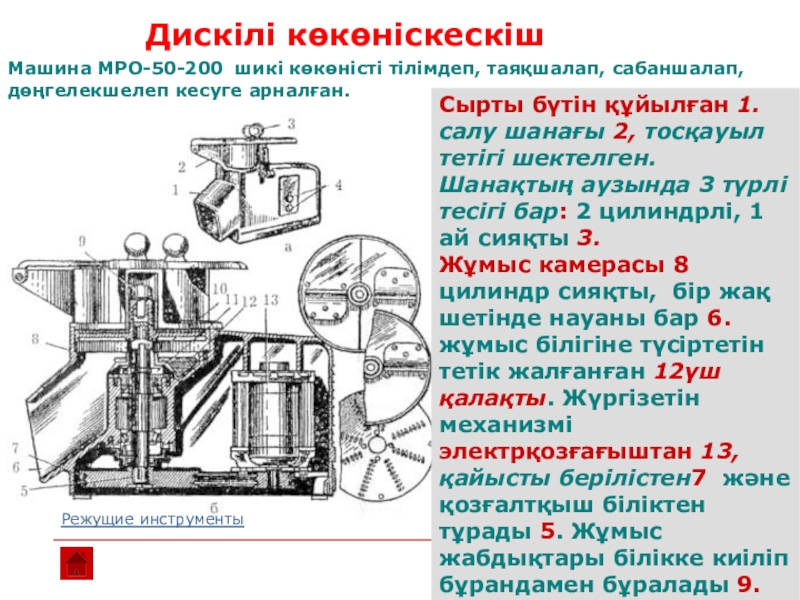

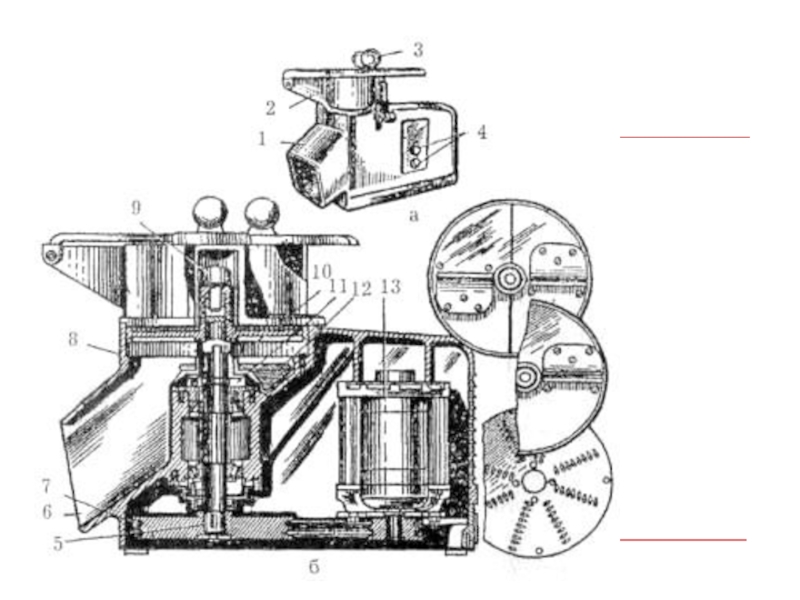

Слайд 23Машина МРО-50-200 шикі көкөністі тілімдеп, таяқшалап, сабаншалап, дөңгелекшелеп кесуге
арналған.

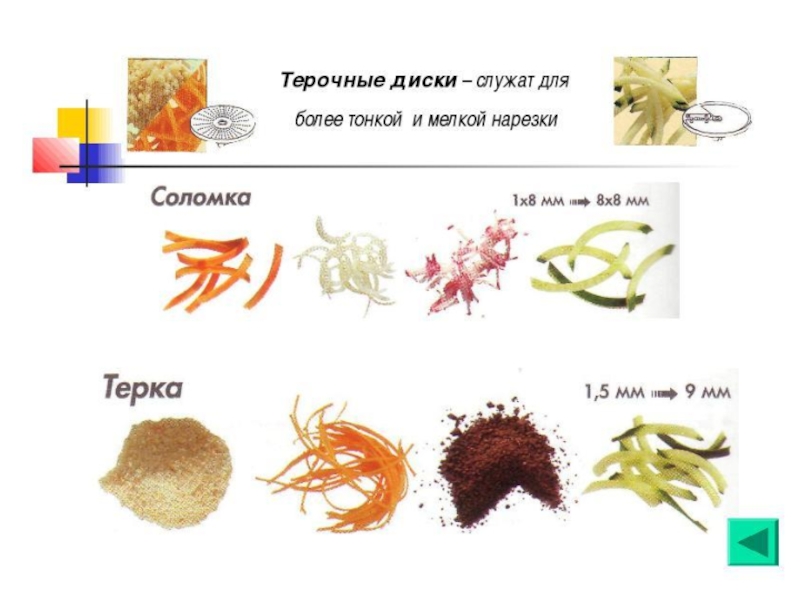

Режущие инструменты

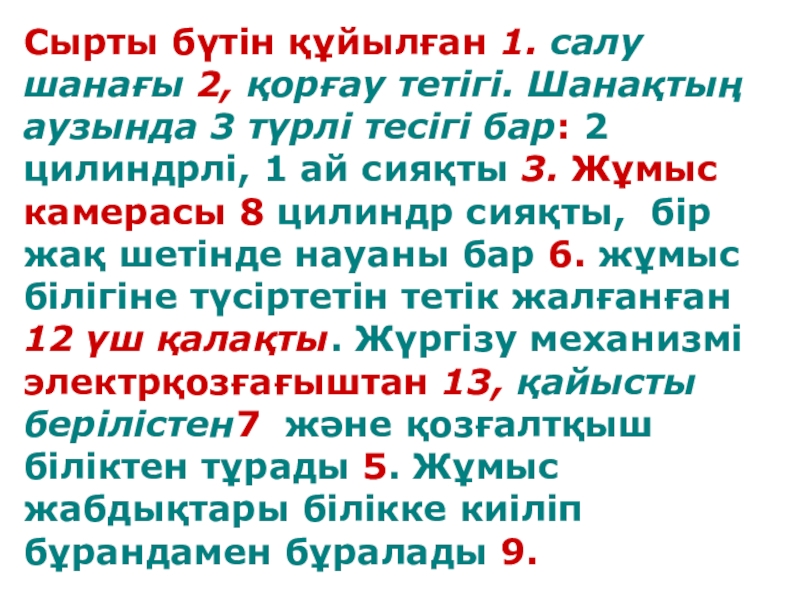

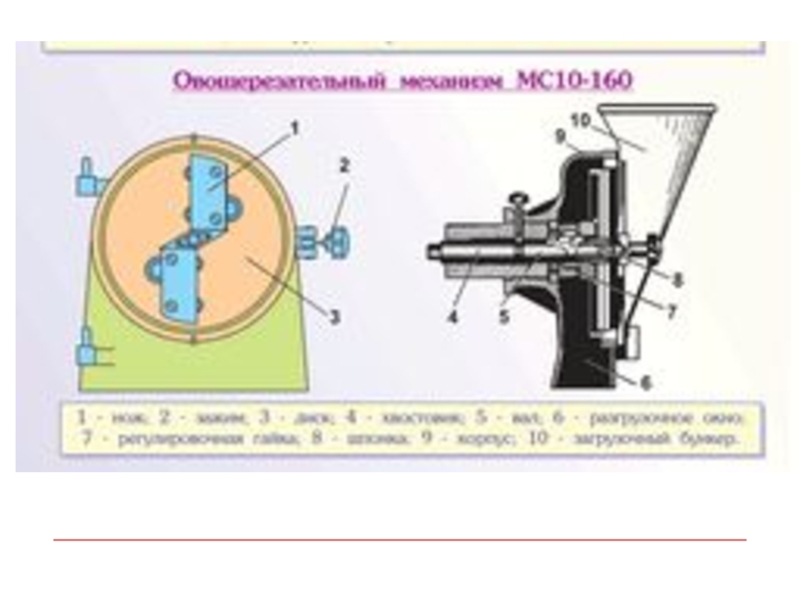

Сырты бүтін құйылған 1. салу шанағы 2, тосқауыл тетігі шектелген. Шанақтың аузында 3 түрлі тесігі бар: 2 цилиндрлі, 1 ай сияқты 3.
Жұмыс камерасы 8 цилиндр сияқты, бір жақ шетінде науаны бар 6. жұмыс білігіне түсіртетін тетік жалғанған 12үш қалақты. Жүргізетін механизмі электрқозғағыштан 13, қайысты берілістен7 және қозғалтқыш біліктен тұрады 5. Жұмыс жабдықтары білікке киіліп бұрандамен бұралады 9.
Дискілі көкөніскескіш
Слайд 24Сырты бүтін құйылған 1. салу шанағы 2, қорғау тетігі. Шанақтың аузында
3 түрлі тесігі бар: 2 цилиндрлі, 1 ай сияқты 3. Жұмыс камерасы 8 цилиндр сияқты, бір жақ шетінде науаны бар 6. жұмыс білігіне түсіртетін тетік жалғанған 12 үш қалақты. Жүргізу механизмі электрқозғағыштан 13, қайысты берілістен7 және қозғалтқыш біліктен тұрады 5. Жұмыс жабдықтары білікке киіліп бұрандамен бұралады 9.

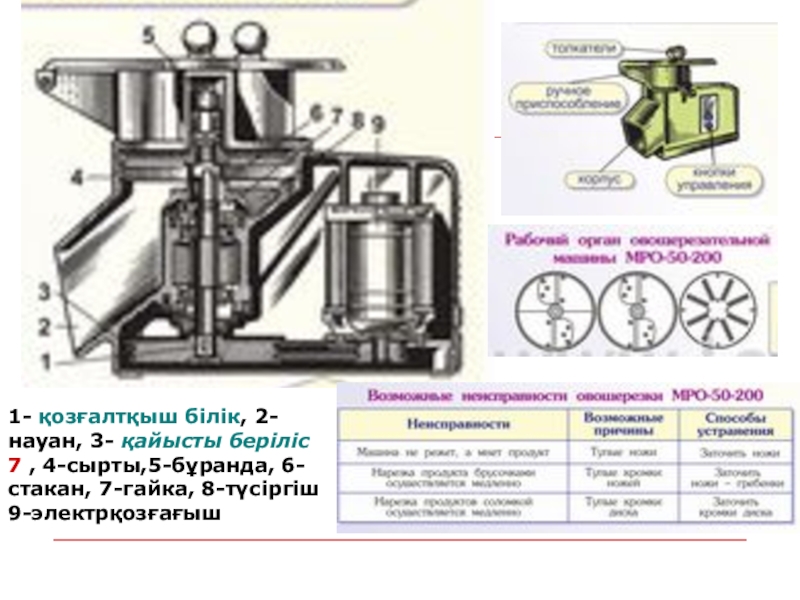

Слайд 261- қозғалтқыш білік, 2-науан, 3- қайысты беріліс 7 , 4-сырты,5-бұранда, 6-
стакан, 7-гайка, 8-түсіргіш
9-электрқозғағыш
9-электрқозғағыш
Слайд 27итергіш
Дөңгелек
шанақ
науан
Куттер
ыдысы
Басқару нүктесі
электрқозғағыш
Жұмыс пышағы
Түсіру құрылғысы
Үлкен шанақ
Қайта қосу мех-мі

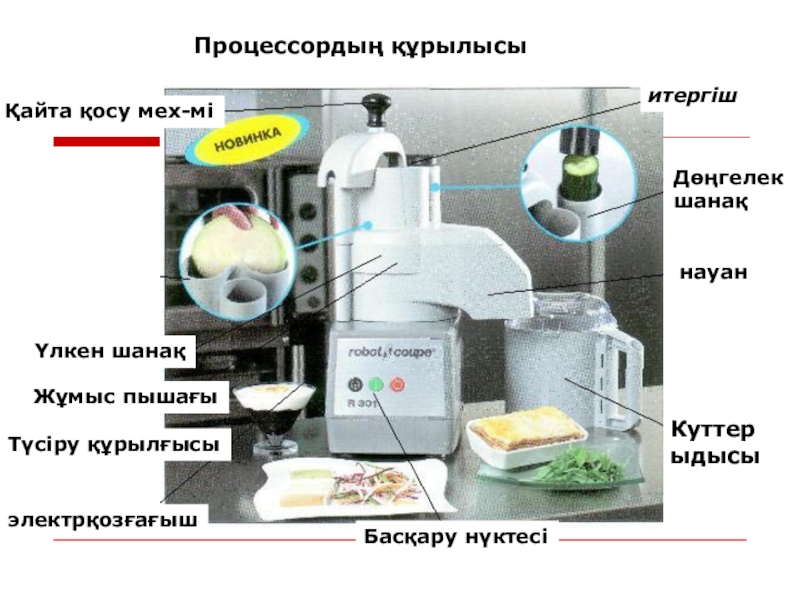

Процессордың құрылысы
Слайд 31 екі дискилі пышақ - сабанша кесу 0,8x1,2 и 3x3 мм;
орақ тәрізді пышақты дискі - жалпақ кесу, қалыңдығы 2 мм, қырыққабат турау;
торлы дискі – томарша кесу3x3 и 10x10 мм.
торлы дискі – томарша кесу3x3 и 10x10 мм.
пышақтар дискінің ішінде қозғалмайды
Турайтын пышақтарының өлшемдері
Слайд 32Роторлы көкөніскескіш
МРО 400-1000

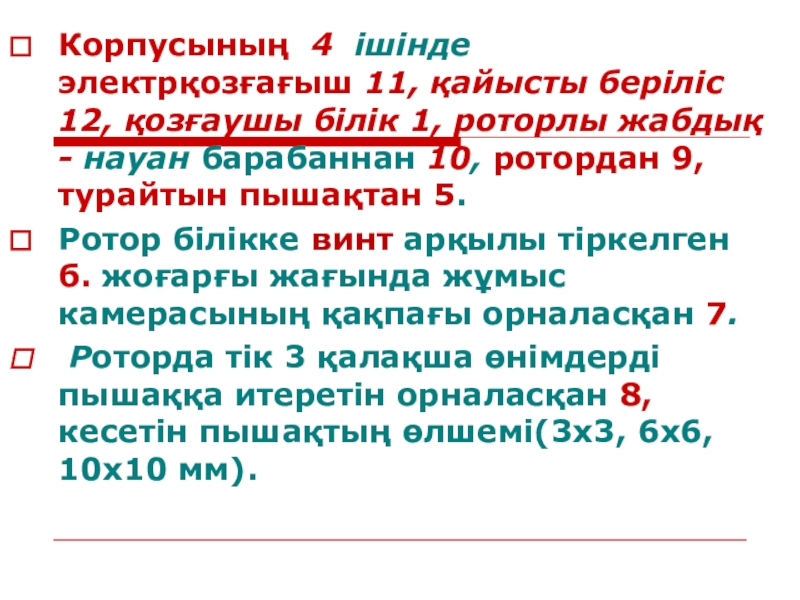

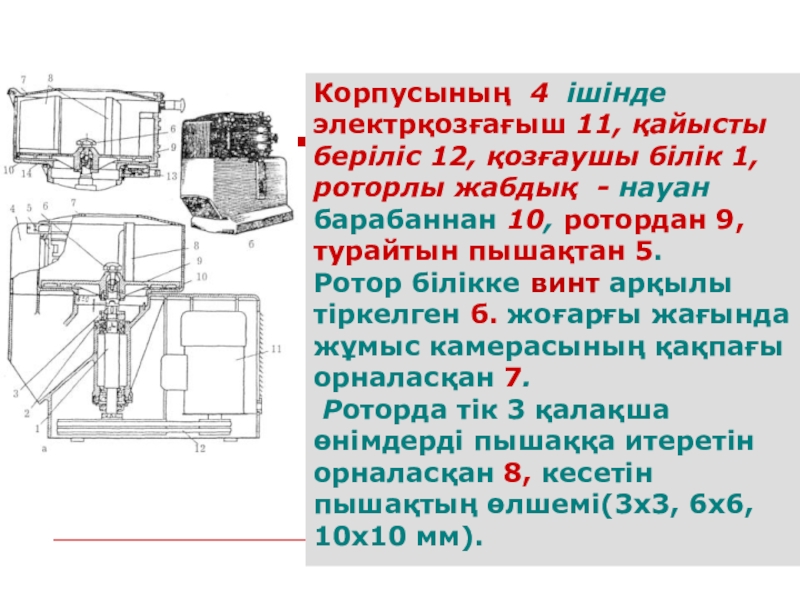

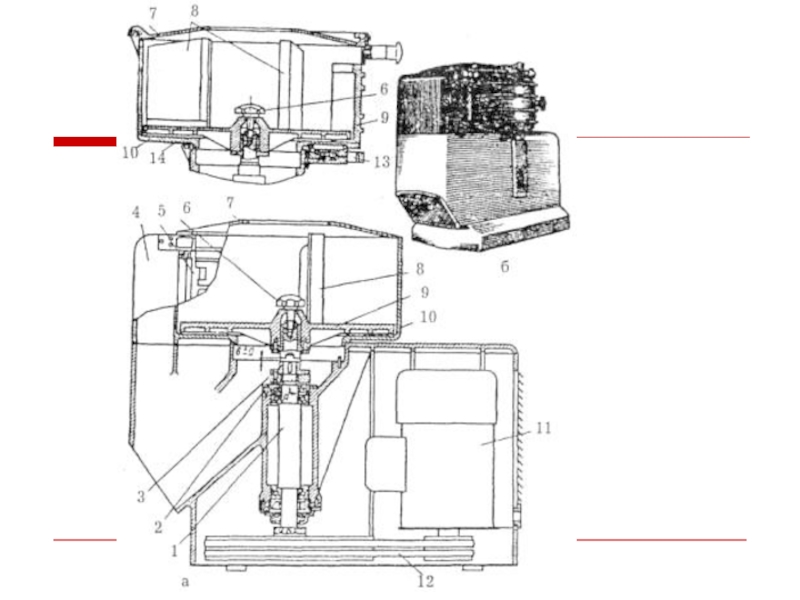

Корпусының 4 ішінде электрқозғағыш 11, қайысты беріліс 12, қозғаушы
білік 1, роторлы жабдық - науан барабаннан 10, ротордан 9, турайтын пышақтан 5.
Ротор білікке винт арқылы тіркелген б. жоғарғы жағында жұмыс камерасының қақпағы орналасқан 7.
Роторда тік 3 қалақша өнімдерді пышаққа итеретін орналасқан 8, кесетін пышақтың өлшемі(3x3, 6x6, 10x10 мм).
Ротор білікке винт арқылы тіркелген б. жоғарғы жағында жұмыс камерасының қақпағы орналасқан 7.
Роторда тік 3 қалақша өнімдерді пышаққа итеретін орналасқан 8, кесетін пышақтың өлшемі(3x3, 6x6, 10x10 мм).
Слайд 33Корпусының 4 ішінде электрқозғағыш 11, қайысты беріліс 12, қозғаушы білік 1,
роторлы жабдық - науан барабаннан 10, ротордан 9, турайтын пышақтан 5.
Ротор білікке винт арқылы тіркелген б. жоғарғы жағында жұмыс камерасының қақпағы орналасқан 7.
Роторда тік 3 қалақша өнімдерді пышаққа итеретін орналасқан 8, кесетін пышақтың өлшемі(3x3, 6x6, 10x10 мм).
Ротор білікке винт арқылы тіркелген б. жоғарғы жағында жұмыс камерасының қақпағы орналасқан 7.
Роторда тік 3 қалақша өнімдерді пышаққа итеретін орналасқан 8, кесетін пышақтың өлшемі(3x3, 6x6, 10x10 мм).
Слайд 35Пуансонды көкөніскескіш

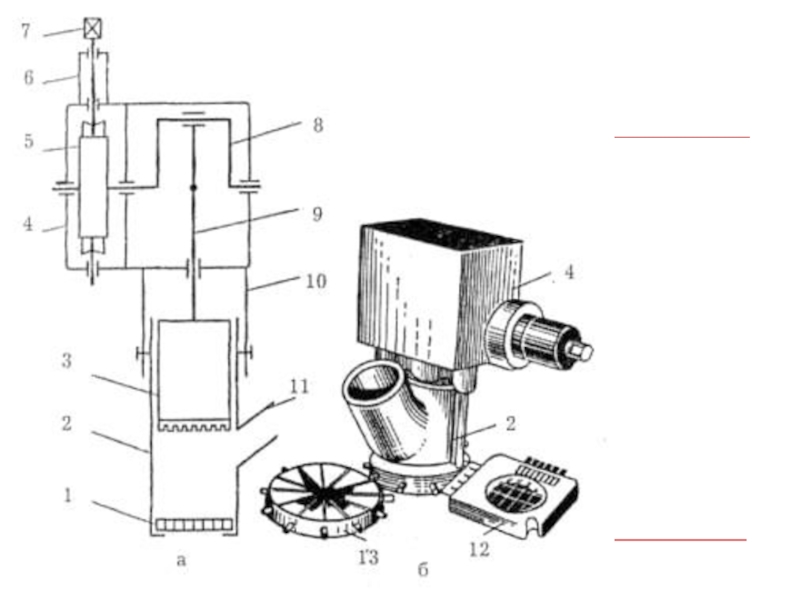

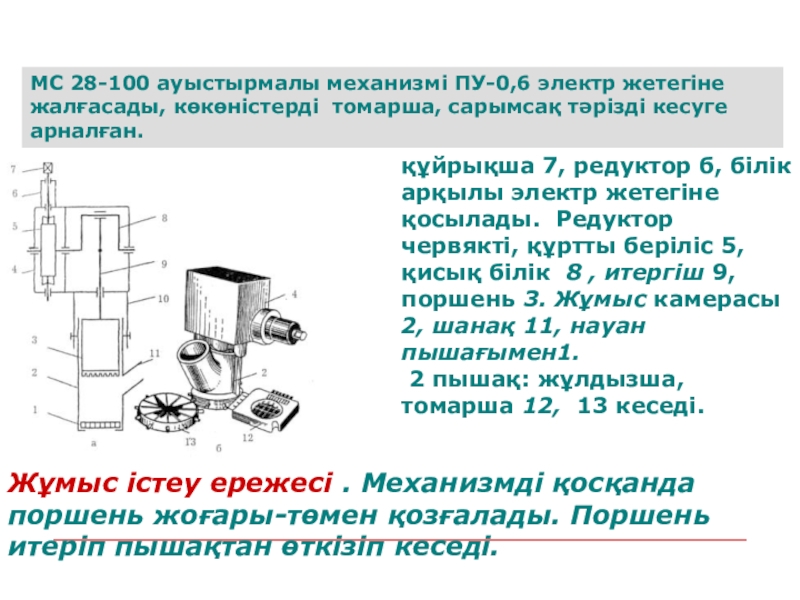

МС 28-100 ауыстырмалы механизмі ПУ-0,6 электр жетегіне жалғасады, көкөністерді томарша,
сарымсақ тәрізді кесуге арналған.
құйрықша 7, редуктор б, білік арқылы электр жетегіне қосылады. Редуктор червякті, құртты беріліс 5, қисық білік 8 , итергіш 9, поршень 3. Жұмыс камерасы 2, шанақ 11, науан пышағымен1.
2 пышақ: жұлдызша, томарша 12, 13 кеседі.
Жұмыс істеу ережесі . Механизмді қосқанда поршень жоғары-төмен қозғалады. Поршень итеріп пышақтан өткізіп кеседі.
Слайд 37

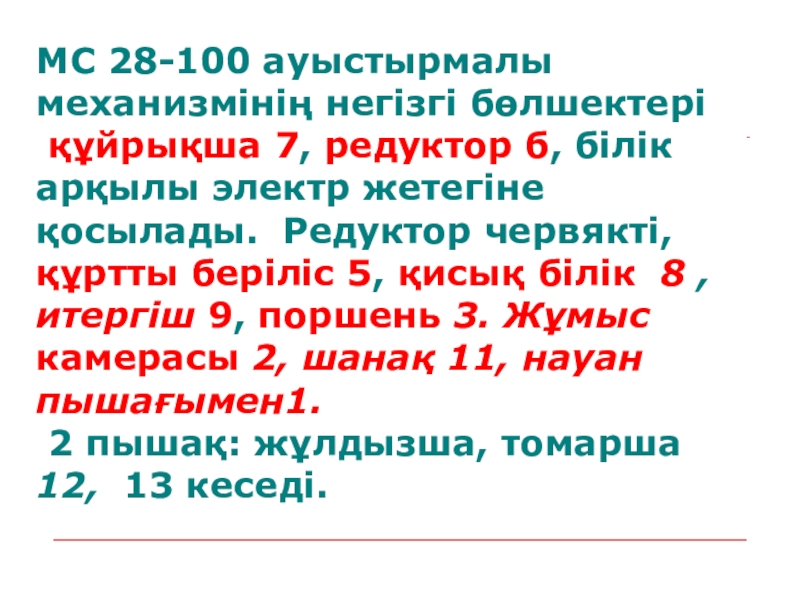

МС 28-100 ауыстырмалы механизмінің негізгі бөлшектері
құйрықша 7, редуктор б, білік
арқылы электр жетегіне қосылады. Редуктор червякті, құртты беріліс 5, қисық білік 8 , итергіш 9, поршень 3. Жұмыс камерасы 2, шанақ 11, науан пышағымен1.
2 пышақ: жұлдызша, томарша 12, 13 кеседі.
2 пышақ: жұлдызша, томарша 12, 13 кеседі.
Слайд 39Қиыстырылған көкөніскескіш

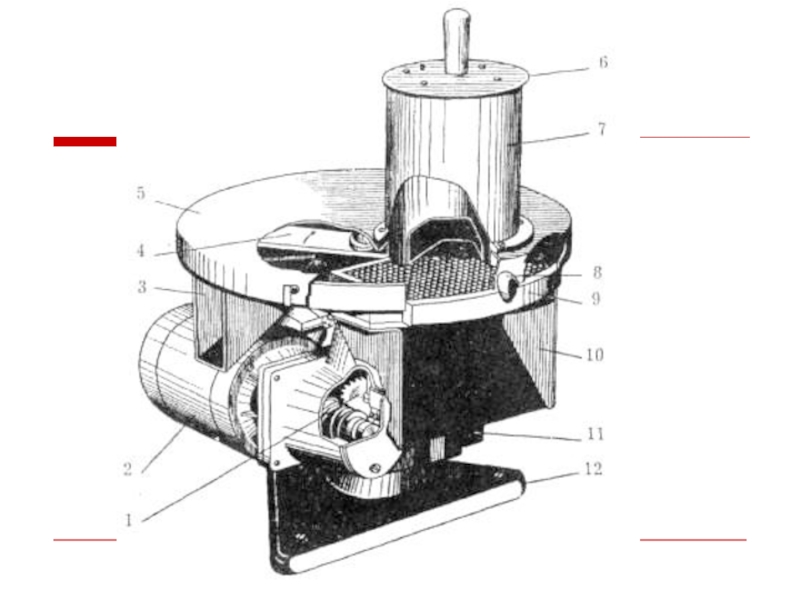

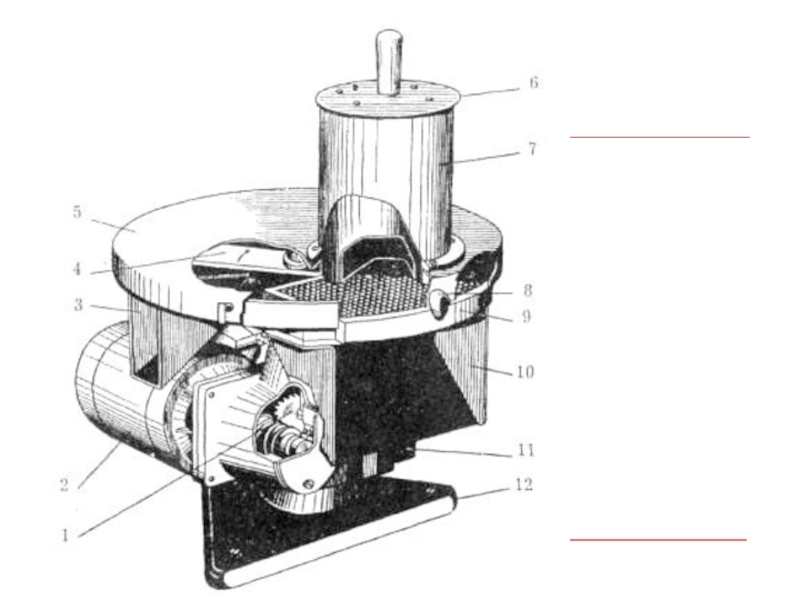

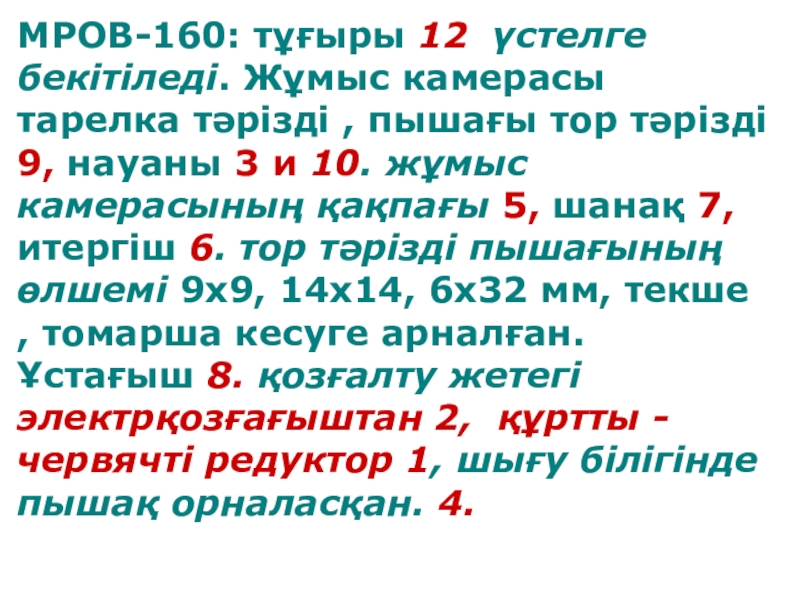

МРОВ-160: тұғыры12 үстелге бекітіледі. Тарелка тәрізді жұмыс камерасы, пышағы
тор тәрізді 9, науаны 3 и 10. жұмыс камерасының қақпағы 5, шанақ 7, итергіш 6. тор тәрізді пышағының өлшемі 9x9, 14x14, 6x32 мм, текше , томарша кесуге арналған. Ұстағыш 8. қозғалту жетегі электрқозғағыштан 2, құртты - червячті редуктор 1, шығу білігінде пышақ орналасқан. 4.
Машинаны қосқанда пышақ айналады. Піскен көкөністерді шанаққа салып пышаққа қарай итереді, пышақ дөңгелетіп кесіп, екінші айналғанда пышақ торына итереді.
Слайд 41МРОВ-160: тұғыры 12 үстелге бекітіледі. Жұмыс камерасы тарелка тәрізді , пышағы
тор тәрізді 9, науаны 3 и 10. жұмыс камерасының қақпағы 5, шанақ 7, итергіш 6. тор тәрізді пышағының өлшемі 9x9, 14x14, 6x32 мм, текше , томарша кесуге арналған. Ұстағыш 8. қозғалту жетегі электрқозғағыштан 2, құртты - червячті редуктор 1, шығу білігінде пышақ орналасқан. 4.
Слайд 44Машинаның - жер қатынасын бөлшектерінің дұрыс қосылғанын, санитарлық жағдайын тексереді. Машинаның
жүрісін тексереді. Дайын көкөністерді шанаққа электрқозғағыш қосылғаннан кейін салады. Жұмыс камерасына қолды салуға болмайды.
Ауыстырмалы механизмдерді машинаның санитарлық жағдайын тексергенннен кейін бекітеді. Ауыстырмалы механизмдерді электрқозғағыш жұмыс істеп тұрғанда алып салуға болмайды.
Жұмыс біткен соң, механизмдерді ағатып, жуып, кептіреді, тұзсыз маймен майлайды. Пышақты алдын ала қайрап қояды.
Ауыстырмалы механизмдерді машинаның санитарлық жағдайын тексергенннен кейін бекітеді. Ауыстырмалы механизмдерді электрқозғағыш жұмыс істеп тұрғанда алып салуға болмайды.
Жұмыс біткен соң, механизмдерді ағатып, жуып, кептіреді, тұзсыз маймен майлайды. Пышақты алдын ала қайрап қояды.
Қолдану ережесі

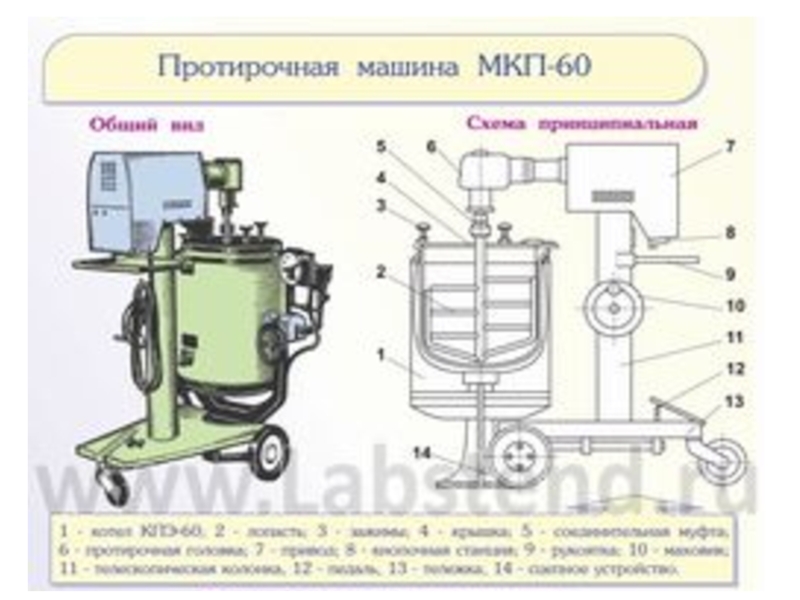

Слайд 45Езетін машина

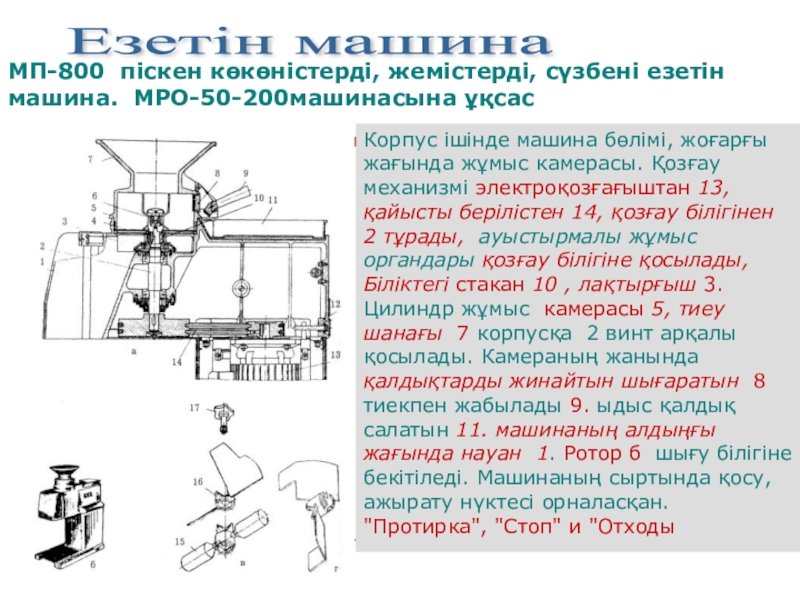

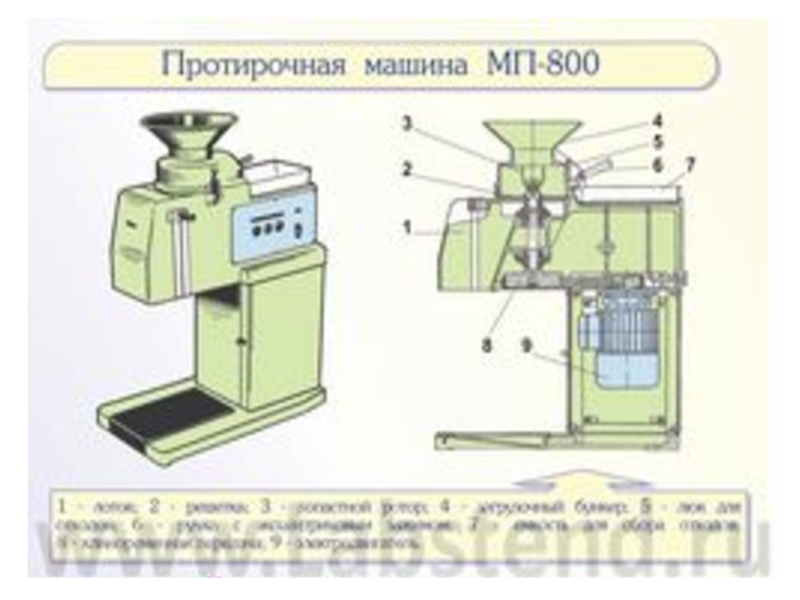

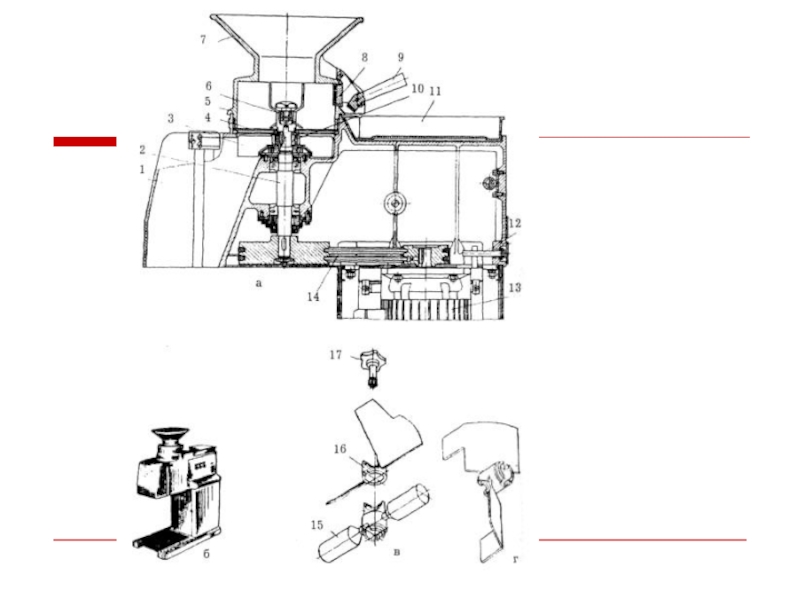

МП-800 піскен көкөністерді, жемістерді, сүзбені езетін машина. МРО-50-200машинасына ұқсас
Корпус

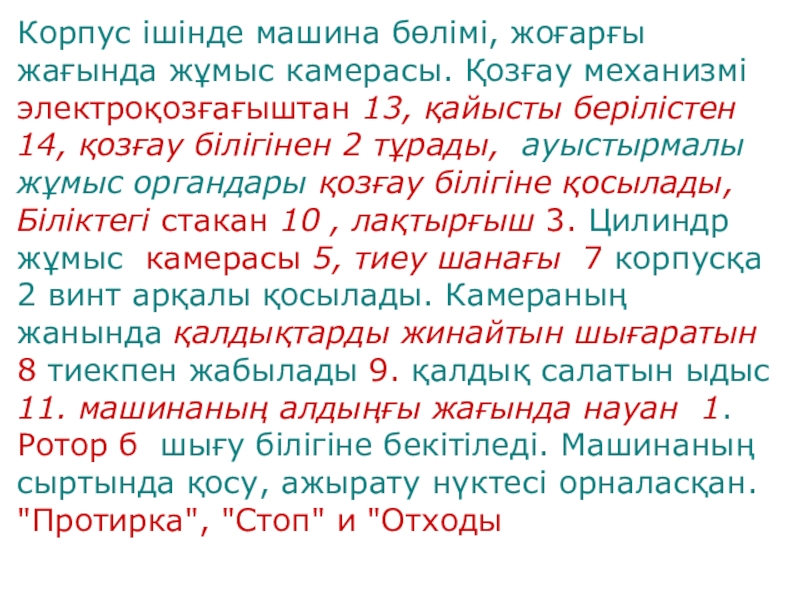

ішінде машина бөлімі, жоғарғы жағында жұмыс камерасы. Қозғау механизмі электроқозғағыштан 13, қайысты берілістен 14, қозғау білігінен 2 тұрады, ауыстырмалы жұмыс органдары қозғау білігіне қосылады, Біліктегі стакан 10 , лақтырғыш 3. Цилиндр жұмыс камерасы 5, тиеу шанағы 7 корпусқа 2 винт арқалы қосылады. Камераның жанында қалдықтарды жинайтын шығаратын 8 тиекпен жабылады 9. ыдыс қалдық салатын 11. машинаның алдыңғы жағында науан 1. Ротор б шығу білігіне бекітіледі. Машинаның сыртында қосу, ажырату нүктесі орналасқан. "Протирка", "Стоп" и "Отходы
Слайд 47Корпус ішінде машина бөлімі, жоғарғы жағында жұмыс камерасы. Қозғау механизмі электроқозғағыштан
13, қайысты берілістен 14, қозғау білігінен 2 тұрады, ауыстырмалы жұмыс органдары қозғау білігіне қосылады, Біліктегі стакан 10 , лақтырғыш 3. Цилиндр жұмыс камерасы 5, тиеу шанағы 7 корпусқа 2 винт арқалы қосылады. Камераның жанында қалдықтарды жинайтын шығаратын 8 тиекпен жабылады 9. қалдық салатын ыдыс 11. машинаның алдыңғы жағында науан 1. Ротор б шығу білігіне бекітіледі. Машинаның сыртында қосу, ажырату нүктесі орналасқан. "Протирка", "Стоп" и "Отходы
Слайд 49Қолдану ережесі

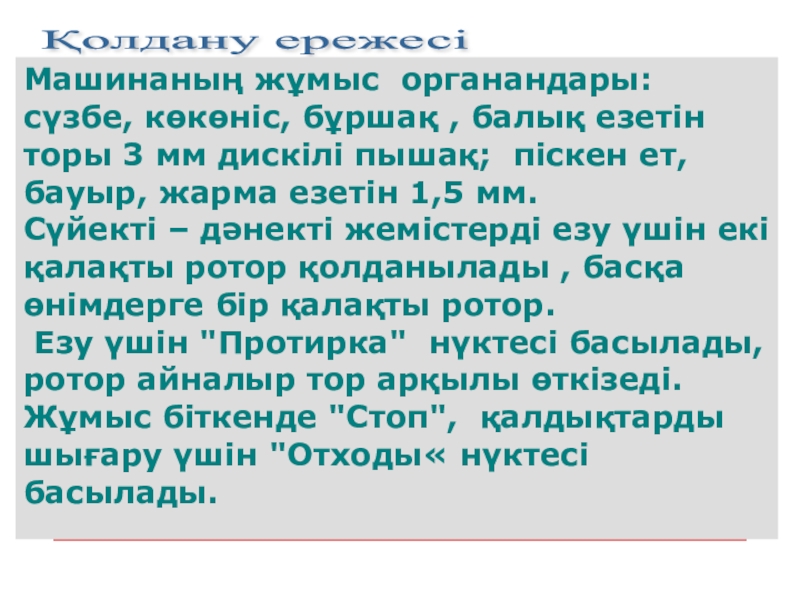

Машинаның жұмыс органандары: сүзбе, көкөніс, бұршақ , балық езетін
торы 3 мм дискілі пышақ; піскен ет, бауыр, жарма езетін 1,5 мм.
Сүйекті – дәнекті жемістерді езу үшін екі қалақты ротор қолданылады , басқа өнімдерге бір қалақты ротор.
Езу үшін "Протирка" нүктесі басылады, ротор айналыр тор арқылы өткізеді. Жұмыс біткенде "Стоп", қалдықтарды шығару үшін "Отходы« нүктесі басылады.
Сүйекті – дәнекті жемістерді езу үшін екі қалақты ротор қолданылады , басқа өнімдерге бір қалақты ротор.
Езу үшін "Протирка" нүктесі басылады, ротор айналыр тор арқылы өткізеді. Жұмыс біткенде "Стоп", қалдықтарды шығару үшін "Отходы« нүктесі басылады.
