формы (бут) и бетонная смесь ис­пользуются в бутобетонной кладке, которая применяется для возведения фундаментов промышленных, гидротехнических и сельскохозяйственных зданий и сооружений. Бутовая кладка делается из таких же камней на рас­творе. В последнее время бутовая кладка заменяется сборными или моно­литными железобетонными конструкциями бутобетоном, а в типовых про­ектах для промышленного и гражданского строительства больше не преду­сматривается.
Природные камни правильной формы (из гранита, песчаника, плотно­го известняка и др.), полученные путем обтески, применяются преимущест­венно для кладки опор мостов, набережных, пролетных строений арочных мостов и труб под насыпями, а пиленые камни (из туфа, ракушечника и др.) - для кладки и облицовки стен зданий высотой до пяти этажей.
Наибольшее распространение в строительстве получили искусствен­ные камни, имеющие правильную форму и изготавливаемые на специали­зированных заводах. Из искусственных камней выполняются следующие виды кладок: кирпичная из сплошного, пористого и пустотного кирпича, облегченная кирпичная кладка, мелкоблочная из легкобетонных и керами­ческих камней, а также из крупных бетонных и кирпичных блоков.

Существует три основных правила разрезки.

Первое правило разрезки. Прочность кладки при растяжении значи­тельно ниже, чем при сжатии, поэтому каменную кладку применяют обыч­но в конструкциях, работающих на сжатие, где соблюдается условие, ис­ключающее возникновение смещений камней под действием воспринимае­мых усилий.

Основные правила разрезки каменной кладки

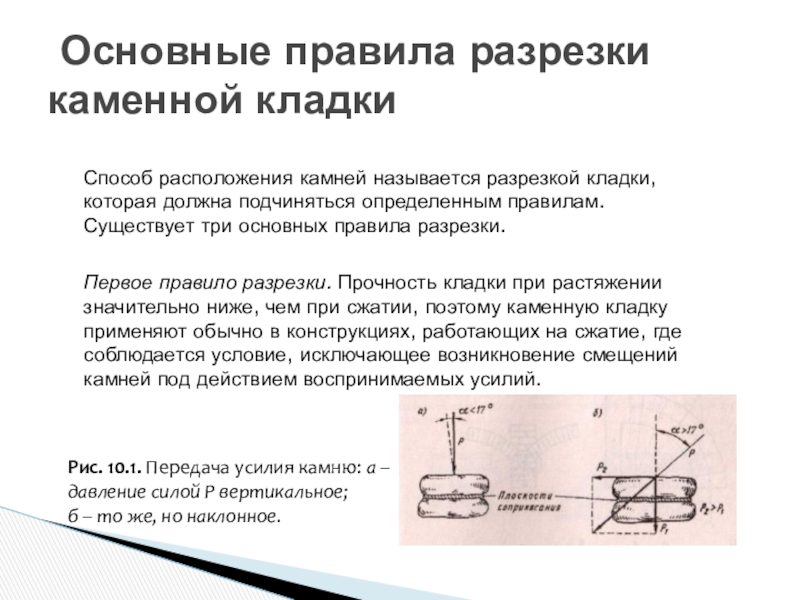

Рис. 10.1. Передача усилия камню: а – давление силой Р вертикальное;
б – то же, но наклонное.

исключалась возможность их сдвига или скола под влиянием действующих на кладку сил. Для этого боковые плоскости соприкасающих­ся камней должны быть перпендикулярны к постели и к наружной поверх­ности кладки (рис. 10.2, в).
В случае образования наклонных плоскостей к постели клинообразные камни под действием усилий, возникающих в кладке, могут раздвинуть соседние камни, а неперпендикулярные плоскости к наружным поверхностям кладки создадут условия для выпадения отдельных камней (рис. 10.2, г).

Рис. 10.2. Разрезка кладки: а - свода, арки; в - перпендикулярными плоскостями; г - наклонными плоскостя­ми и перпендикулярными к наружным поверхностям; 0- с перевязкой швов; е - без перевязки швов.

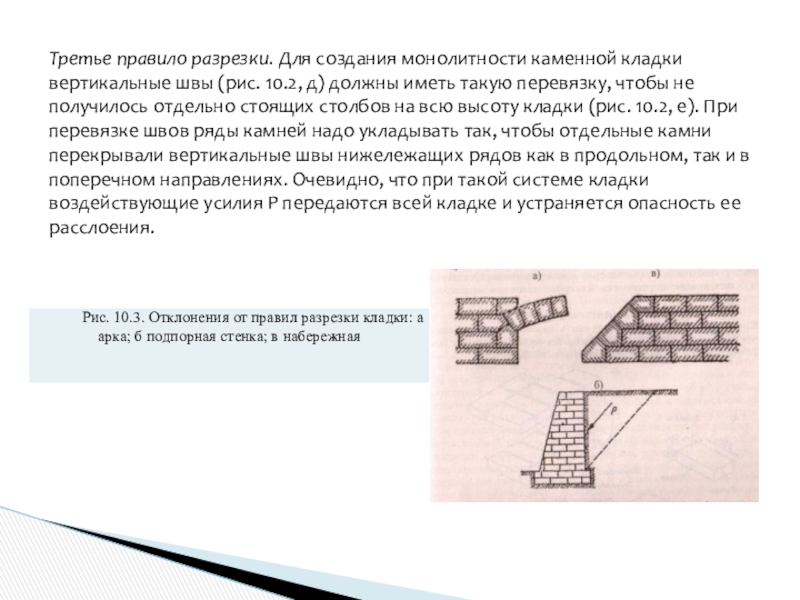

10.2, д) должны иметь такую перевязку, чтобы не получилось отдельно стоящих столбов на всю высоту кладки (рис. 10.2, е). При перевязке швов ряды камней надо укладывать так, чтобы отдельные камни перекрывали вертикальные швы нижележащих рядов как в продольном, так и в поперечном направлениях. Очевидно, что при такой системе кладки воздействующие усилия Р передаются всей кладке и устра­няется опасность ее расслоения.

собой по виду, составу, прочности и весу. Вид раствора и его марка определяются расчетом и указываются в рабочих чертежах.

Для каменной кладки применяются цементные, цементно-известковые, цементно-глиняные и известковые растворы. Тип вяжущих для растворов выбирают в зависимости от предъявляемых к нему требований, температурно-влажностного режима твердения и условий эксплуатации здания или сооружения.

В современных условиях индустриального строительства кладочные растворы и сухие растворные смеси готовят на центральных заводах и рас­творных узлах. На строительных площадках раствор можно приготовлять на приобъектных растворосмесительных установках только при отсутствии поблизости заводов или при небольших объемах работ.

Растворы для каменной кладки

при укладке камня плашмя называются постелью, длинные боко­вые грани - ложками, а короткие - тычками (рис. 10.4).

Каменная кладка выполняется рядами. При укладке камня длинной стороной вдоль стены образуется ложковый ряд, а при укладке короткой - тычковый ряд. Все наружные ряды кладки с обеих сторон называются вёрстами. Версты бывают наружными, если они образуют наружный (отра­щённый на фасад) ряд, и внутренними, если ряд кладки выходит внутрь помещения. Различают тычковые и ложковые версты. Внутренние ряды кладки, уложенные между верстами, называются забутовочными рядами, или просто забуткой.

кирпича; б-в 2. 5 кирпича.

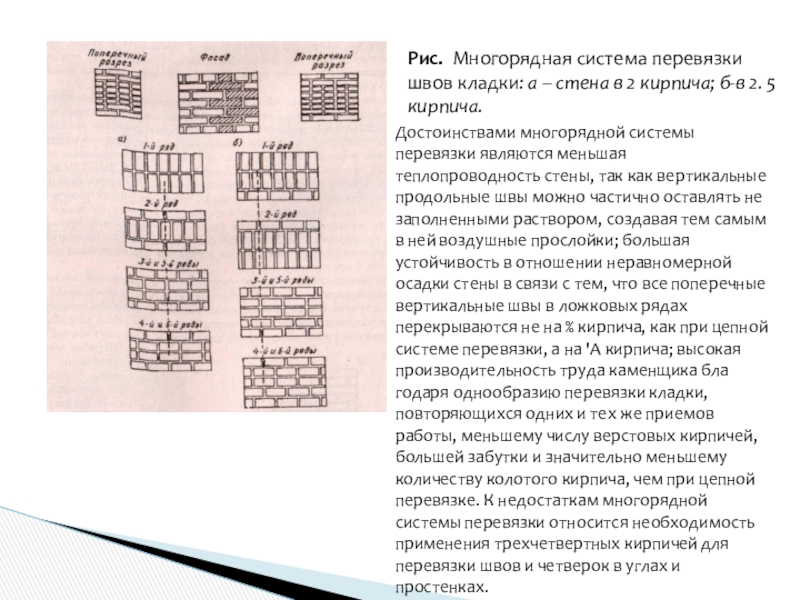

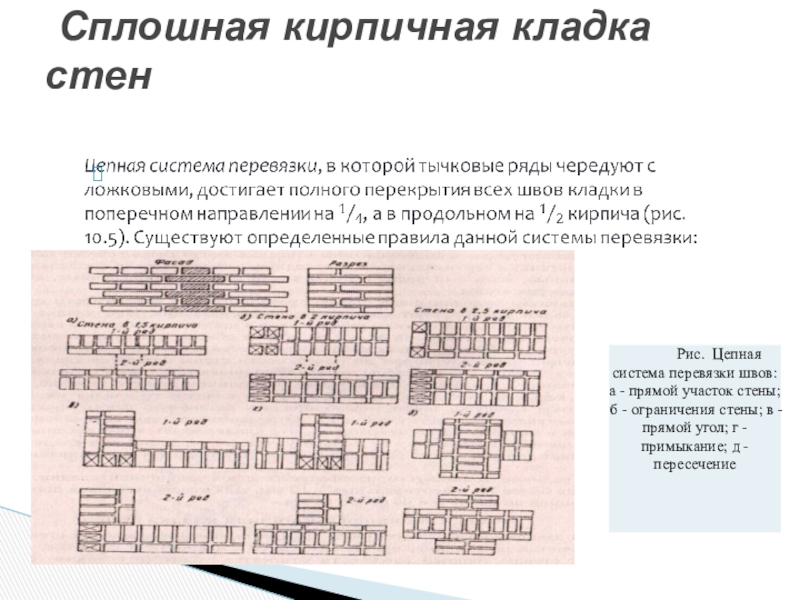

Достоинствами многорядной системы перевязки являются меньшая теплопроводность стены, так как вертикальные продольные швы можно частично оставлять не заполненными раствором, создавая тем самым в ней воздушные прослойки; большая устойчивость в отношении неравномерной осадки стены в связи с тем, что все поперечные вертикальные швы в ложковых рядах перекрываются не на % кирпича, как при цепной системе пере­вязки, а на 'А кирпича; высокая производительность труда каменщика бла­годаря однообразию перевязки кладки, повторяющихся одних и тех же приемов работы, меньшему числу верстовых кирпичей, большей забутки и значительно меньшему количеству колотого кирпича, чем при цепной пе­ревязке. К недостаткам многорядной системы перевязки относится необхо­димость применения трехчетвертных кирпичей для перевязки швов и чет­верок в углах и простенках.

связь сопрягаемых частей здания (рис. 10.7).

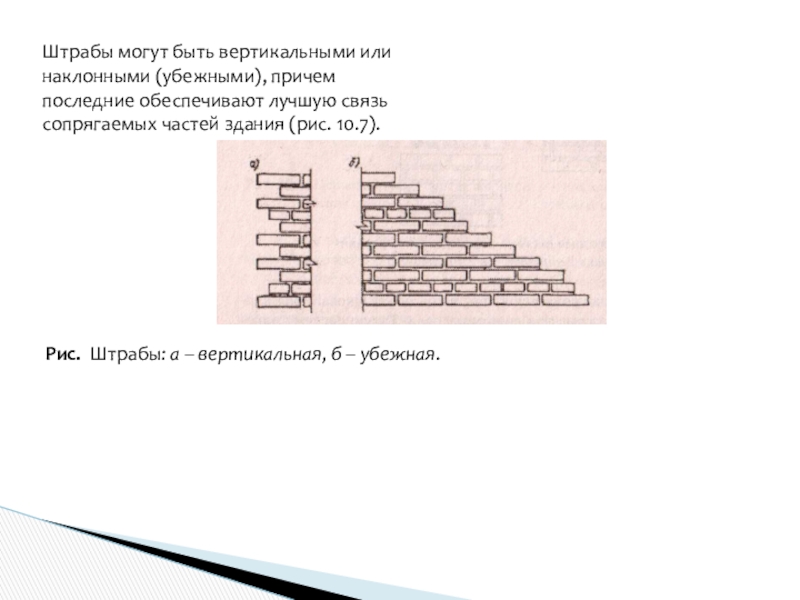

Рис. Штрабы: а – вертикальная, б – убежная.

камня

Рис. Кирпичная облегченная кладка: а, б – кирпично-бетонная;
в – кирпичная блочная; г – кирпично-бетонная
кладка с узлами жесткости; д – колодцевая.

Рис. Применение поря­довки

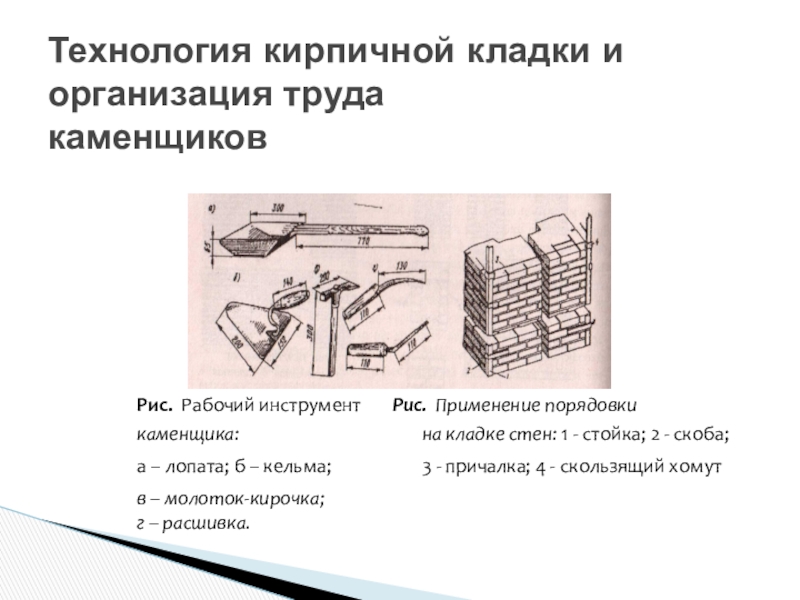

каменщика: на кладке стен: 1 - стойка; 2 - скоба;

а – лопата; б – кельма; 3 - при­чалка; 4 - скользящий хомут

в – молоток-кирочка;
г – расшивка.

конструкций под гражданские и промышленные здании, а также при возведении мостовых опор набережных и других сооружений. В связи с тем, что бутовая кладка очень трудоемка, она применяется сравнительно редко.

Бутовая и бутобетонная кладка

растворов с противоморозными химическими добавками и при помощи искусственного обогрева.

Наиболее распространенным способом кладки стен из кирпича или камни правильной формы является способ замораживания. При этом способе кладка на открытом воздухе ведется на подогретых растворах. Выложенная на подогретом растворе кладка замерзает, и дальнейшее нарастание прочности раствора проис­ходит только после оттаивания кладки с одновременным уплотнением швов. Повышенная осадка сооружения в период оттаивания требует проведения соот­ветствующих мероприятий, обеспечивающих устойчивость конструкций.

Производство каменных работ в зимних условиях

крупных кирпичных блоков и постелистого бутового камня, а также при устройстве бутовых фундаментов из постелистого камня способом частичного замораживания раствора с обеспе­чением его твердения при наружной температуре до -16 °С.
Растворы для зимних работ должны быть удобоукладываемыми и иметь подвижность, соответствующую глубине погружения стандартного конуса от 10 до 13 см. Способ замораживания не допускается в районах, подверженных землетрясениям, при возведении конструкций под залив; при возведении конструкций, подвергающихся в стадии оттаивания вибра­ции или динамическим нагрузкам, а также тонкостенных сводов двоякой кривизны, цилиндрических сводов толщиной менее 10 см и внецентренно сжатых конструкций с эксцентриситетом более 25 у (где у - расстояние от центра тяжести до края сечения в сторону эксцентриситета).
Система перевязки кирпичной кладки способом замораживания могут быть те же, что и в летних условиях, но при многорядной системе каждые три ложковых ряда перекрываются тычковым. Толщина горизонтального шва в пределах также должна быть в среднем 12 мм, а вертикального 10 мм. Кирпич укладывают вприжим. Кладку стен здания в пределах захватки ве­дут на высоту яруса без разрывов. Разрывы в кладке стен, не имеющих оса­дочных швов, допускаются высотой до одного этажа, они должны оканчи­ваться убежной штрабой. Кладку каждого ряда следует вести на всю тол­щину стены.
