Презентация, доклад на тему Графическое изображение деталей из древесины.

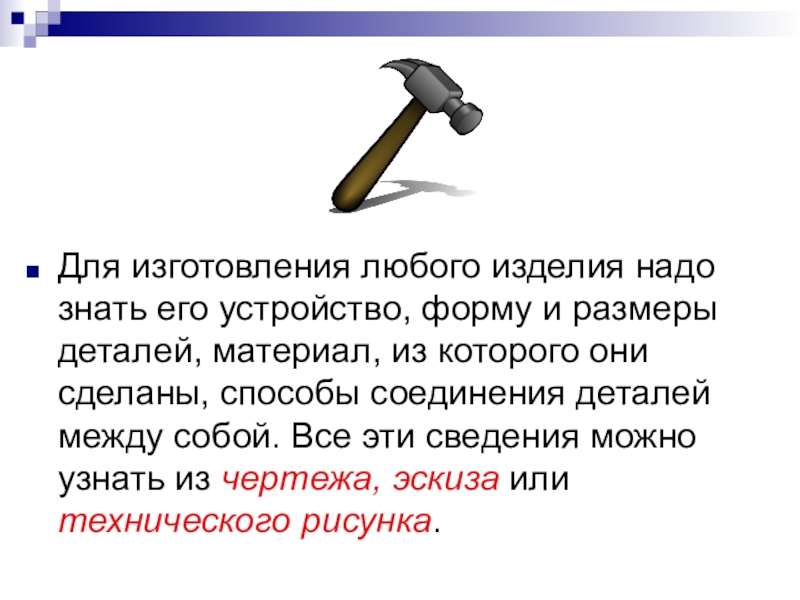

деталей, материал, из которого они сделаны, способы соединения деталей между собой. Все эти сведения можно узнать из чертежа, эскиза или технического рисунка.

соединяют друг с другом.

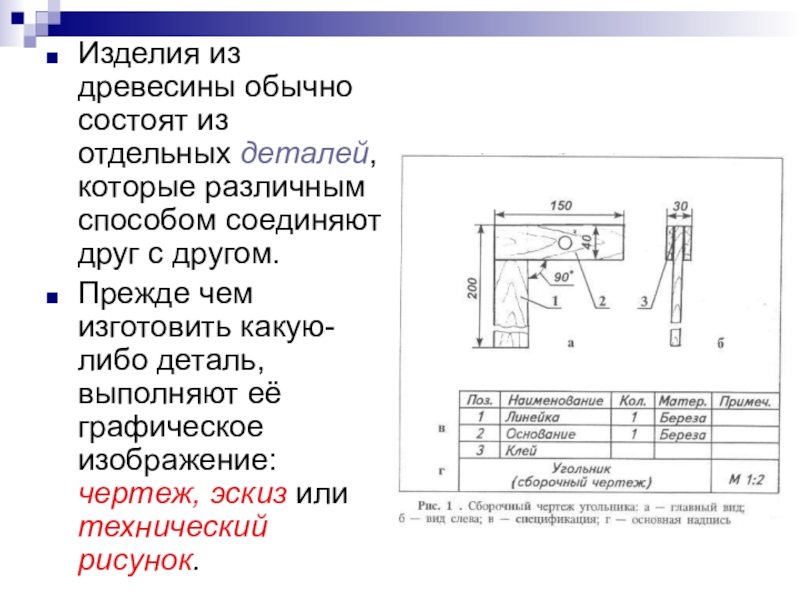

Прежде чем изготовить какую-либо деталь, выполняют её графическое изображение: чертеж, эскиз или технический рисунок.

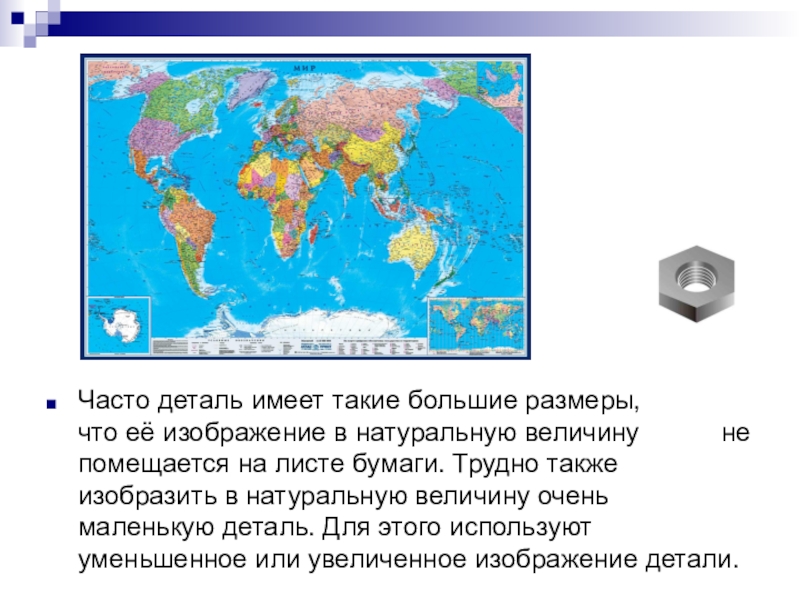

что её изображение в натуральную величину не помещается на листе бумаги. Трудно также изобразить в натуральную величину очень маленькую деталь. Для этого используют уменьшенное или увеличенное изображение детали.

детали, называют масштабом.
Масштаб не может быть произвольным. Установлены строго определенные масштабы: например, для уменьшения – 1:2, 1:4, 1:50000 и др., а для увеличения 2:1, 4:1, 10:1 и др.
На чертеже, выполненном в любом масштабе, проставляют действительные размеры.

помощью чертежных инструментов с указанием размеров, наименования, масштаба и материала, из которого изготовлено изделие.

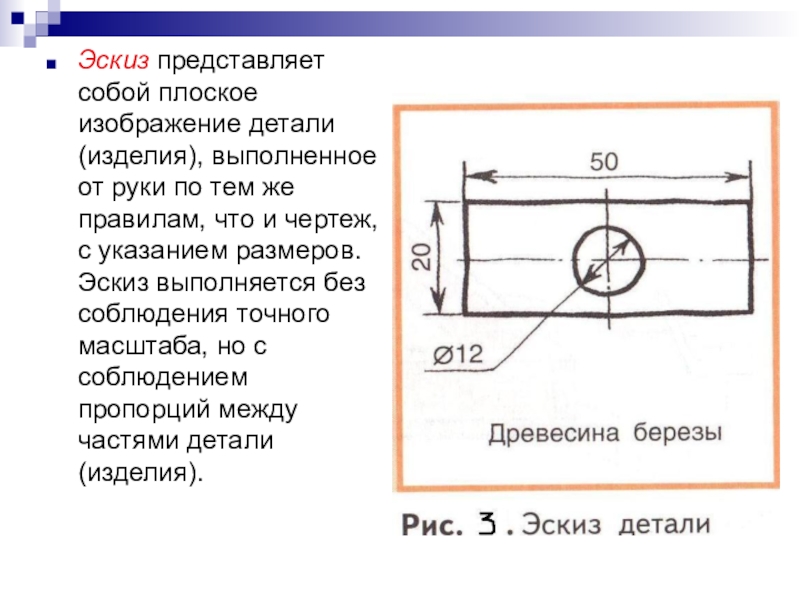

тем же правилам, что и чертеж, с указанием размеров. Эскиз выполняется без соблюдения точного масштаба, но с соблюдением пропорций между частями детали (изделия).

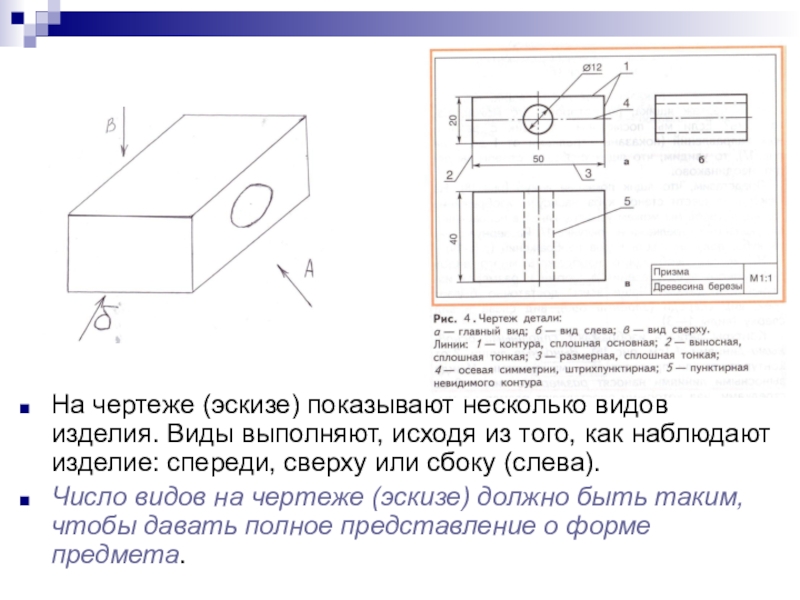

того, как наблюдают изделие: спереди, сверху или сбоку (слева).
Число видов на чертеже (эскизе) должно быть таким, чтобы давать полное представление о форме предмета.

же линиями, что и чертеж, с указанием размеров и материала, из которого изготовлено изделие. Его строят приближенно, на глаз, выдерживая соотношения между отдельными частями предмета. Знак «Ø12» на рисунке обозначает, что диаметр отверстия равен 12 мм.

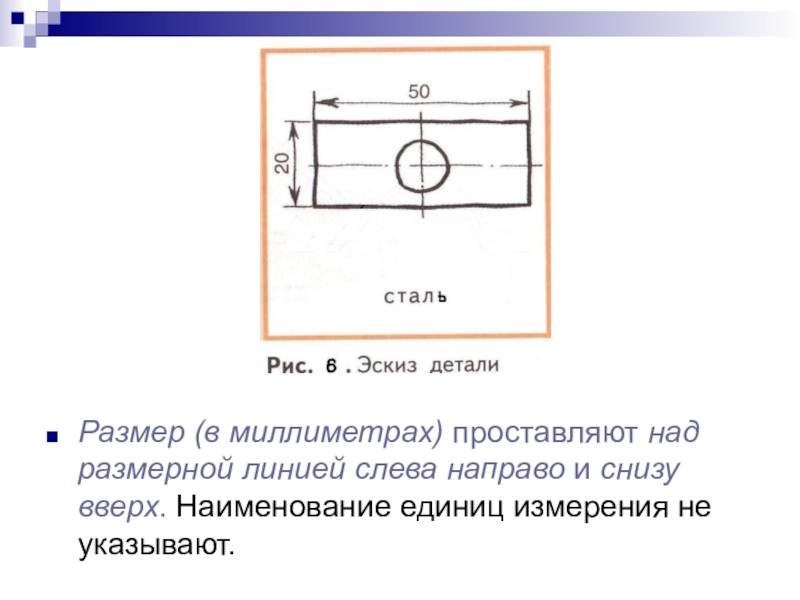

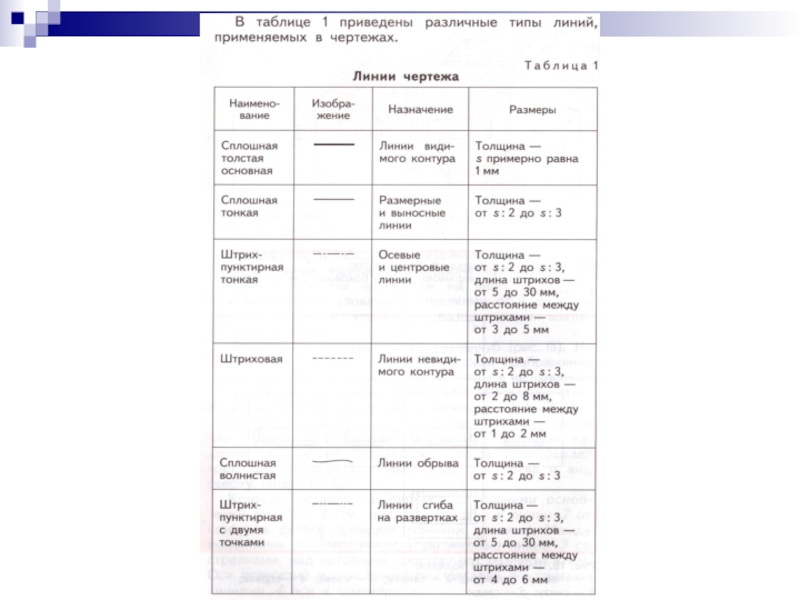

вверх. Наименование единиц измерения не указывают.

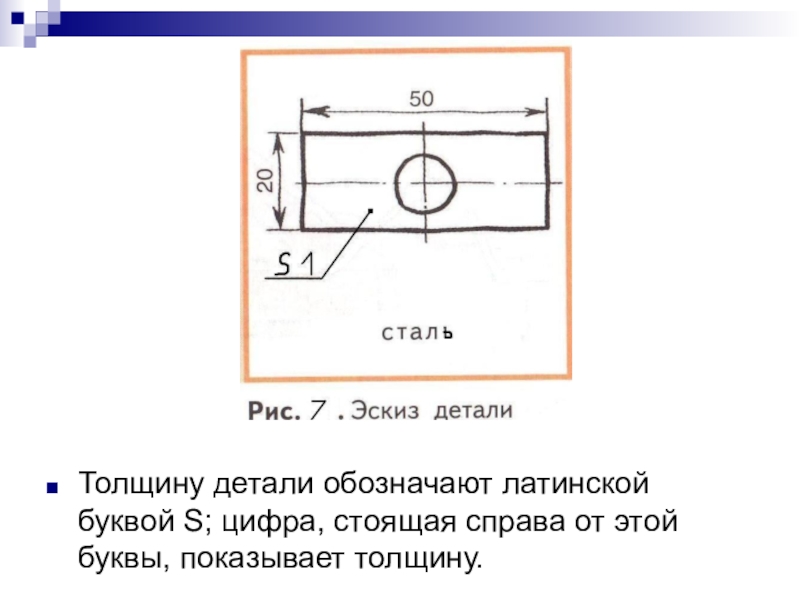

буквы, показывает толщину.

и изображения видов, размеры изделия и отдельных деталей, их названия и количество, форму, местоположение, материал, вид соединения.
