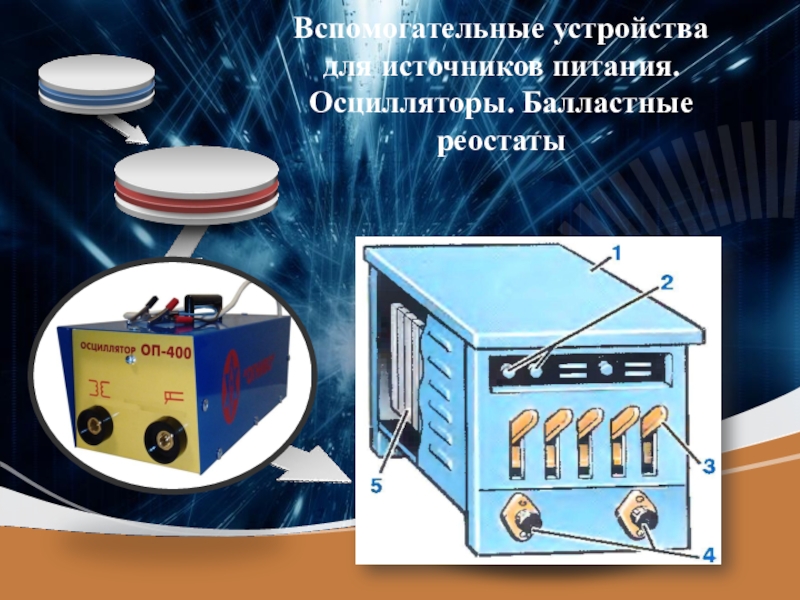

Презентация, доклад на тему дополнительное сварочное оборудование

Осциллятор

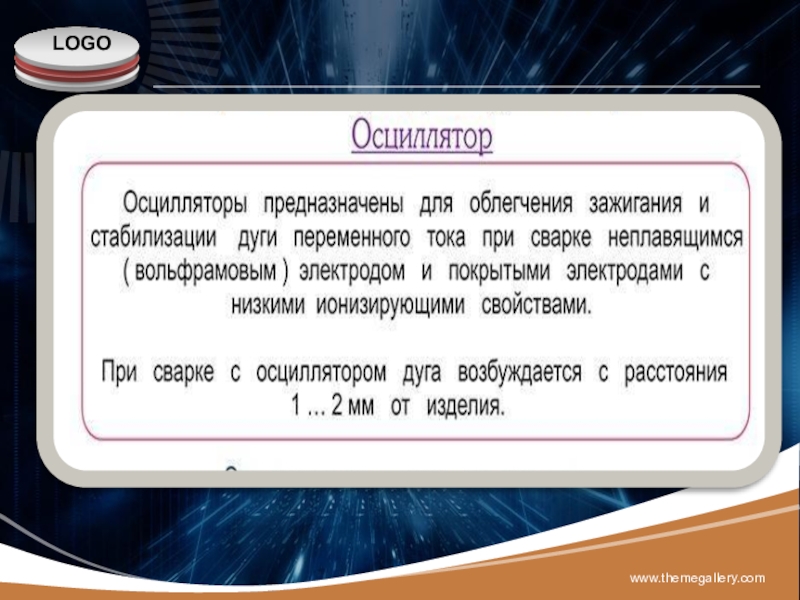

это устройство, преобразующее ток промышленной частоты низкого напряжения в ток высокой частоты (150-500 кГц) и высокого напряжения (2000-6000 В), наложение которого на сварочную цепь облегчает возбуждение и стабилизирует дугу при сварке, а также плавно снижает сварочный ток по окончании сварки

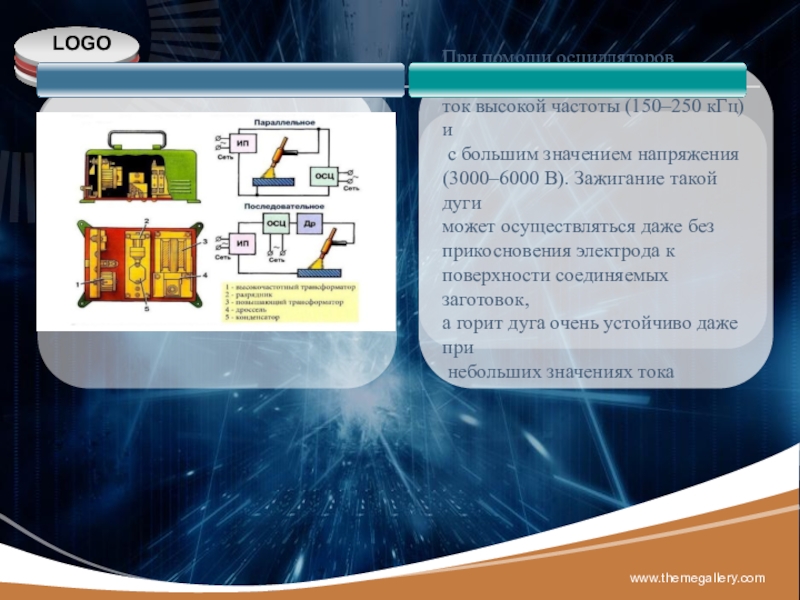

(150–250 кГц) и
с большим значением напряжения
(3000–6000 В). Зажигание такой дуги
может осуществляться даже без
прикосновения электрода к
поверхности соединяемых заготовок,
а горит дуга очень устойчиво даже при
небольших значениях тока

Add your title in here

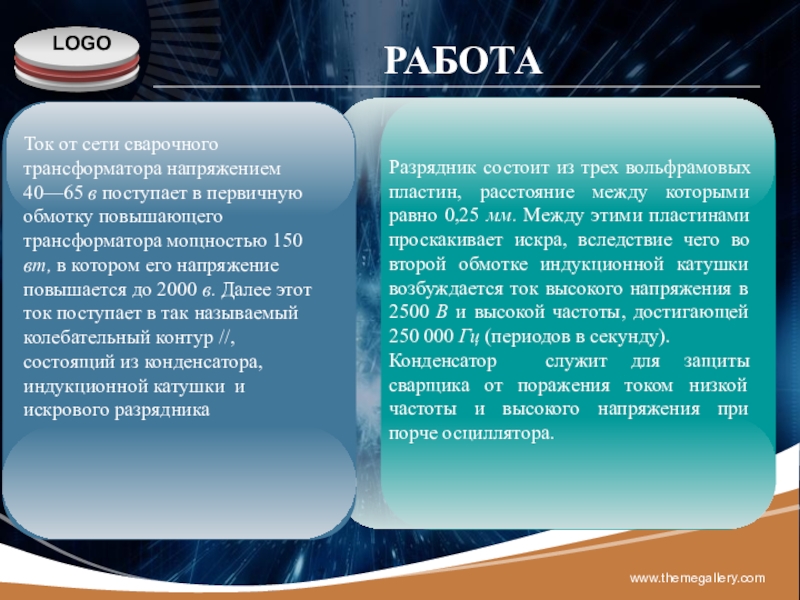

обмотку повышающего трансформатора мощностью 150 вт, в котором его напряжение повышается до 2000 в. Далее этот ток поступает в так называемый колебательный контур //, состоящий из конденсатора, индукционной катушки и искрового разрядника

Разрядник состоит из трех вольфрамовых пластин, расстояние между которыми равно 0,25 мм. Между этими пластинами проскакивает искра, вследствие чего во второй обмотке индукционной катушки возбуждается ток высокого напряжения в 2500 В и высокой частоты, достигающей 250 000 Гц (периодов в секунду).
Конденсатор служит для защиты сварщика от поражения током низкой частоты и высокого напряжения при порче осциллятора.

переменным током) для первоначального возбуждения дуги
бесконтактным способом.

Используя осциллятор, можно сваривать металл малой толщины при токе
от 10А и выше.

Напряжения холостого хода источника питания (60—80 В) недостаточно
для того, чтобы вызвать электрический разряд или даже искру в промежутке
между изделием и электродом , поэтому необходим кратковременный
импульс напряжения, который бы обеспечил бы пробой искрового разряда

Для этого источники питания для сварки в среде защитного газа снабжаются
дополнительным устройством-осцилляр

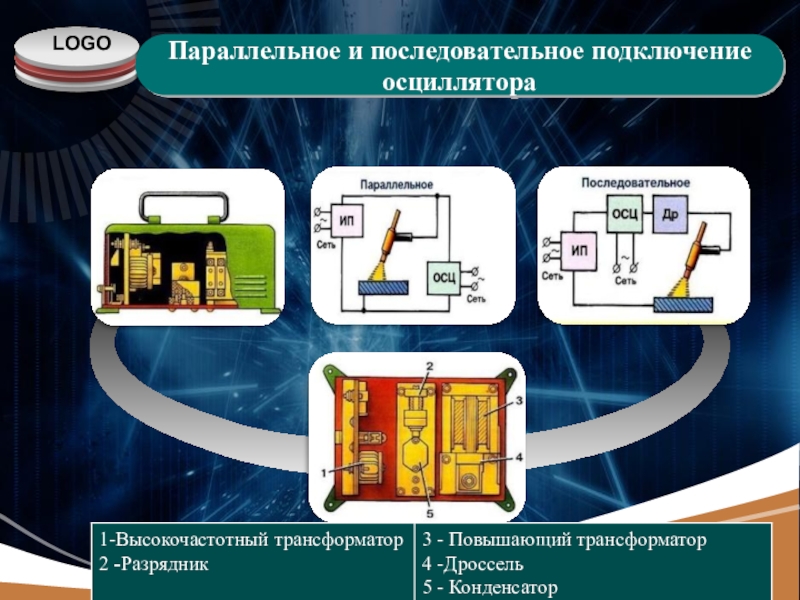

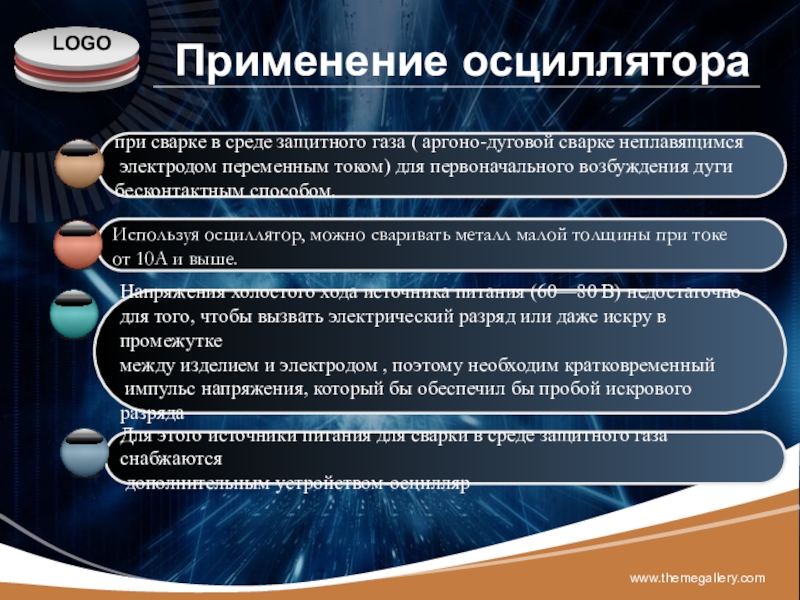

Применение осциллятора

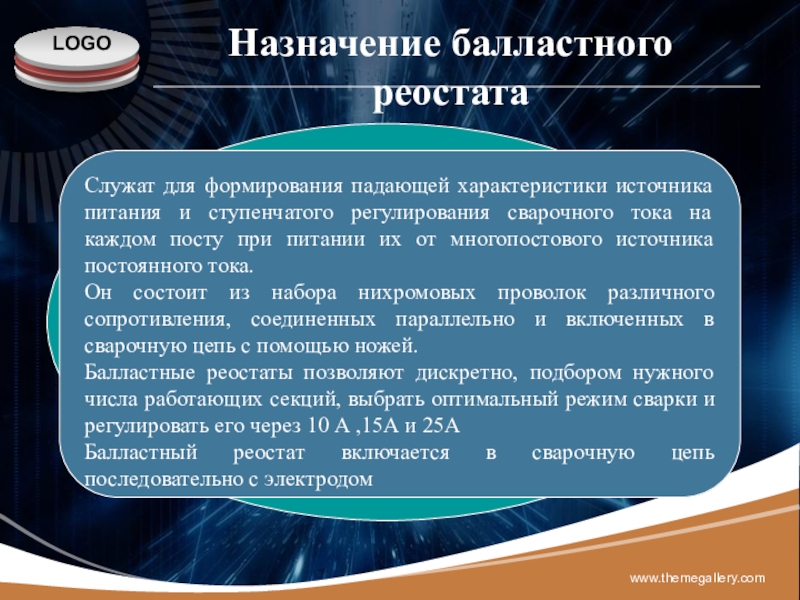

ступенчатого регулирования сварочного тока на каждом посту при питании их от многопостового источника постоянного тока.

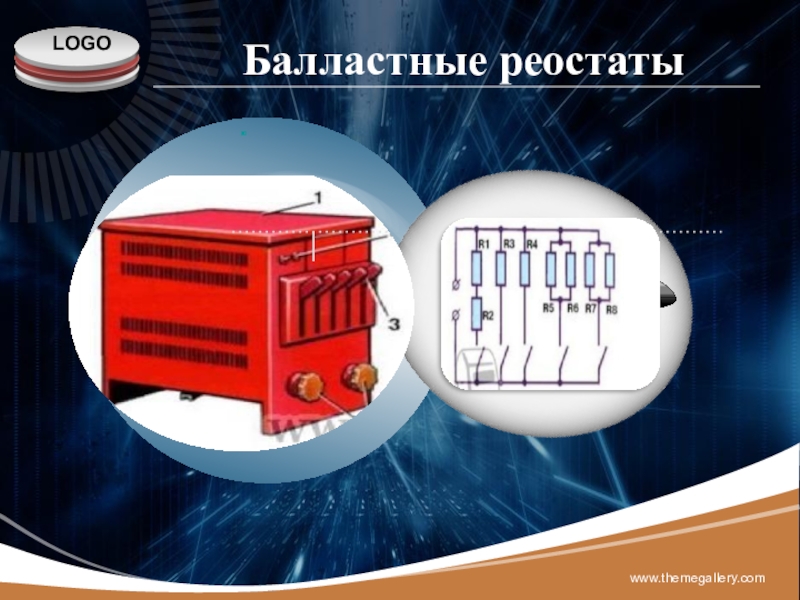

Он состоит из набора нихромовых проволок различного сопротивления, соединенных параллельно и включенных в сварочную цепь с помощью ножей.
Балластные реостаты позволяют дискретно, подбором нужного числа работающих секций, выбрать оптимальный режим сварки и регулировать его через 10 А ,15А и 25А
Балластный реостат включается в сварочную цепь последовательно с электродом
