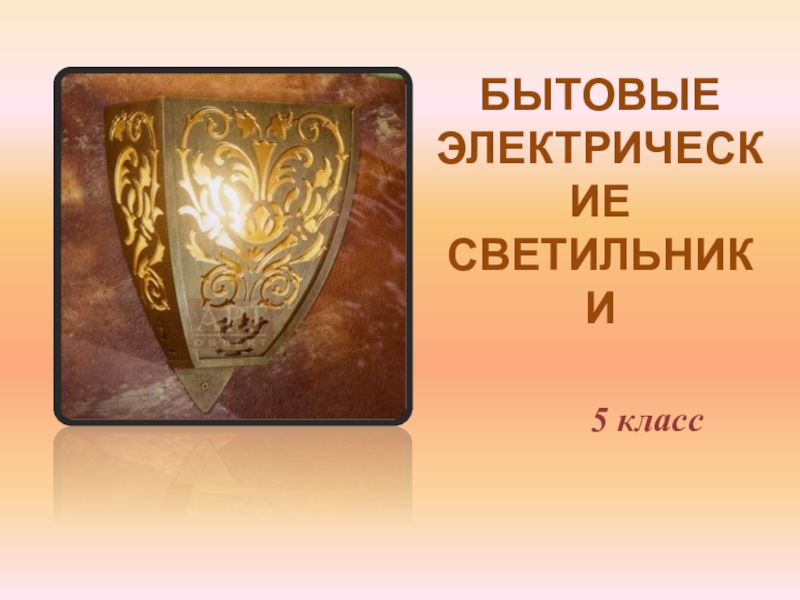

Слайд 1БЫТОВЫЕ ЭЛЕКТРИЧЕСКИЕ СВЕТИЛЬНИКИ
5 класс

БЫТОВЫЕ ЭЛЕКТРИЧЕСКИЕ СВЕТИЛЬНИКИ 5 класс

Слайд 2Виды светильников
Вечером, когда на улице уже стемнело, вы

включаете дома бытовые электрические светильники. Это люстры, настольные лампы, торшеры, бра и др. Конструкции светильников зависят от их назначения. Они могут быть изготовлены из металлов, пластмассы, цветного стекла и других материалов.

Виды светильников   Вечером, когда на улице уже стемнело, вы включаете дома бытовые электрические светильники. Это

Слайд 3Лампы накаливания
Источником света в бытовых светильниках служат лампы накаливания.

Устройство лампы

накаливания:
1— стеклянный баллон;
2 — нить накала;
3 — электроды;
4 — цоколь;
5 — центральный контакт

Лампы накаливанияИсточником света в бытовых светильниках служат лампы накаливания.Устройство лампы  накаливания:1— стеклянный   баллон;

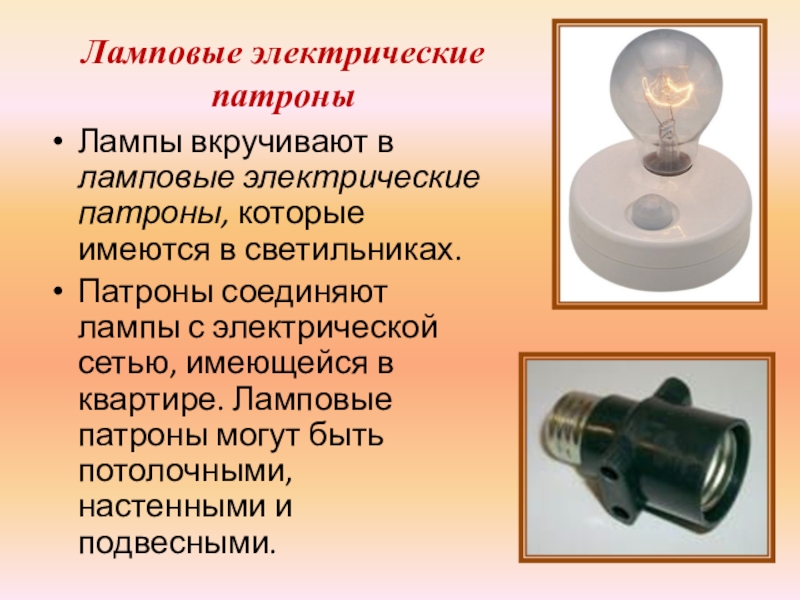

Слайд 4 Ламповые электрические патроны
Лампы вкручивают в ламповые электрические патроны, которые имеются в

светильниках.
Патроны соединяют лампы с электрической сетью, имеющейся в квартире. Ламповые патроны могут быть потолочными, настенными и подвесными.

Ламповые электрические патроныЛампы вкручивают в ламповые электрические патроны, которые имеются в светильниках. Патроны соединяют лампы с

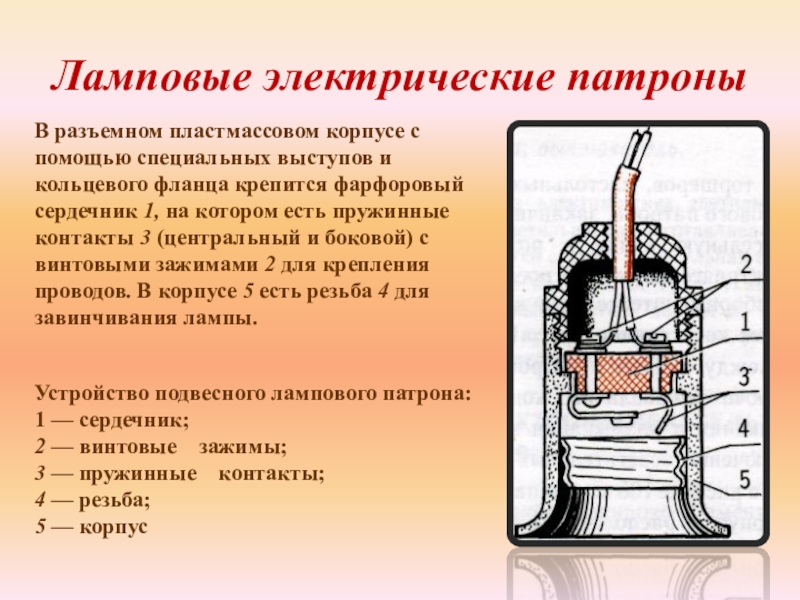

Слайд 5Ламповые электрические патроны
В разъемном пластмассовом корпусе с помощью специальных выступов и

кольцевого фланца крепится фарфоровый сердечник 1, на котором есть пружинные контакты 3 (центральный и боковой) с винтовыми зажимами 2 для крепления проводов. В корпусе 5 есть резьба 4 для завинчивания лампы.


Устройство подвесного лампового патрона:
1 — сердечник;
2 — винтовые зажимы;
3 — пружинные контакты;
4 — резьба;
5 — корпус

Ламповые электрические патроныВ разъемном пластмассовом корпусе с помощью специальных выступов и кольцевого фланца крепится фарфоровый сердечник 1,

Слайд 6Штепсельная вилка
У торшеров, настольных ламп, ночников провода, идущие от лампового патрона,

заканчиваются штепсельной вилкой. Вставляя штепсельную вилку в розетку, подключают эти светильники к электрической сети. В последнее время применяются в основном неразборные штепсельные вилки, однако могут встречаться и разборные конструкции.

Разборная штепсельная вилка:
1— корпус;
2 — контактный штифт;
3 — контактный винт;
4 — прижимная планка;
5 — крепежный винт


Штепсельная вилкаУ торшеров, настольных ламп, ночников провода, идущие от лампового патрона, заканчиваются штепсельной вилкой. Вставляя штепсельную вилку

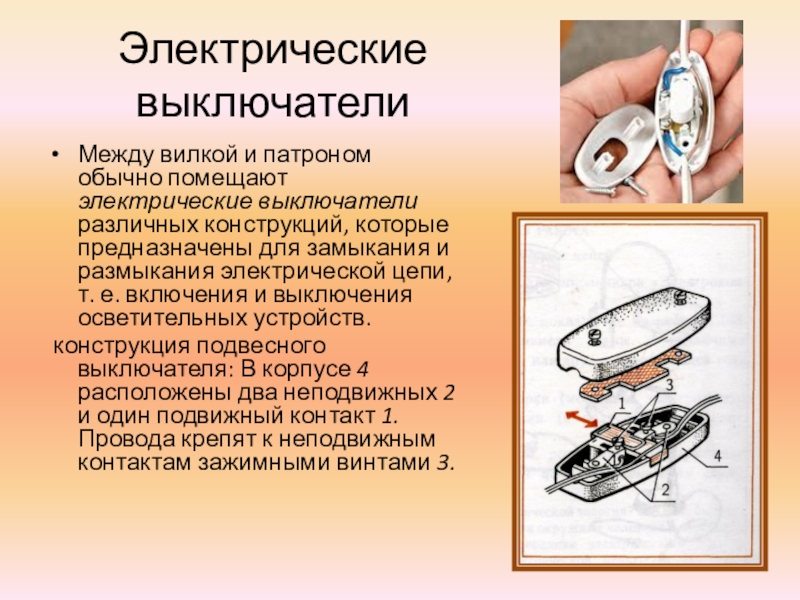

Слайд 7Электрические выключатели
Между вилкой и патроном обычно помещают электрические выключатели различных конструкций,

которые предназначены для замыкания и размыкания электрической цепи, т. е. включения и выключения осветительных устройств.
конструкция подвесного выключателя: В корпусе 4 расположены два неподвижных 2 и один подвижный контакт 1. Провода крепят к неподвижным контактам зажимными винтами 3.

Электрические выключателиМежду вилкой и патроном обычно помещают электрические выключатели различных конструкций, которые предназначены для замыкания и размыкания

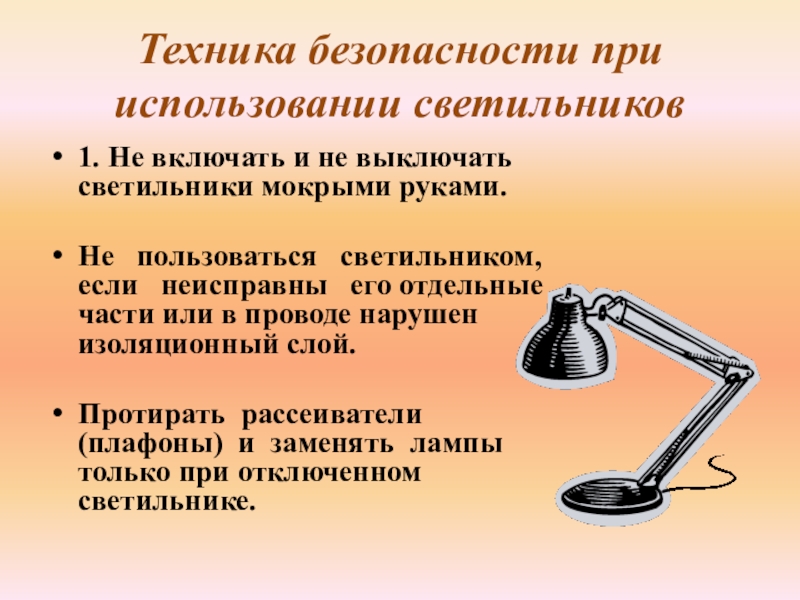

Слайд 8Техника безопасности при использовании светильников
1. Не включать и не выключать светильники

мокрыми руками.

Не пользоваться светильником, если неисправны его отдельные части или в проводе нарушен изоляционный слой.

Протирать рассеиватели (плафоны) и заменять лампы только при отключенном светильнике.
Техника безопасности при использовании светильников1. Не включать и не выключать светильники мокрыми руками.Не  пользоваться  светильником,
