Презентация, доклад на тему Арматура на газопроводах,её виды
Содержание
- 1. Арматура на газопроводах,её виды
- 2. ВИДЫ АРМАТУРЫ1. Запорная – служит для периодических отключений приборов или участков газопровода (задвижки, вентили, краны).ЗАДВИЖКАВЕНТИЛЬКРАН

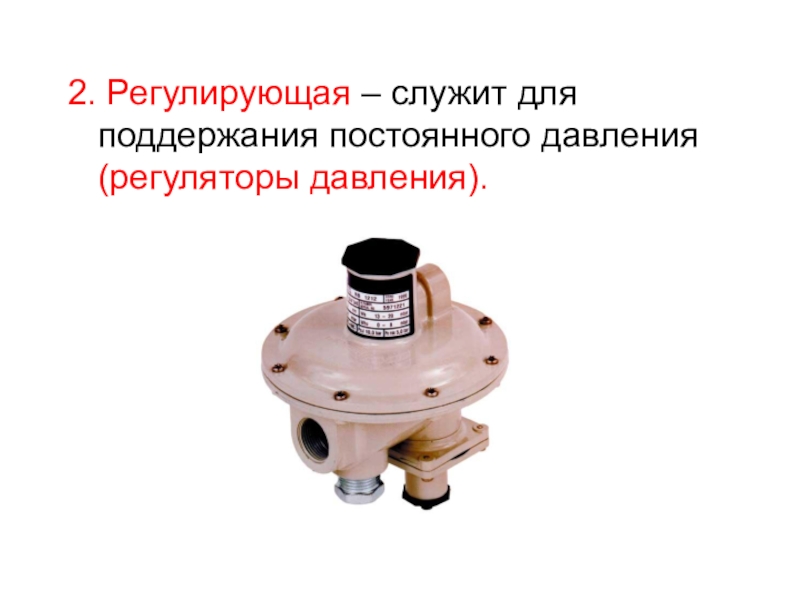

- 3. 2. Регулирующая – служит для поддержания постоянного давления (регуляторы давления).
- 4. 3. Аварийная и отсекающая – служит для
- 5. 4. Предохранительная – служит для предупреждения повышения
- 6. 5. Конденсатоотводящая – служит для удаления конденсата по мере его накопления в конденсатосборниках (конденсатоотводчики).
- 7. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АРМАТУРЫУсловное давление – наибольшее избыточное
- 8. НАЗНАЧЕНИЕ ЗАПОРНОЙ АРМАТУРЫдля включения и
- 9. МЕСТА УСТАНОВКИ ЗАПОРНОЙ АРМАТУРЫ- на основных
- 10. ЗАДВИЖКИ1 – входной патрубок, 2 – выходной
- 11. Слайд 11
- 12. КЛАССИФИКАЦИЯ ЗАДВИЖЕКА. Задвижки с выдвижным шпинделем –
- 13. Б. Задвижки с не выдвижным шпинделем –
- 14. КЛАССИФИКАЦИЯ ЗАДВИЖЕКА. Параллельные задвижки – в параллельных
- 15. Б. Клиновые задвижки – в клиновых задвижках
- 16. параллельнаяклиновая
- 17. 3. По виду привода: - с ручным
- 18. ВЕНТИЛИ1 – входной патрубок, 2 – выходной
- 19. Слайд 19
- 20. ДОСТОИНСТВА ВЕНТИЛЕЙобеспечивают хорошую герметичность и небольшой ход
- 21. ОСНОВНЫЕ СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ ГАЗОПРОВОДОВСоединительные детали
- 22. ВИДЫ СОЕДИНИТЕЛЬНЫХ ДЕТАЛЕЙ ГАЗОПРОВОДОВ1. Отводы
- 23. 2. Тройники – соединительная деталь газопровода, предназначенная
- 24. 3. Муфта - соединительная деталь газопровода, предназначенная для соединения на резьбе двух прямолинейных участков газопровода.
- 25. 4. Заглушка – концевая деталь газопровода, предназначенная
- 26. 5. Переходы – соединительная деталь трубопровода, которая
ВИДЫ АРМАТУРЫ1. Запорная – служит для периодических отключений приборов или участков газопровода (задвижки, вентили, краны).ЗАДВИЖКАВЕНТИЛЬКРАН
Слайд 1тема: АРМАТУРА НА ГАЗОПРОВОДАХ,
ЕЁ ВИДЫ,
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ.
ЗАПОРНАЯ АРМАТУРА:
ЗАДВИЖКИ
И
ВЕНТИЛИ
Слайд 2ВИДЫ АРМАТУРЫ

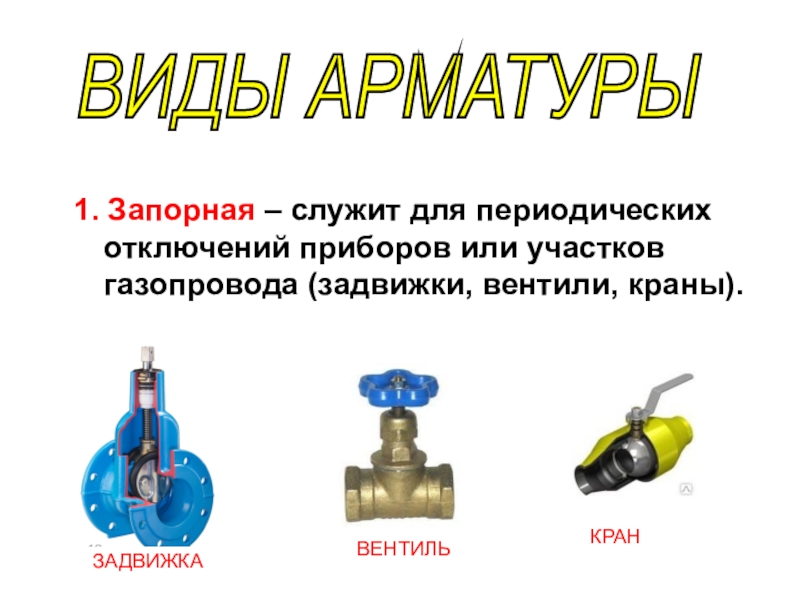

1. Запорная – служит для периодических отключений приборов или участков
газопровода (задвижки, вентили, краны).
ЗАДВИЖКА
ВЕНТИЛЬ
КРАН

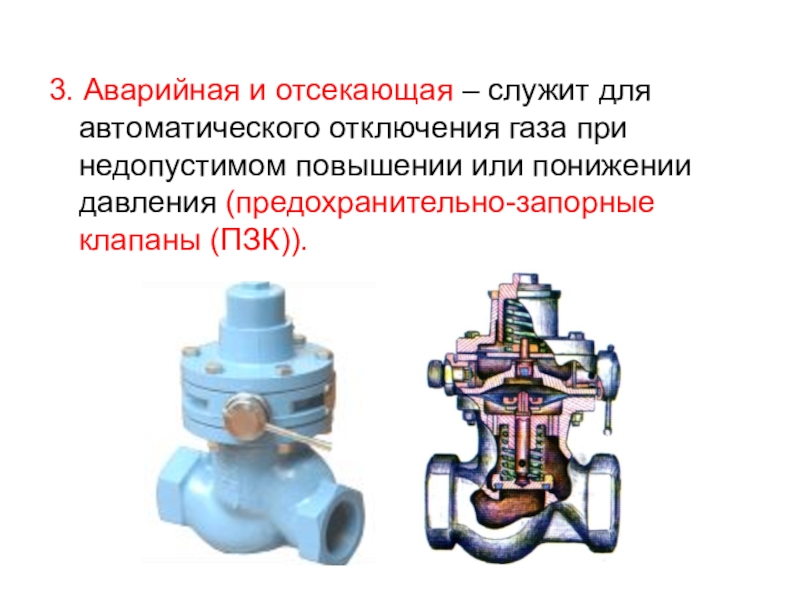

Слайд 43. Аварийная и отсекающая – служит для автоматического отключения газа при
недопустимом повышении или понижении давления (предохранительно-запорные клапаны (ПЗК)).
Слайд 54. Предохранительная – служит для предупреждения повышения давления сверх установленного значения
путем выпуска избытка газа наружу (предохранительно – сбросные клапаны (ПСК)).

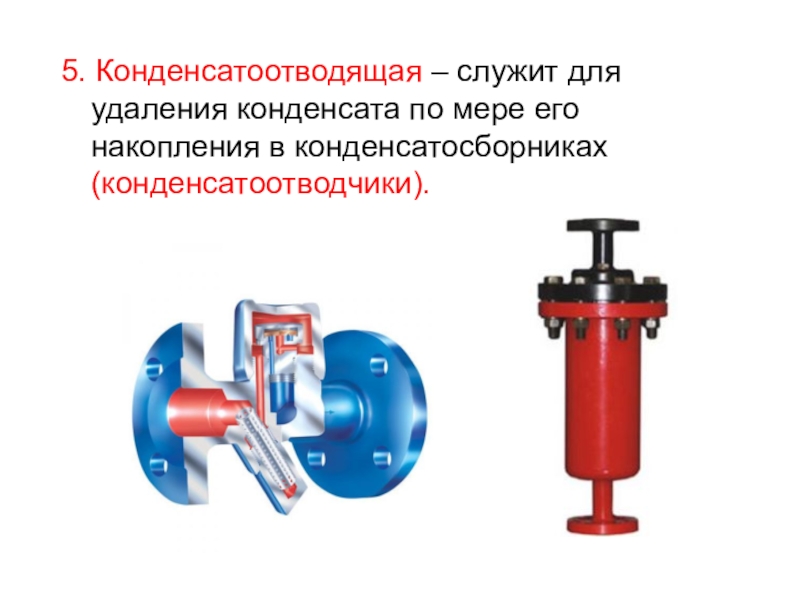

Слайд 65. Конденсатоотводящая – служит для удаления конденсата по мере его накопления
в конденсатосборниках (конденсатоотводчики).
Слайд 7ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АРМАТУРЫ
Условное давление – наибольшее избыточное рабочее давление, при котором
обеспечивается длительная работа арматуры, при температуре среды 20 0 С.
Рабочее давление – наибольшее избыточное давление, при котором обеспечивается длительная работа арматуры при рабочей температуре проводимой среды (газа).
Пробное давление – избыточное давление, при котором арматура должна подвергаться гидравлическому испытанию на прочность и плотность водой при температуре не выше 100 0 С.
Условный проход (минимальный внутренний диаметр).
Рабочее давление – наибольшее избыточное давление, при котором обеспечивается длительная работа арматуры при рабочей температуре проводимой среды (газа).
Пробное давление – избыточное давление, при котором арматура должна подвергаться гидравлическому испытанию на прочность и плотность водой при температуре не выше 100 0 С.
Условный проход (минимальный внутренний диаметр).
Слайд 8НАЗНАЧЕНИЕ
ЗАПОРНОЙ АРМАТУРЫ
для включения и выключения отдельных участков газопроводов и
для отключения потребителей.
В качестве запорной арматуры на газопроводах используют краны, задвижки и вентили.
В качестве запорной арматуры на газопроводах используют краны, задвижки и вентили.
Слайд 9МЕСТА УСТАНОВКИ
ЗАПОРНОЙ АРМАТУРЫ
- на основных газопроводах для отключения отдельных участков,
-
на всех ответвлениях,
- при пересечении газопроводами препятствий,
- на вводах в здание,
- перед газовыми приборами.
- при пересечении газопроводами препятствий,
- на вводах в здание,
- перед газовыми приборами.

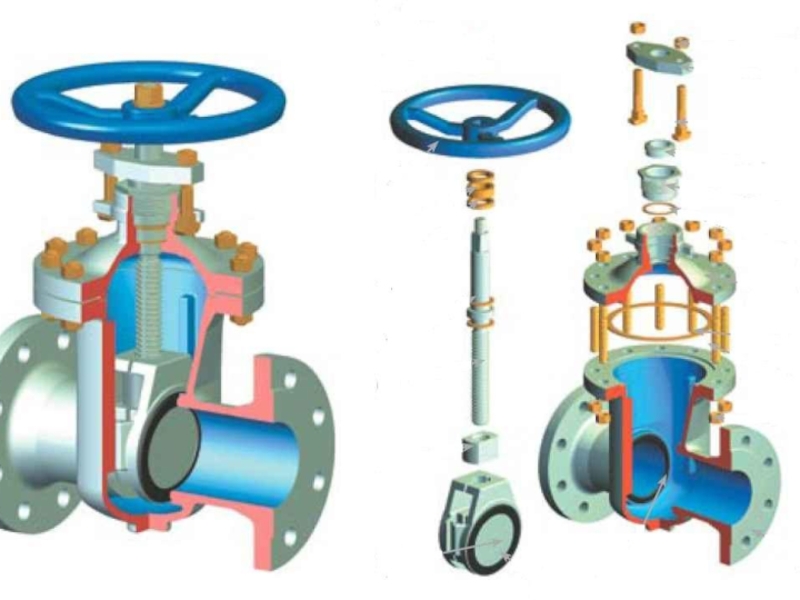

Слайд 10ЗАДВИЖКИ
1 – входной патрубок, 2 – выходной патрубок, 3 – маховик,
4 – затвор (клин), 5 – корпус, 6 – седло, 7 – шпиндель , 8 - прокладочные кольца
Проход в задвижке перекрывается затвором 4, имеющим форму клина или плоского диска и передвигающимся в плоскости, перпендикулярной направлению движения газа. Для полного открытия задвижки вращают маховик 3, тем самым выдвигая затвор на расстояние, равное условному диаметру прохода.
Проход в задвижке перекрывается затвором 4, имеющим форму клина или плоского диска и передвигающимся в плоскости, перпендикулярной направлению движения газа. Для полного открытия задвижки вращают маховик 3, тем самым выдвигая затвор на расстояние, равное условному диаметру прохода.
Слайд 12КЛАССИФИКАЦИЯ ЗАДВИЖЕК
А. Задвижки с выдвижным шпинделем – при вращении выдвижного шпинделя
запирающий затвор поднимается вместе со шпинделем.
1. По устройству подъема затвора:

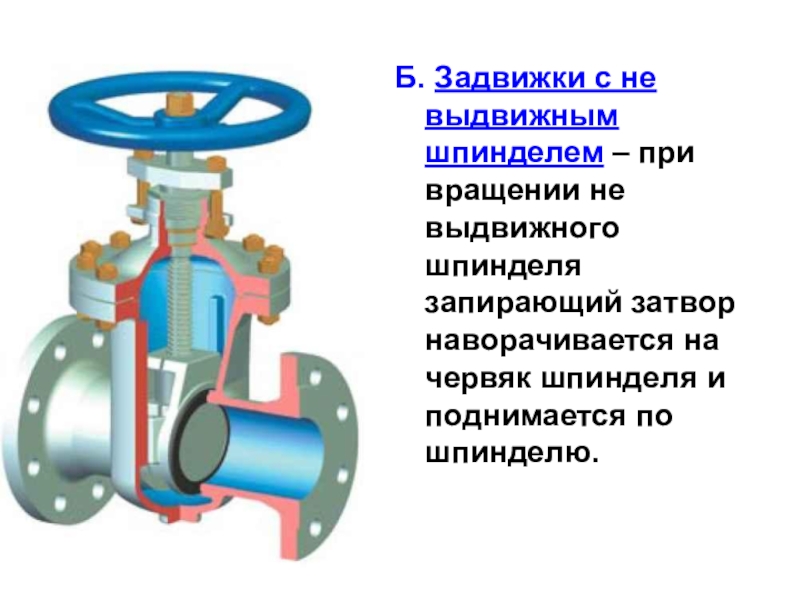

Слайд 13Б. Задвижки с не выдвижным шпинделем – при вращении не выдвижного
шпинделя запирающий затвор наворачивается на червяк шпинделя и поднимается по шпинделю.
Слайд 14КЛАССИФИКАЦИЯ ЗАДВИЖЕК
А. Параллельные задвижки – в параллельных задвижках запорные поверхности параллельны
вертикальной оси корпуса. Наиболее распространенные параллельные задвижки – задвижки с распорными клиньями – в них между уплотнительными дисками находится клин, который при закрытии раздвигает эти диски и создает необходимую плотность.
2. По устройству затвора:

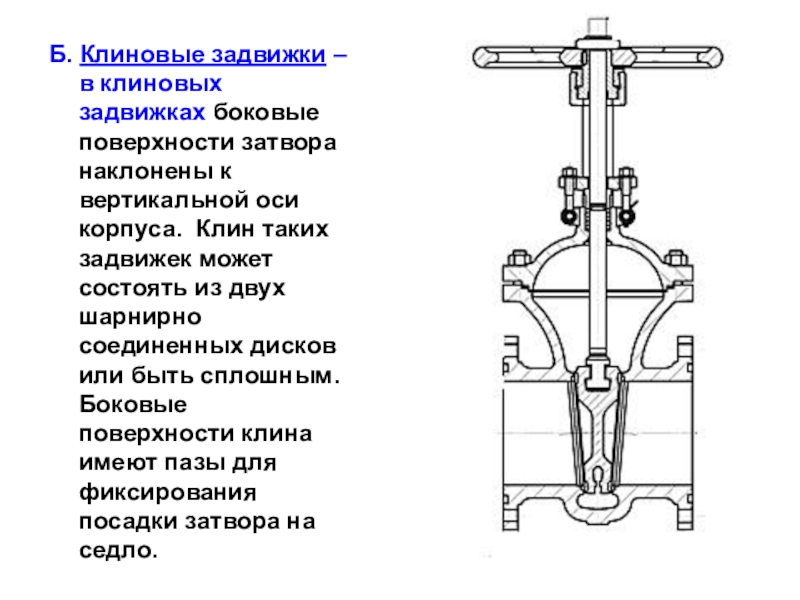

Слайд 15Б. Клиновые задвижки – в клиновых задвижках боковые поверхности затвора наклонены
к вертикальной оси корпуса. Клин таких задвижек может состоять из двух шарнирно соединенных дисков или быть сплошным. Боковые поверхности клина имеют пазы для фиксирования посадки затвора на седло.
Слайд 173. По виду привода:
- с ручным приводом,
- с электрическим
приводом,
- с пневматическим приводом,
- с гидравлическим приводом.
- с пневматическим приводом,
- с гидравлическим приводом.
Слайд 18ВЕНТИЛИ

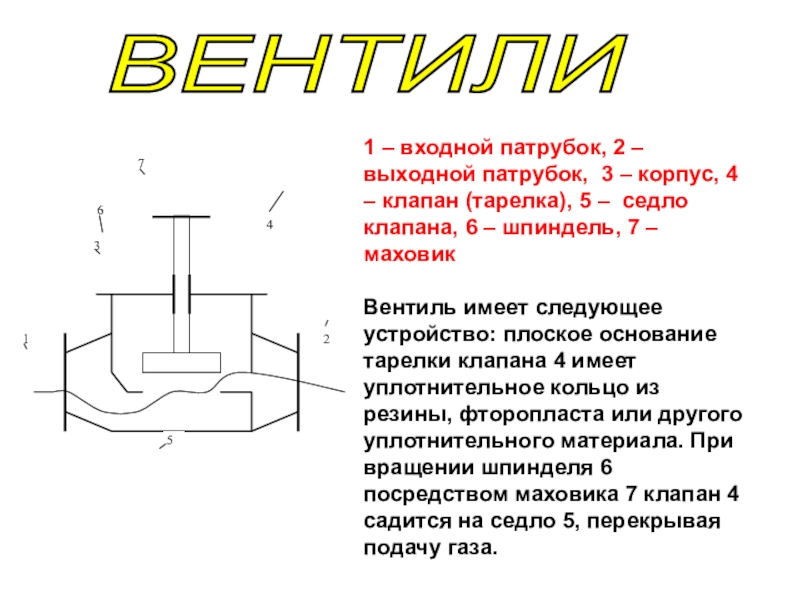

1 – входной патрубок, 2 – выходной патрубок, 3 – корпус,
4 – клапан (тарелка), 5 – седло клапана, 6 – шпиндель, 7 – маховик
Вентиль имеет следующее устройство: плоское основание тарелки клапана 4 имеет уплотнительное кольцо из резины, фторопласта или другого уплотнительного материала. При вращении шпинделя 6 посредством маховика 7 клапан 4 садится на седло 5, перекрывая подачу газа.
Вентиль имеет следующее устройство: плоское основание тарелки клапана 4 имеет уплотнительное кольцо из резины, фторопласта или другого уплотнительного материала. При вращении шпинделя 6 посредством маховика 7 клапан 4 садится на седло 5, перекрывая подачу газа.
Слайд 20ДОСТОИНСТВА ВЕНТИЛЕЙ
обеспечивают хорошую герметичность и небольшой ход тарелки клапана, простота конструкции.
имеют
большой коэффициент гидравлического сопротивления.
вентили применяют преимущественно на установках сжиженных углеводородных газов (резервуары, баллоны).
НЕДОСТАТКИ ВЕНТИЛЕЙ
ОБЛАСТЬ ПРИМЕНЕНИЯ ВЕНТИЛЕЙ

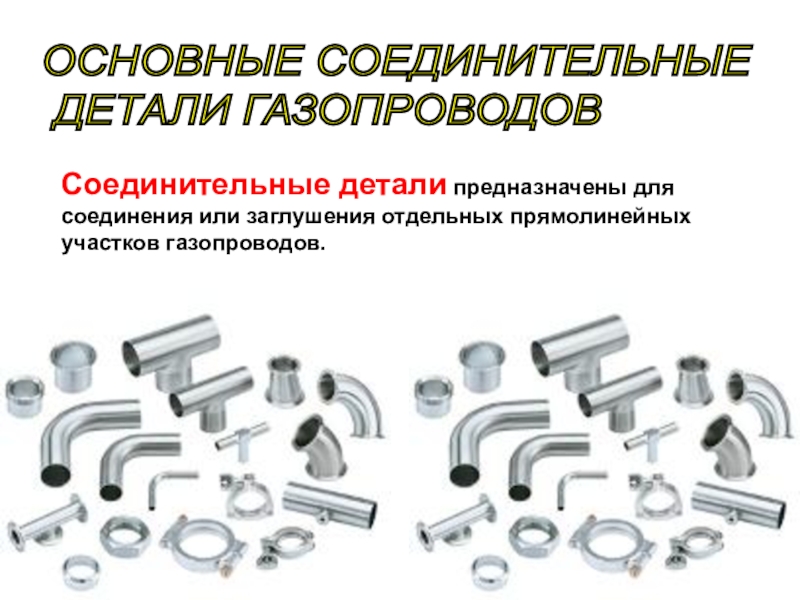

Слайд 21ОСНОВНЫЕ СОЕДИНИТЕЛЬНЫЕ
ДЕТАЛИ ГАЗОПРОВОДОВ
Соединительные детали предназначены для соединения или заглушения
отдельных прямолинейных участков газопроводов.
Слайд 22ВИДЫ СОЕДИНИТЕЛЬНЫХ
ДЕТАЛЕЙ ГАЗОПРОВОДОВ

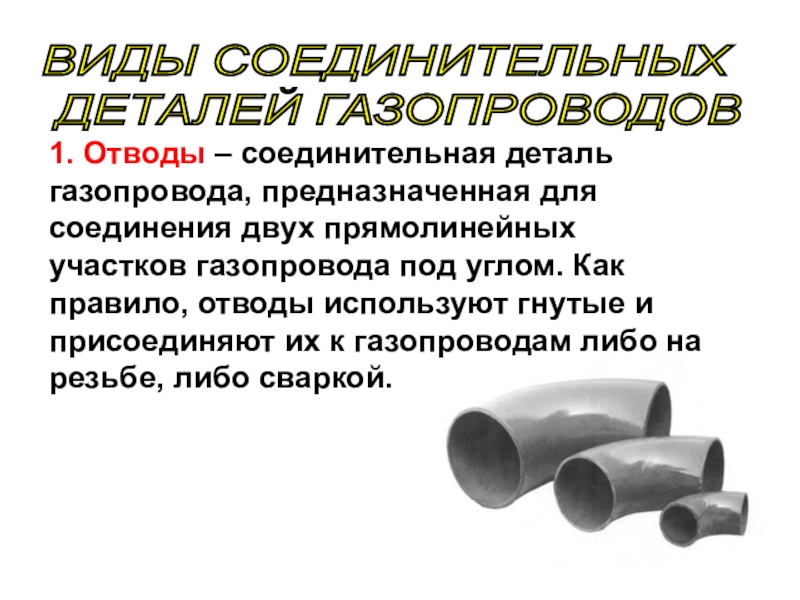

1. Отводы – соединительная деталь газопровода, предназначенная
для соединения двух прямолинейных участков газопровода под углом. Как правило, отводы используют гнутые и присоединяют их к газопроводам либо на резьбе, либо сваркой.
Слайд 232. Тройники – соединительная деталь газопровода, предназначенная для соединения трёх прямолинейных
участков газопровода. Тройники присоединяют к газопроводам на резьбе или сваркой.
Слайд 243. Муфта - соединительная деталь газопровода, предназначенная для соединения на резьбе
двух прямолинейных участков газопровода.
Слайд 254. Заглушка – концевая деталь газопровода, предназначенная для его заглушения (перекрытия)
на конце. Заглушки присоединяют к газопроводу на сварке или на резьбе (внутренней или наружной).

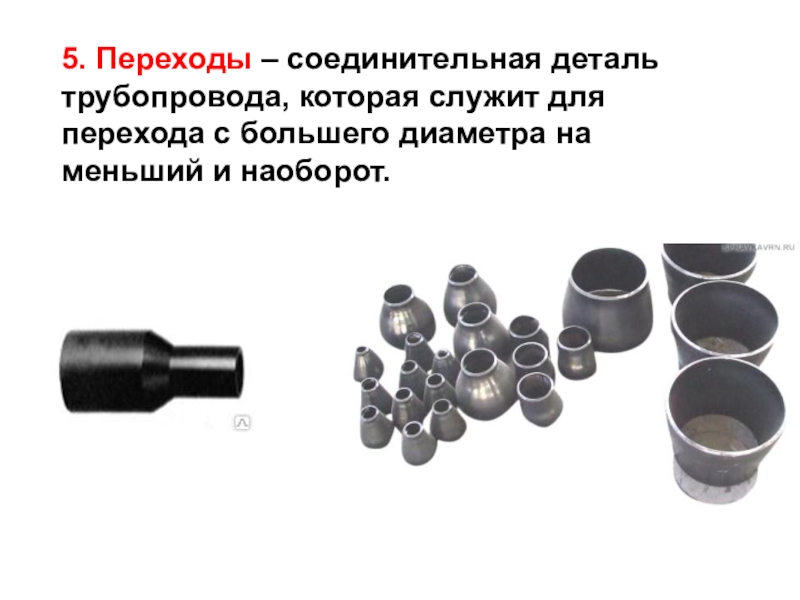

Слайд 265. Переходы – соединительная деталь трубопровода, которая служит для перехода с
большего диаметра на меньший и наоборот.
