Презентация, доклад на тему Анализ геометрической формы предмета
Содержание
- 1. Анализ геометрической формы предмета
- 2. Цель урокаНаучить учащихся уверенно различать модели геометрических
- 3. При выполнении чертежа детали мы должны сделать
- 4. Геометрические тела
- 5. Прямая призмаЭто многогранник у которого верхняя и
- 6. Прямая призмаПрямоугольный параллелепипед – это частный случай

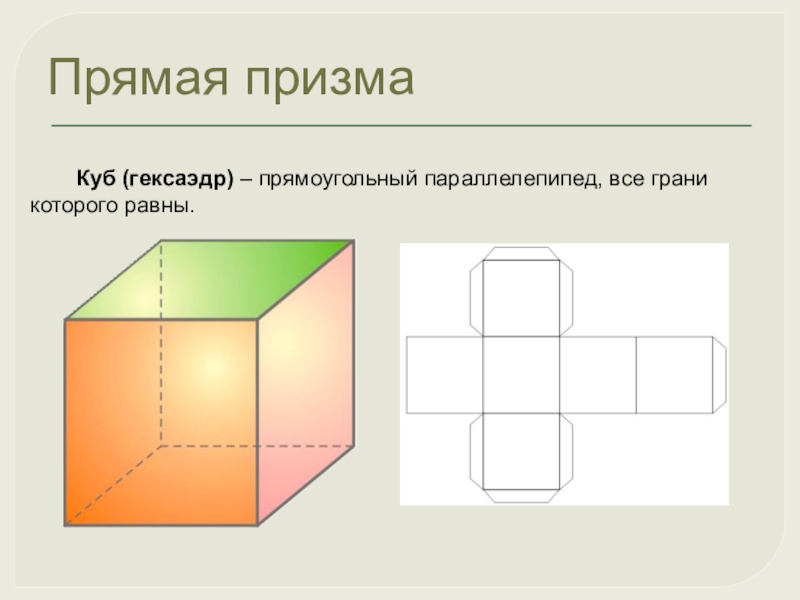

- 7. Прямая призмаКуб (гексаэдр) – прямоугольный параллелепипед, все грани которого равны.
- 8. ПирамидаПирамида – это многогранник, одной из граней

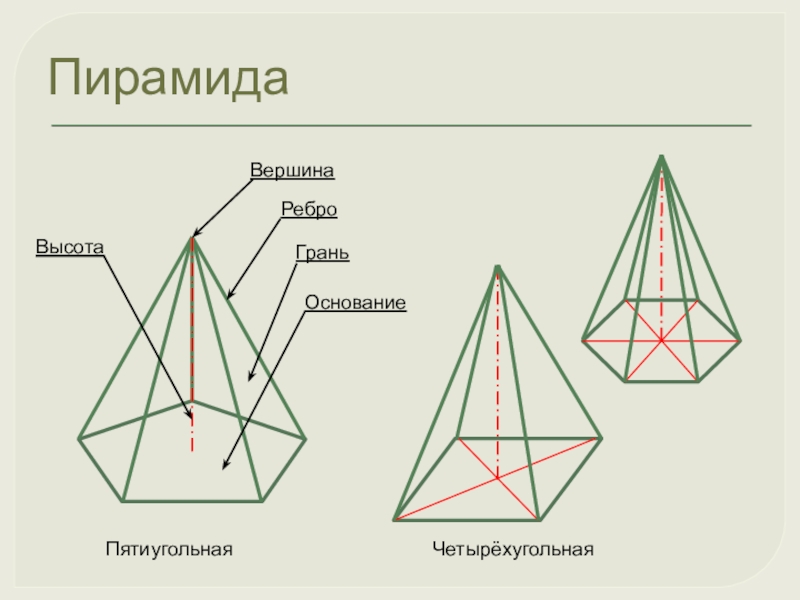

- 9. ПирамидаПятиугольнаяЧетырёхугольнаяВершинаРеброГраньОснованиеВысота
- 10. ЦилиндрыЦилиндр – геометрическое тело, ограниченное замкнутой цилиндрической поверхностью и двумя секущими ее параллельными плоскостями (основания цилиндра).RH
- 11. КонусыКонус – геометрическое тело, ограниченное поверхностью круглого

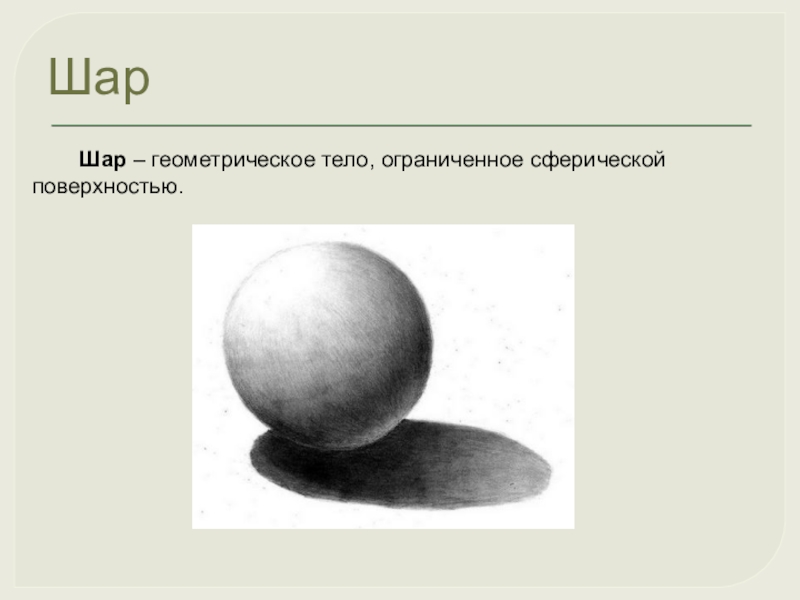

- 12. ШарШар – геометрическое тело, ограниченное сферической поверхностью.
- 13. Анализ геометрической формы
- 14. В основе формы деталей машин и механизмов
- 15. Для того, чтобы легче определить форму предмета
- 16. Мысленное расчленение предмета на составляющие его геометрические тела называют анализом геометрической формы.
- 17. Домашнее задание§ 10, 11, 16, упражнение в рабочей тетради № 19
Цель урокаНаучить учащихся уверенно различать модели геометрических тел, правильно называть их, а также мысленно расчленять предмет на составляющие его геометрические тела с последующим выполнением чертежей и наглядных изображений этих тел.

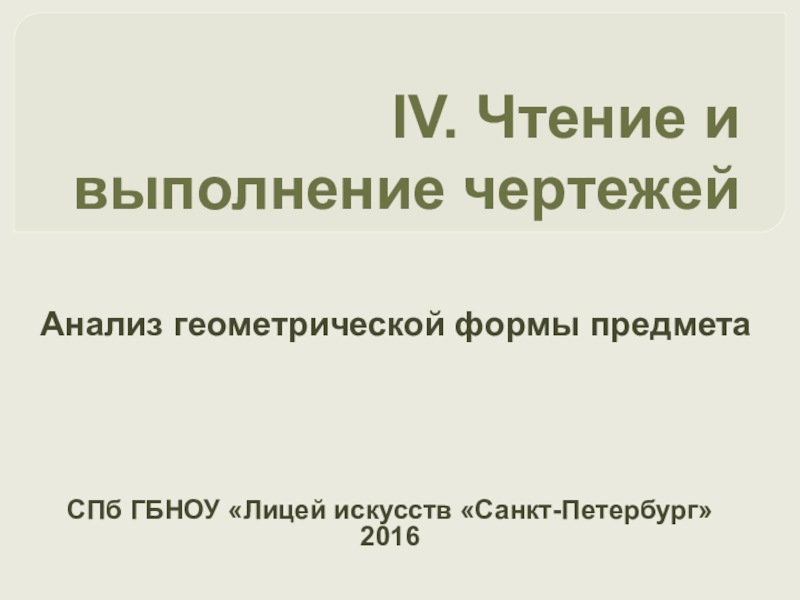

Слайд 1IV. Чтение и выполнение чертежей
Анализ геометрической формы предмета
СПб ГБНОУ «Лицей искусств

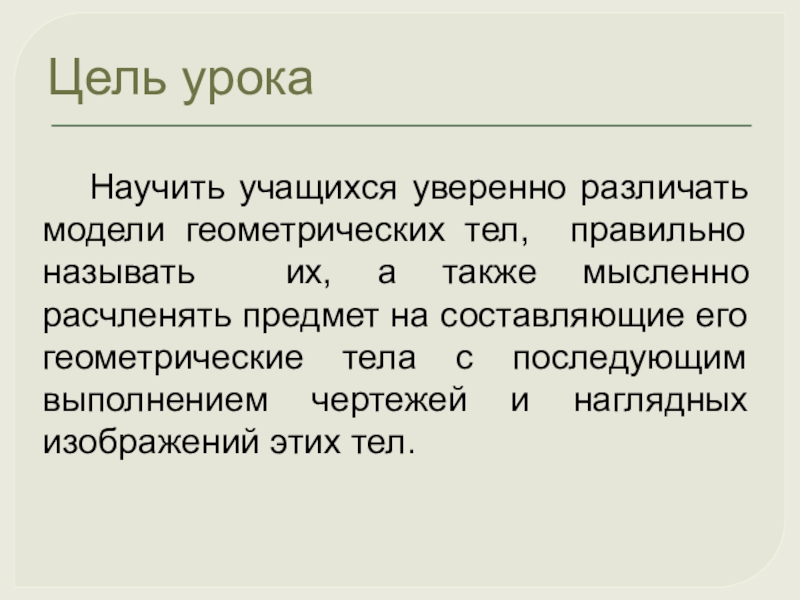

Слайд 2Цель урока
Научить учащихся уверенно различать модели геометрических тел, правильно называть их,
а также мысленно расчленять предмет на составляющие его геометрические тела с последующим выполнением чертежей и наглядных изображений этих тел.

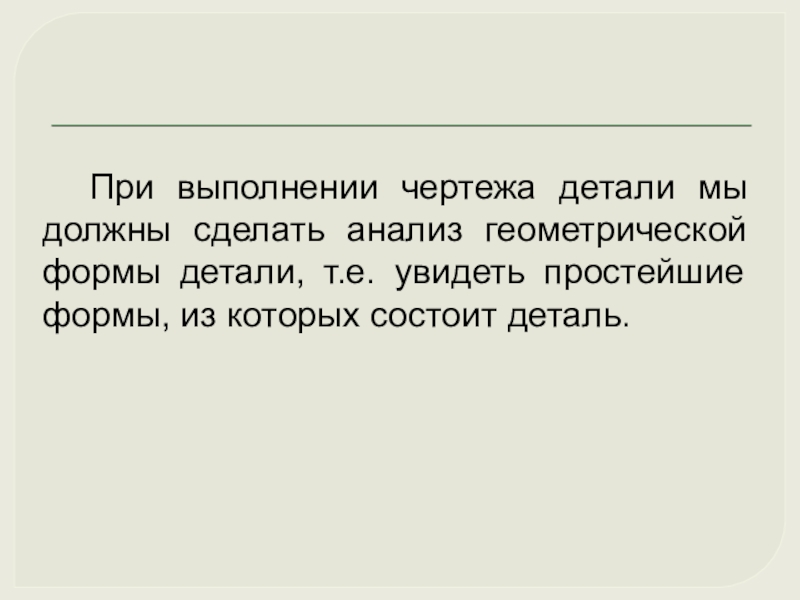

Слайд 3При выполнении чертежа детали мы должны сделать анализ геометрической формы детали,
т.е. увидеть простейшие формы, из которых состоит деталь.

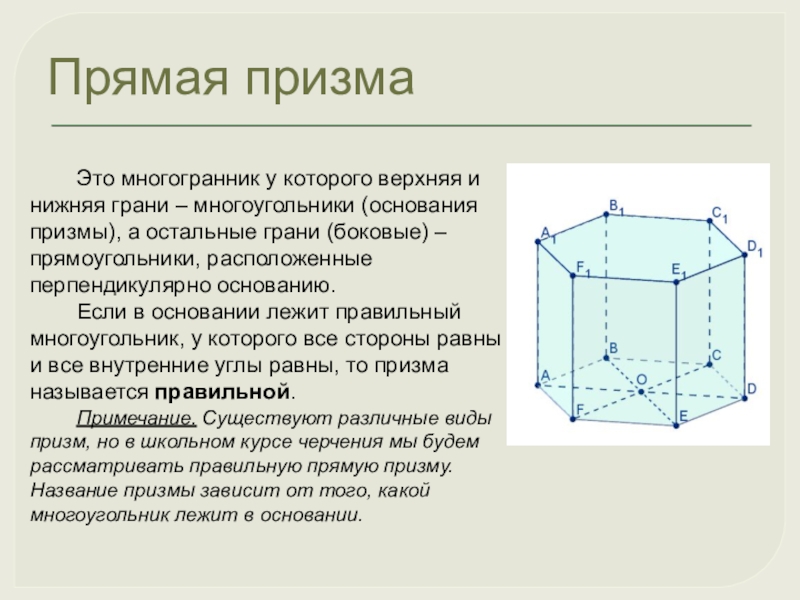

Слайд 5Прямая призма
Это многогранник у которого верхняя и нижняя грани – многоугольники
(основания призмы), а остальные грани (боковые) – прямоугольники, расположенные перпендикулярно основанию.
Если в основании лежит правильный многоугольник, у которого все стороны равны и все внутренние углы равны, то призма называется правильной.
Примечание. Существуют различные виды призм, но в школьном курсе черчения мы будем рассматривать правильную прямую призму. Название призмы зависит от того, какой многоугольник лежит в основании.
Если в основании лежит правильный многоугольник, у которого все стороны равны и все внутренние углы равны, то призма называется правильной.
Примечание. Существуют различные виды призм, но в школьном курсе черчения мы будем рассматривать правильную прямую призму. Название призмы зависит от того, какой многоугольник лежит в основании.
Слайд 6Прямая призма
Прямоугольный параллелепипед – это частный случай прямой призмы, у которой
все грани – прямоугольники и противоположные грани попарно параллельны. Он имеет 8 вершин, 12 ребер, 6 граней.

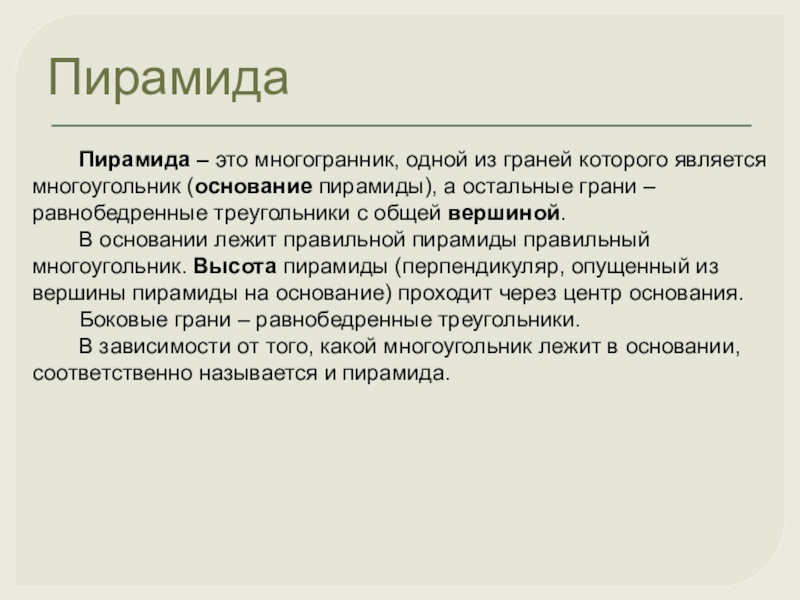

Слайд 8Пирамида
Пирамида – это многогранник, одной из граней которого является многоугольник (основание
пирамиды), а остальные грани –равнобедренные треугольники с общей вершиной.
В основании лежит правильной пирамиды правильный многоугольник. Высота пирамиды (перпендикуляр, опущенный из вершины пирамиды на основание) проходит через центр основания.
Боковые грани – равнобедренные треугольники.
В зависимости от того, какой многоугольник лежит в основании, соответственно называется и пирамида.
В основании лежит правильной пирамиды правильный многоугольник. Высота пирамиды (перпендикуляр, опущенный из вершины пирамиды на основание) проходит через центр основания.
Боковые грани – равнобедренные треугольники.
В зависимости от того, какой многоугольник лежит в основании, соответственно называется и пирамида.

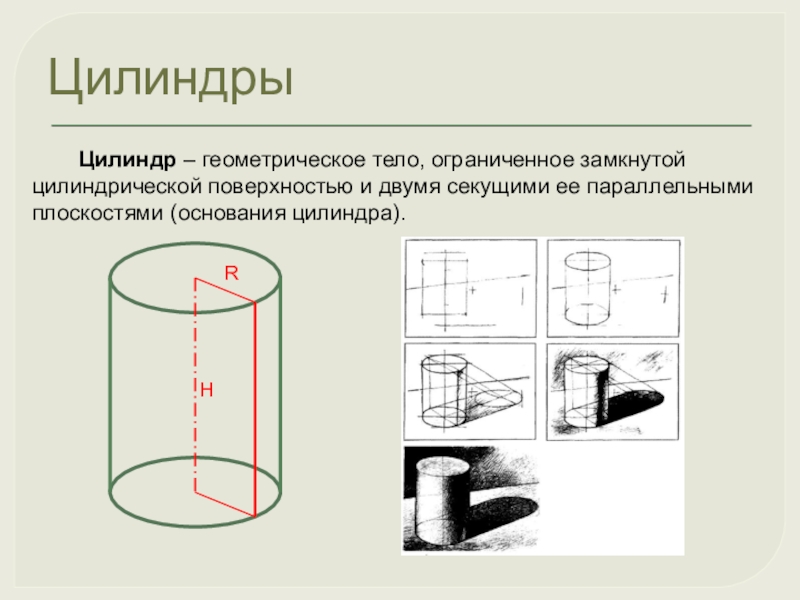

Слайд 10Цилиндры
Цилиндр – геометрическое тело, ограниченное замкнутой цилиндрической поверхностью и двумя секущими
ее параллельными плоскостями (основания цилиндра).
R
H

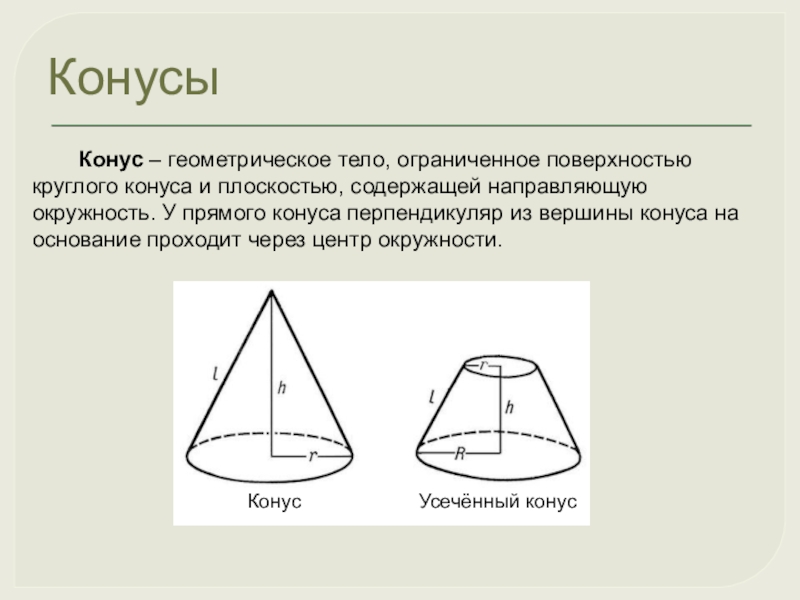

Слайд 11Конусы
Конус – геометрическое тело, ограниченное поверхностью круглого конуса и плоскостью, содержащей
направляющую окружность. У прямого конуса перпендикуляр из вершины конуса на основание проходит через центр окружности.
Конус
Усечённый конус

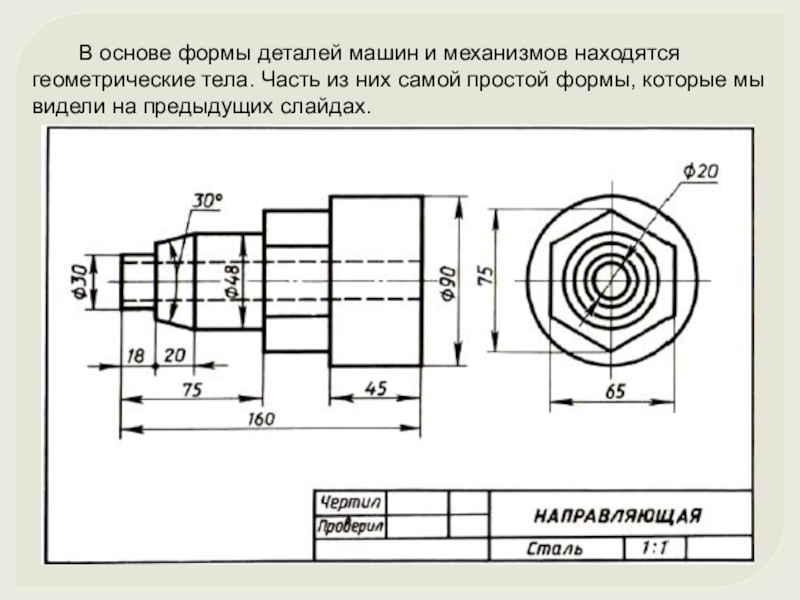

Слайд 14В основе формы деталей машин и механизмов находятся геометрические тела. Часть
из них самой простой формы, которые мы видели на предыдущих слайдах.

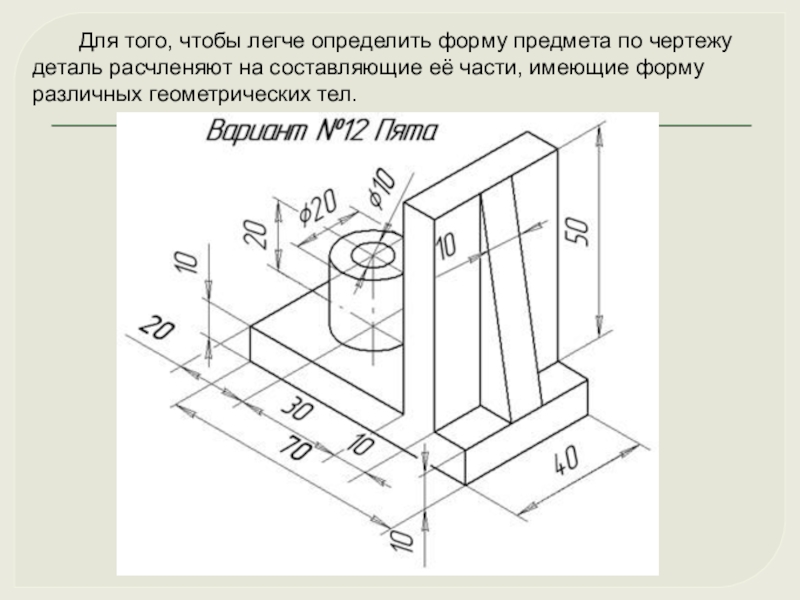

Слайд 15Для того, чтобы легче определить форму предмета по чертежу деталь расчленяют
на составляющие её части, имеющие форму различных геометрических тел.
Слайд 16Мысленное расчленение предмета на составляющие его геометрические тела называют анализом геометрической
формы.
