Слайд 1Спортивные сооружения для занятий легкой атлетикой
Министерство общего и профессионального образования Свердловской
области
Государственное бюджетное образовательное учреждение
среднего профессионального образования Свердловской области
«Свердловский областной педагогический колледж»
Кафедра физической культуры
Исполнитель: Туляева С. В.
Группа 47ф
Екатеринбург
2013

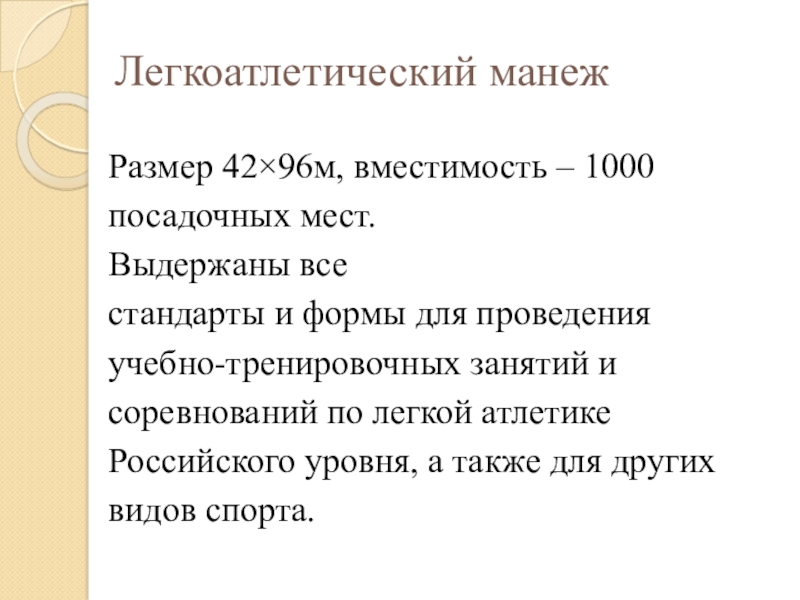

Слайд 2Легкоатлетический манеж
Размер 42×96м, вместимость – 1000
посадочных мест.
Выдержаны все
стандарты и формы
для проведения
учебно-тренировочных занятий и
соревнований по легкой атлетике
Российского уровня, а также для других
видов спорта.

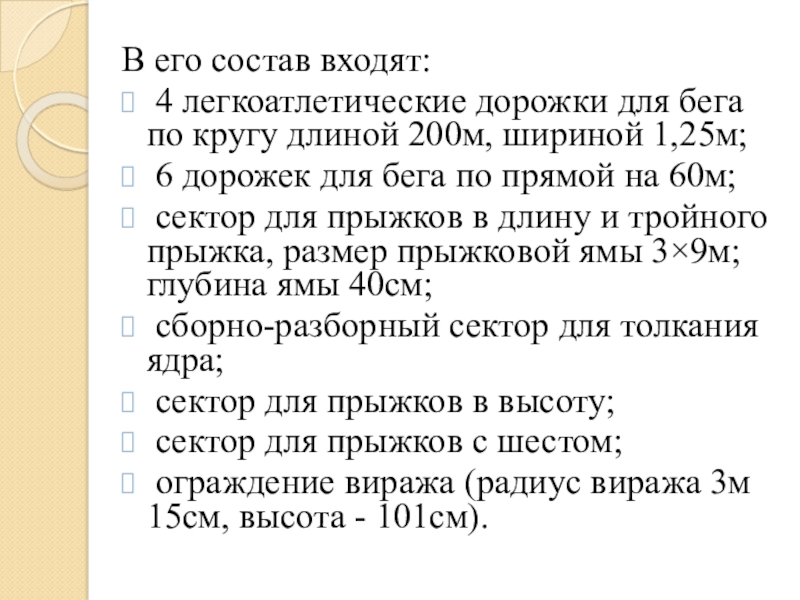

Слайд 4В его состав входят:
4 легкоатлетические дорожки для бега по кругу
длиной 200м, шириной 1,25м;
6 дорожек для бега по прямой на 60м;

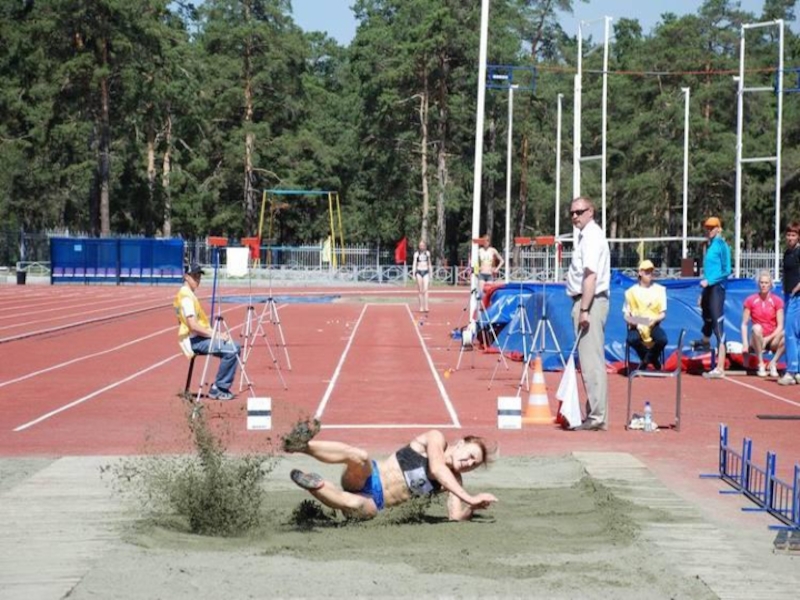

сектор для прыжков в длину и тройного прыжка, размер прыжковой ямы 3×9м; глубина ямы 40см;
сборно-разборный сектор для толкания ядра;
сектор для прыжков в высоту;
сектор для прыжков с шестом;
ограждение виража (радиус виража 3м 15см, высота - 101см).

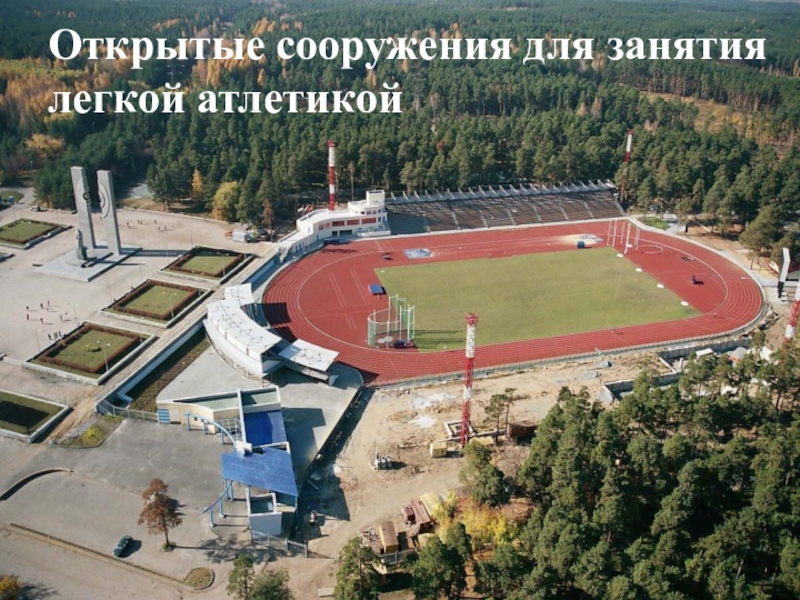

Слайд 6Открытые сооружения для занятия легкой атлетикой

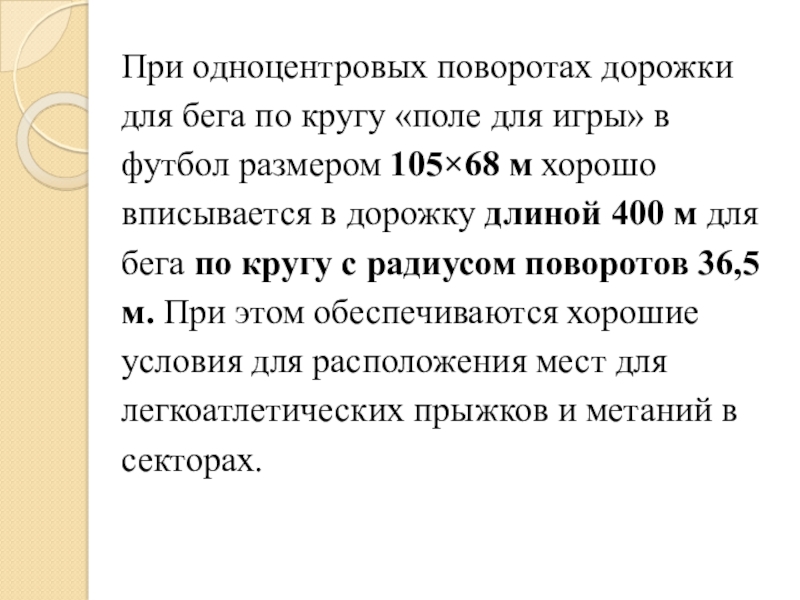

Слайд 7При одноцентровых поворотах дорожки
для бега по кругу «поле для игры» в
футбол
размером 105×68 м хорошо
вписывается в дорожку длиной 400 м для
бега по кругу с радиусом поворотов 36,5
м. При этом обеспечиваются хорошие
условия для расположения мест для
легкоатлетических прыжков и метаний в
секторах.

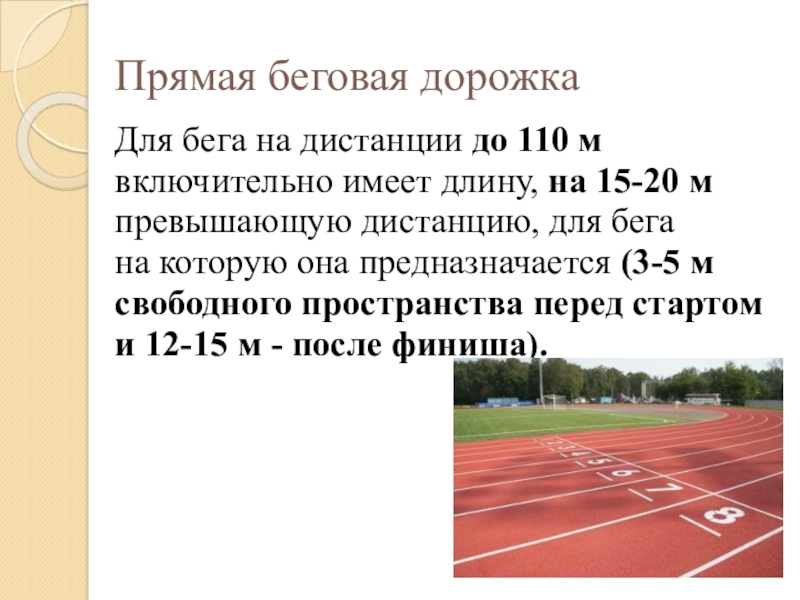

Слайд 8Прямая беговая дорожка
Для бега на дистанции до 110 м
включительно имеет длину,
на 15-20 м
превышающую дистанцию, для бега
на которую она предназначается (3-5 м
свободного пространства перед стартом
и 12-15 м - после финиша).

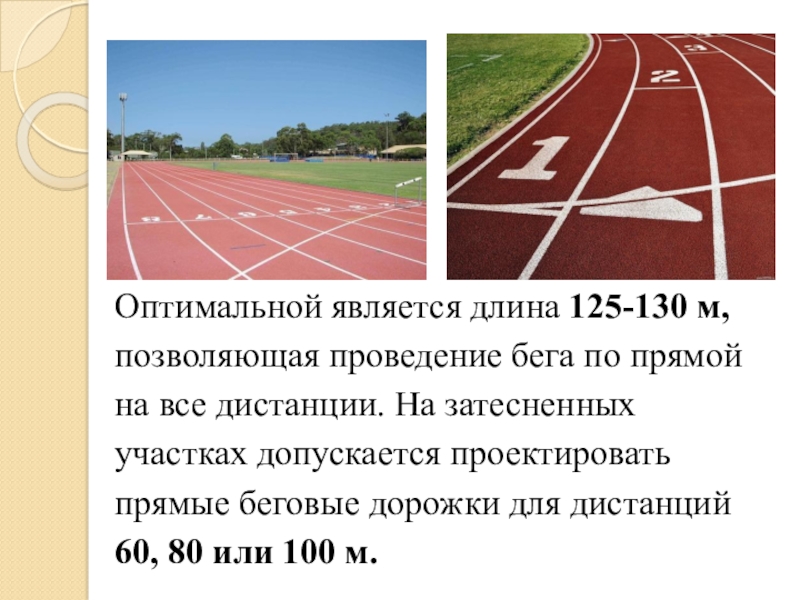

Слайд 9Оптимальной является длина 125-130 м,
позволяющая проведение бега по прямой
на все дистанции.
На затесненных
участках допускается проектировать
прямые беговые дорожки для дистанций
60, 80 или 100 м.
Слайд 10Круговая беговая дорожка
Оптимальная расчетная длина круговой
беговой дорожки - 400 м достигается
при
длине прямых участков по 84,39 м
каждый и поворотах, описанных
радиусом 36,5 м.

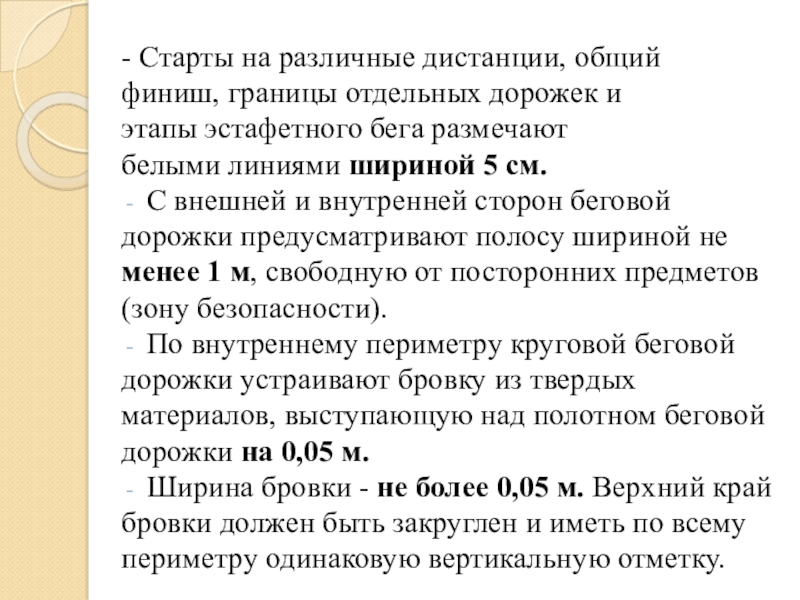

Слайд 11- Старты на различные дистанции, общий
финиш, границы отдельных дорожек и
этапы эстафетного
бега размечают
белыми линиями шириной 5 см.
С внешней и внутренней сторон беговой
дорожки предусматривают полосу шириной не
менее 1 м, свободную от посторонних предметов
(зону безопасности).
По внутреннему периметру круговой беговой
дорожки устраивают бровку из твердых
материалов, выступающую над полотном беговой
дорожки на 0,05 м.
Ширина бровки - не более 0,05 м. Верхний край
бровки должен быть закруглен и иметь по всему
периметру одинаковую вертикальную отметку.

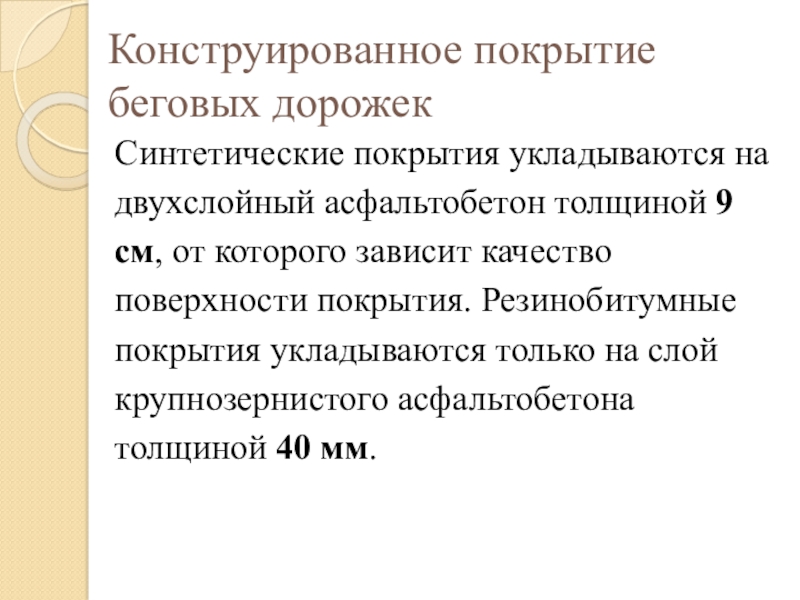

Слайд 12Конструированное покрытие беговых дорожек
Синтетические покрытия укладываются на
двухслойный асфальтобетон толщиной 9
см, от
которого зависит качество
поверхности покрытия. Резинобитумные
покрытия укладываются только на слой
крупнозернистого асфальтобетона
толщиной 40 мм.

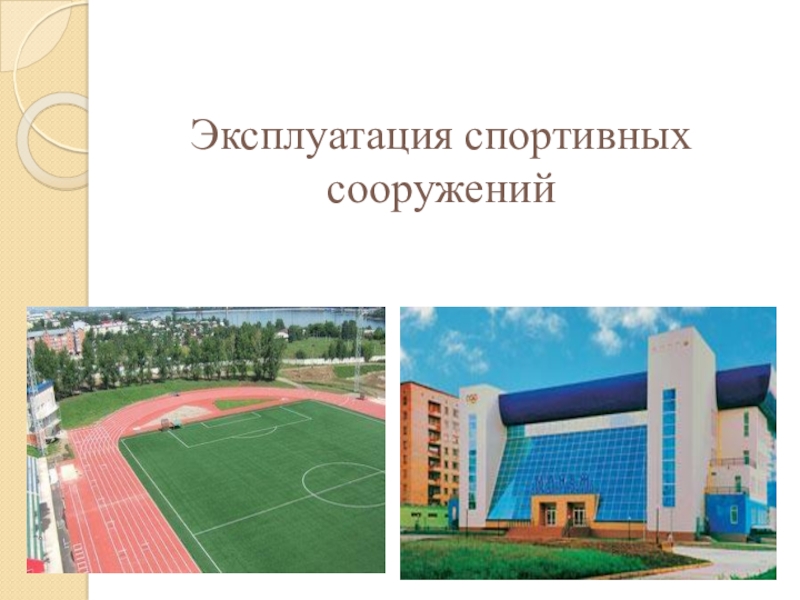

Слайд 13Эксплуатация спортивных сооружений

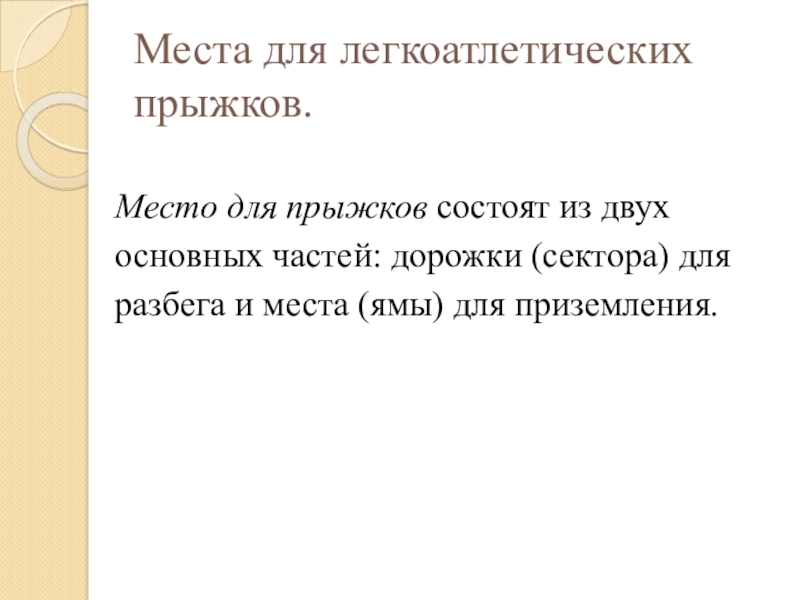

Слайд 14Место для прыжков состоят из двух
основных частей: дорожки (сектора) для
разбега и места
(ямы) для приземления.
Места для легкоатлетических прыжков.

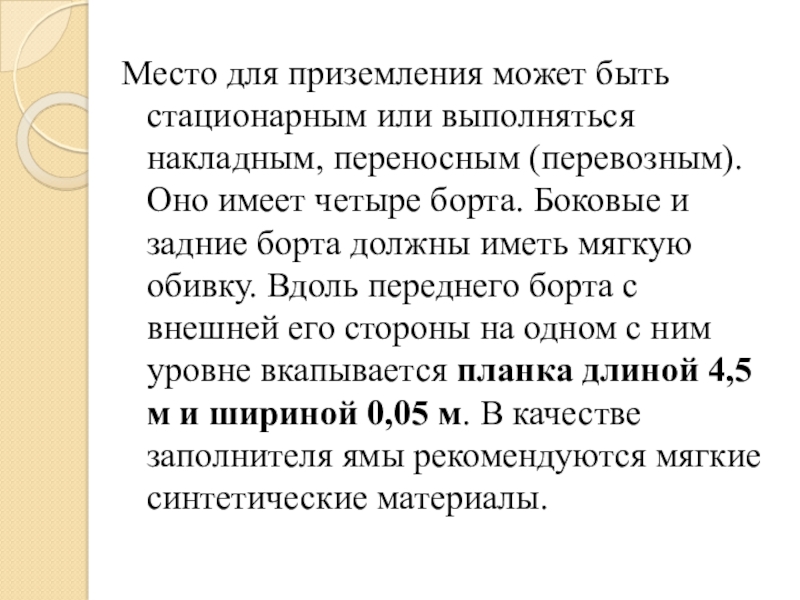

Слайд 18Место для приземления может быть стационарным или выполняться накладным, переносным (перевозным).
Оно имеет четыре борта. Боковые и задние борта должны иметь мягкую обивку. Вдоль переднего борта с внешней его стороны на одном с ним уровне вкапывается планка длиной 4,5 м и шириной 0,05 м. В качестве заполнителя ямы рекомендуются мягкие синтетические материалы.

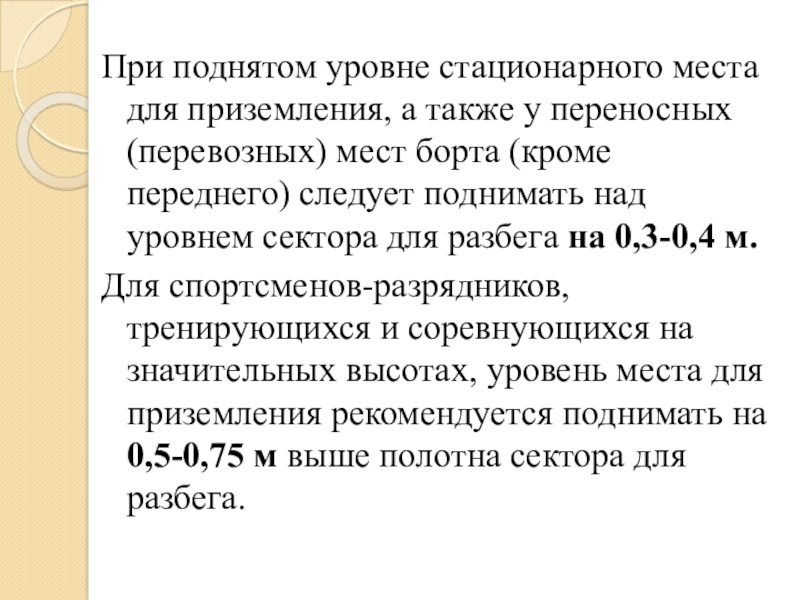

Слайд 19При поднятом уровне стационарного места для приземления, а также у переносных
(перевозных) мест борта (кроме переднего) следует поднимать над уровнем сектора для разбега на 0,3-0,4 м.
Для спортсменов-разрядников, тренирующихся и соревнующихся на значительных высотах, уровень места для приземления рекомендуется поднимать на 0,5-0,75 м выше полотна сектора для разбега.

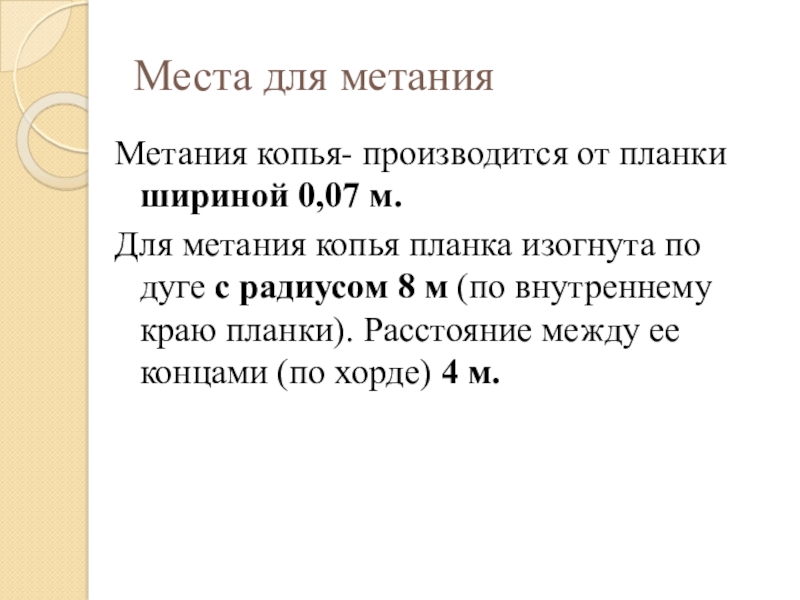

Слайд 21Места для метания
Метания копья- производится от планки шириной 0,07 м.
Для
метания копья планка изогнута по дуге с радиусом 8 м (по внутреннему краю планки). Расстояние между ее концами (по хорде) 4 м.

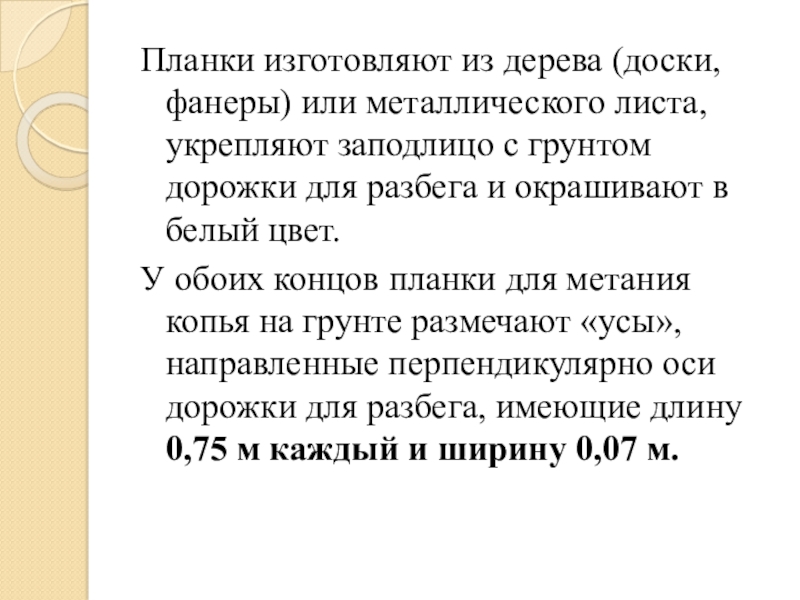

Слайд 22Планки изготовляют из дерева (доски, фанеры) или металлического листа, укрепляют заподлицо
с грунтом дорожки для разбега и окрашивают в белый цвет.
У обоих концов планки для метания копья на грунте размечают «усы», направленные перпендикулярно оси дорожки для разбега, имеющие длину 0,75 м каждый и ширину 0,07 м.

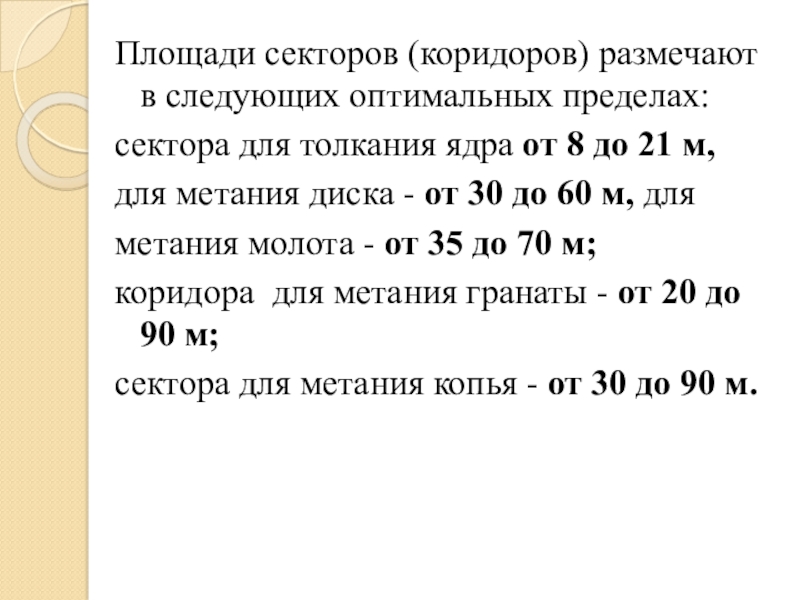

Слайд 24Площади секторов (коридоров) размечают в следующих оптимальных пределах:
сектора для толкания
ядра от 8 до 21 м,
для метания диска - от 30 до 60 м, для
метания молота - от 35 до 70 м;
коридора для метания гранаты - от 20 до 90 м;
сектора для метания копья - от 30 до 90 м.
