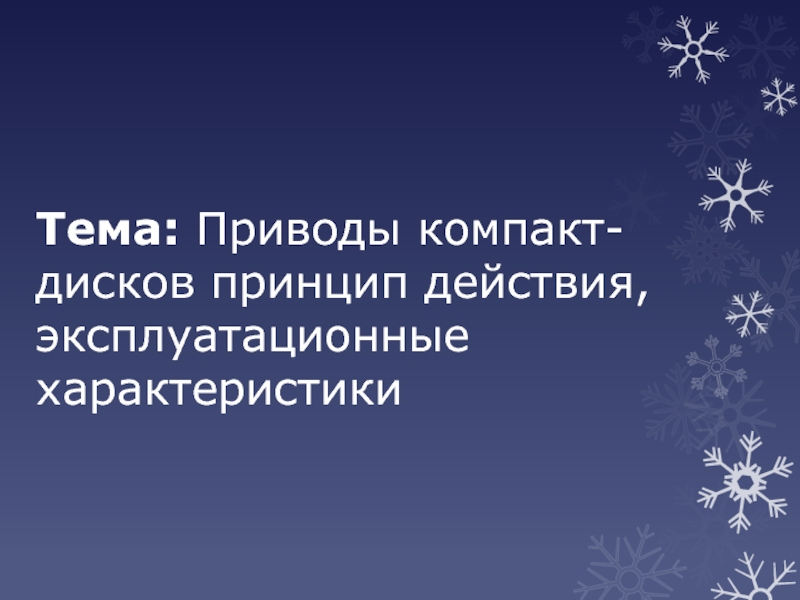

Презентация, доклад на тему Урок+презентация Приводы компакт-дисков принцип действия, эксплуатационные характеристики
Содержание
- 1. Урок+презентация Приводы компакт-дисков принцип действия, эксплуатационные характеристики
- 2. Принцип действия Дисковод CD-ROM содержит:Электродвигатель, который вращает
- 3. Слайд 3
- 4. Слайд 4
- 5. Принцип действия При записи компакт-диск обрабатывается лазерным
- 6. CD-ROM под электронным микроскопом. Длина пита варьируется от 850 нм до 3,5 мкм
- 7. Эксплуатационные характеристикиСкорость передачи данных (DTR)Среднее время доступа
- 8. Компакт-дискиКомпакт-диски с возможностью записи CD-R Запись на
- 9. Компакт-дискиМногократно перезаписываемые компакт-диски CD-RW Запись на CD-RW
- 10. Компакт-дискиУниверсальный цифровой диск DVD (Digital Versatile Disk)
- 11. Компакт-дискиОпределены четыре следующих формата: Односторонний, одноуровневый (4.7
- 12. Компакт-дискиУниверсальный цифровой диск Blu-ray (blue ray —
- 13. Компакт-дискиОпределены следующие форматы: однослойный диск 23,3/25/27 или
Принцип действия Дисковод CD-ROM содержит:Электродвигатель, который вращает диск;Оптическую систему, состоящую из лазерного излучателя, оптических линз и датчиков и предназначенную для считывания информации с поверхности диска;Микропроцессор, который руководит механикой привода, оптической системой и декодирует прочитанную информацию в

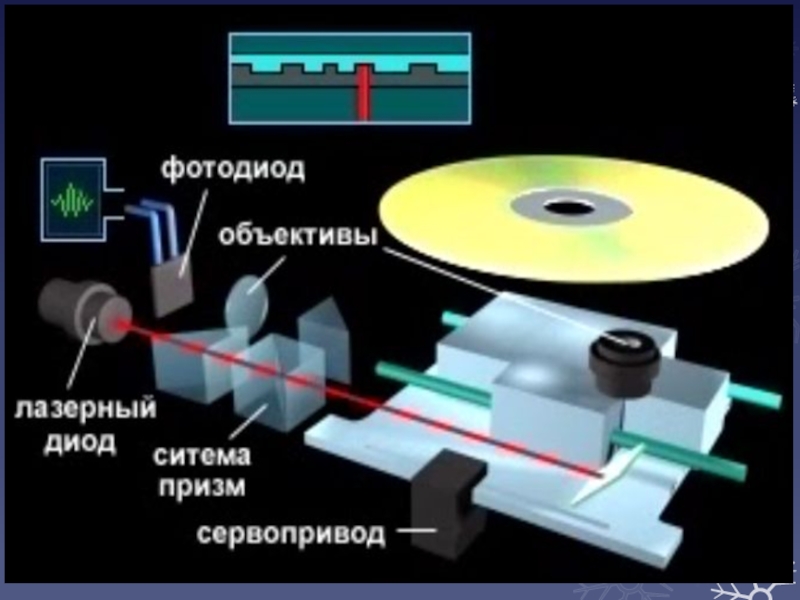

Слайд 2Принцип действия
Дисковод CD-ROM содержит:
Электродвигатель, который вращает диск;
Оптическую систему, состоящую из
лазерного излучателя, оптических линз и датчиков и предназначенную для считывания информации с поверхности диска;
Микропроцессор, который руководит механикой привода, оптической системой и декодирует прочитанную информацию в двоичный код.
Микропроцессор, который руководит механикой привода, оптической системой и декодирует прочитанную информацию в двоичный код.

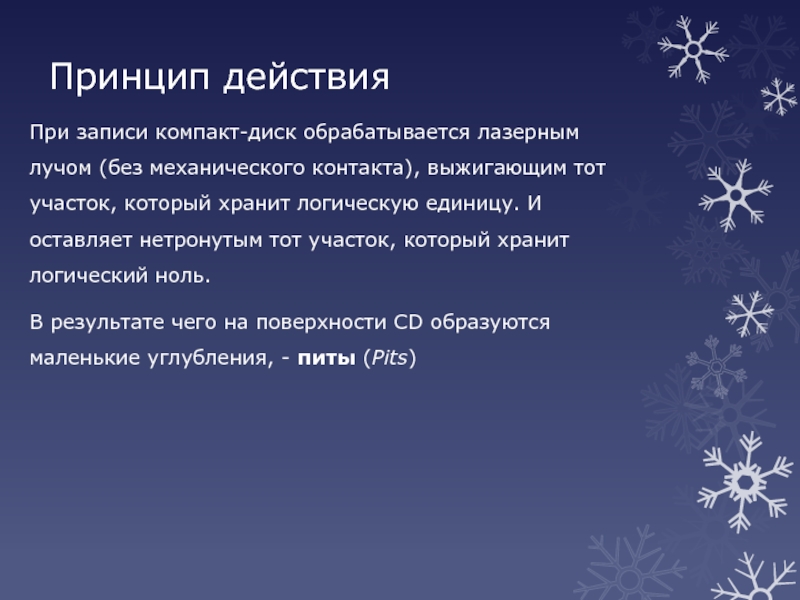

Слайд 5Принцип действия
При записи компакт-диск обрабатывается лазерным лучом (без механического контакта),
выжигающим тот участок, который хранит логическую единицу. И оставляет нетронутым тот участок, который хранит логический ноль.
В результате чего на поверхности CD образуются маленькие углубления, - питы (Pits)
В результате чего на поверхности CD образуются маленькие углубления, - питы (Pits)
Слайд 7Эксплуатационные характеристики
Скорость передачи данных (DTR)
Среднее время доступа (AT)
Объем буферной памяти
Коэффициент ошибок
Средняя
наработка на отказ
Тип интерфейса
Перечень поддерживаемых форматов CD
Конструкция привода
Комплект поставки программного обеспечения
Тип интерфейса
Перечень поддерживаемых форматов CD
Конструкция привода
Комплект поставки программного обеспечения

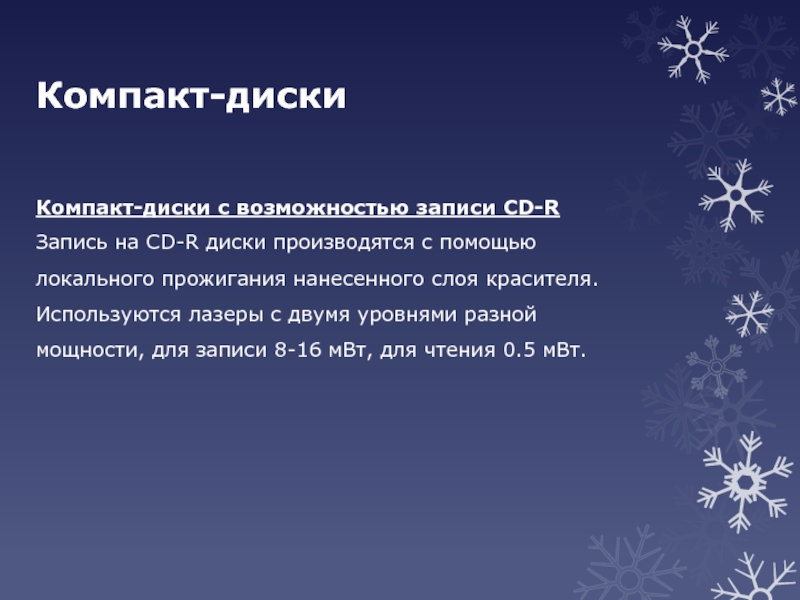

Слайд 8Компакт-диски
Компакт-диски с возможностью записи CD-R
Запись на CD-R диски производятся с
помощью локального прожигания нанесенного слоя красителя. Используются лазеры с двумя уровнями разной мощности, для записи 8-16 мВт, для чтения 0.5 мВт.
Слайд 9Компакт-диски
Многократно перезаписываемые компакт-диски CD-RW
Запись на CD-RW диски производятся локального перевода
слоя из кристаллического в аморфное состояние. Используются лазеры с тремя уровнями разной мощности.

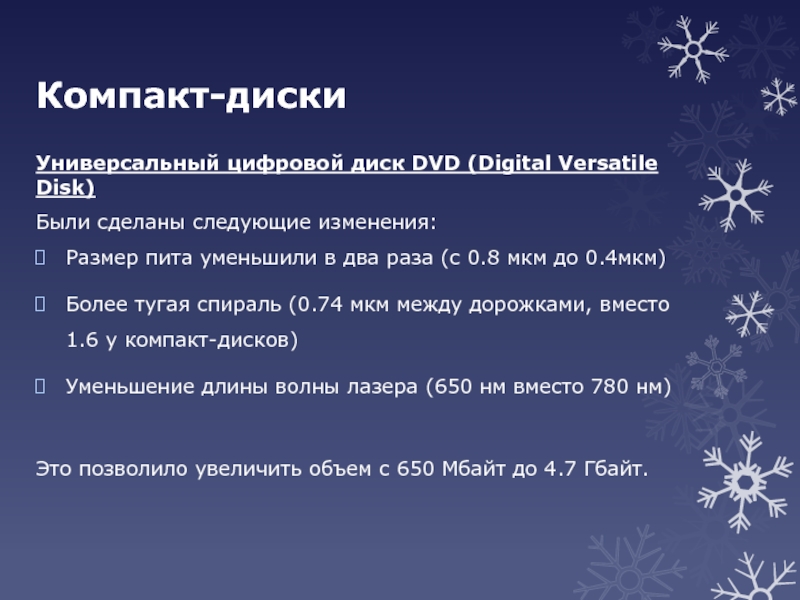

Слайд 10Компакт-диски
Универсальный цифровой диск DVD (Digital Versatile Disk)
Были сделаны следующие изменения:
Размер пита уменьшили в два раза (с 0.8 мкм до 0.4мкм)
Более тугая спираль (0.74 мкм между дорожками, вместо 1.6 у компакт-дисков)
Уменьшение длины волны лазера (650 нм вместо 780 нм)
Это позволило увеличить объем с 650 Мбайт до 4.7 Гбайт.

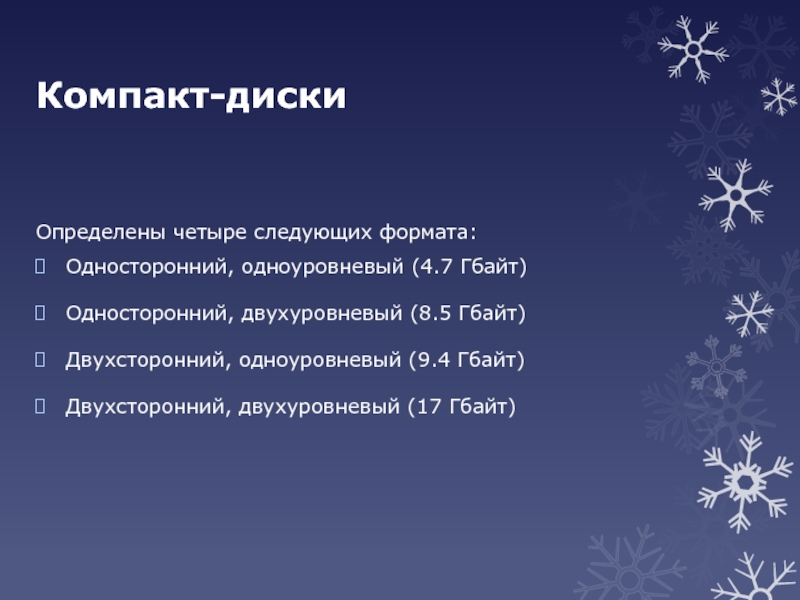

Слайд 11Компакт-диски
Определены четыре следующих формата:
Односторонний, одноуровневый (4.7 Гбайт)
Односторонний, двухуровневый (8.5
Гбайт)
Двухсторонний, одноуровневый (9.4 Гбайт)
Двухсторонний, двухуровневый (17 Гбайт)
Двухсторонний, одноуровневый (9.4 Гбайт)
Двухсторонний, двухуровневый (17 Гбайт)

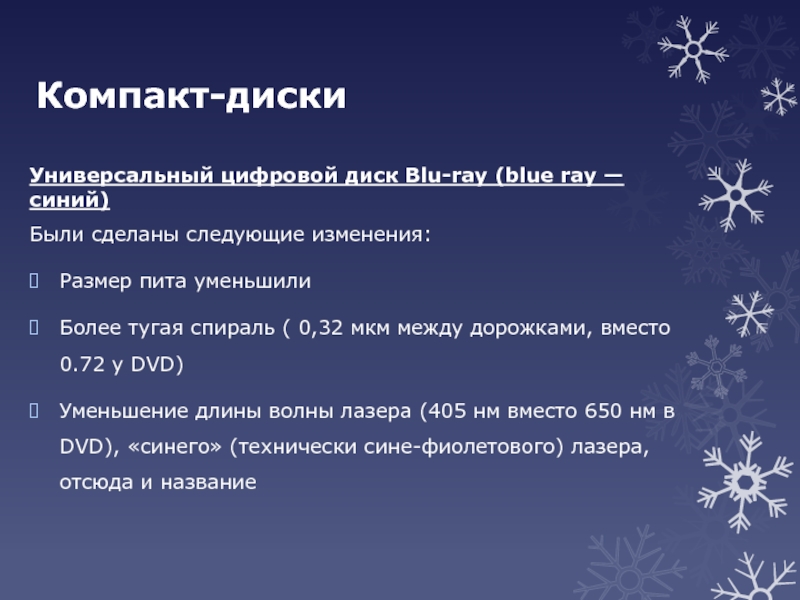

Слайд 12Компакт-диски
Универсальный цифровой диск Blu-ray (blue ray — синий)
Были сделаны следующие
изменения:
Размер пита уменьшили
Более тугая спираль ( 0,32 мкм между дорожками, вместо 0.72 у DVD)
Уменьшение длины волны лазера (405 нм вместо 650 нм в DVD), «синего» (технически сине-фиолетового) лазера, отсюда и название
Размер пита уменьшили
Более тугая спираль ( 0,32 мкм между дорожками, вместо 0.72 у DVD)
Уменьшение длины волны лазера (405 нм вместо 650 нм в DVD), «синего» (технически сине-фиолетового) лазера, отсюда и название
Слайд 13Компакт-диски
Определены следующие форматы:
однослойный диск 23,3/25/27 или 33 Гб
двухслойный диск
46,6/50/54 или 66 Гб
четырёх слойный 100 Гб
восьми слойный 200 Гб
четырёх слойный 100 Гб
восьми слойный 200 Гб
