Презентация, доклад на тему Урок информатики Локальная сеть

Содержание

Компьютерная сеть – соединение компьютеров для обмена информацией и совместного использования ресурсов (принтер, модем, дисковая память и т.д.).

Слайд 1Компьютерные сети
Локальная сеть

Компьютерные сетиЛокальная сеть

Слайд 2Компьютерная сеть – соединение компьютеров для обмена информацией и совместного использования

ресурсов (принтер, модем, дисковая память и т.д.).
Компьютерная сеть – соединение компьютеров для обмена информацией и совместного использования ресурсов (принтер, модем, дисковая память и

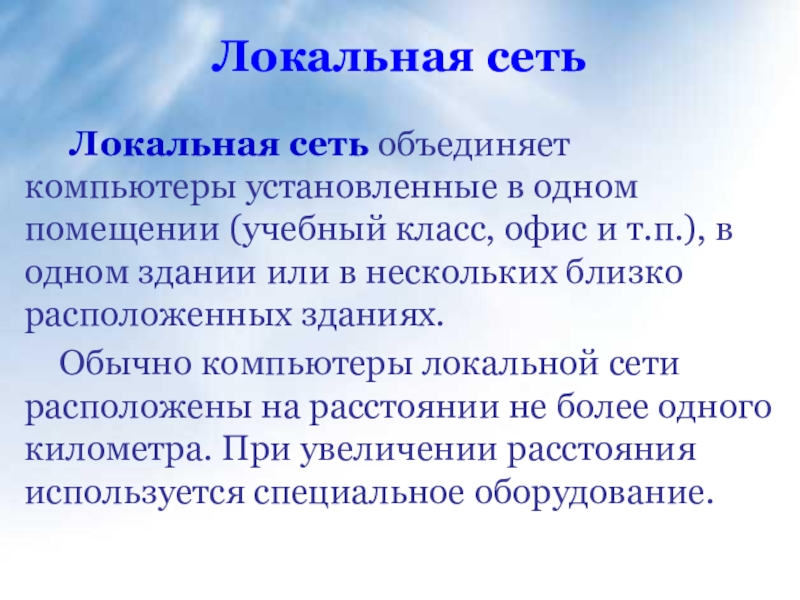

Слайд 3Локальная сеть
Локальная сеть объединяет компьютеры установленные в одном помещении

(учебный класс, офис и т.п.), в одном здании или в нескольких близко расположенных зданиях.
Обычно компьютеры локальной сети расположены на расстоянии не более одного километра. При увеличении расстояния используется специальное оборудование.

Локальная сеть  Локальная сеть объединяет компьютеры установленные в одном помещении (учебный класс, офис и т.п.), в

Слайд 4Локальная сеть
Локальные сети по способу взаимодействия компьютеров подразделяются на:


одноранговые;
сети с выделенным сервером.

Локальная сеть  Локальные сети по способу взаимодействия компьютеров подразделяются на: одноранговые; сети с выделенным сервером.

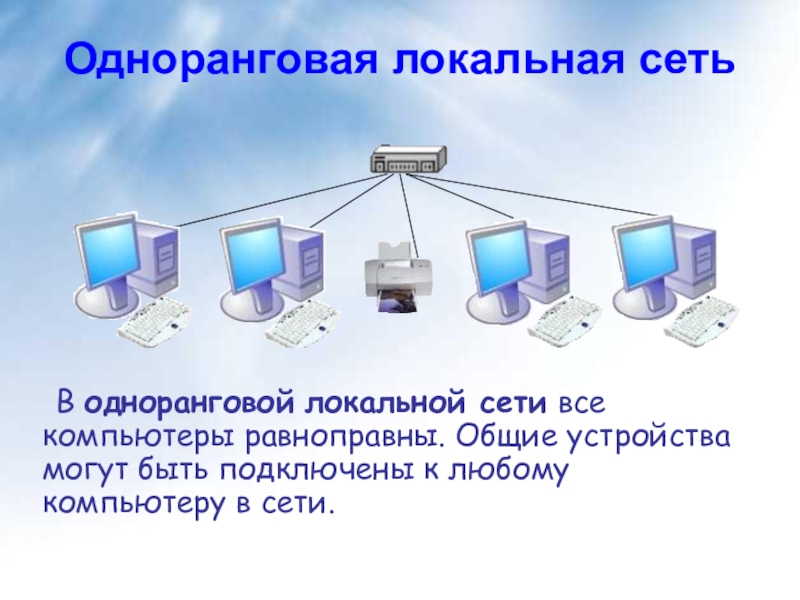

Слайд 5Одноранговая локальная сеть
В одноранговой локальной сети все компьютеры равноправны. Общие

устройства могут быть подключены к любому компьютеру в сети.
Одноранговая локальная сеть В одноранговой локальной сети все компьютеры равноправны. Общие устройства могут быть подключены к любому

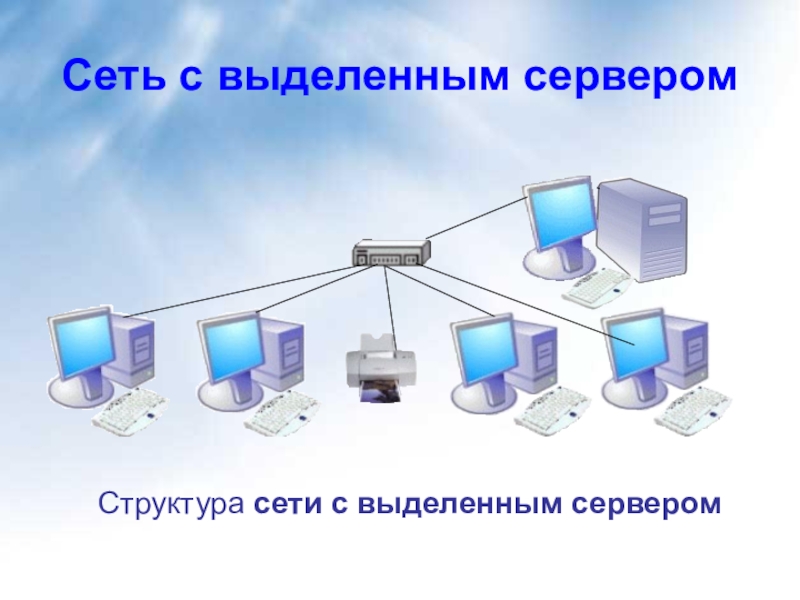

Слайд 6Сеть с выделенным сервером
Структура сети с выделенным сервером

Сеть с выделенным сервером Структура сети с выделенным сервером

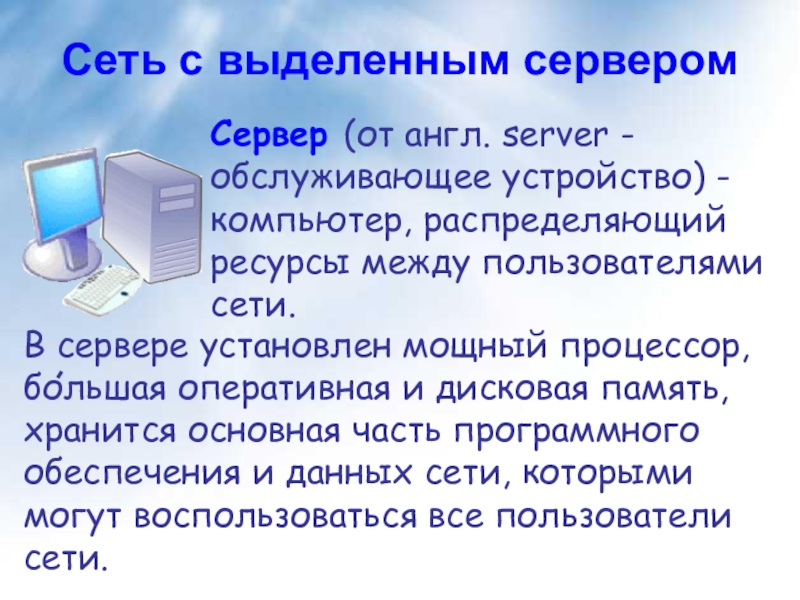

Слайд 7Сеть с выделенным сервером
Сервер (от англ. server - обслуживающее устройство) -

компьютер, распределяющий ресурсы между пользователями сети.

В сервере установлен мощный процессор, большая оперативная и дисковая память, хранится основная часть программного обеспечения и данных сети, которыми могут воспользоваться все пользователи сети.

Сеть с выделенным серверомСервер (от англ. server - обслуживающее устройство) - компьютер, распределяющий ресурсы между пользователями сети.В

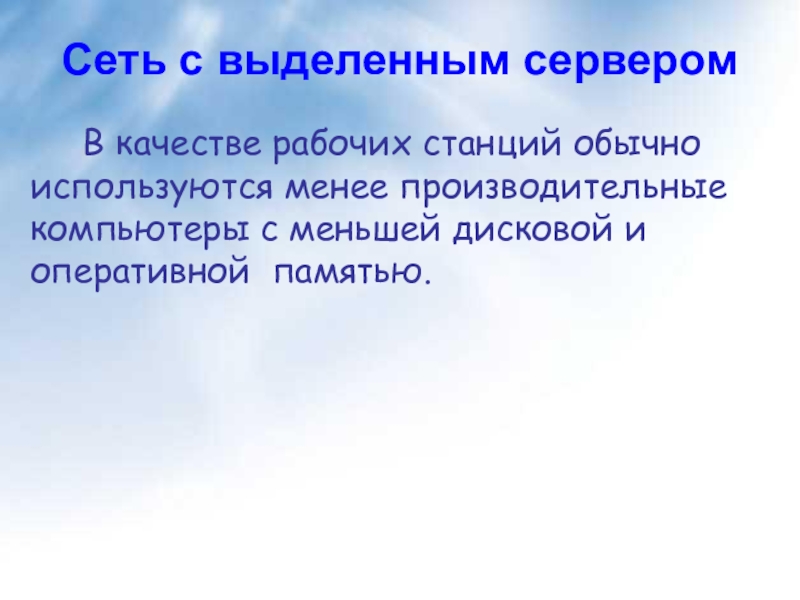

Слайд 8Сеть с выделенным сервером
В качестве рабочих станций обычно

используются менее производительные компьютеры с меньшей дисковой и оперативной памятью.

Сеть с выделенным сервером   В качестве рабочих станций обычно используются менее производительные компьютеры с меньшей

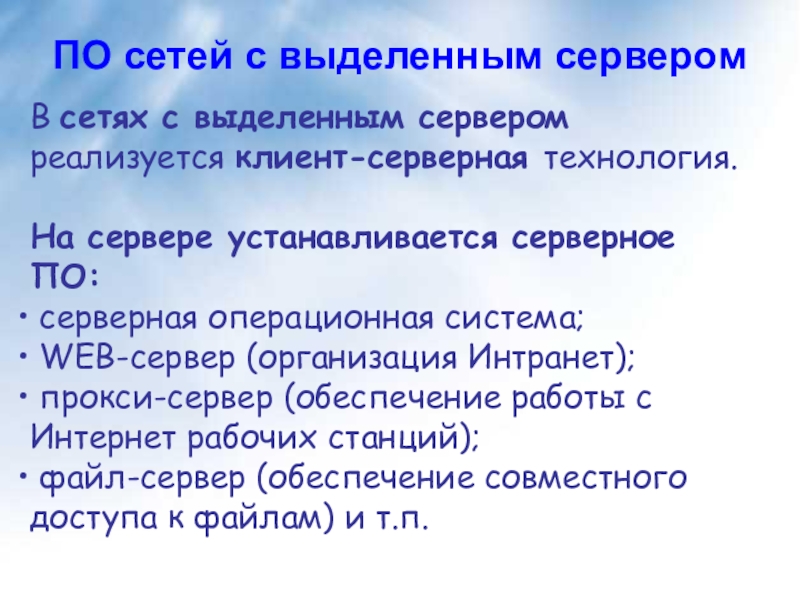

Слайд 9В сетях с выделенным сервером реализуется клиент-серверная технология.

На сервере устанавливается серверное

ПО:
серверная операционная система;
WEB-сервер (организация Интранет);
прокси-сервер (обеспечение работы с Интернет рабочих станций);
файл-сервер (обеспечение совместного доступа к файлам) и т.п.

ПО сетей с выделенным сервером

В сетях с выделенным сервером реализуется клиент-серверная технология.На сервере устанавливается серверное ПО: серверная операционная система; WEB-сервер (организация

Слайд 10На рабочей станции
устанавливается клиентское ПО:
операционная система для рабочих станций;

клиентская часть прикладного ПО и т.п.

ПО сетей с выделенным сервером

На рабочей станции устанавливается клиентское ПО: операционная система для рабочих станций; клиентская часть прикладного ПО и т.п.ПО

Слайд 11 Наиболее распространены следующие способы соединения компьютеров:
шина (как

правило используется для одноранговых сетей);
звезда (используется для любых локальных сетей).

Аппаратное обеспечение сети

Наиболее распространены следующие способы соединения компьютеров: шина (как правило используется для одноранговых сетей); звезда

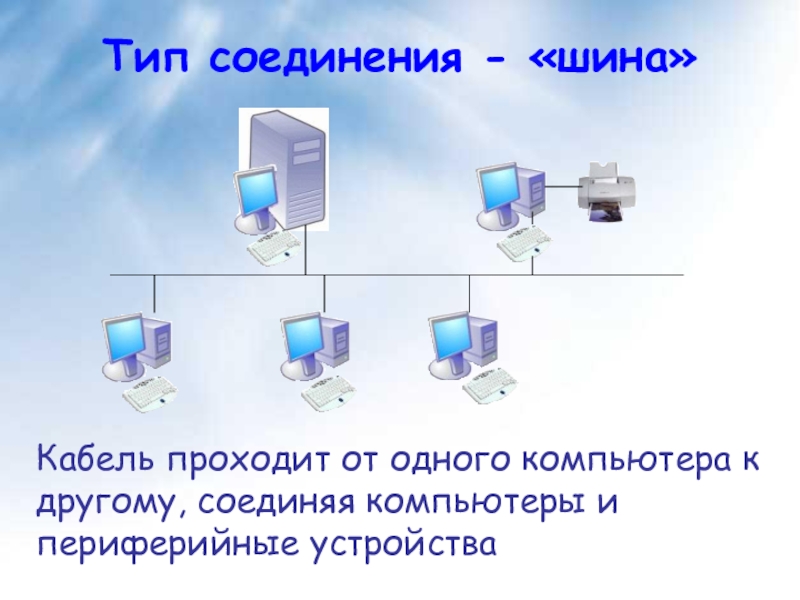

Слайд 12Тип соединения - «шина»
Кабель проходит от одного компьютера к другому, соединяя

компьютеры и периферийные устройства
Тип соединения - «шина»Кабель проходит от одного компьютера к другому, соединяя компьютеры и периферийные устройства

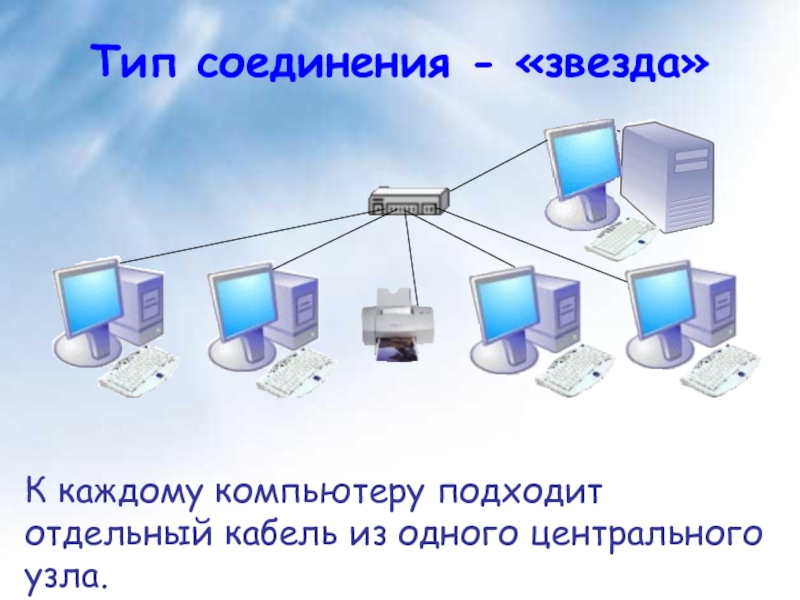

Слайд 13Тип соединения - «звезда»
К каждому компьютеру подходит отдельный кабель из одного

центрального узла.
Тип соединения - «звезда»К каждому компьютеру подходит отдельный кабель из одного центрального узла.

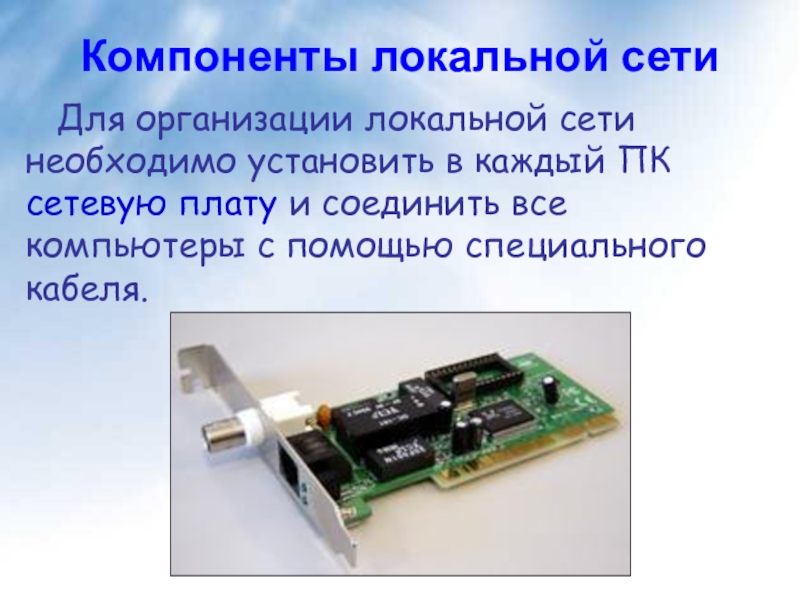

Слайд 14Компоненты локальной сети

Для организации локальной сети необходимо установить в

каждый ПК сетевую плату и соединить все компьютеры с помощью специального кабеля.
Компоненты локальной сети  Для организации локальной сети необходимо установить в каждый ПК сетевую плату и соединить

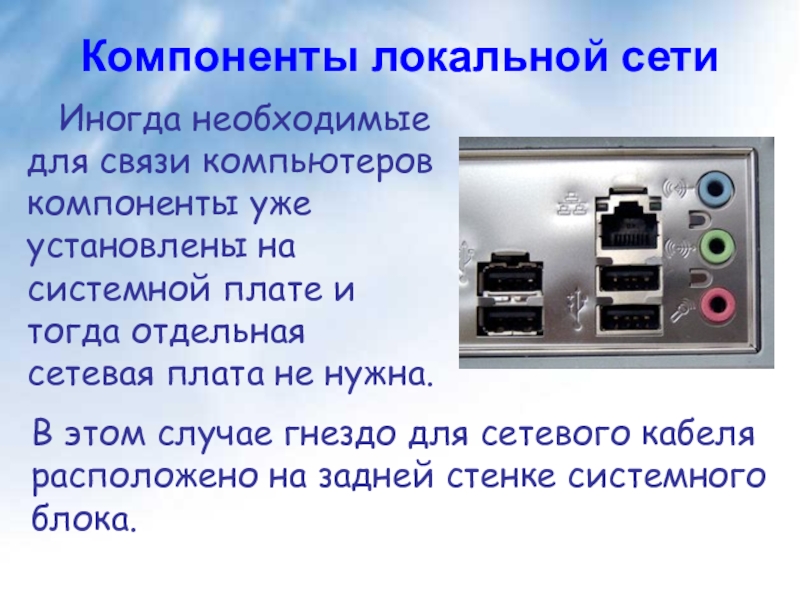

Слайд 15Компоненты локальной сети
Иногда необходимые для связи компьютеров компоненты уже

установлены на системной плате и тогда отдельная сетевая плата не нужна.

В этом случае гнездо для сетевого кабеля расположено на задней стенке системного блока.

Компоненты локальной сети  Иногда необходимые для связи компьютеров компоненты уже установлены на системной плате и тогда

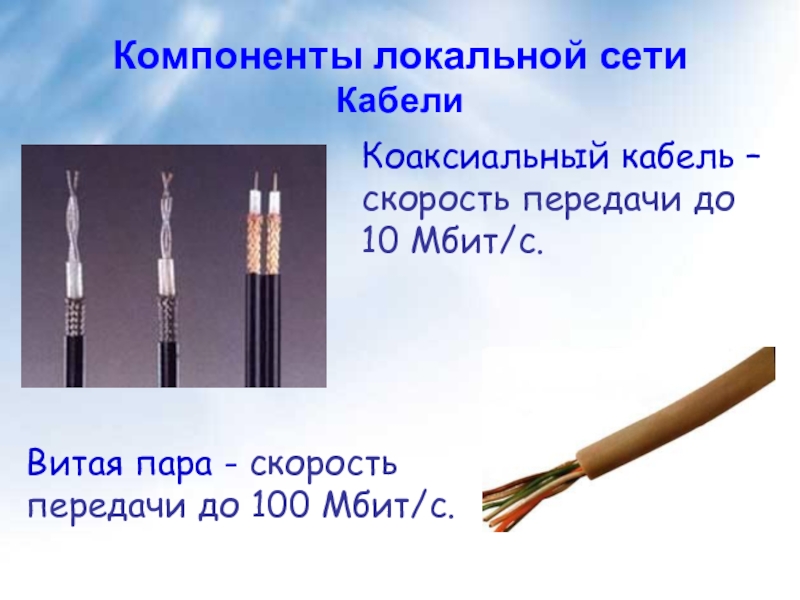

Слайд 16Компоненты локальной сети
Кабели
Коаксиальный кабель – скорость передачи до 10 Мбит/с.
Витая пара

- скорость передачи до 100 Мбит/с.
Компоненты локальной сетиКабелиКоаксиальный кабель – скорость передачи до 10 Мбит/с.Витая пара - скорость передачи до 100 Мбит/с.

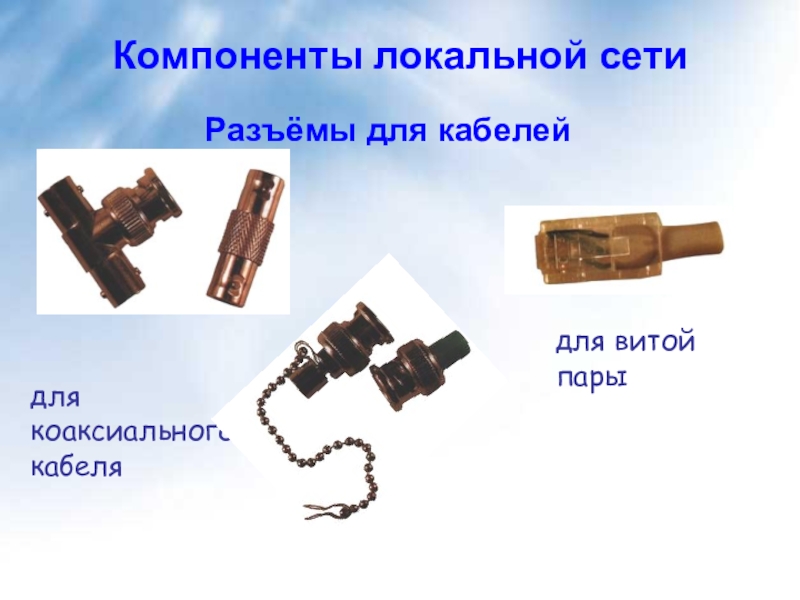

Слайд 17Компоненты локальной сети
Разъёмы для кабелей
для коаксиального кабеля
для витой пары

Компоненты локальной сетиРазъёмы для кабелейдля коаксиального кабелядля витой пары

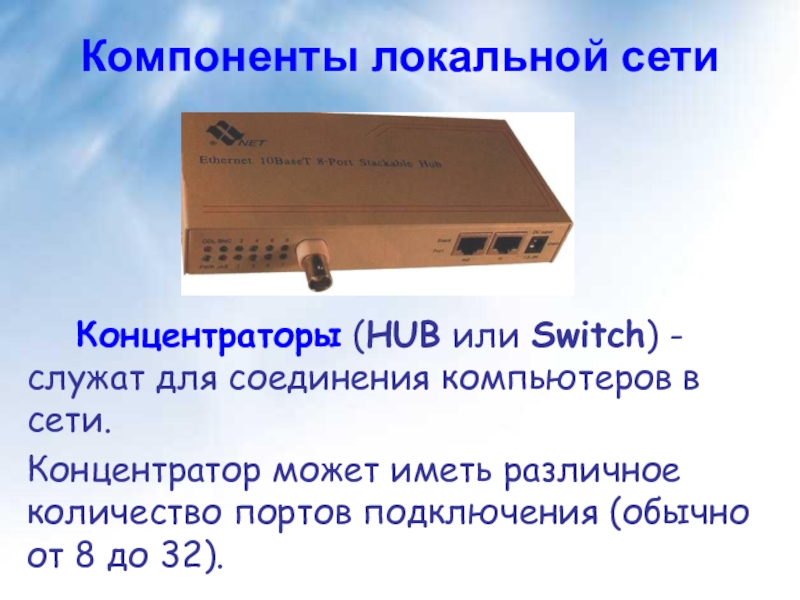

Слайд 18Компоненты локальной сети
Концентраторы (HUB или Switch) - служат

для соединения компьютеров в сети.
Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).


Компоненты локальной сети   Концентраторы (HUB или Switch) - служат для соединения компьютеров в сети.Концентратор может

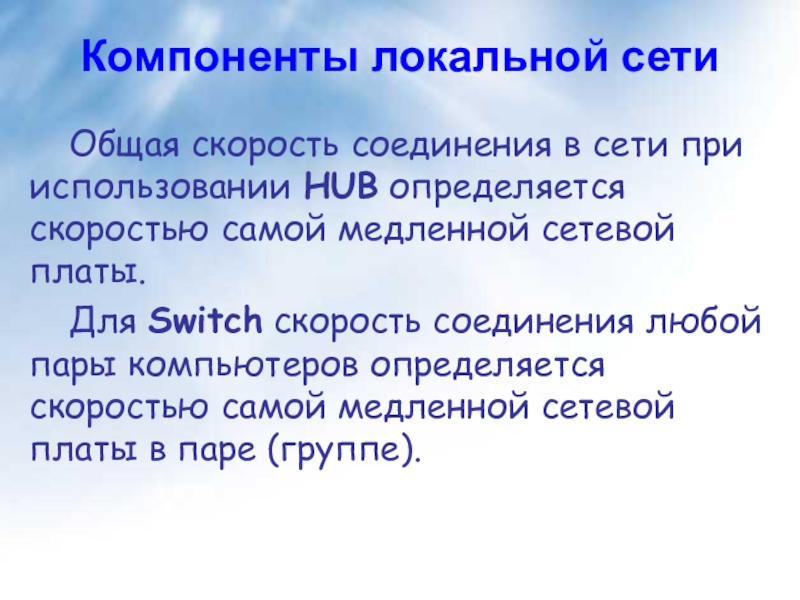

Слайд 19Компоненты локальной сети
Общая скорость соединения в сети при использовании HUB определяется

скоростью самой медленной сетевой платы.
Для Switch скорость соединения любой пары компьютеров определяется скоростью самой медленной сетевой платы в паре (группе).


Компоненты локальной сети	Общая скорость соединения в сети при использовании HUB определяется скоростью самой медленной сетевой платы.

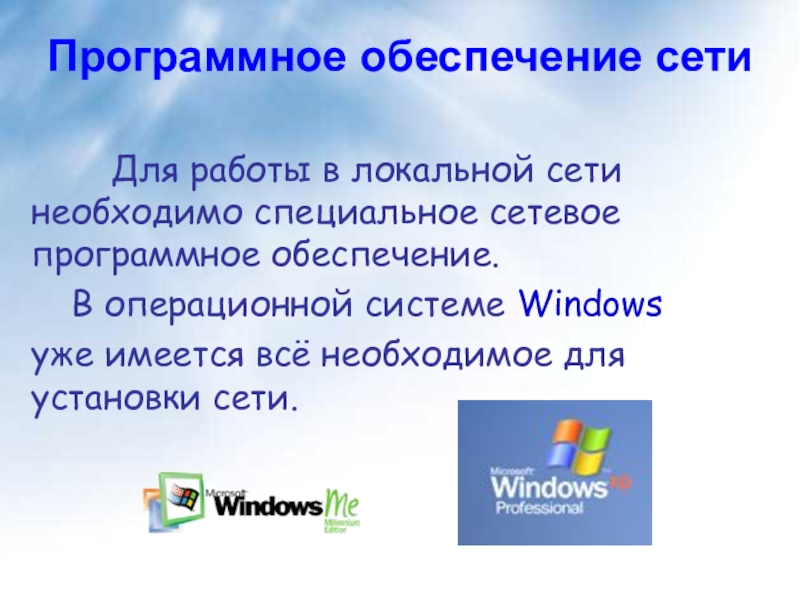

Слайд 20Программное обеспечение сети
Для работы в локальной сети необходимо

специальное сетевое программное обеспечение.
В операционной системе Windows
уже имеется всё необходимое для установки сети.


Программное обеспечение сети   	Для работы в локальной сети необходимо специальное сетевое программное обеспечение.	В операционной системе

Слайд 21Программное обеспечение сети
Для организации локальной сети необходимо:
определить имя Рабочей группы;

присвоить каждому компьютеру уникальное в данной Рабочей группе имя и IP-адрес, а также установить адрес маски подсети (в некоторых случаях явный IP-адрес и адрес маски подсети можно не устанавливать).
Программное обеспечение сети	Для организации локальной сети необходимо: определить имя Рабочей группы; присвоить каждому компьютеру уникальное в данной

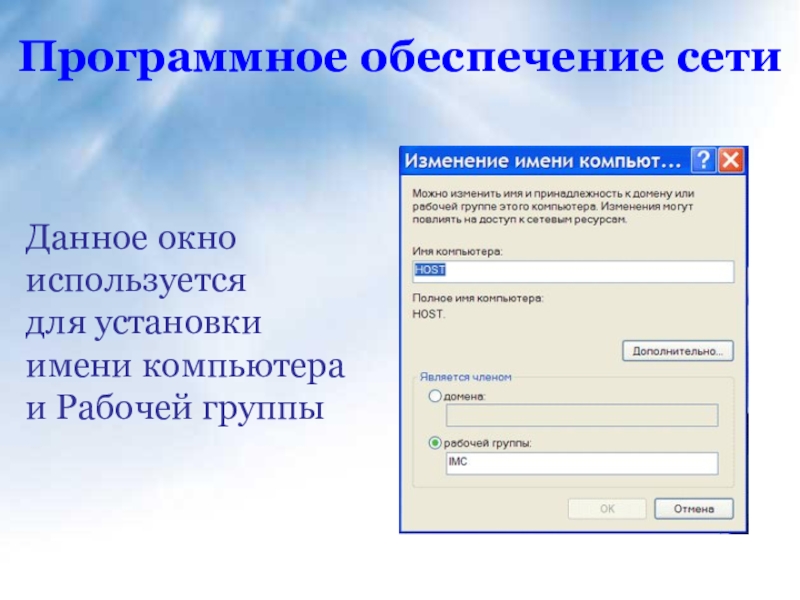

Слайд 22Программное обеспечение сети
Данное окно
используется для установки
имени компьютера
и Рабочей группы

Программное обеспечение сетиДанное окно используется  для установкиимени компьютера и Рабочей группы

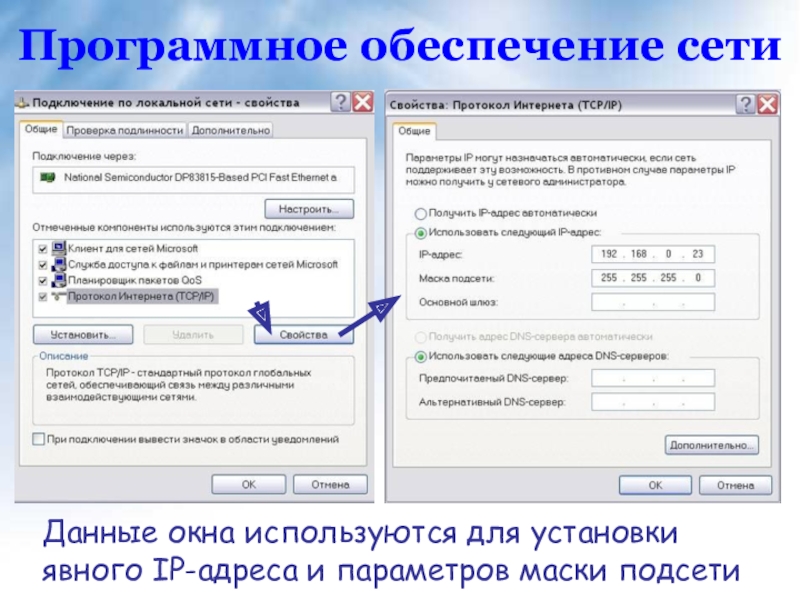

Слайд 23Программное обеспечение сети
Данные окна используются для установки
явного IP-адреса и параметров маски

подсети
Программное обеспечение сетиДанные окна используются для установкиявного IP-адреса и параметров маски подсети

Слайд 24Данное окно
используется для установки
уровня доступа
к локальным ресурсам компьютера
Режимы доступа

к ресурсам сети
Данное окно используется  для установкиуровня доступа к локальным ресурсам компьютераРежимы доступа к ресурсам сети

Слайд 25 Локальный ресурс. Запрещается доступ к ресурсам компьютера пользователям сети. Для обеспечения

доступности локальных ресурсов нужно установить переключатель в положение Общий ресурс.

Общий ресурс. Позволяет использовать ресурсы компьютера (дисковую память и периферийные устройства - принтер, модем) пользователям сети. Для этого, нужно разрешить Открытие общего доступа к папке. При этом требуется определить уровень доступа.

Режимы доступа к ресурсам сети

Локальный ресурс. Запрещается доступ к ресурсам компьютера пользователям сети. Для обеспечения доступности локальных ресурсов нужно установить переключатель

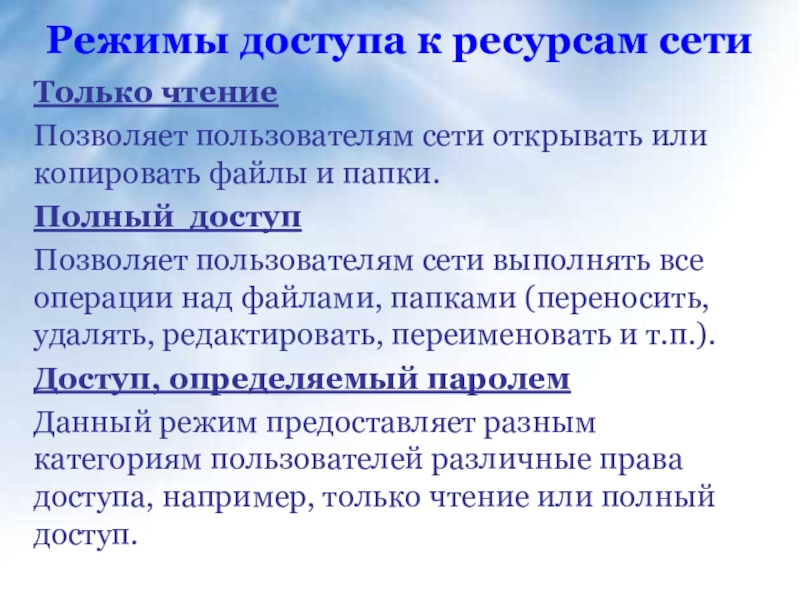

Слайд 26Режимы доступа к ресурсам сети
Только чтение
Позволяет пользователям сети открывать или копировать

файлы и папки.
Полный доступ
Позволяет пользователям сети выполнять все операции над файлами, папками (переносить, удалять, редактировать, переименовать и т.п.).
Доступ, определяемый паролем
Данный режим предоставляет разным категориям пользователей различные права доступа, например, только чтение или полный доступ.
Режимы доступа к ресурсам сетиТолько чтениеПозволяет пользователям сети открывать или копировать файлы и папки.Полный доступПозволяет пользователям сети
